Modules

Status: kommandon för att aktivera eller inaktivera en inmatning/utmatning
Konfiguration: parametrar för att konfigurera en in-/utgång

Denna sida lät användaren konfigurera ytterligare moduler i enheten genom att välja Kommunikations - eller Signaleringsmodulerna.

Kommunikationsmoduler

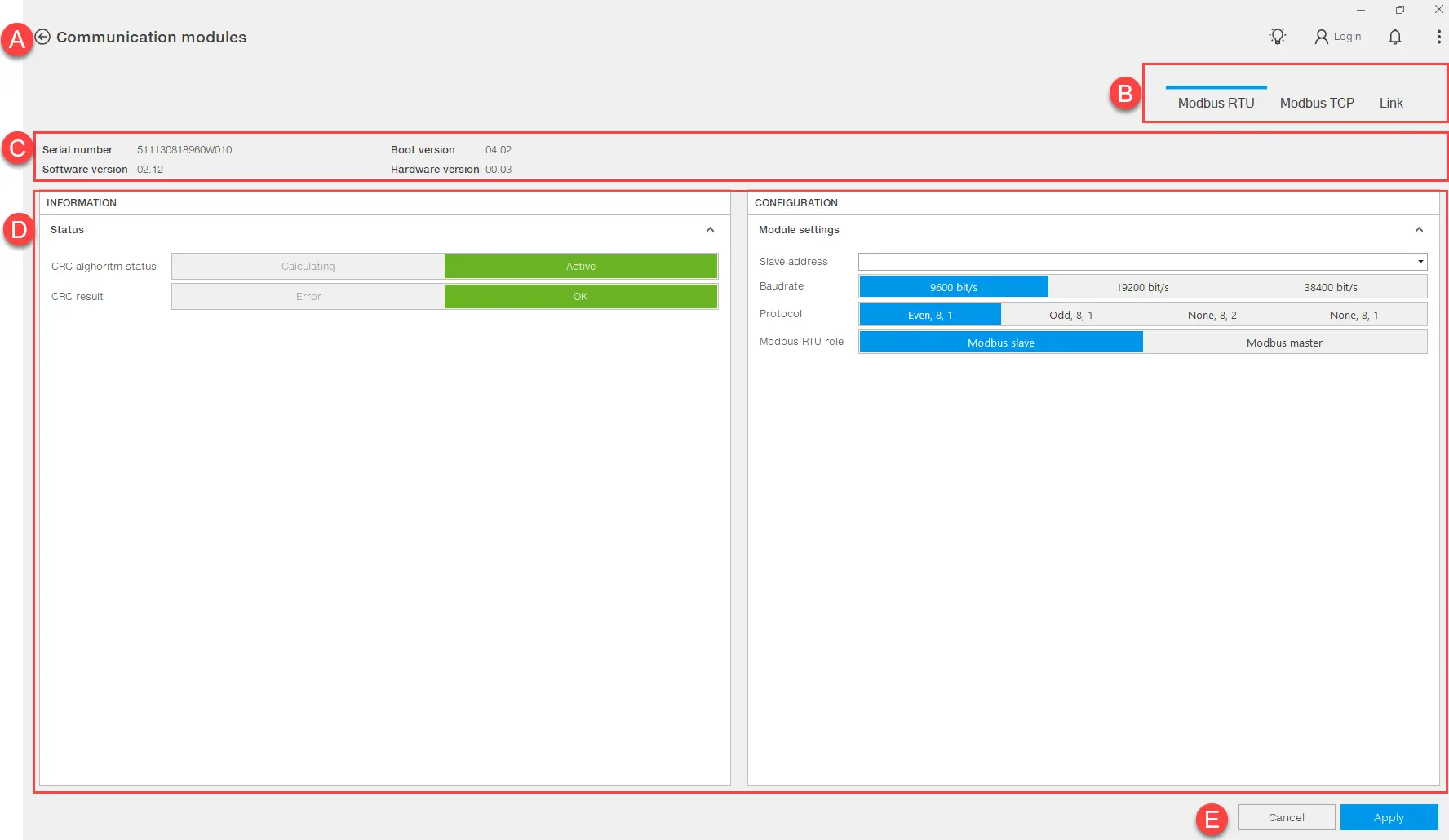

Delbeskrivning
A	Knapp för att återvända till huvudsidan med de extra modultyperna
B	Meny med tillgängliga moduler av den valda typen Observera: modulerna visas om hjälpströmförsörjningen finns på Ekip Supply-modulen och om parametern "Local bus" är aktiverad. Se hjälpmanualen för information om hur man aktiverar det.
C	Moduldata
D	Status: modulstatusinformation Konfiguration: modulkonfigurationsparametrar
E	Knapp för att bekräfta eller avbryta ändringen

Observera: sidan som visas efter att du valt Signal-knappen beskrivs nedan.

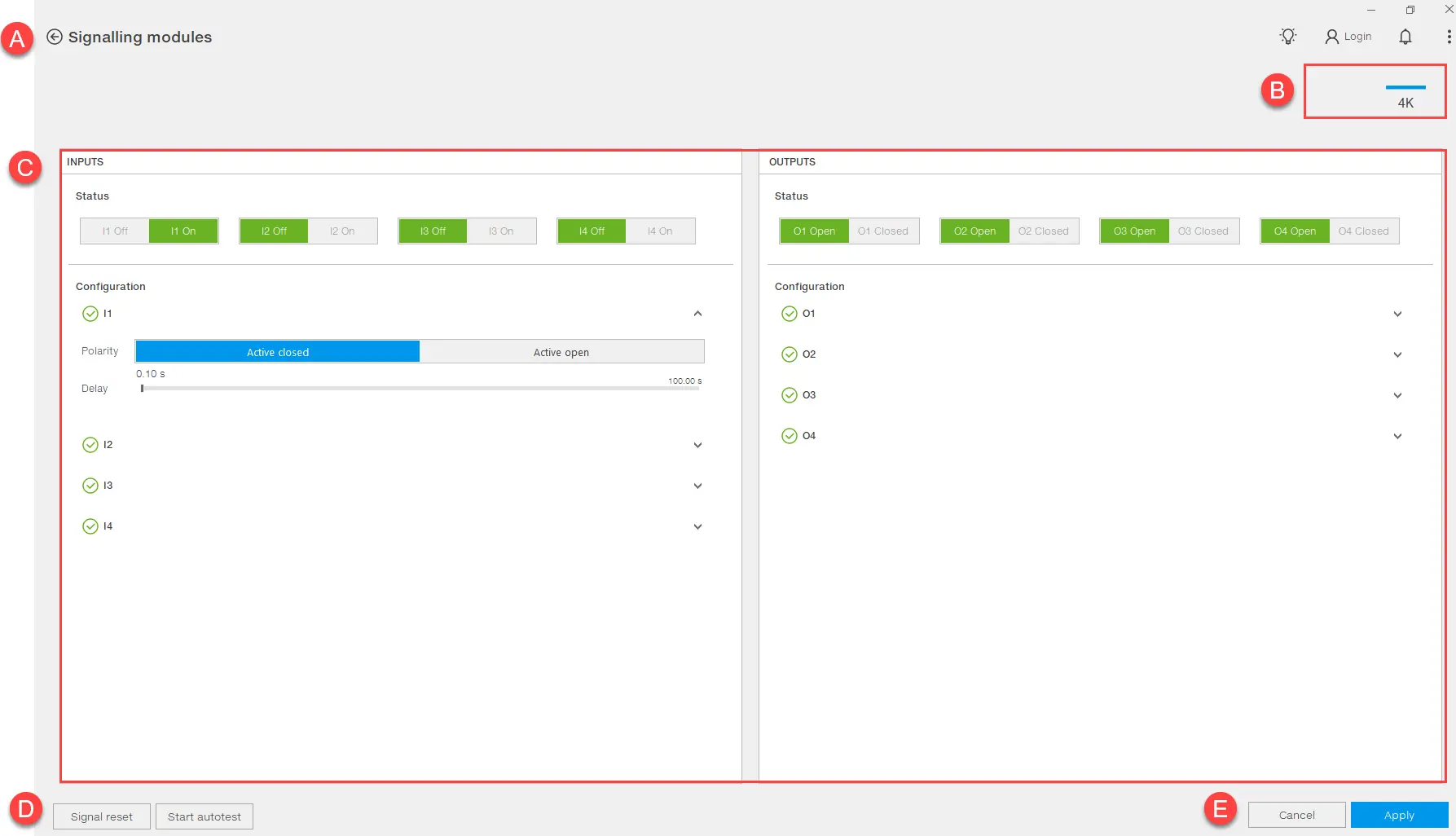

Delbeskrivning
A	Knapp för att återvända till huvudsidan med de extra modultyperna
B	Meny med tillgängliga moduler av den valda typen
C	Område för in- och utdata Status: kommandon för att aktivera eller inaktivera en inmatning/utmatning Konfiguration: parametrar för att konfigurera en in-/utgång
D	Signalåterställning: knapp för att återställa signalen Start autotest: knappen för att börja tända LED-lamporna på modulen och kontrollera om ingångar/utgångar är aktiverade Notera: funktionen är endast tillgänglig om driftlägesstatusen är Lokal (Information).
E	Knapp för att bekräfta eller avbryta ändringen

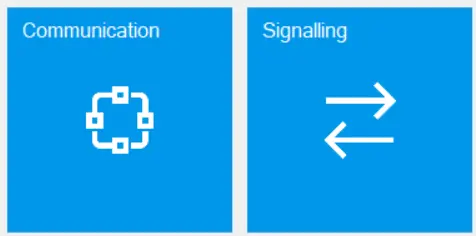

Klicka på knappen som motsvarar typen av modul som ska konfigureras (CommunicationorSignal).

Observera: endast knappar som motsvarar modultyper som fysiskt installerats på enheten är aktiverade

Om det finns flera moduler, välj den modul du vill konfigurera.
Ange parametrarna.
För att överföra konfigurationen till enheten, klicka på Apply: ett meddelande visas med resultatet av operationen.

Observera: om operationen misslyckas, kontrollera statusen för driftläget (Driftläge).
