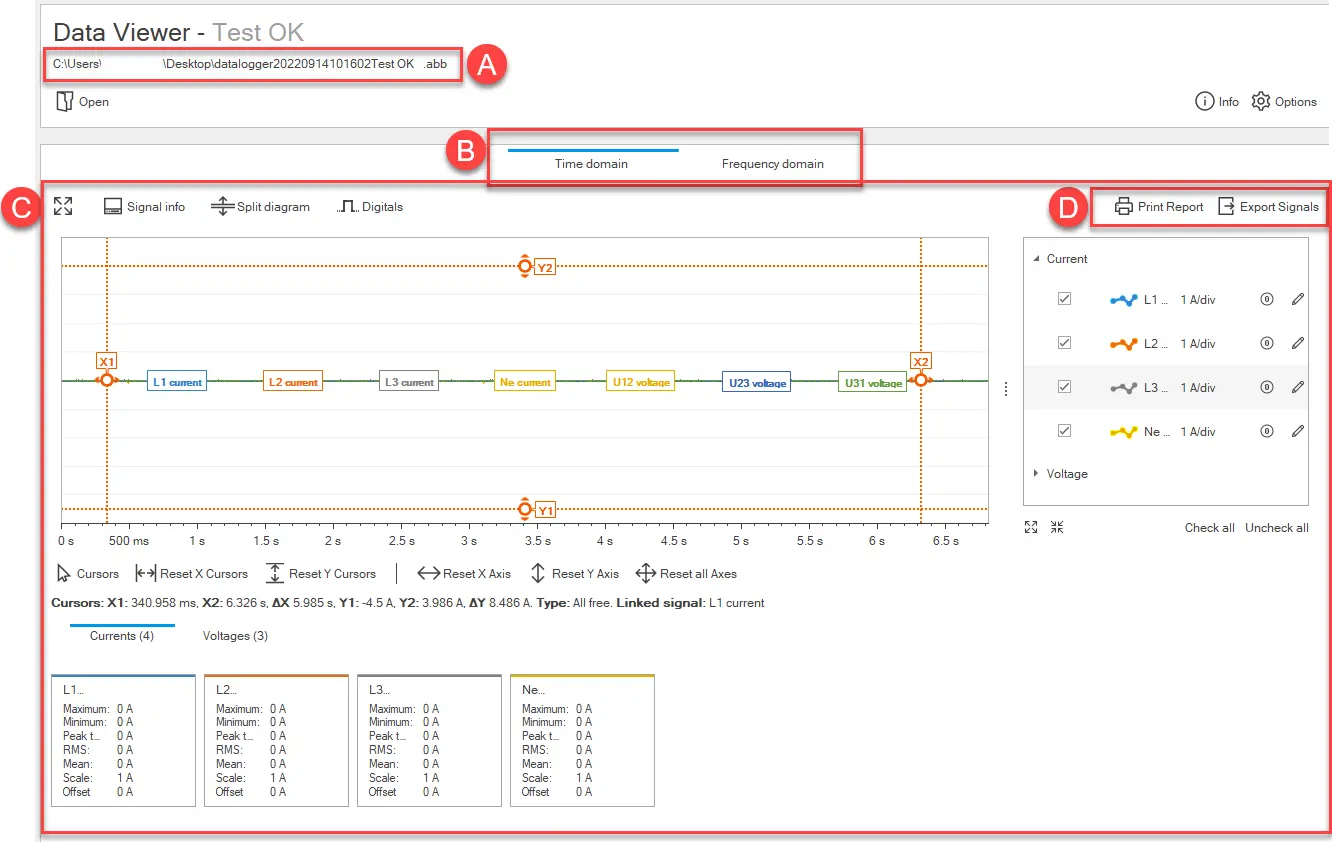

Datadisplayområde. Innehållet beror på vilken typ av graf som väljs i [B].
D
Åtgärdsknappar:
Print Report: genererar filrapporten med filinformation, grafen med de aktuella signalerna samt detaljerade ström- och spänningsvärden. Rapporten kan sparas i .pdf format eller skrivas ut.
Exportsignaler: exporterar utvalda ström-, spännings- och digitala signaler i .csv format.

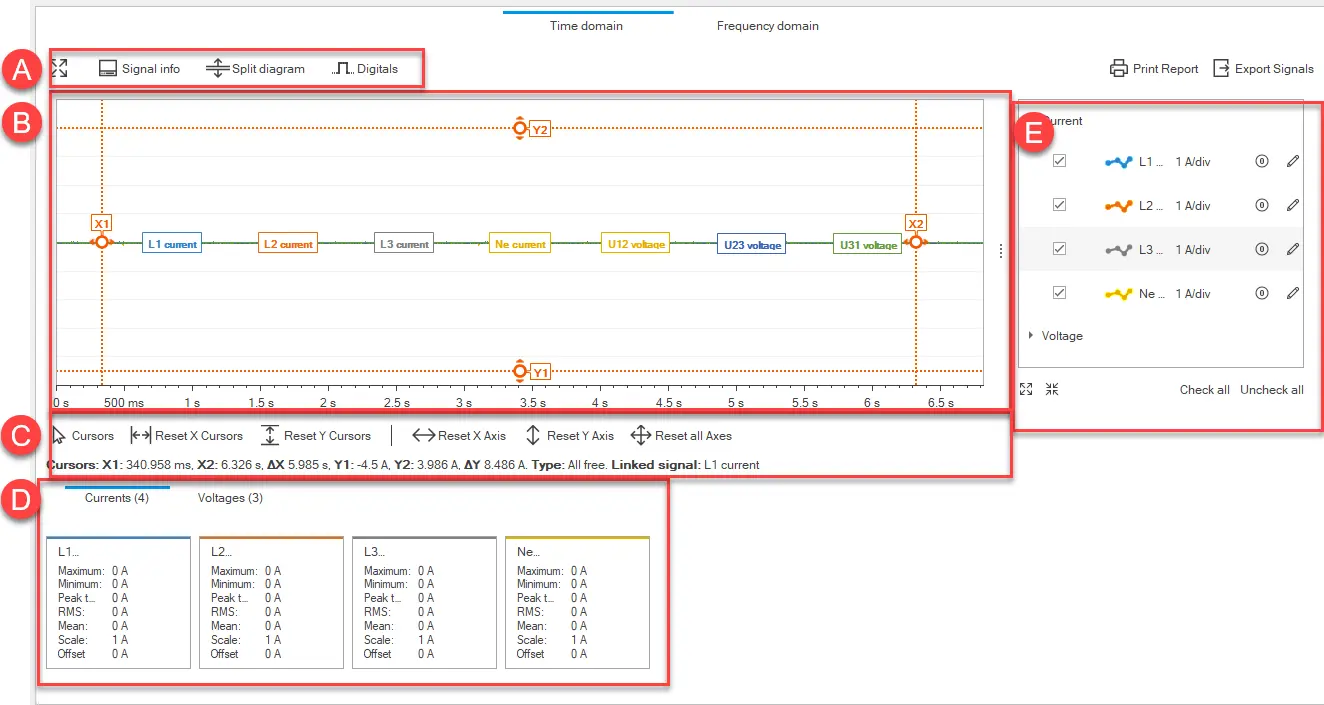

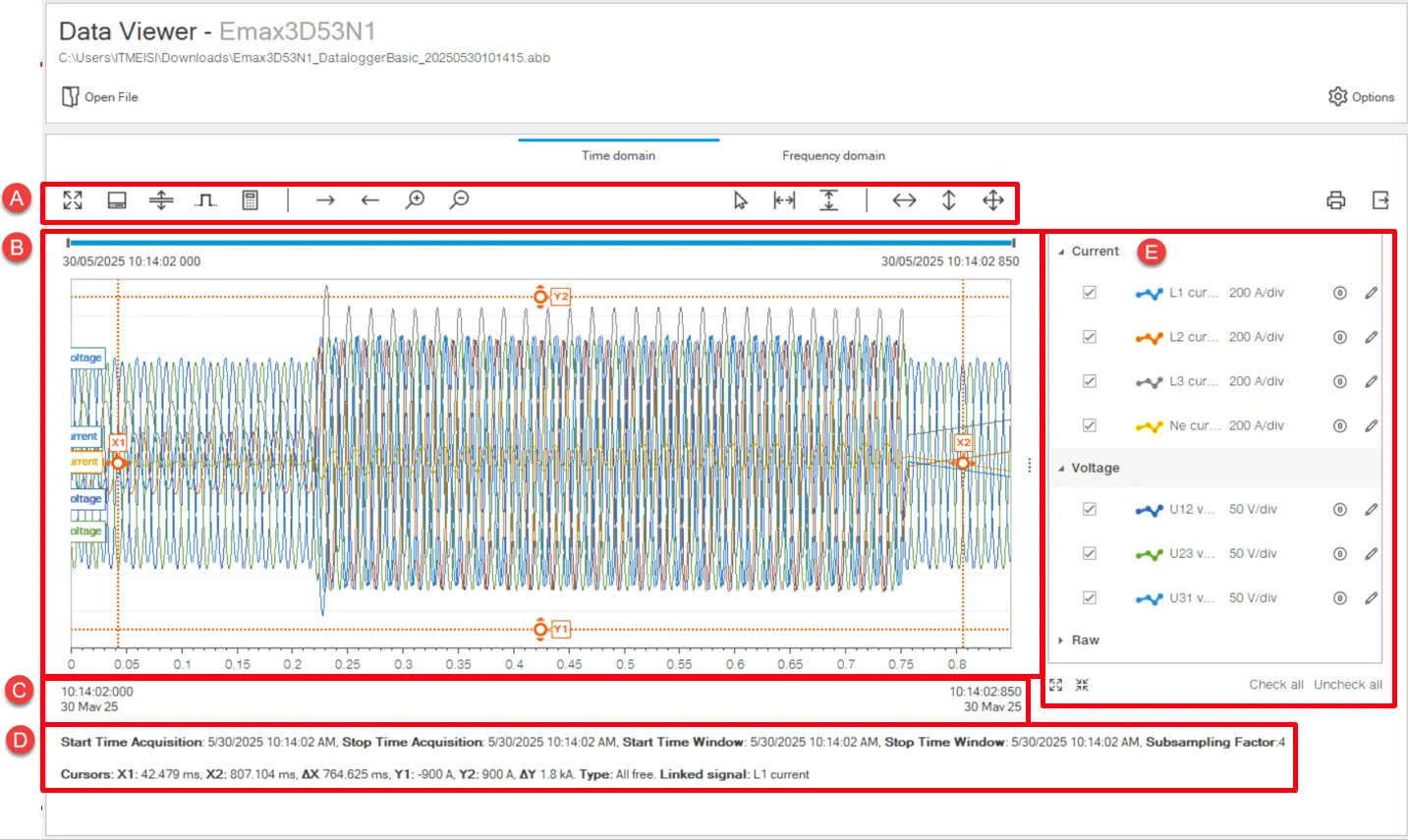

Tidsdomän
Delbeskrivning
A
Actionknappar i fyra olika kategorier;
Signalfönsterrelaterade operationer
: utökar grafvisningsområdet på sidan.
Signalinformation: visar/döljer informationen om strömmar / spänningar längst ner i fönstret.
Delad diagram: separerar/slår ihop ström- och spänningssignalgrafer.
Visa digitala signaler: låter dig välja vilka typer av digitala händelser som ska visas på grafen.
Redigera signaluttryck:
Signalsynlighetsoperationer
Flytta höger - Flytta vänster: Knappar för att flytta vald signal i fönstret.
Zooma in - Zooma ut: Knappar för att zooma in - ut vald signal i fönstret.
Kursorrelaterade operationer:
Cursors: För att anpassa markörinställningen så att man kan ställa in länkad signal, spårtyp och delta.
Återställ X-markören - Återställ Y-markören: Knappar för att återställa förinställda markörer.
Axelrelaterade operationer:
Återställ X-axeln - Återställ Y-axeln: Knappar för att återställa förinställd axel i grafen.
Återställ alla axlar: Knappen för att återställa alla förinställda axlar i grafen.
B
Diagram med spännings- och strömvågformer registrerade över tid. Om den är inställd visar den också digitala händelsesignaler.
C
Relaterad verklig datum och tid-information om den inspelade filen.
D
Dynamiskt ändrande informationsflik relaterad till tidsfönster och markör.
E
Meny för att visa/dölja ström, spänning och digitala signaler i grafen:
: låter dig ändra hur signalen visas i grafen
: tillåter att offsets återställs

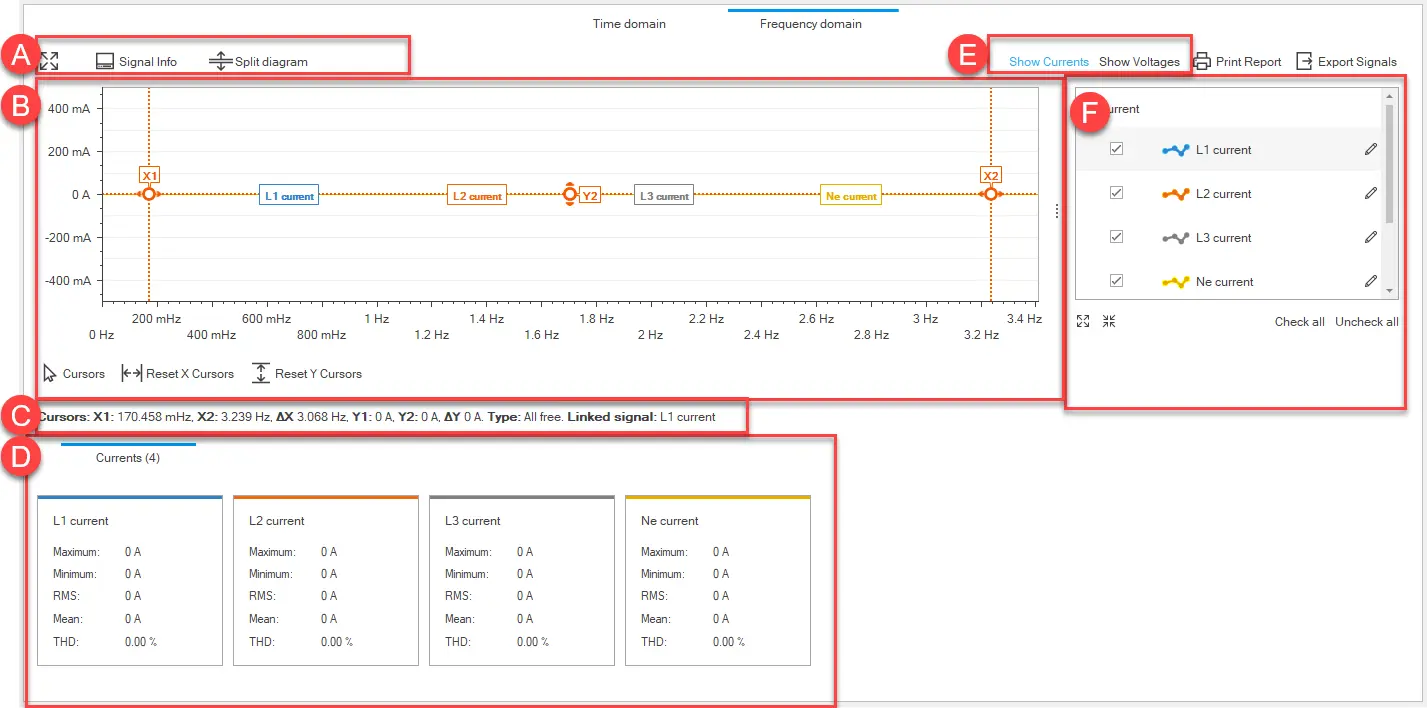

Frekvensdomän
Delbeskrivning
A
Åtgärdsknappar:
: utökar grafvisningsområdet på sidan.
Signalinformation: visar/döljer informationen i [D].
Delad diagram: separerar/slår ihop ström- och spänningssignalgrafer.
B
Graf med det inspelade harmoniska spektrumet av spänning och ström. Det beror på vad som väljs i [E].
C
Knappar för att ställa in markören.
D
Detaljerade värden för strömmar/spänningar visas i grafen.
E
Knappar för att visa strömmar eller spänningar i grafen.
F
Meny för att visa/dölja ström-/spänningssignaler i grafen:
: låter dig ändra hur signalen visas i grafen
Filinformation
Element
Beskrivning
Enhetsnamn
Enhetstyp
Namn på kretsbrytartagg
Anpassad namngivning på enheten
Datum
Datum och tid för filen registrerades på enheten
Samplingsfrekvens
Samplingsfrekvens
Nätverksfrekvens
Standardfrekvensen för det elektriska nätverket
Aktiv testsession
Sant: indikerar att händelsen spelades in under en testsession
Falskt: indikerar att händelsen spelades in med enheten i driftläge
: utökar grafvisningsområdet på sidan.
: låter dig ändra hur signalen visas i grafen
: tillåter att offsets återställs
