Modules

Cette page permet à l’utilisateur de configurer des modules supplémentaires de l’appareil en sélectionnant les modules Communication ou Signalisation.

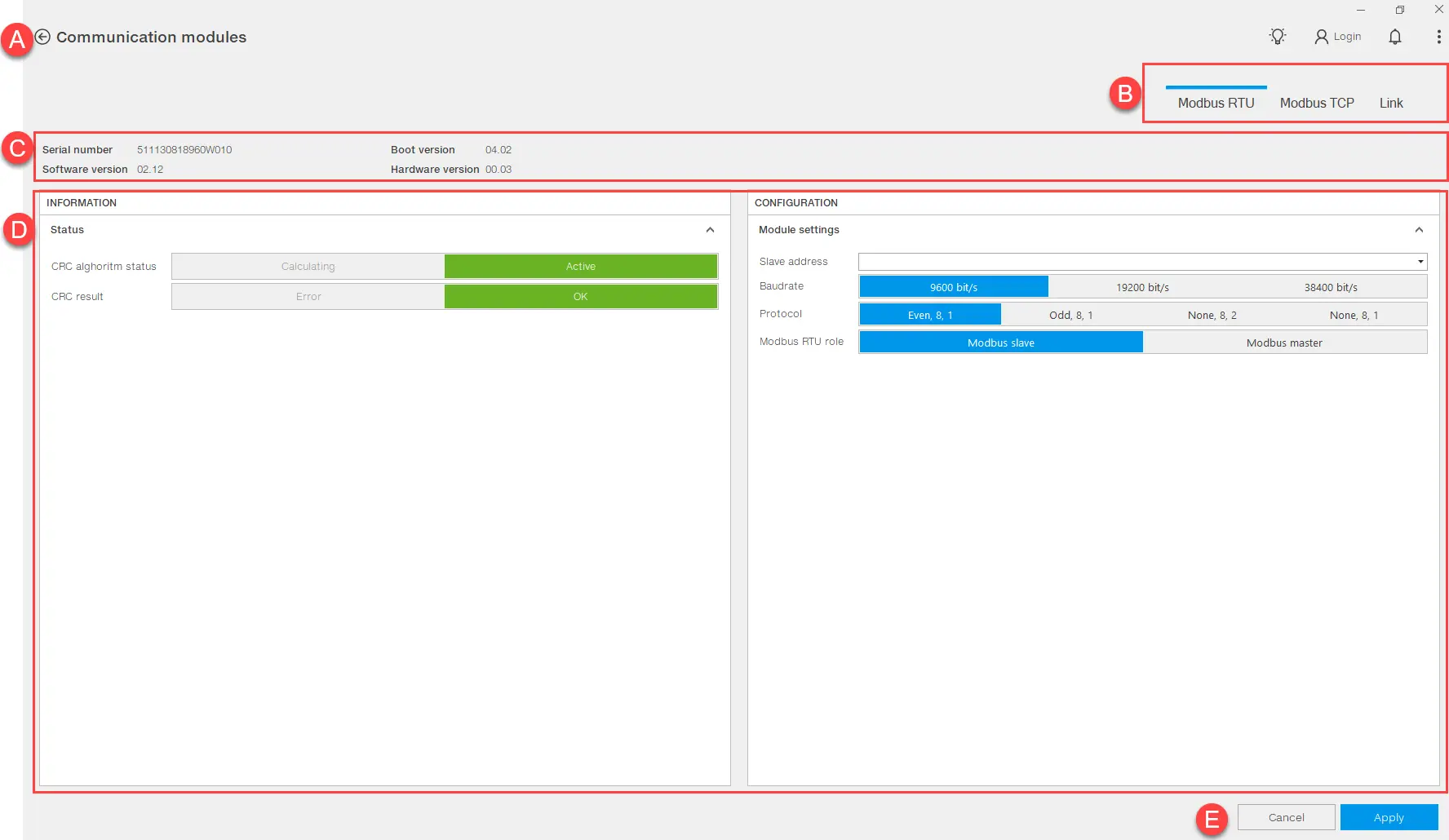

Modules de communication

Description de la	pièce
Un	Bouton pour revenir à la page principale avec les types de modules supplémentaires
B	Menu avec les modules disponibles du type sélectionné Remarque : les modules apparaissent si l’alimentation auxiliaire est présente sur le module d’alimentation Ekip et si le paramètre « Bus local » est activé. Veuillez vous référer au manuel de l’appareil pour plus d’informations sur son activation.
C	Données du module
D	Statut : informations sur l’état du module Configuration : paramètres de configuration du module
E	Bouton pour confirmer ou annuler le changement

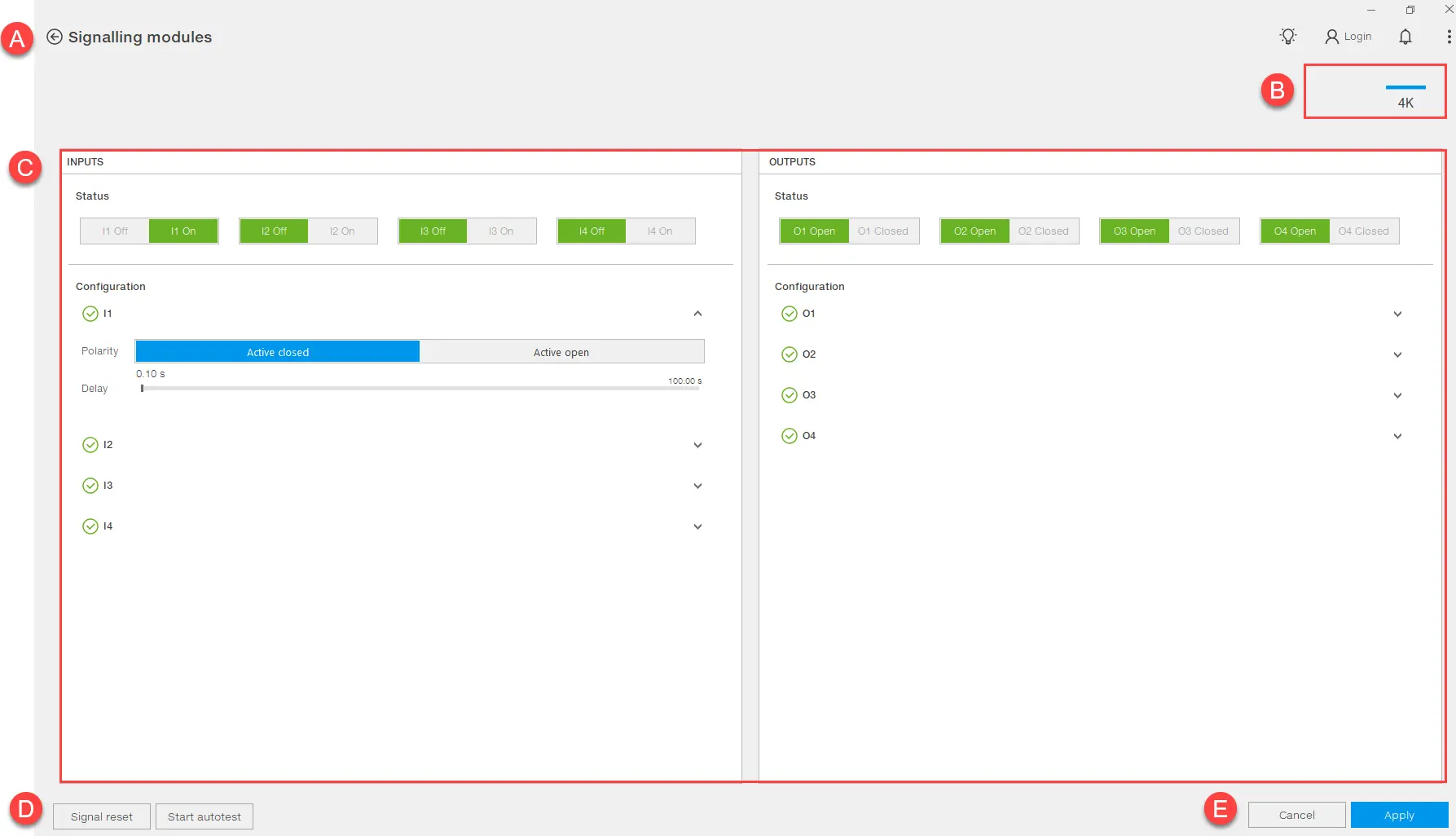

Modules de signalisation

Remarque : la page qui s’affiche après avoir sélectionné le bouton Signal est décrite ci-dessous.

Description de la	pièce
Un	Bouton pour revenir à la page principale avec les types de modules supplémentaires
B	Menu avec les modules disponibles du type sélectionné
C	Zone pour les paramètres d’entrée et de sortie Status : commandes pour activer ou désactiver une entrée/sortie Configuration : paramètres pour configurer une entrée/sortie
D	Réinitialisation du signal : bouton pour réinitialiser le signal Démarrer l’autotest : bouton pour démarrer l’allumage des LED sur le module afin de vérifier si les entrées/sorties sont activées Remarque : la fonction n’est disponible que si l’état du mode de fonctionnement est Local (Information).
E	Bouton pour confirmer ou annuler le changement

Configurer un module supplémentaire

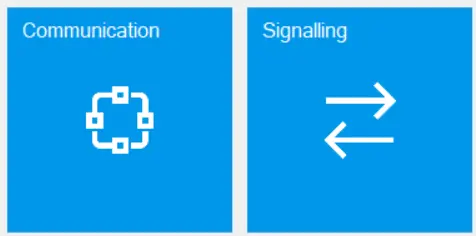

Cliquer sur le bouton correspondant au type de module à configurer (CommunicationouSignal).

Remarque : seuls les boutons correspondant aux types de modules physiquement installés sur l’appareil sont activés

S’il y a plusieurs modules, sélectionnez celui que vous souhaitez configurer.
Entrez les paramètres.
Pour transférer la configuration sur l’appareil, cliquez sur Appliquer : un message apparaît avec le résultat de l’opération.

Remarque : en cas d’échec de l’opération, vérifiez l’état du mode de fonctionnement (Mode de fonctionnement).
