Moduulit

Tällä sivulla käyttäjä voi määrittää laitteen lisämoduuleja valitsemalla tiedonsiirto - tai merkinantomoduulit.

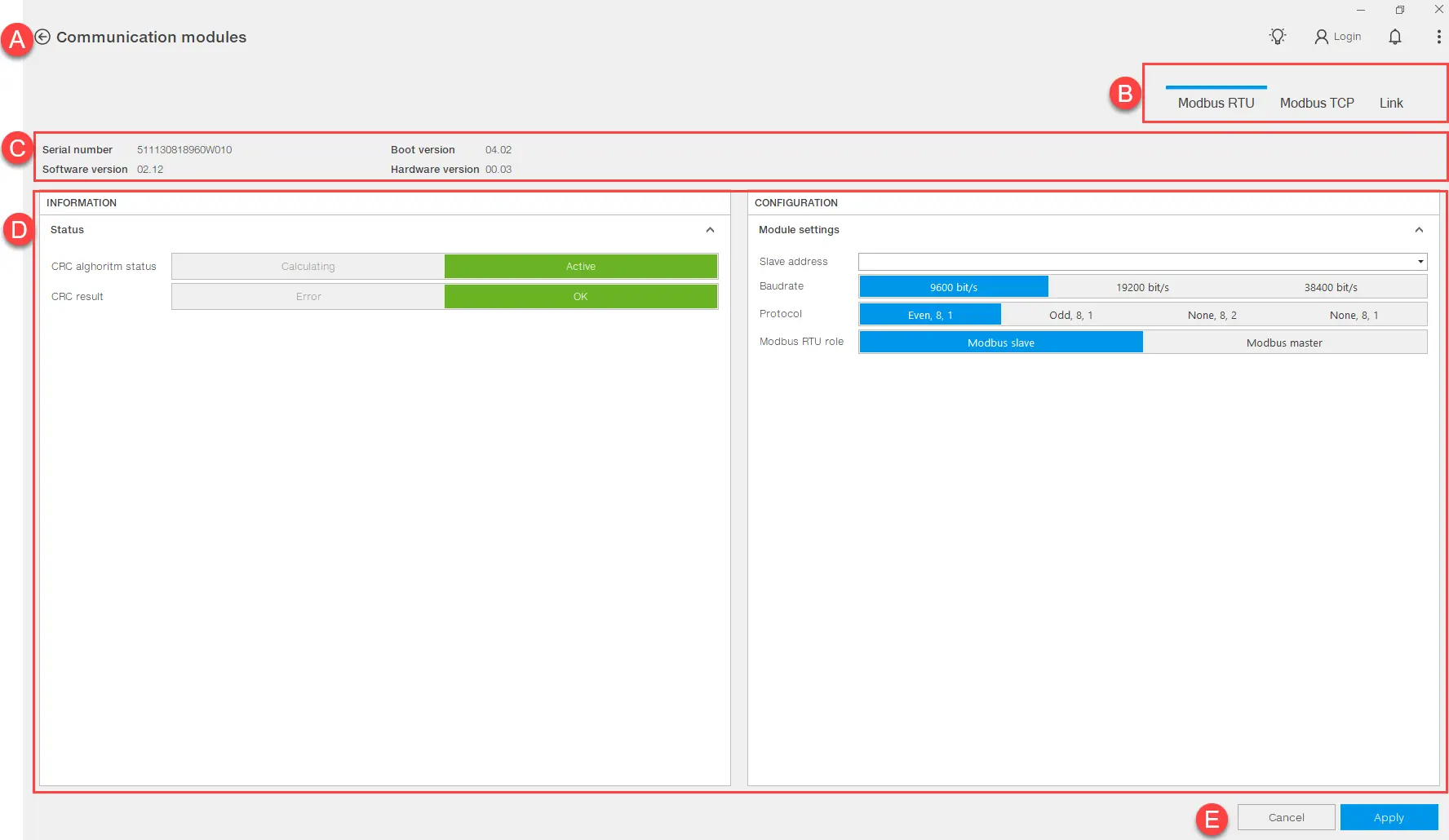

Viestintämoduulit

Osan	kuvaus
A	Painike palataksesi pääsivulle lisämoduulityyppien kanssa
B	Valikko, jossa on valitun tyypin käytettävissä olevat moduulit Huomautus: moduulit näkyvät, jos apuvirtalähde on Ekip Supply -moduulissa ja jos "Local bus" -parametri on käytössä. Katso laitteen käyttöoppaasta lisätietoja sen käyttöönotosta.
C	Moduulin tiedot
D	Tila: moduulin tilatiedot Kokoonpano: moduulin kokoonpanoparametrit
E	Painike muutoksen vahvistamiseksi tai peruuttamiseksi

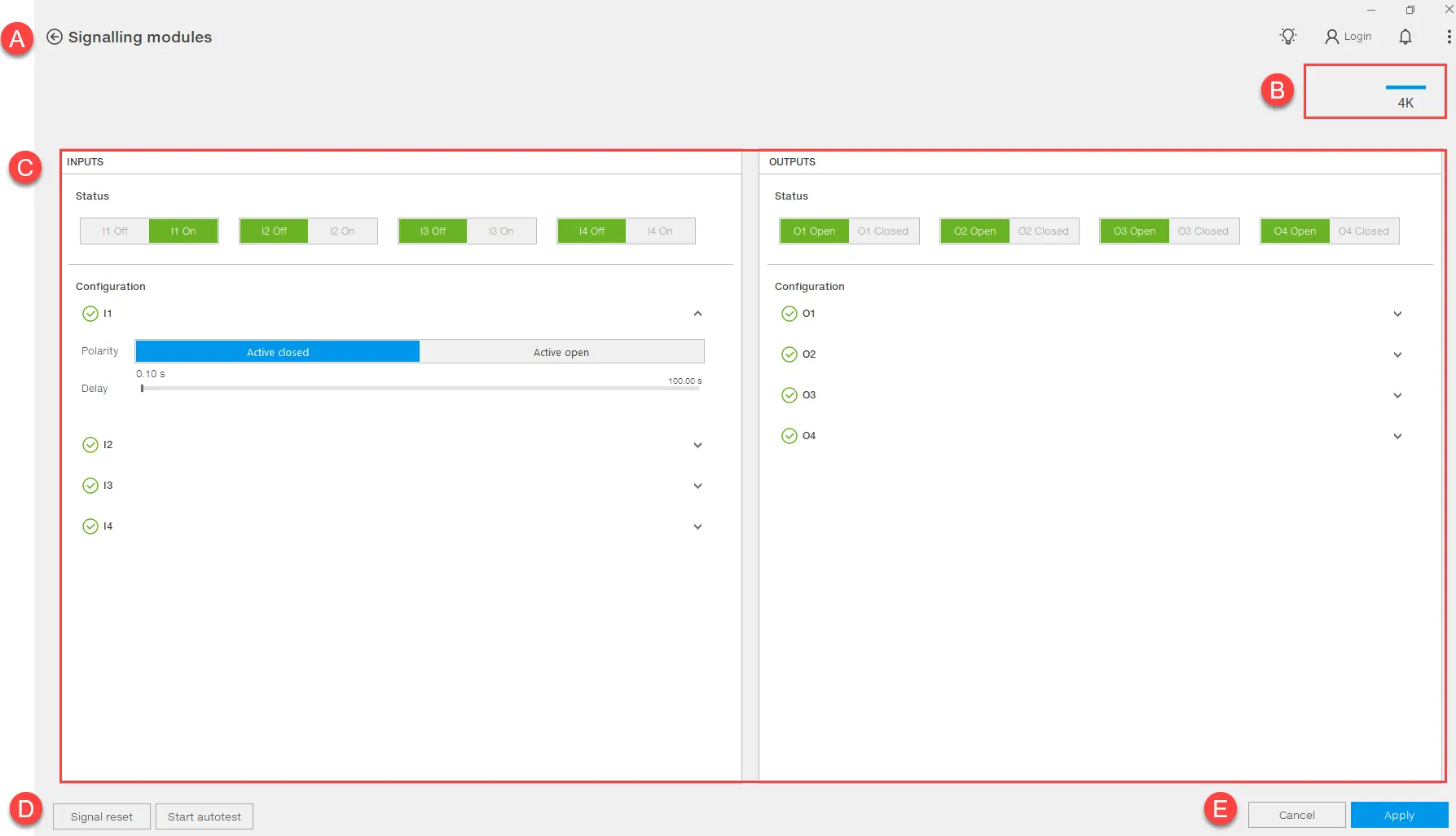

Merkinanto-moduulit

Huomautus: sivu, joka tulee näkyviin Signaali-painikkeen valitsemisen jälkeen, on kuvattu alla.

Osan	kuvaus
A	Painike palataksesi pääsivulle lisämoduulityyppien kanssa
B	Valikko, jossa on valitun tyypin käytettävissä olevat moduulit
C	Tulo- ja lähtöparametrien pinta-ala Tila: komennot tulon/lähdön ottamiseksi käyttöön tai poistamiseksi käytöstä Konfiguraatio: parametrit tulon/lähdön määrittämiseksi
D	Signaalin nollaus: painike signaalin nollaamiseksi Käynnistä automaattinen testi: -painiketta aloittaaksesi moduulin LED-valojen sytyttämisen tarkistaaksesi, ovatko tulot / lähdöt käytössä Huomautus: toiminto on käytettävissä vain, jos käyttötilan tila on Paikallinen (Tiedot).
E	Painike muutoksen vahvistamiseksi tai peruuttamiseksi

Lisämoduulin määrittäminen

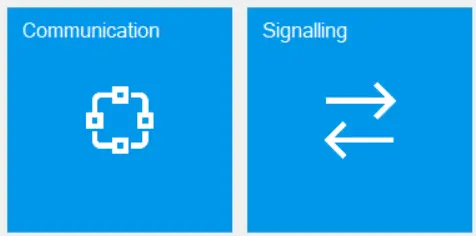

Napsauta konfiguroitavan moduulin tyyppiä vastaavaa painiketta (CommunicationorSignal).

Huomautus: vain laitteeseen fyysisesti asennettuja moduulityyppejä vastaavat painikkeet ovat käytössä

Jos moduuleja on useita, valitse määritettävä moduuli.
Syötä parametrit.
Voit siirtää kokoonpanon laitteeseen napsauttamalla Käytä: näyttöön tulee viesti, jossa on toiminnon tulos.

Huomautus: jos toiminto epäonnistuu, tarkista käyttötilan tila (käyttötila).
