Datalogger

Sökväg i klassisk vy: Klassisk vy > Datalogger

Beskrivning av funktionen
Funktionen Datalogger gör det möjligt att registrera data som är associerade med en utlösande händelse. De uppgifter som registreras är:

analoga mätningar, d.v.s. fasströmmar och linje-till-linje-spänningar
Digitala händelser, d.v.s. skyddshändelser eller larm, statussignaler för säkringar, skyddsutlösning.

VIKTIGT: funktionen Datalogger kräver en extra volymtage försörjning.

Funktionssätt

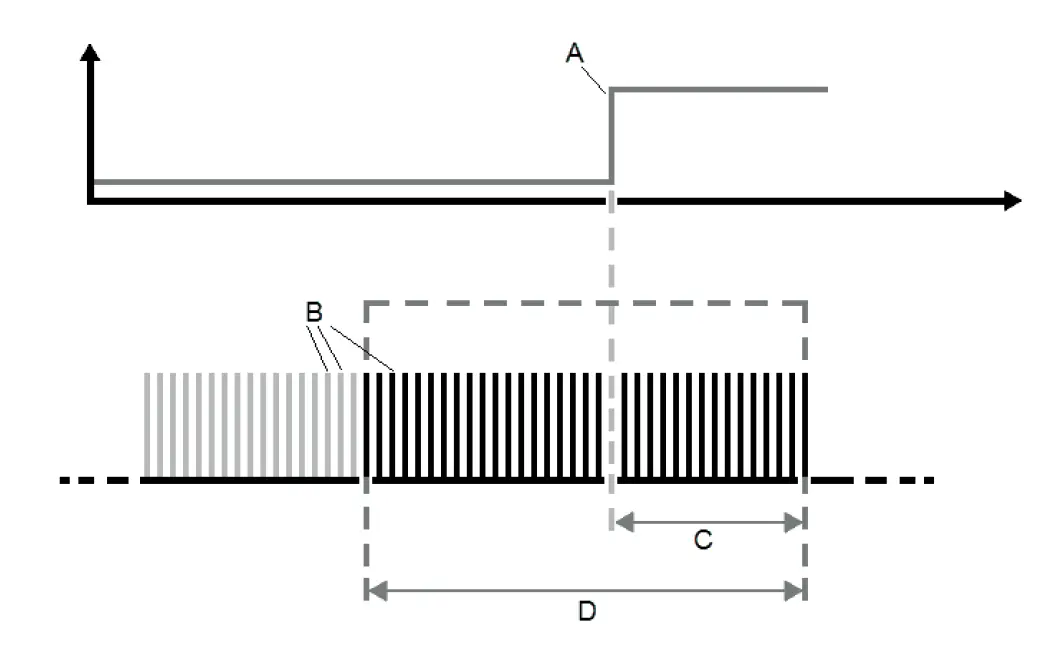

När dataloggern är aktiverad och aktiverad hämtar enheten kontinuerligt data genom att fylla och tömma en intern buffert (B).

Om den utlösande händelsen påträffas (A) avbryter enheten exponeringen omedelbart eller efter en användardefinierbar tid som kallas stoppfördröjning (C). Därefter sparar den all data i fönstret (D), som sedan kan laddas ner till en PC för läsning och analys.

En efterföljande inspelning skriver över den föregående i enhetens minne.

Datalogger i Ekip Connect
Från Ekip Connect kan följande åtgärder utföras:

Aktivera/inaktivera funktionen
Aktivera/avaktivera inspelning
Konfigurera inspelningsparametrar
ladda ner inspelningen för att analysera den med funktionen Data Viewer

Krav

Tillgång till funktionen	Obegränsat för enheter där funktionen har aktiverats. Aktivering på vissa enheter kräver att du köper ett paket på Marketplace.
Typ av enheter som stödjer funktionen	Extern enhet för brytare (t.ex. Ekip Up) Brytare
Enhetens status	Uppkopplad och kommunicerande
Typ av anslutning till enheten	Anslutning via Ekip T&P och Ekip Programming för att ladda ner inspelningen Anslutning till seriellt nätverk (Modbus RS485) och Ethernet (Modbus TCP) för att ställa in, starta, stoppa och ladda ner inspelningen

>> För mer information om enheter som stöds och krav för var och en, se dokument 9AKK108467A9238 som finns här

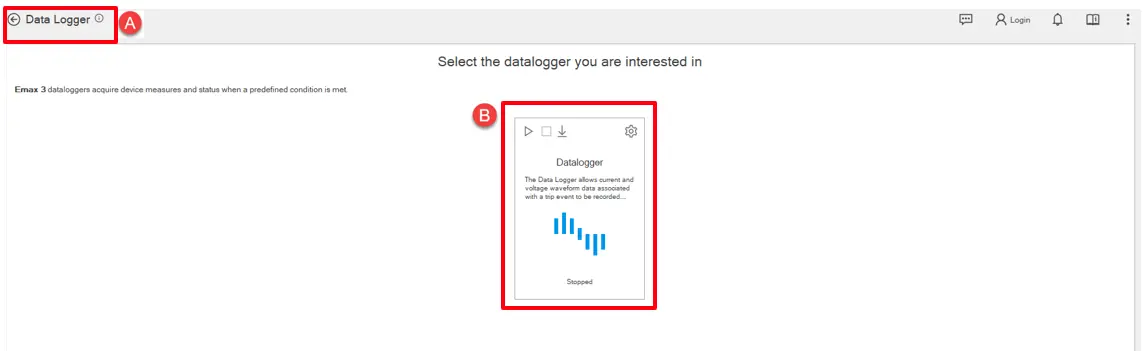

Hur det ser ut

Del	Beskrivning
A	Knapp för att gå tillbaka till menyn Verktyg
B	Kommando för att aktivera funktionen
C	Knapp för att ställa in funktionen (Inställningar Datalogger). Visa de aktuella inställningarna.
D	Meny för att välja den kanal som ska konfigureras
E	Arbetsområde med grafisk representation av inspelningen Utlösare: uppsättning av utlösarhändelse Utlösaralternativ: knapp för att ställa in utlösande händelse (standard eller anpassad) Stoppfördröjning: varaktighet, i sekunder, för inspelningen efter den utlösande händelsen Skriv stoppfördröjning: knapp för att skriva över det aktuella värdet för stoppfördröjning med det värde som är inställt i grafiken Aktiv/Stopp: knapp för att aktivera/stoppa Datalogger Ladda ner: knappen för att spara inspelningen i .abb-format. Det låter dig också ställa in inspelningsintervallet som ska laddas ner. Knappen Ladda ner visas inte om det inte finns några data, om det inte finns tillräckligt med samplingar eller om inspelningen fortfarande pågår

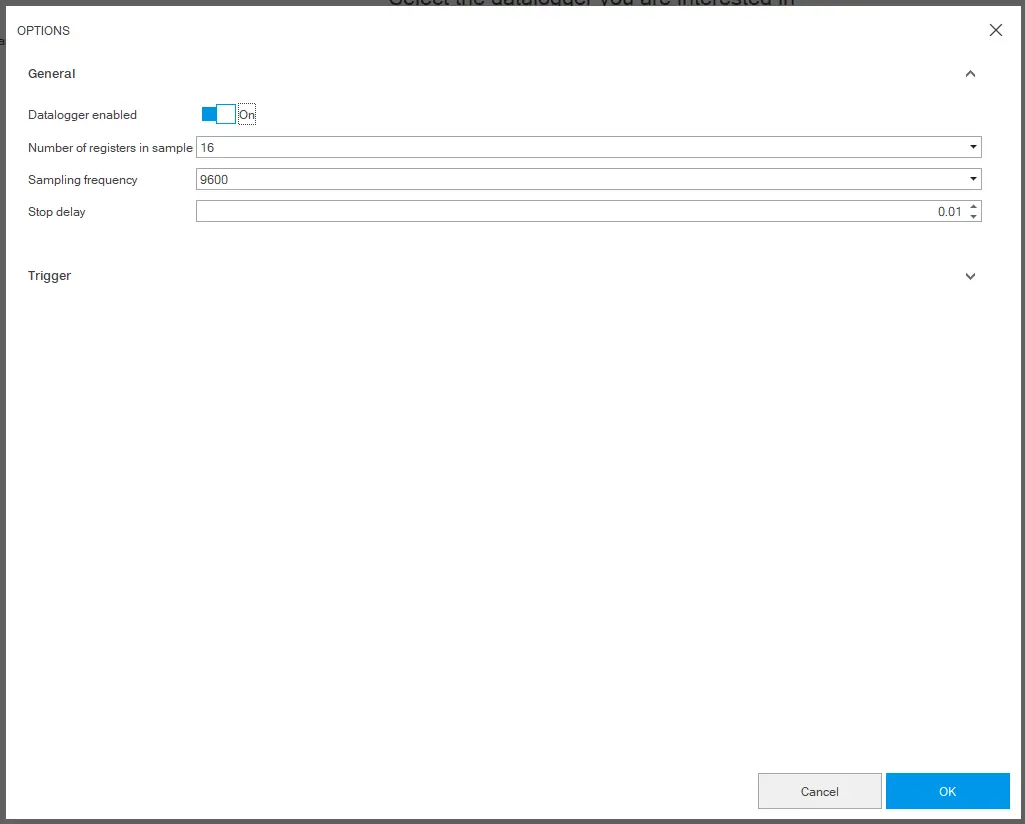

Inställningar Datalogger

Element	Beskrivning
Antal kanaler	Ställ in antalet inspelningskanaler. Varje kanal har en konfiguration som är oberoende av de andra.
Samplingsfrekvens	Frekvens för datainsamling. Ju högre samplingsfrekvens, desto kortare inspelningstid.
Typ av minne	Icke-flyktig (standard): enheten fortsätter att spela in även om den är avstängd. Livslängden för enhetens interna batteri kan minska avsevärt jämfört med det deklarerade värdet i frånvaro av extra strömförsörjning. Flyktig: enheten fortsätter att spela in även om den är avstängd. När enheten slås på igen startar den om automatiskt och förlorar all tidigare lagrad data.

Börja spela in

När enheten är ansluten och kommunicerar med Ekip Connect klickar du på Verktyg > datalogger.
Kontrollera att statusen för kommandot för att aktivera funktionen är Aktiverad.
Klicka på och konfigurera inspelning.
För att avbryta ändringarna, klicka på Avbryt. För att spara konfigurationen, klicka på OK : inställningarna sparas automatiskt och överförs till enheten.
Klicka på Utlösaralternativ och ställ in den utlösande händelsen.
För att avbryta ändringarna, klicka på Avbryt. För att spara konfigurationen, klicka på OK: inställningarna sparas automatiskt och överförs till enheten.
Om du vill spela in även efter den utlösande händelsen drar du i den grafiska representationen av inspelningen inspelningsintervallet tills önskad stoppfördröjning visas. För att spara inställningen och överföra den till enheten, klicka på Skriv stoppfördröjning.
Klicka på Aktiv: funktionen är aktiv och tillgänglig för inspelning.

VIKTIGT: när funktionen har aktiverats förblir den aktiv på enheten oavsett status för anslutningen och kommunikationen med Ekip Connect.

Ladda ner en inspelning

När enheten är ansluten och kommunicerar klickar du på Ladda ner.

Knappen Ladda ner är endast tillgänglig om det finns en inspelning.

Välj var du vill spara filen och intervallet för inspelningen du vill ladda ner: Ekip Connect sparar en .abb-fil med namnet enligt följande syntax: datalogger_YYYYMMDD_Tag_name.

Notera: om kommunikationen med enheten sker via en punkt-till-punkt-anslutning kan det ta upp till 5-10 minuter att ladda ner filen. Med en bussnätverksanslutning går operationen snabbare.

Ladda bara ner inspelningsintervallet med användbara data för att minska nedladdningstiderna.
