โม ดู ล

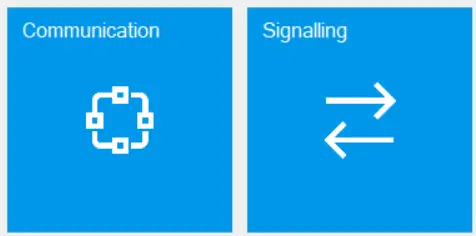

หน้านี้ให้ผู้ใช้กําหนดค่าโมดูลเพิ่มเติมของอุปกรณ์โดยเลือก โมดูลการสื่อสาร หรือ โมดูลการส่งสัญญาณ

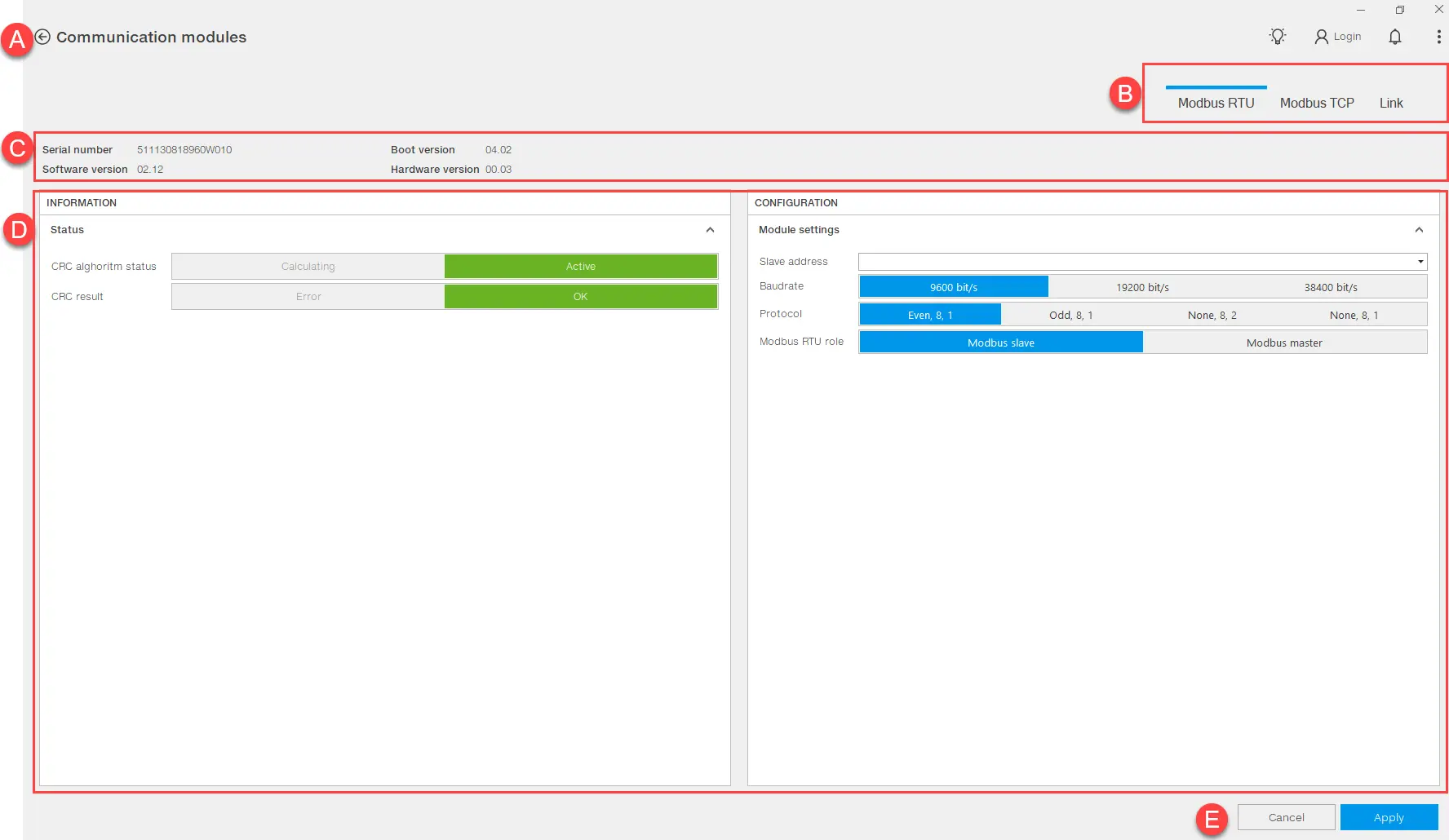

โมดูลการสื่อสาร

คําอธิบาย

ชิ้นส่วน
A	ปุ่มเพื่อกลับไปยังหน้าหลักพร้อมประเภทโมดูลเพิ่มเติม
B	เมนูที่มีโมดูลที่มีอยู่ของประเภทที่เลือก หมายเหตุ โมดูลจะปรากฏขึ้นหากมีแหล่งจ่ายไฟเสริมอยู่บนโมดูล Ekip Supply และหากเปิดใช้งานพารามิเตอร์ "Local bus" โปรดดูคู่มืออุปกรณ์สําหรับข้อมูลเกี่ยวกับการเปิดใช้งาน
C	ข้อมูลโมดูล
D	สถานะ: ข้อมูลสถานะโมดูล การตั้งค่าคอนฟิก: พารามิเตอร์การกําหนดค่าโมดูล
E	ปุ่มเพื่อยืนยันหรือยกเลิกการเปลี่ยนแปลง

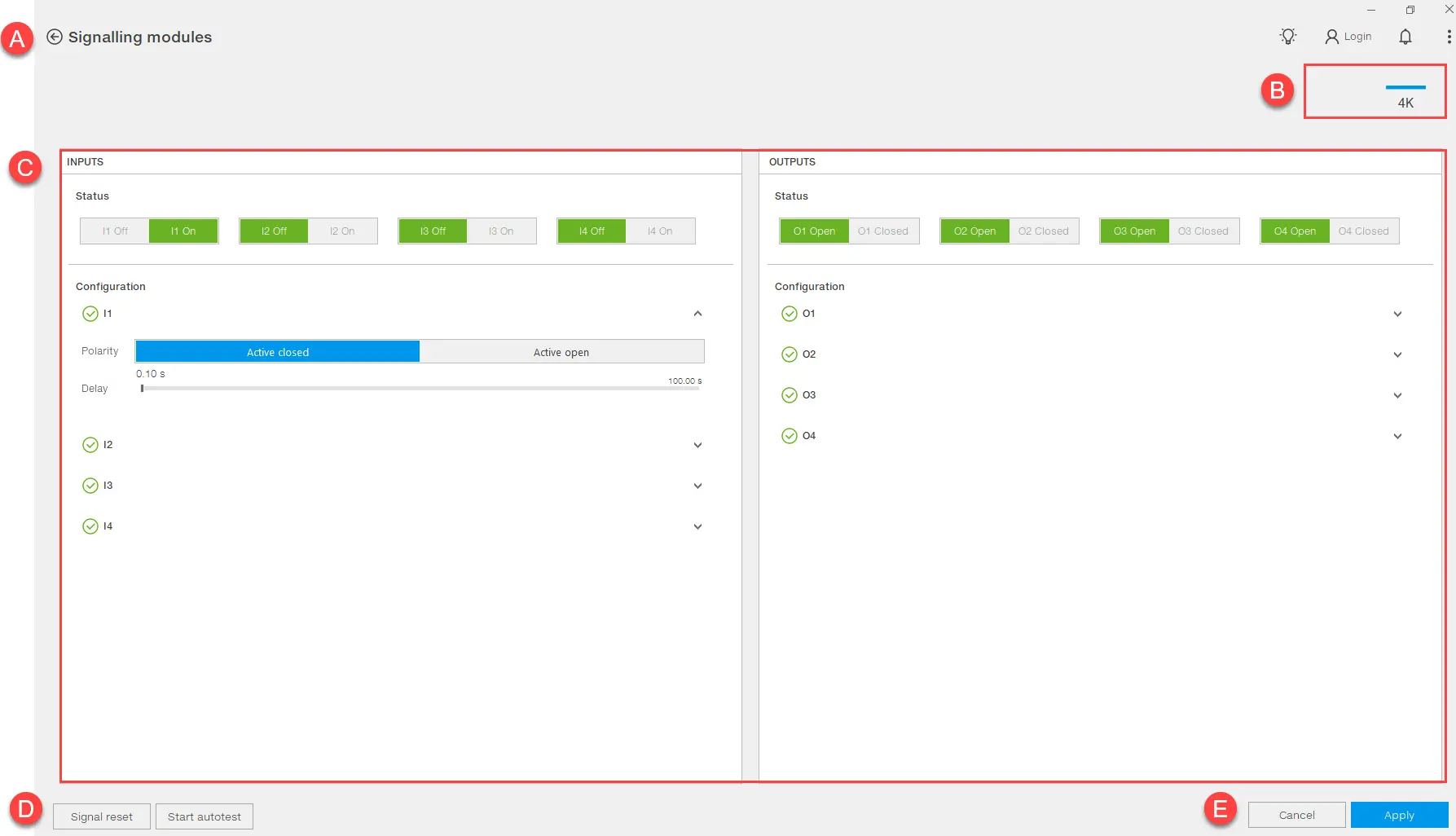

หมายเหตุ: หน้าที่ปรากฏขึ้นหลังจากเลือกปุ่ม Signal มีอธิบายไว้ด้านล่าง

คําอธิบาย

ชิ้นส่วน
A	ปุ่มเพื่อกลับไปยังหน้าหลักพร้อมประเภทโมดูลเพิ่มเติม
B	เมนูที่มีโมดูลที่มีอยู่ของประเภทที่เลือก
C	พื้นที่สําหรับพารามิเตอร์อินพุตและเอาต์พุต สถานะ: คําสั่งเพื่อเปิดหรือปิดใช้งานอินพุต/เอาต์พุต การกําหนดค่า: พารามิเตอร์เพื่อกําหนดค่าอินพุต/เอาต์พุต
D	รีเซ็ตสัญญาณ: ปุ่มเพื่อรีเซ็ตสัญญาณ เริ่มการทดสอบอัตโนมัติ: ปุ่มเพื่อเริ่มเปิดไฟ LED บนโมดูลเพื่อตรวจสอบว่าเปิดใช้งานอินพุต/เอาต์พุตหรือไม่ หมายเหตุ ฟังก์ชันจะใช้ได้เฉพาะเมื่อสถานะโหมดการทํางานเป็น ท้องถิ่น (ข้อมูล)
E	ปุ่มเพื่อยืนยันหรือยกเลิกการเปลี่ยนแปลง

หมายเหตุ เปิดใช้งานเฉพาะปุ่มที่สอดคล้องกับประเภทโมดูลที่ติดตั้งจริงบนอุปกรณ์เท่านั้น

หากมีหลายโมดูล ให้เลือกโมดูลที่คุณต้องการตั้งค่าคอนฟิก
ป้อนพารามิเตอร์
หากต้องการถ่ายโอนการกําหนดค่าไปยังอุปกรณ์ ให้คลิกที่นําไปใช้: ข้อความจะปรากฏขึ้นพร้อมผลลัพธ์ของการดําเนินการ

หมายเหตุ หากการดําเนินการล้มเหลว ให้ตรวจสอบสถานะของโหมดการทํางาน (โหมดการทํางาน)
