Moduli
Questa pagina consente all'utente di configurare moduli aggiuntivi del dispositivo selezionando i moduli Comunicazione o Segnalazione.

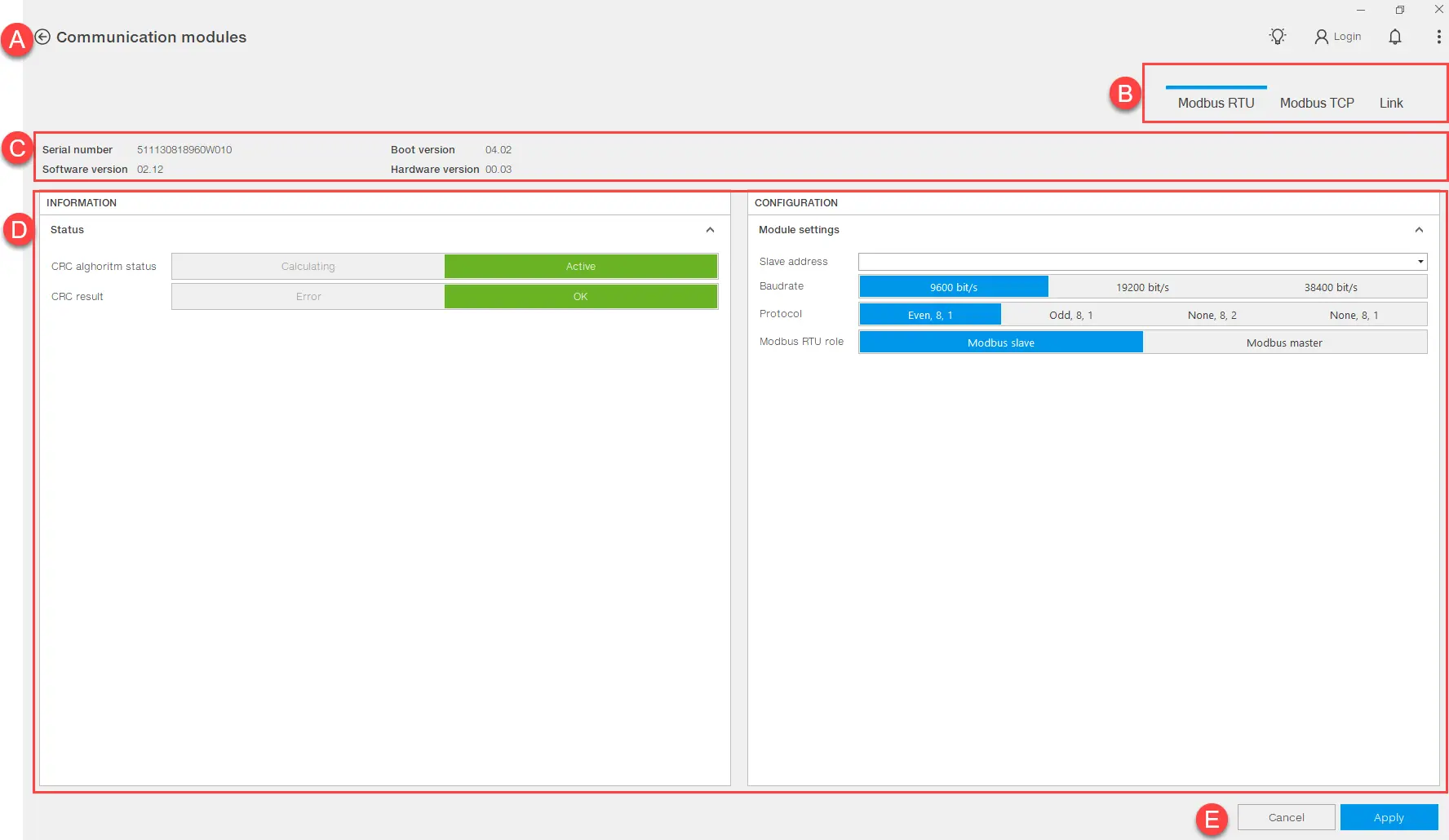

Moduli di comunicazione

Descrizione della parte | |
Un |
Pulsante per tornare alla pagina principale con i tipi di moduli aggiuntivi |
B
|
Menu con i moduli disponibili del tipo selezionato
Nota: i moduli compaiono se l'alimentazione ausiliaria è presente sul modulo Ekip Supply e se il parametro "Bus locale" è abilitato. Fare riferimento al manuale del dispositivo per informazioni su come abilitarlo.
|
C |
Dati del modulo |
D |
Stato: informazioni sullo stato del modulo
Configurazione: parametri di configurazione del modulo |
E |
Pulsante per confermare o annullare la modifica |

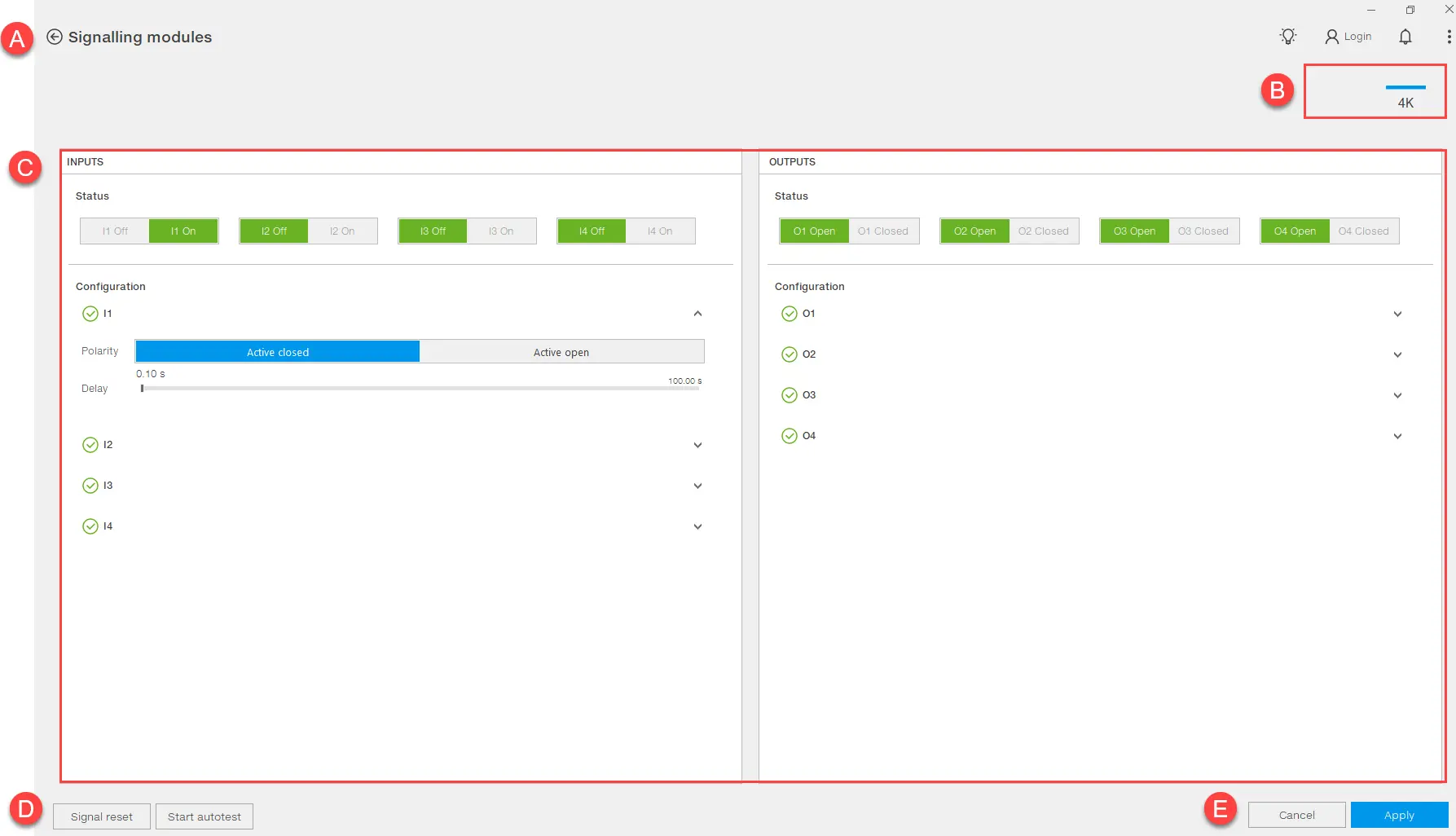

Moduli di segnalazione
Nota: la pagina che appare dopo aver selezionato il pulsante Segnale è descritta di seguito.

Descrizione della parte | |
Un |
Pulsante per tornare alla pagina principale con i tipi di moduli aggiuntivi |
B
|
Menu con i moduli disponibili del tipo selezionato |
C
|
Area per i parametri di input e output
- Stato: comandi per abilitare o disabilitare un input/output
- Configurazione: parametri per configurare un ingresso/uscita
|
D
|
- Reset del segnale: pulsante per resettare il segnale
- Avvia autotest: pulsante per avviare l'accensione dei LED presenti sul modulo per verificare se gli ingressi/uscite sono abilitati
Nota: la funzione è disponibile solo se lo stato della modalità di funzionamento è Locale (Informazioni). |
E |
Pulsante per confermare o annullare la modifica |
Configurare un modulo aggiuntivo

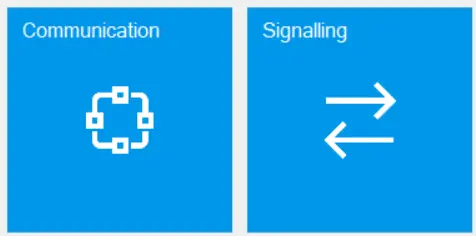

- Fare clic sul pulsante corrispondente al tipo di modulo da configurare (CommunicationorSignal).
Nota: sono abilitati solo i pulsanti corrispondenti ai tipi di modulo fisicamente installati sul dispositivo
- Se sono presenti più moduli, selezionare il modulo che si desidera configurare.
- Inserisci i parametri.
- Per trasferire la configurazione sul dispositivo, cliccare su Applica: compare un messaggio con il risultato dell'operazione.
Nota: se l'operazione non riesce, controllare lo stato della modalità di funzionamento (Modalità operativa).
