Anslutnings lägen

Möjliga anslutningar mellan enheten och Ekip Connect
Det är möjligt att ansluta Ekip Connect till en enhet via:

anslutningar via USB (Ekip Test & Programming och Ekip Programming)
anslutningar via seriellt nätverk (Modbus RS485)
anslutningar via Ethernet-nätverk (Modbus TCP, Ekip Link)

VIKTIGT: när du ansluter via USB kan enheten skadas om du använder andra tillbehör än de från ABB.

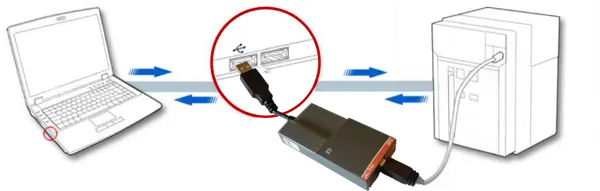

Anslutning via Ekip T&P och Ekip Programming

architecture for connection via Ekip T&P and Ekip Programming converters.

Den här arkitekturen är för anslutning via Ekip T&P och Ekip Programming-konverterare. För testfunktioner är det nödvändigt att ansluta via Ekip T&P. Anslut omvandlaren till en USB-port på datorn på ena sidan och till den främre kontakten på enheten på andra sidan.

VIKTIGT: använd endast de kablar som medföljer omvandlaren för att ansluta till enheten. Använd inte andra kablar än de som medföljer.

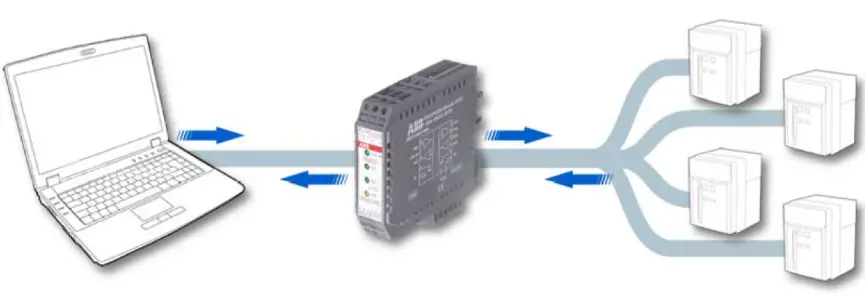

Anslutning via seriell ledning

Använd systemkommunikationsmoduler (t.ex. PR122/P med PR120/D-M-modul) eller integrerade system (t.ex. PR223EF).

Du behöver en seriell linjeomvandlare för att konvertera RS485-linjen (enhetssidan) till den linje som finns tillgänglig på datorn (t.ex.: RS232, USB, Ethernet). Kommunikationsprotokollet som används är Modbus RTU.

Anslutning till systembussen krävs. Anslutning till systembussen indikeras med W1 och W2 på enheternas kretsschema.

För detaljer om nätverkskonfiguration, se dokumentet "Kommunikation via buss med ABB-brytare", som finns här.

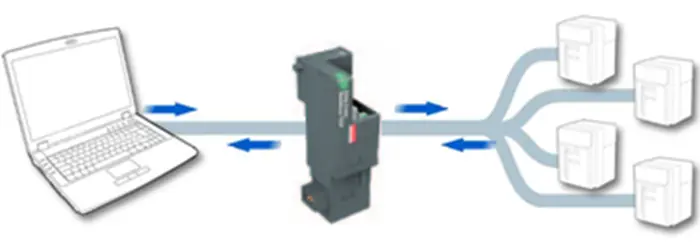

Anslutning via Ethernet

VIKTIGT: för att ansluta till enheten måste Ekip Connect vara ansluten till samma Ethernet-nätverk som enheten är ansluten till.
För strömbrytare, använd kommunikationsmodulen Ekip Com för det relevanta nätverksprotokollet (t.ex. Ekip Com, Modbus TCP/IP och Ekip Com Ethernet/IP).
>> Mer information om nätverkskonfiguration finns i dokumentet "Kommunikation via buss med ABB-säkringar" som finns här.
För andra enheter som är utrustade med en Ethernet-port, anslut Ethernet-kabeln direkt till enheten.
