LSIG هو الاختبار للتحقق من نشاط التعطل الخاص بحماية LSIG. يتم تنفيذ الاختبار في تدفق حساب التقاطعات بين منحنيات التدخل للحماية/المنحنيات المختارة. الأداة مجانية للاستخدام لجميع مستويات الأدوار الموكلة للمستخدمين. تعتمد إمكانية استخدام بلاطات الحماية على الوضع الحالي لوجود الحماية. إذا لم تكن هناك أي حماية (L,S,I,G) في الجهاز، ستظهر الحماية المقابلة باللون الرمادي ولا يمكن اختيارها للاختبار.
*حماية طويلة الأمد من التيار الزائد، حماية قصيرة من الدائرة الكهربائية، حماية التيار الفوري، حماية من عطل التأريض

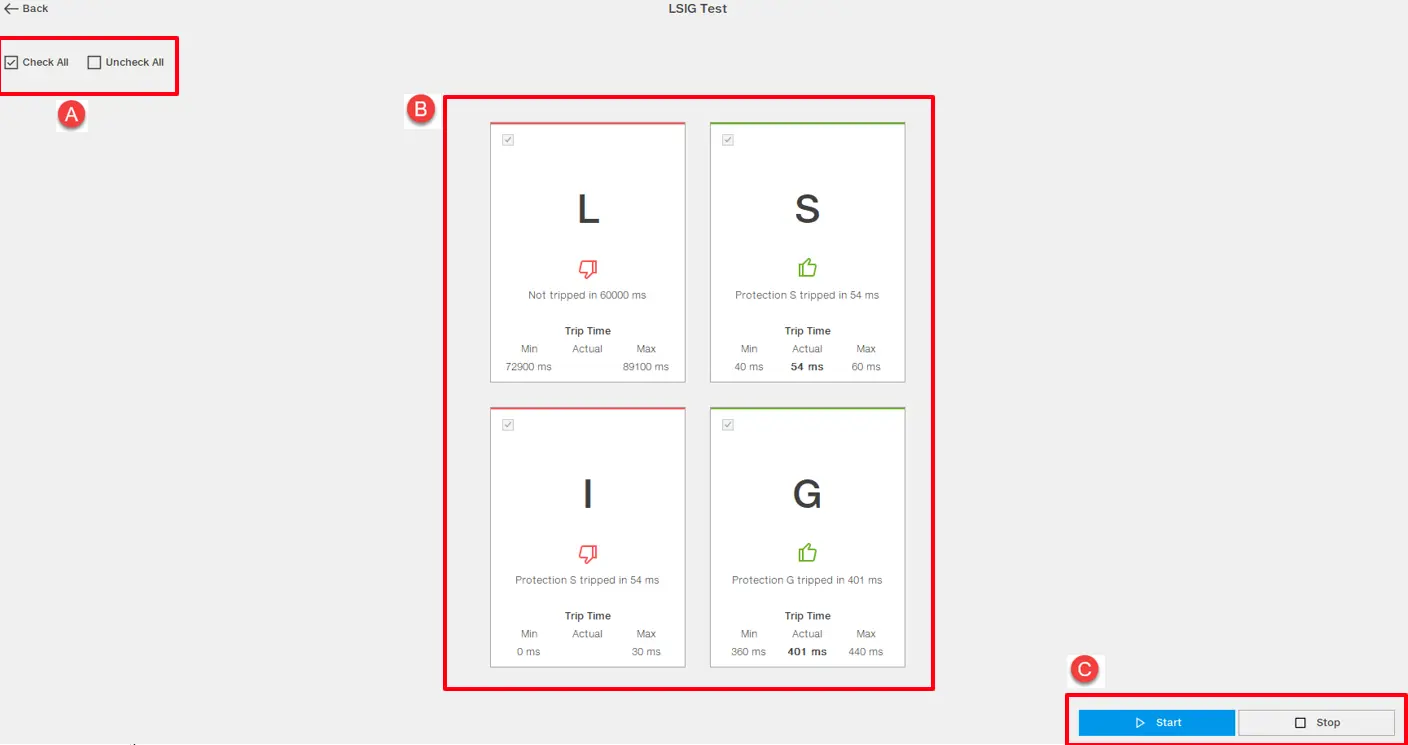

نظرة عامة على الأداة
وصف
الجزء
A
منطقة اختيار لإدارة عدة خيارات من الحمايات
B
اختبار الحماية واختيار منطقة النتائج
C
منطقة زر البدء / الإيقاف لإدارة تنفيذ الاختبار
مزيد من التفاصيل لقسم الاختبار الخاص بالتبويب الحماية:
وصف
الجزء
A
خانة اختيار الحماية للاختبار
B
معرف الحماية
C
الأيقونة التي تعرض نتيجة الاختبار لتلك الحماية المحددة أو الفشل أو النجاح
D
نتيجة اختبار الحماية المحددة
E
معلومات متعلقة بوقت الرحلة لتلك الحماية المحددة. الحد الأدنى يشير إلى الحد الأدنى المتوقع للزمن، والفعلي يشير إلى وقت الرحلة، وأقصى يشير إلى الحد الأقصى المتوقع للوقت الأقصى بالثواني.
خطوات تشغيل اختبار LSIG:
يختار المستخدم الحماية المطلوبة مع تحديد مربع الاختيار لكل منها. لإدارة اختيار الحماية المتعددة، يمكن النقر على خيارات "فحص الكل" و"غير محدد الكل".
ينقر المستخدم على زر "ابدأ" لتشغيل اختبار الحماية المحددة. سيتم تحديث الأيقونة (C) لإبلاغ المستخدم بالتقدم وسيتم تغييرها إلى "قيد التشغيل".
بمجرد الانتهاء من الاختبار (يمكن الرجوع إلى نتائج كل حماية من الأيقونات)، تطلب الأداة من المستخدم إنشاء تقرير. إذا وافق المستخدم، يتم إنشاء التقرير وفتحه تلقائيا. علاوة على ذلك، سيكون التقرير المنشأ متاحا في قسم "سجل الاختبار" حتى لو لم يكن لدى المستخدم أي جهاز متصل بذلك.
يحتوي التقرير المنشئ على صفحات نتائج لكل حماية مختبرة وصفحة مخصصة تعرض نتائج كل حماية في جدول قابل للاستشارة.
