Το LSIG είναι η δοκιμή για την επαλήθευση της δραστηριότητας ενεργοποίησης της προστασίας LSIG* . Η δοκιμή εκτελείται στη ροή υπολογισμού των τομών μεταξύ των καμπυλών παρέμβασης του/των επιλεγμένου/ων προστασίας/ων. Το εργαλείο είναι δωρεάν για χρήση για όλα τα επίπεδα ρόλων που έχουν ανατεθεί στους χρήστες. Η ενεργοποίηση των πλακιδίων προστασίας εξαρτάται από την τρέχουσα κατάσταση της παρουσίας προστασίας. Εάν δεν υπάρχει προστασία (L,S,I,G) στη συσκευή, η αντίστοιχη προστασία θα εμφανίζεται γκριζαρισμένη και δεν μπορεί να επιλεγεί για δοκιμή.
*Προστασία από υπερένταση μεγάλης διάρκειας, Προστασία βραχυκυκλώματος για σύντομο χρονικό διάστημα, Προστασία από στιγμιαίο ρεύμα, Προστασία από σφάλματα γείωσης

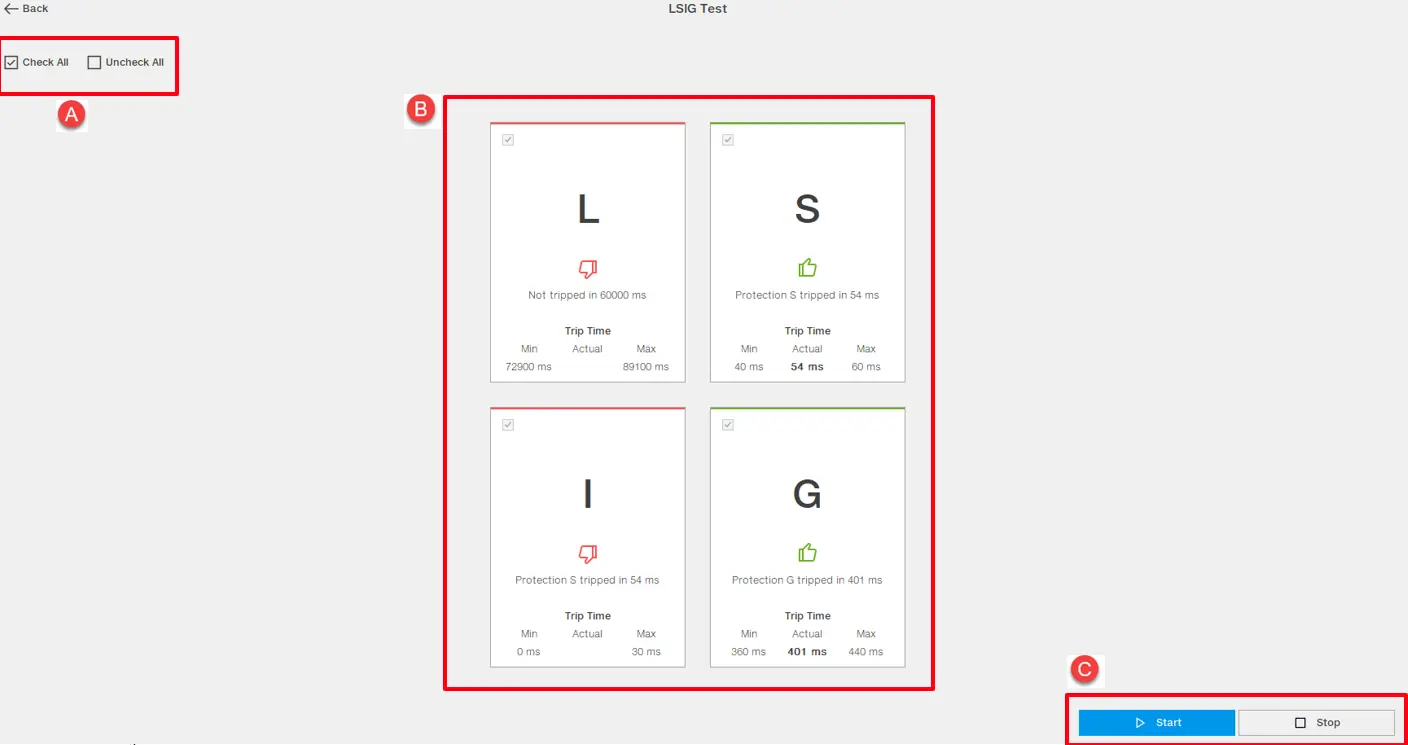

Επισκόπηση εργαλείου
ΠΕΡΙΓΡΑΦΗ ΜΕΡΟΥΣ
A
Περιοχή πλαισίου ελέγχου για τη διαχείριση πολλαπλών επιλογών προστασιών
B
Περιοχή επιλογής δοκιμής προστασίας και αποτελεσμάτων
C
Περιοχή κουμπιού Έναρξη / Διακοπή για τη διαχείριση της εκτέλεσης της δοκιμής
Περισσότερες λεπτομέρειες για την καρτέλα Προστασία που σχετίζεται με την ενότητα δοκιμής:
Περιγραφή εξαρτήματος
A
Πλαίσιο ελέγχου για να επιλέξετε Προστασία προς δοκιμή
B
Αναγνωριστικό προστασίας
C
Το εικονίδιο που δείχνει το αποτέλεσμα της δοκιμής για τη συγκεκριμένη προστασία, αποτυχία ή επιτυχία
D
Το αποτέλεσμα της δοκιμής για ειδική προστασία
E
Πληροφορίες σχετικά με το χρόνο ταξιδιού για τη συγκεκριμένη προστασία. Το Min αναφέρεται στον αναμενόμενο ελάχιστο χρόνο, το Actual αναφέρεται στον χρόνο ταξιδιού και το Max αναφέρεται στον αναμενόμενο μέγιστο χρόνο σε δευτερόλεπτα.
Τα βήματα για την εκτέλεση του LSIG Test:
Ο χρήστης επιλέγει τις επιθυμητές προστασίες επιλέγοντας το πλαίσιο ελέγχου για καθεμία. Για να διαχειριστείτε την πολλαπλή επιλογή προστασίας, μπορείτε να κάνετε κλικ στις επιλογές του πλαισίου ελέγχου "Επιλογή όλων" και "Μη επιλεγμένο όλων".
Ο χρήστης κάνει κλικ στο κουμπί "Έναρξη" για να εκτελέσει τη δοκιμή για τις επιλεγμένες προστασίες. Το εικονίδιο (C) θα ενημερωθεί για να ενημερώσει τον χρήστη για την πρόοδο και θα αλλάξει σε "Εκτέλεση".
Μόλις ολοκληρωθεί η δοκιμή, (τα αποτελέσματα για κάθε προστασία μπορούν να συμβουλευτούν από τα εικονίδια), το εργαλείο ζητά από τον χρήστη να δημιουργήσει μια αναφορά. Εάν ο χρήστης συναινέσει, η αναφορά δημιουργείται και ανοίγει αυτόματα. Επιπλέον, η αναφορά που δημιουργείται θα είναι διαθέσιμη στην ενότητα "Ιστορικό δοκιμών" ακόμα κι αν ο χρήστης δεν έχει συνδεδεμένη συσκευή.
Η αναφορά που δημιουργείται περιέχει σελίδες αποτελεσμάτων για κάθε δοκιμασμένη προστασία και μια ειδική σελίδα που εμφανίζει τα αποτελέσματα για κάθε προστασία σε έναν πίνακα που μπορείτε να συμβουλευτείτε.
