Az LSIG az a teszt, amely igazolja az LSIG védelmek* kikapcsolási aktivitását. A tesztet a kiválasztott védelem beavatkozási görbéi közötti metszéspontok számításának folyamatában végzik. Az eszköz minden szintű szerepkör számára ingyenesen használható. A védőcsempék engedélyezése a jelenlegi védelmi helyzettől függ. Ha az eszközben nincs semmilyen védelem (L, S, I, G), akkor a megfelelő védelem szürkén jelenik meg, és nem választhat tesztelésre.
*Hosszú távú túláram-védelem, rövid idejű rövidzárlat-védelem, azonnali áramvédelem, földhiba elleni védelem

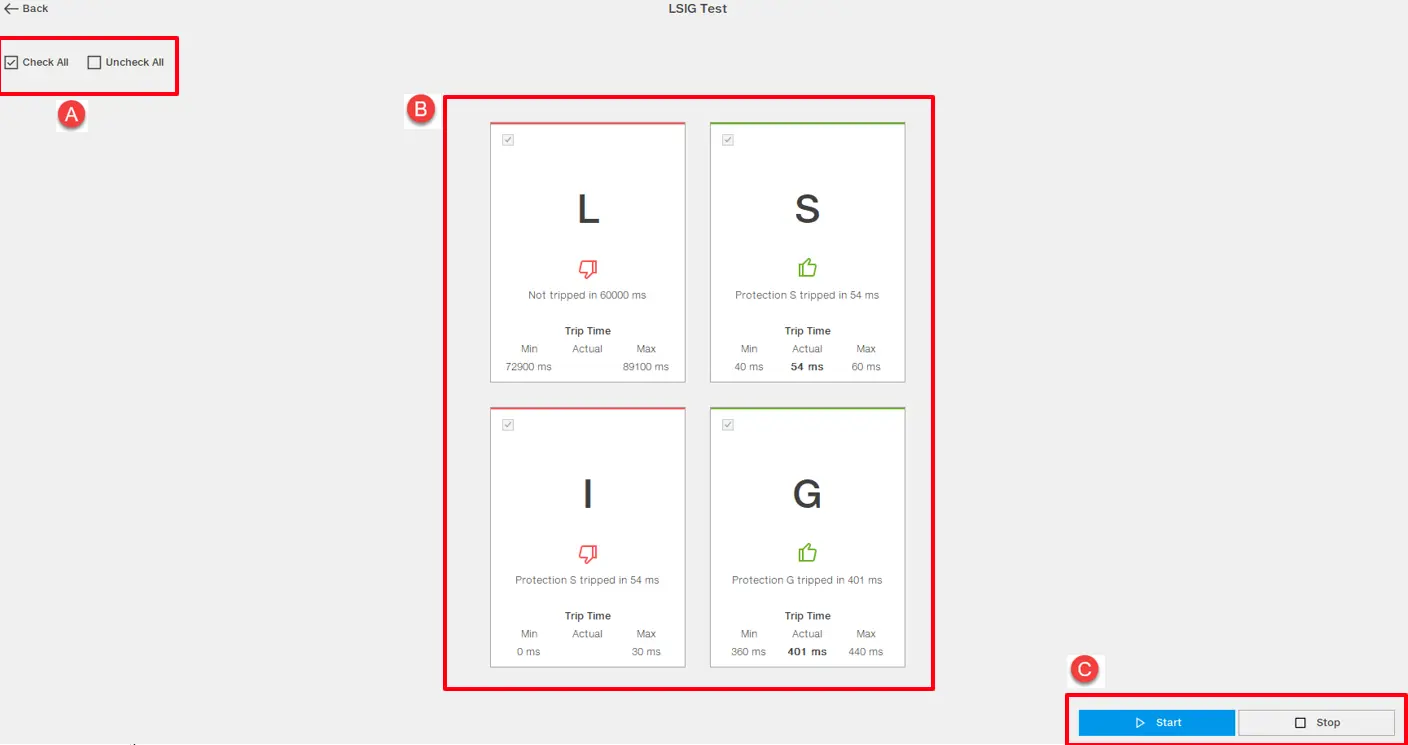

Eszköz áttekintése
ALKATRÉSZLEÍRÁS
A
Jelölt négyzet terület a több védelmi választás kezelésére
B
Védelmi teszt kiválasztása és eredményterülete
C
Start / Stop gomb terület a teszt végrehajtásának kezelésére
További részletek a teszt szekcióhoz kapcsolódó Védelem fülhöz:
Részleírás
A
Pipálás négyzetet a tesztelésre szolgáló védelem kiválasztásához
B
Védelmi azonosító
C
Az ikon, amely az adott védelem, siker vagy siker teszt eredményét mutatja
D
A specifikus védelem tesztjének eredménye
E
Az utazási idővel kapcsolatos információk az adott védelem miatt. Min a várható minimális időt, a tényleges az utazási időt, Max pedig a várható maximális időt másodpercekben.
Az LSIG teszt lefuttatásának lépései:
A felhasználó kiválasztja a kívánt védelmet/védelmet, és bepipálja a jelölőnégyzetet mindegyikhez. A többszörös védelmi választás kezeléséhez a "Mindent ellenőrizni" és "Mindent nem jelölve" jelölő opciókat lehet benyomni.
A felhasználó rákattint a "Start" gombra, hogy lefuttatja a kiválasztott védelmek tesztjét. Az ikon (C) frissül, hogy tájékoztassa a felhasználót a haladásról, és "Futtatás" módra változik.
A teszt befejezése után (az egyes védelmi eredményeket az ikonokból lehet megnézni), az eszköz arra kéri a felhasználót, hogy hozzon létre jelentést. Ha a felhasználó beleegyezik, a jelentés automatikusan generálódik és megnyitja. Továbbá a generált jelentés elérhető lesz a "Tesztelőzmények" szekcióban , még akkor is, ha a felhasználónak nincs csatlakoztatott eszköze.
A generált jelentés minden tesztelt védelemhez tartozó eredményoldalakat tartalmaz, valamint egy dedikált oldalt, amely minden védelem eredményeit egy konzultálható táblázatban jeleníti meg.
