تحكم الطاقة: كيف تبدو

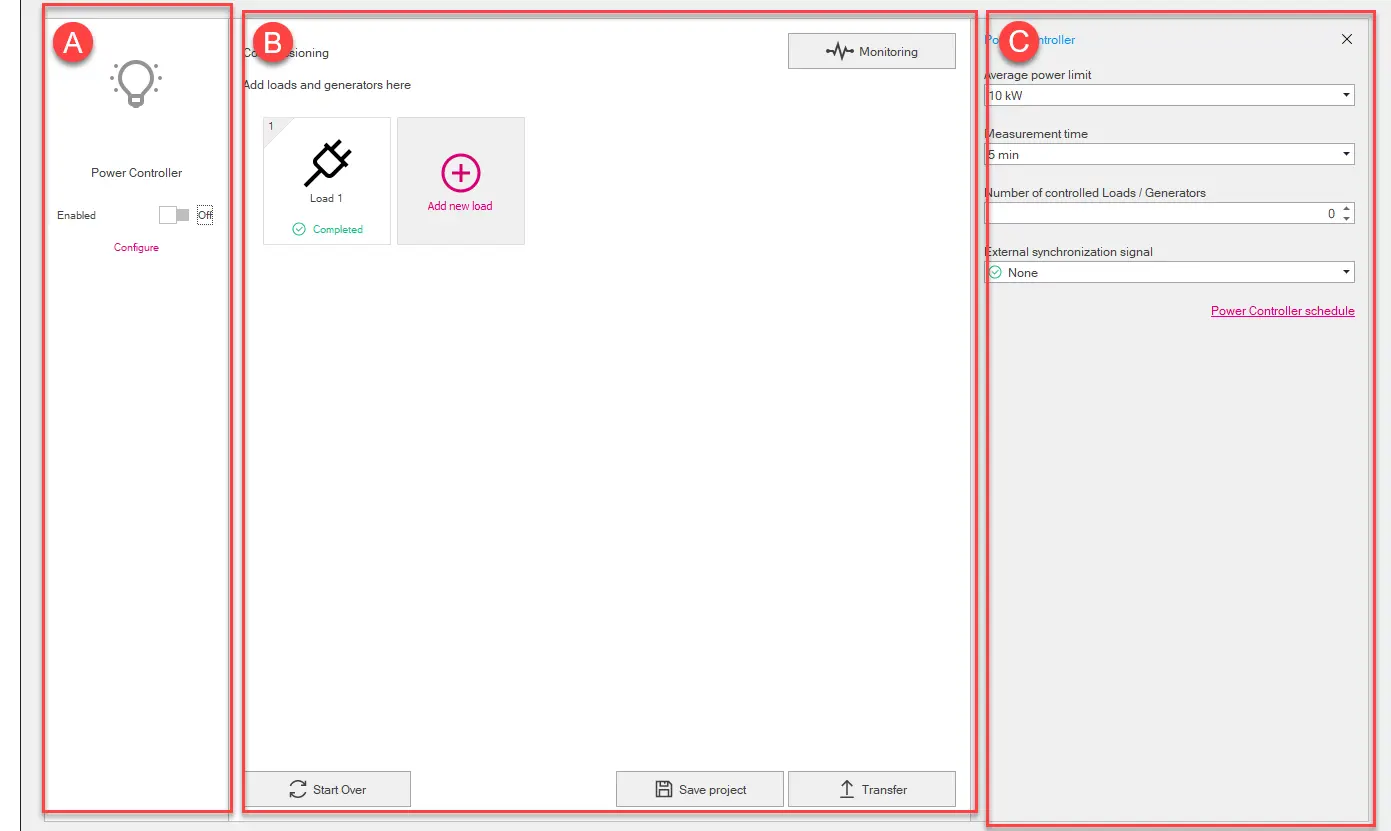

جزء	وصف
A	وظيفة منطقة تحكم الطاقة. يحتوي على العناصر التالية: لتمكين وتعطيل الوظيفة زر تكوين لعرض معلمات التكوين وتحريرها في [C].
B	منطقة الأحمال. يحتوي على العناصر التالية: تمثيل رسومي لكل حمل (تمثيل رسومي للحمل) زر المراقبة للوصول إلى صفحة المراقبة (مراقبة الصفحة) الزر "إضافة حمولة جديدة " لإضافة حمولة الزر تقسيم لفتح مشروع آخر أو إنشاء مشروع جديد زر حفظ المشروع لحفظ المشروع على جهاز الكمبيوتر بتنسيق .pwc. ملاحظة: تنسيق .pwc هو تنسيق خاص لا يمكن قراءته إلا باستخدام Ekip Connect. زر نقل لنقل التكوين إلى الجهاز
C	مساحة معلمات العنصر المحدد في [A] أو في [B] (وحدة التحكم في الطاقة: المعلمات). (فقط إذا تم تحديد وحدة التحكم في الطاقة في [A]) زر لفتح برمجة وحدة التحكم في طاقة النافذة

جزء

وصف

وظيفة منطقة تحكم الطاقة. يحتوي على العناصر التالية:

منطقة الأحمال. يحتوي على العناصر التالية:

ملاحظة: تنسيق .pwc هو تنسيق خاص لا يمكن قراءته إلا باستخدام Ekip Connect.

مساحة معلمات العنصر المحدد في [A] أو في [B] (وحدة التحكم في الطاقة: المعلمات).
(فقط إذا تم تحديد وحدة التحكم في الطاقة في [A]) زر لفتح برمجة وحدة التحكم في طاقة النافذة

جزء	وصف
A	أولوية قطع الاتصال المعينة
B	أيقونة محددة للتحميل
C	الاسم المعين للحمل
D	حالة تكوين التحميل: مكتمل: تم تكوين جميع المعلمات اللازمة غير مكتمل: لم يتم تكوين معلمة ضرورية واحدة أو أكثر
	زر لتخصيص رمز التحميل لعرض الزر ، ضع مؤشر الماوس فوق التمثيل الرسومي للحمل.
	زر لحذف الحمل لعرض الزر ، ضع مؤشر الماوس فوق التمثيل الرسومي للحمل.

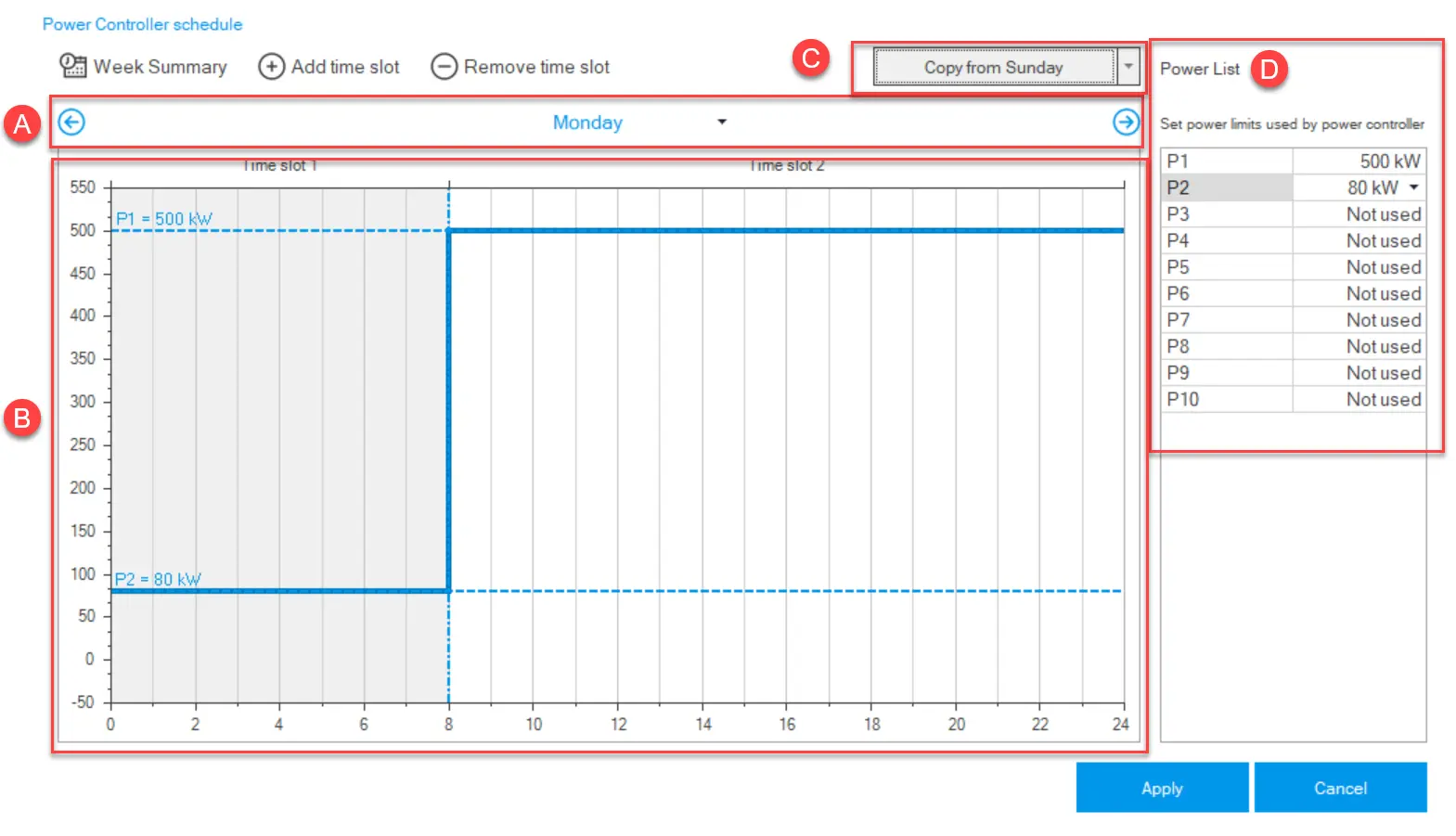

جزء	وصف
ملخص الأسبوع	زر لإظهار / إخفاء في [B] برمجة الأسبوع بأكمله. في هذا الرأي ، لا يمكن تغيير البرمجة.
إضافة فترات زمنية	زر لإضافة فترة زمنية إلى البرمجة. لتحديد فتحة، حدد الخط الأزرق واسحبه عند قيمة الطاقة المختارة (المحور Y) وقيمة الوقت (المحور X) باستخدام الماوس.
إزالة الفترة الزمنية	زر لإزالة آخر فترة زمنية مضافة من البرمجة.
A	أوامر لتحديد يوم الأسبوع المراد عرضه وأزرار للتمرير خلال الأيام.
B	منطقة عرض البرمجة. المحور السيني: ساعات من اليوم. يشير الخط المنقط إلى حد الطاقة المحدد في [D]. المحور الصادي: قيمة حد الطاقة. يشير الخط المنقط إلى بداية / نهاية الفترة الزمنية. الخط الأزرق: برمجة وحدة التحكم في الطاقة
C	أمر لتحديد برمجة يوم بناء على برمجة يوم آخر. لتنفيذ الأمر ، حدد اليوم الذي تريد نسخ البرمجة منه من القائمة ثم انقر فوق الزر.
D	قائمة حدود الطاقة المحددة. يمكن تعيين ما يصل إلى 10 حدود للطاقة.

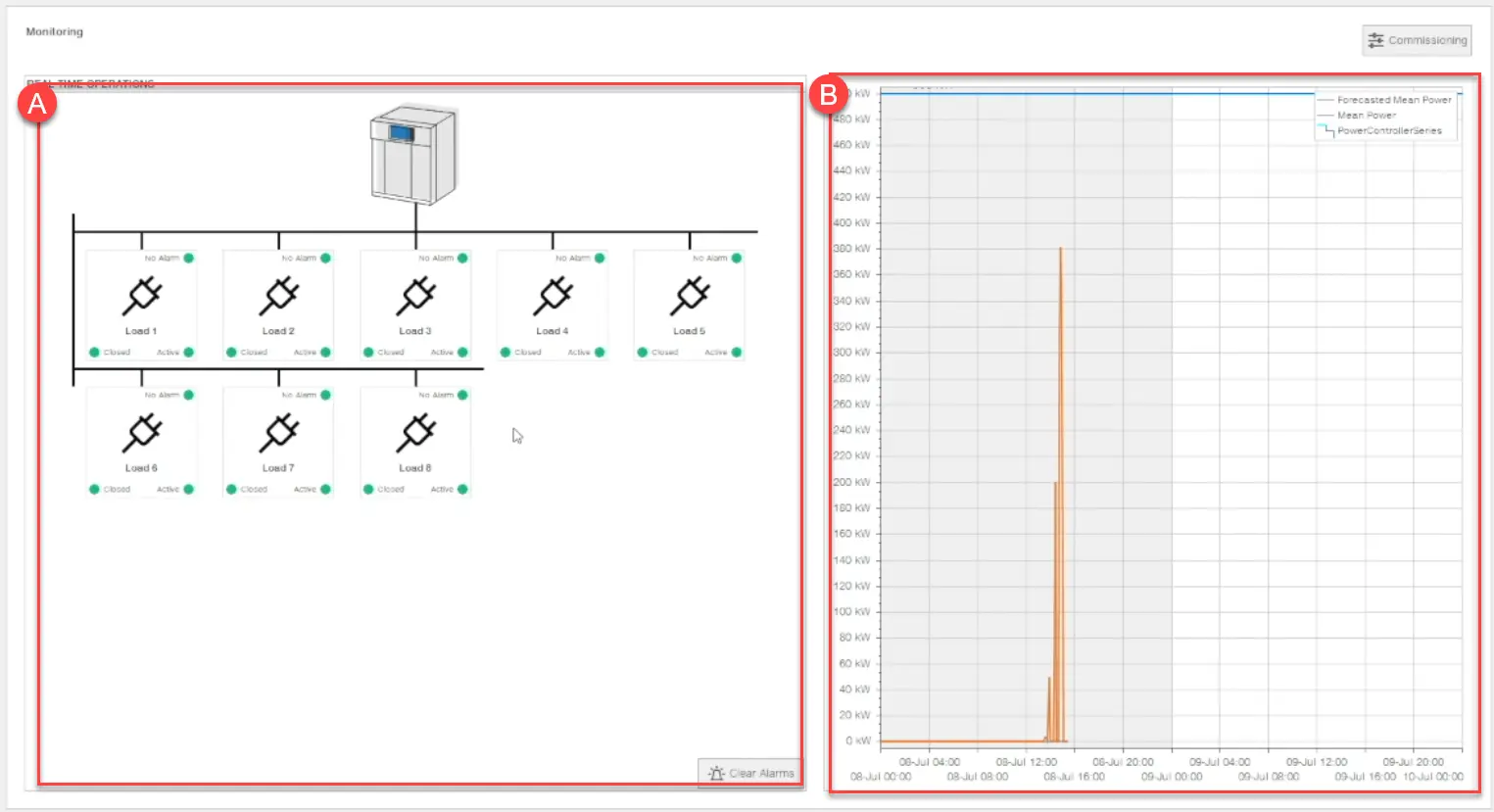

جزء	وصف
التكليف	زر للوصول إلى صفحة التصميم (تصميم الصفحة)
A	منطقة حالة التحميل. يتم توفير المعلومات التالية لكل حمولة: وجود إنذارات حالة الإشارة حالة التحميل زر مسح الإنذارات لإراحة الإنذارات لجميع الأحمال.
B	الرسم البياني: الوقت (المحور السيني) والطاقة (المحور الصادي). يعرض قيمة حد الطاقة المعينة لتلك الفترة، ومتوسط قيمة الطاقة المسجلة ومتوسط قيمة الطاقة المقدرة.
