منطقة عرض البيانات. يعتمد المحتوى على نوع الرسم البياني المختار في [B].
D

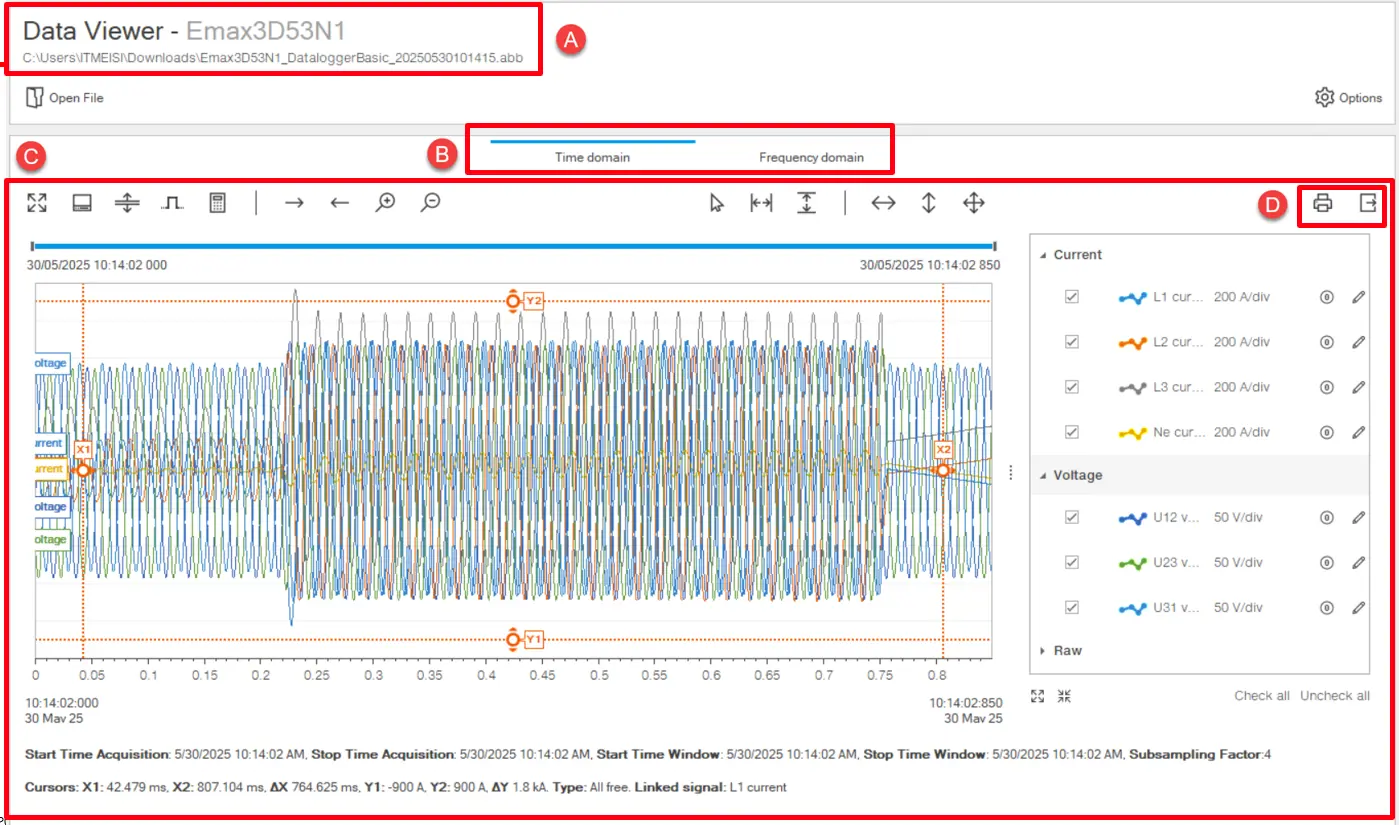

أزرار الحركة:
تقرير الطباعة: يولد تقرير الملف مع معلومات الملف، والرسم البياني الذي يحتوي على الإشارات المعروضة حاليا، وقيم التيار والجهد التفصيلية. يمكن حفظ التقرير بصيغة .pdf أو طباعته.
تصدير الإشارات: تصدير إشارات مختارة من التيار والجهد والجهد والرقمية بصيغة .csv.
المجال الزمني
وصف
الجزء
A

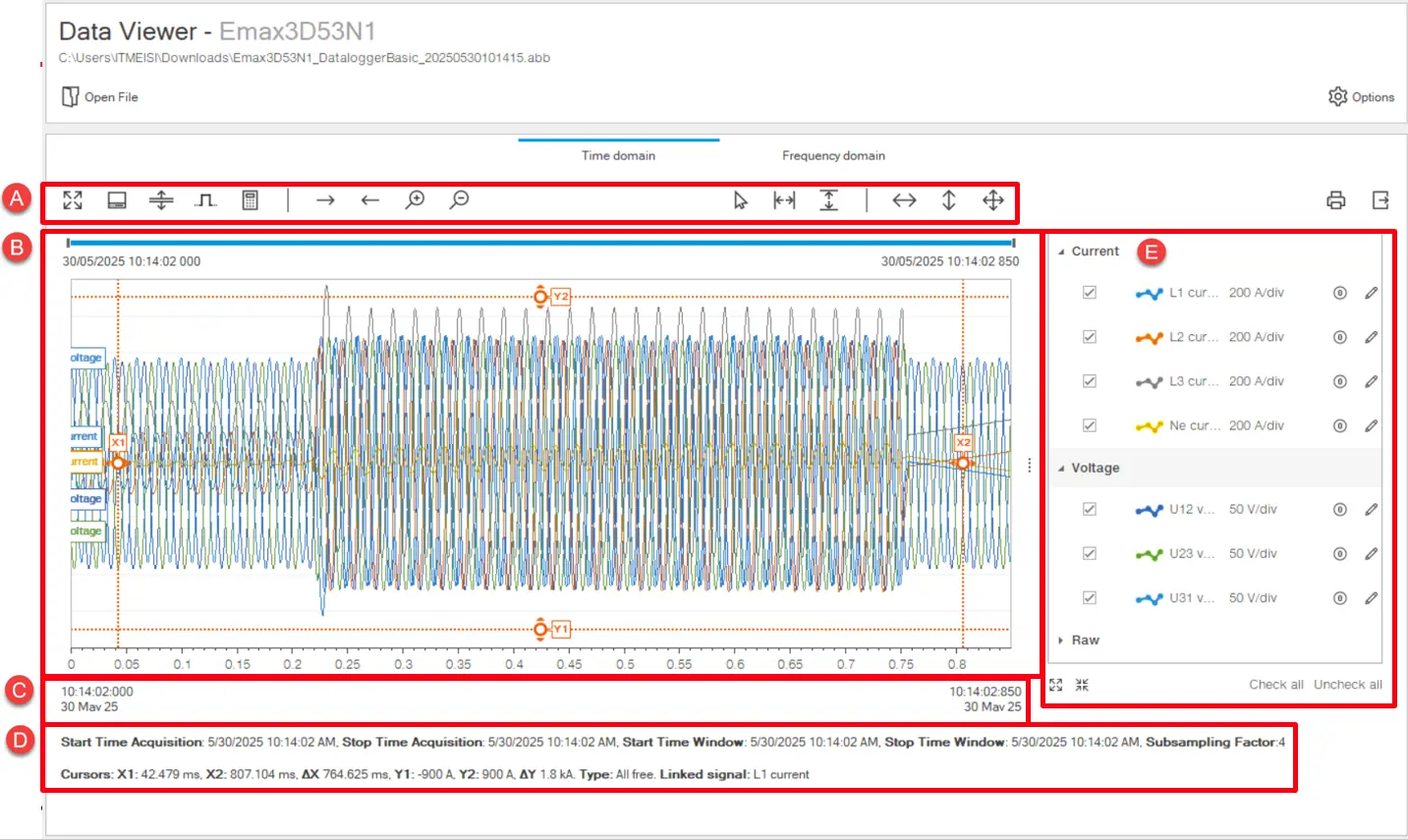

أزرار الحركة تنقسم إلى 4 فئات مختلفة؛
العمليات المتعلقة بنافذة الإشارة
: توسع منطقة عرض الرسم البياني على الصفحة.
معلومات الإشارة: يعرض/يخفي معلومات التيارات/الفولتية في أسفل النافذة.
مخطط الانقسام: يفصل/يدمج مخططات إشارة التيار والجهد.
عرض الإشارات الرقمية: يتيح لك اختيار أنواع الأحداث الرقمية التي ستعرضها على الرسم البياني.
تعديل تعبير الإشارة:
عمليات رؤية الإشارة
تحرك يمينا - تحرك يسارا: أزرار لتحريك الإشارة المحددة في النافذة.
التكبير - التصغير: أزرار للتكبير - إشارة محددة في النافذة.
العمليات المتعلقة بالمؤشر:
المؤشرات: لتخصيص إعداد المؤشر ليتمكن من تعيين الإشارة المرتبطة، نوع المسار، والدلتا.
إعادة تعيين مؤشر X - إعادة تعيين مؤشر Y: أزرار لإعادة تعيين المؤشرات المسبقة.
العمليات المتعلقة بالمحور:
إعادة تعيين المحور X - إعادة تعيين المحور Y: أزرار لإعادة ضبط المحور المسبق على التوالي في الرسم البياني على التوالي.
إعادة تعيين جميع المحاور: زر لإعادة تعيين جميع المحاور المحددة مسبقا في الرسم البياني.
B
رسم بياني يحتوي على موجات الجهد والتيار المسجلة عبر الزمن. إذا تم ضبطه، فإنه يعرض أيضا إشارات الأحداث الرقمية.
C
معلومات ذات صلة بالتاريخ والوقت الحقيقي للملف المسجل.
D
تغيير ديناميكي في تبويب المعلومات المتعلقة بنافذة الوقت والمؤشر.
E
قائمة لعرض/إخفاء التيار والجهد والإشارات الرقمية في الرسم البياني:
: يسمح لك بتغيير طريقة عرض الإشارة في الرسم البياني
: يسمح بإعادة تعيين الإزاحات
مجال التردد
وصف
الجزء
A
أزرار الحركة:
: توسع منطقة عرض الرسم البياني على الصفحة.
معلومات الإشارة: يعرض/يخفي المعلومات في [D].
مخطط الانقسام: يفصل/يدمج مخططات إشارة التيار والجهد.
B
رسم بياني مع طيف الجهد والتيارات التوافقية المسجلة. يعتمد ذلك على ما يتم اختياره في [E].
C
أزرار لضبط المؤشر.
D
القيم التفصيلية للتيارات/الجهود المعروضة في الرسم البياني.
E
أزرار لعرض التيارات أو الجهد في الرسم البياني.
F
قائمة لعرض/إخفاء إشارات التيار/الجهد في الرسم البياني:
: يسمح لك بتغيير طريقة عرض الإشارة في الرسم البياني
معلومات الملف
عنصر
وصف
اسم الوحدة
نوع الجهاز
اسم علامة قاطع الدائرة
اسم الجهاز المخصص
تاريخ
تاريخ ووقت تسجيل الملف على الجهاز
تردد أخذ العينات
تردد أخذ العينات
تردد الشبكة
التردد القياسي للشبكة الكهربائية
جلسة اختبار نشطة
صحيح: يشير إلى أن الحدث تم تسجيله خلال جلسة اختبار
خطأ: يشير إلى أن الحدث تم تسجيله مع الجهاز في وضع التشغيل
: توسع منطقة عرض الرسم البياني على الصفحة.
: يسمح لك بتغيير طريقة عرض الإشارة في الرسم البياني
: يسمح بإعادة تعيين الإزاحات
