LSIG es la prueba para verificar las protecciones LSIG* actividad de disparo. La prueba se ejecuta en el flujo de cálculo de intersecciones entre curvas de intervención de la(s) protección(es) elegida(s). La herramienta es gratuita para todos los niveles de rol asignados a los usuarios. La habilitación de las casillas de protección depende de la situación actual de presencia de protección. Si no hay ninguna protección (L,S,I,G) en el dispositivo, la protección correspondiente aparecerá en gris y no podrá seleccionarse para la prueba.
*Protección contra sobrecorrientes de larga duración, protección contra cortocircuitos de corto tiempo, protección contra corriente instantánea, protección contra fallos a tierra

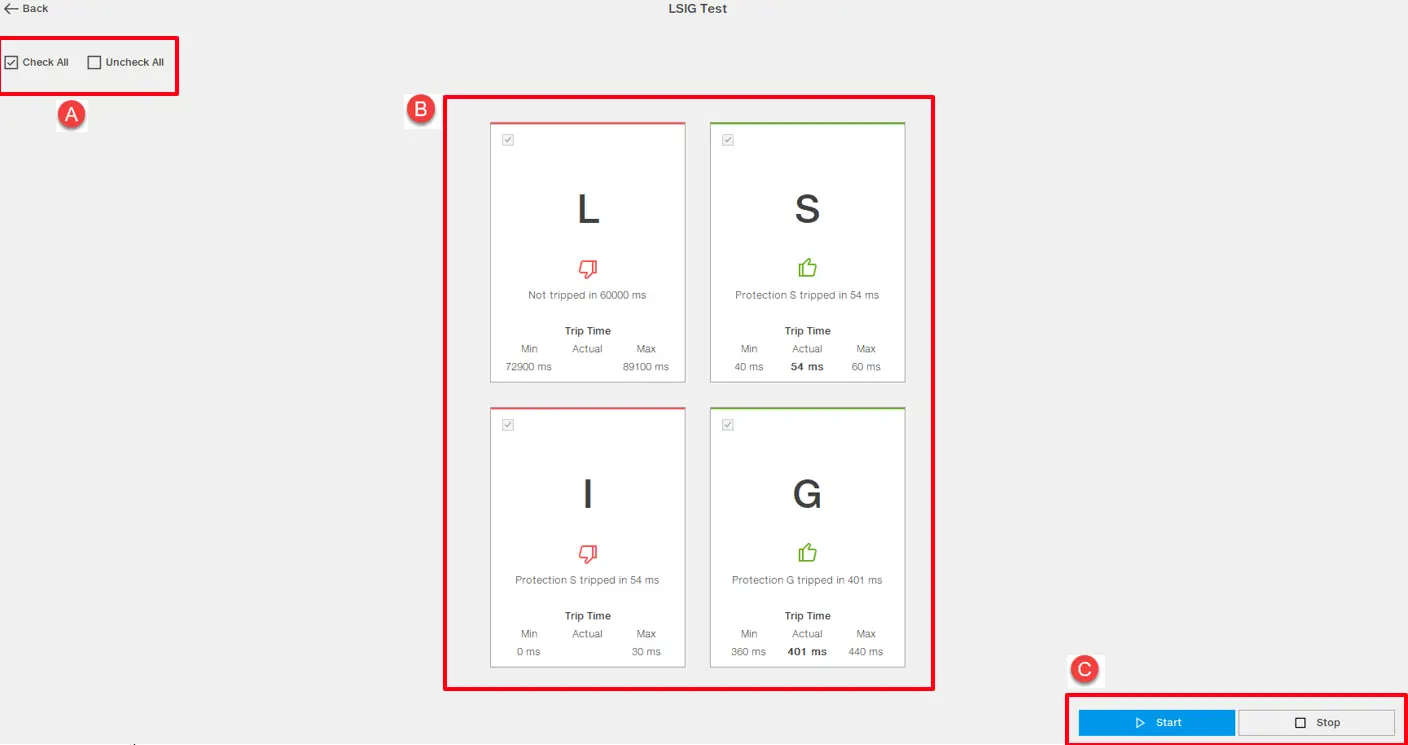

Resumen de la herramienta
DESCRIPCIÓN DE LA PARTE
A
Marca el área de casillas para gestionar varias opciones de protecciones
B
Selección de pruebas de protección y área de resultado
C
Área del botón de inicio/detener para gestionar la ejecución de la prueba
Más detalles para la sección de pruebas relacionada con la pestaña Protección:
Descripción
de la pieza
A
Marque la casilla para seleccionar Protección a probar
B
Identificador de protección
C
El icono que muestra el resultado de la prueba para esa protección, fallo o éxito específico
D
El resultado de la prueba para la protección específica
E
Información relacionada con el tiempo de viaje para esa protección específica. Mínimo se refiere al tiempo mínimo esperado, Actual al tiempo de viaje y Máximo al tiempo máximo esperado en segundos.
Los pasos para realizar la prueba LSIG:
El usuario selecciona la(s) protección(es) deseada(s) marcando la casilla de verificación para cada una. Para gestionar la selección múltiple de protecciones, se pueden marcar las opciones de casilla "Comprobar todo" y "Todo desmarcado".
El usuario hace clic en el botón "Iniciar" para ejecutar la prueba de las protecciones seleccionadas. El icono (C) se actualizará para informar al usuario sobre el progreso y se cambiará a "En Funcionamiento".
Una vez concluida la prueba (los resultados de cada protección pueden consultarse desde los iconos), la herramienta solicita al usuario que genere un informe. Si el usuario da su consentimiento, el informe se genera y se abre automáticamente. Además, el informe generado estará disponible en la sección "Historial de pruebas" incluso si el usuario no tiene ningún dispositivo conectado.
El informe generado contiene páginas de resultados para cada protección probada y una página dedicada que muestra los resultados de cada protección en una tabla consultable.
