LSIG to test mający na celu weryfikację aktywności wywoływania ochrony LSIG*. Test jest wykonywany w procesie obliczania przecięć między krzywymi interwencji wybranej ochrony. Narzędzie jest bezpłatne do używania na wszystkich poziomach ról przypisanych użytkownikom. Włączanie kafelków ochronnych zależy od aktualnej sytuacji obecności ochrony. Jeśli w urządzeniu nie ma żadnej ochrony (L,S,I,G), odpowiadająca jej ochrona będzie wyszarzona i nie będzie mogła zostać wybrana do testów.
*Ochrona przed przeciążeniem długoterminowym, ochrona przed krótkotrwałym zwarciem, ochrona prądu natychmiastowego, ochrona przed zwarciem uziemienia

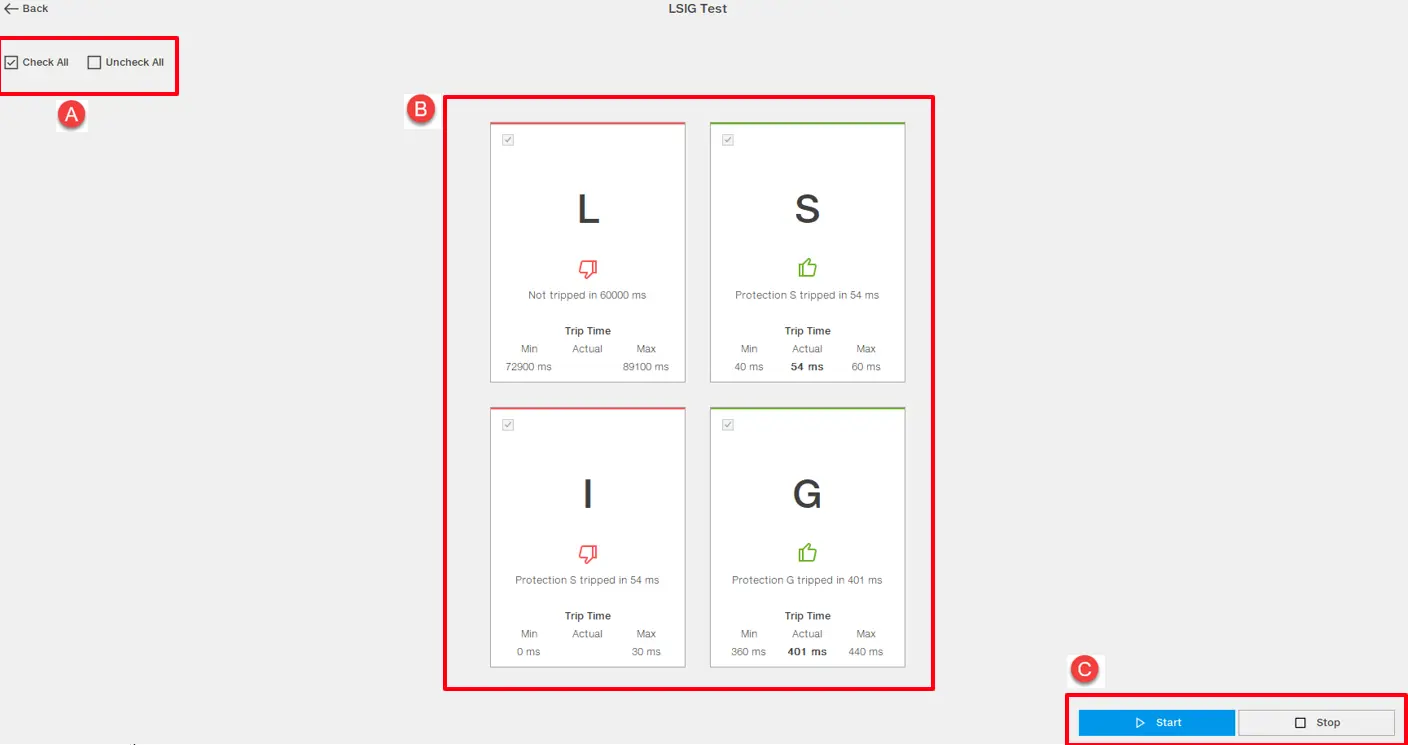

Przegląd narzędzi
OPIS CZĘŚCI
A
Pole pola zaznaczania do zarządzania wieloma wyborami zabezpieczeń
B
Wybór testu ochrony i obszar wyników
C
Obszar przycisków Start / Stop do zarządzania wykonywaniem testu

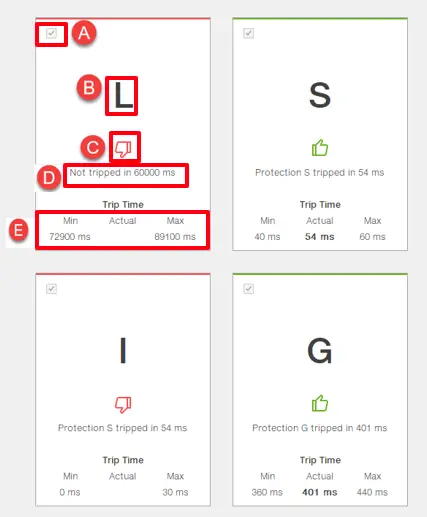

Dalsze szczegóły dotyczące sekcji testowej zakładki Ochrona:
Opis
części
A
Zaznacz pole wyboru Ochrona do testu
B
Identyfikator ochrony
C
Ikona pokazuje wynik testu dla konkretnej ochrony, niepowodzenia lub sukcesu
D
Wynik testu dotyczący ochrony specyficznej
E
Informacje dotyczące czasu podróży dla tej konkretnej ochrony. Min oznacza oczekiwany minimalny czas, Actual to czas podróży, a Max oznacza oczekiwany maksymalny czas w sekundach.
Kroki przeprowadzenia testu LSIG:
Użytkownik wybiera pożądaną ochronę/zabezpieczenia, zaznaczając pole wyboru dla każdej z nich. Aby zarządzać wyborem wielu zabezpieczeń, można kliknąć opcje "Zaznacz wszystko" i "Odznacz wszystko".
Użytkownik klika przycisk "Start", aby uruchomić test wybranych zabezpieczeń. Ikona (C) zostanie zaktualizowana, aby informować użytkownika o postępach i zostanie zmieniona na "Działające".
Po zakończeniu testu (wyniki dla każdej ochrony można sprawdzić z ikon), narzędzie prosi użytkownika o wygenerowanie raportu. Jeśli użytkownik wyrazi zgodę, raport jest generowany i otwierany automatycznie. Ponadto wygenerowany raport będzie dostępny w sekcji "Historia testów" nawet jeśli użytkownik nie ma podłączonego urządzenia.
Wygenerowany raport zawiera strony wyników dla każdej testowanej ochrony oraz dedykowaną stronę, która wyświetla wyniki dla każdej ochrony w tabeli umożliwiającej konsultację.
