المسار في العرض الكلاسيكي: العرض الكلاسيكي > مسجل البيانات
وصف الدالة
تسمح وظيفة Datalogger بتسجيل البيانات المرتبطة بحدث المحفز. البيانات المسجلة هي:
القياسات التناظرية، أي تيارات الطور وجهود الخط إلى الخط
الأحداث الرقمية، مثل أحداث الحماية أو الإنذارات، إشارات حالة قاطع الدائرة، انقطاعات الحماية.
مهم: الوظيفة التي تتطلب Datalogger مصدر جهد مساعد.
مبدأ التشغيل
عند تفعيل مسجل البيانات وتفعيله، يقوم الجهاز بجمع البيانات باستمرار عن طريق ملء وتفريغ مخزن داخلي (B).
إذا تم مواجهة حدث المحفز (A)، يقطع الجهاز عملية الاستحواذ فورا أو بعد زمن يمكن تعريفه من قبل المستخدم يسمى تأخير التوقف (C). بعد ذلك، يتم حفظ جميع البيانات في النافذة (D)، والتي يمكن تنزيلها على الكمبيوتر للقراءة والتحليل.
يقوم التسجيل التالي بكتابة السجل السابق في ذاكرة الجهاز.
Datalogger in Ekip Connect
من Ekip Connect يمكن تنفيذ الإجراءات التالية:
تفعيل/تعطيل الدالة
بدء وإيقاف التسجيل
تكوين معلمات التسجيل
قم بتحميل التسجيل لتحليله باستخدام وظيفة Data Viewer
>> لمزيد من التفاصيل حول الأجهزة المدعومة والمتطلبات لكل منها، يرجى الرجوع إلى الوثيقة 9AKK108467A9238 المتوفرة هنا.

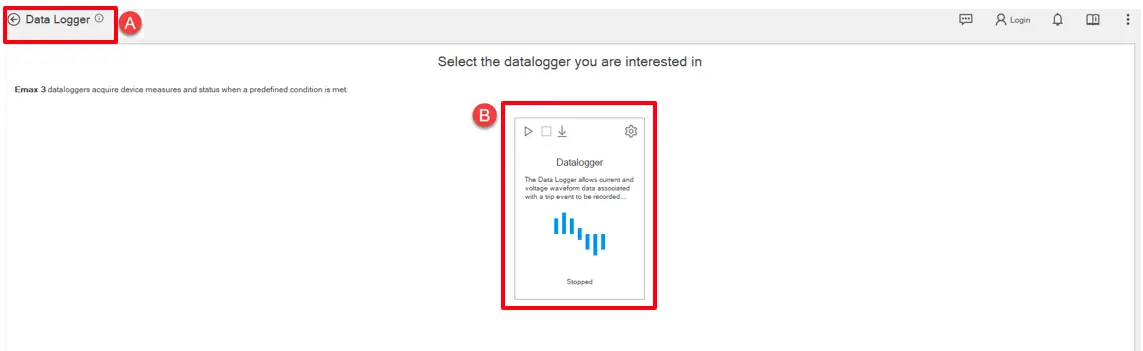

كيف يبدو
الجزء
الوصف
A
زر للعودة إلى القائمة الأدوات
B
تخطيط الأدوات حيث يمكن تنفيذ عمليات لوجر البيانات.
Datalogger layout tooltip
الجزء
الوصف
A
منطقة زر التلميح
البداية: زر لبدء تسجيل البيانات
توقف: زر لإنهاء تسجيل مسجل البيانات الجاري.
تحميل: زر لتحميل مسجل البيانات المسجل. يتم تفعيل هذا الزر فقط إذا تم إيقاف مسجل البيانات.
تسمية ديناميكية لإبلاغ المستخدم بحالة مسجل البيانات. الحالة المتاحة هي جاهز، تعمل ومتوقفة.
مسجل بيانات الإعدادات
يتم الإعداد بشكل رئيسي من نافذة "الخيارات" التي يتم الوصول إليها عبر زر "تنزيل الخيارات" من التلميح.

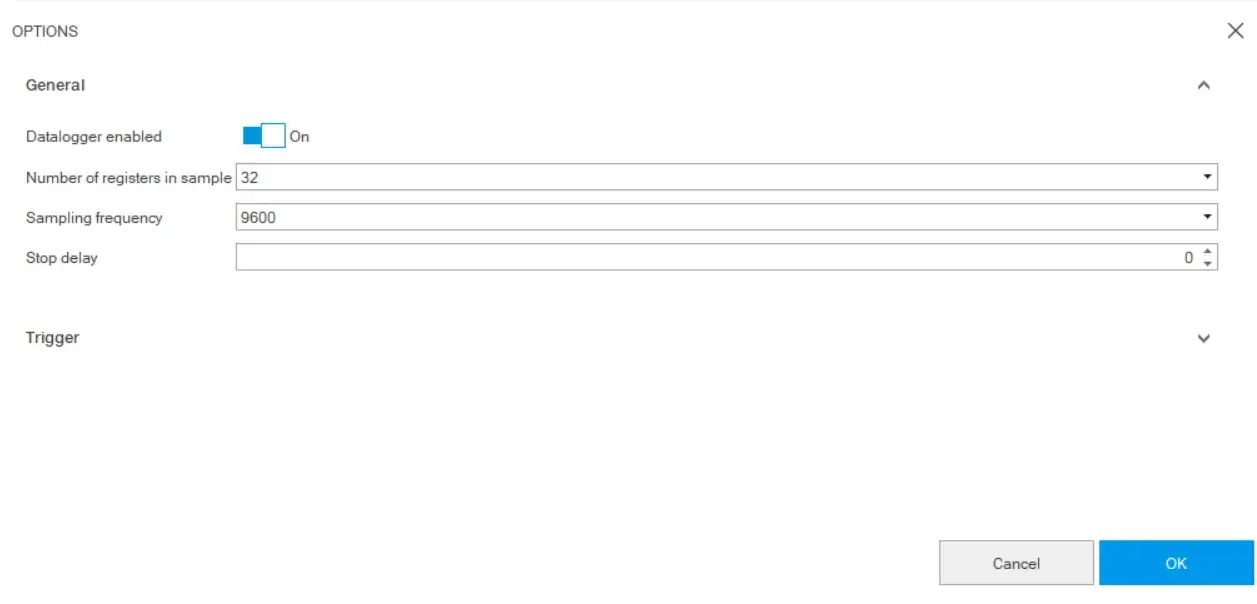

كانت نافذة الخيارات تتكون بشكل رئيسي من جزأين؛ قسمي "عام" و"الزناد".
في القسم "عام"، يتم إدارة تمكين الدالة والتكوين المعتاد لموثق البيانات. يقرر المستخدم رقم السجل في العينة، وتكرار أخذ العينة، وتأخير التوقف لسجل مسجل البيانات هذا.
العنصر
الوصف
Datalogger enabled
زر لتفعيل أو تعطيل وظيفة مسجل البيانات
عدد السجلات في العينة
عدد السجلات في العينة (8، 16، 32)
تردد أخذ العينات
تكرار جمع البيانات. كلما ارتفع تردد العينات، قصر مدة التسجيل. (1200, 2400, 4800, 9600)
إيقاف التأخير
زر لتعيين تأخير التوقف. يشير إلى مدة التسجيل بالثواني بعد حدث المحفز. الحد الأقصى هو 10 ثوان ومتاح.
في قسم الزناد، يختار المستخدم المحفز المطلوب من قائمة أحداث المشغل.
ابدأ التسجيل
مع اتصال الجهاز والتواصل مع Ekip Connect، انقر على أدوات > مسجل البيانات.
تحقق من أن حالة الأمر لتفعيل الوظيفة (خيارات التنزيل --> تفعيل) مفعلة .
انقر على قسم "العام" وضبط التسجيل.
لإلغاء التغييرات، اضغط على الإلغاء. لحفظ الإعدادات، اضغط على OK : يتم حفظ الإعدادات تلقائيا ونقلها إلى الجهاز.
انقر على الزناد وحدد نوع الزناد.
لإلغاء التغييرات، اضغط على الإلغاء. لحفظ الإعدادات، اضغط على OK: يتم حفظ الإعدادات تلقائيا ونقلها إلى الجهاز.
انقر على Start Datalogger: تم تهيئة التسجيل.
انقر على إيقاف تسجيل البياناتr: التسجيل متوقف وجاهز للتحميل.
مهم: بمجرد التشغيل، تظل الوظيفة نشطة على الجهاز بغض النظر عن حالة الاتصال والاتصال مع Ekip Connect.
حمل تسجيل
مع توصيل الجهاز والتواصل، اضغط على تحميل Datalogger .
ملاحظة: زر التنزيل متاح فقط إذا كان هناك تسجيل.
اختر مكان حفظ الملف والفترة الزمنية للتسجيل الذي تريد تحميله: Ekip Connect يحفظ ملف .abb اسمه وفقا للصياغة التالية: CBTagName_Datalogger_YYYYMMDDhh:mm:ss.
ملاحظة: إذا كان التواصل مع الجهاز عبر اتصال نقطة إلى نقطة، فقد يستغرق تنزيل الملف ما يصل إلى 5-10 دقائق. مع اتصال شبكة الحافلة، تكون العملية أسرع.
قم بتنزيل فترة التسجيل فقط مع بيانات مفيدة لتقليل أوقات التحميل.
يرجى مراجعة الجدول أدناه الذي يوضح العلاقة بين التكرار والسجل في العينة مع حجم ملف مسجل البيانات القابل للتسجيل.
العينات
التردد (هرتز)
عدد
السجل في العينة
حجم
ملف (ملفات Datalogger)
1200
8
13.6
16
6.8
32
3.4
2400
8
6.8
16
3.4
32
1.7
4800
8
3.4
16
1.7
32
0.85
9600
8
1.7
16
0.85
32
0.425
Datalogger Pro
يسمح Data Logger Pro بتسجيل الموجة الحالية والجهدية، والتنبيهات، والإشارات الرقمية المرتبطة بحدث ما. بطاقة SD مثبتة على قاطع الدائرة ضرورية لهذه الوظيفة، مما يتيح فترات تسجيل أطول. بالإضافة إلى ذلك، توفر نسخة Pro متغيرات أكثر مقارنة بالنسخة الأساسية، مما يوفر نظرة شاملة على أحداث النظام.
شرط P:
الأداة متاحة للعمل فقط إذا كان "Datalogger Pro" Digital Upgrade موجودا ومفعلا في قاطع Sace Emax 3 المتصل.
الأداة قابلة للتشغيل بذاكرة الفلاش (بطاقة SD)، والتي يجب أن تلبي المواصفات التالية:
بطاقات SD القياسية <= 2GB غير مدعومة.
تدعم بطاقات SD الممتدة أو عالية السعة* حتى 512 جيجابايت.
*يتم إصدار تحذير إذا كان حجم بطاقة SD <48GB
عندما يتم استيفاء جميع المتطلبات المسبقة، سيظهر قسم Datalogger Pro. انقر على زر الخيارات لتنفيذ الإعدادات.

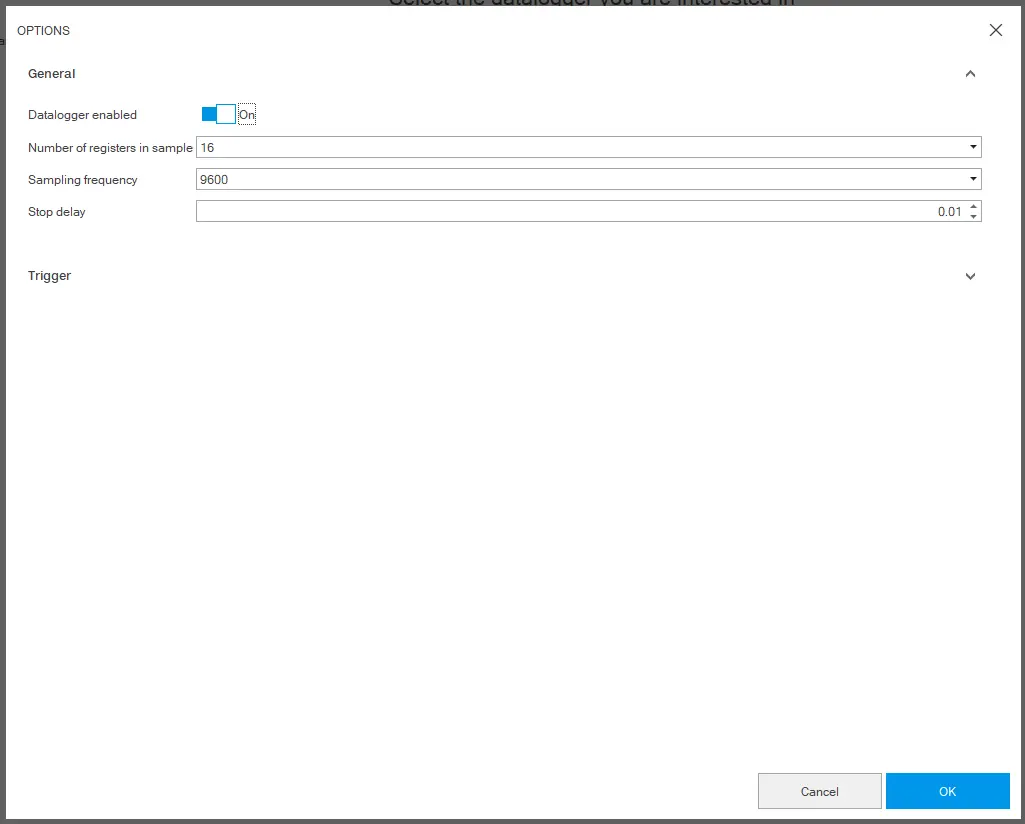

من خلال الوصول إلى قسم "العام"، يمكن تعيين معلمات مثل عدد السجلات في العينة، وتكرار العينة، وتأخير التوقف، وتفعيل مسجل البيانات.
العنصر
الوصف
Datalogger enabled
تفعيل/تعطيل وظيفة مسجل البيانات
عدد السجلات في العينة
عدد السجلات في العينة (8، 16، 32، 64)
تردد أخذ العينات
تكرار جمع البيانات. كلما ارتفع تردد العينات، قصر مدة التسجيل. (1200, 2400, 4800, 9600)
إيقاف التأخير
قم بتعيين تأخير التوقف، والذي يتوفر فقط إذا تم اختيار نمط "الزناد الواحد". يشير إلى مدة التسجيل بالثواني بعد حدث المحفز. الحد الأقصى هو 10 ثوان.
في قسم "الزناد" هناك طريقتان متاحتان، "الزناد الواحد" أو "الزناد المتعدد". الأخير يتيح إمكانية إعداد ما يصل إلى ثلاثة مشغلات مختلفة.
المشغلة الواحدة
في نمط الزناد الواحد، يمكنك تعيين نوع الزناد من قائمة أحداث المحفز المحددة مسبقا أو حتى نوع مخصص حسب احتياجاتك.
الزناد المتعدد
في وضع المحفزات المتعددة، يمكنك تعيين أنواع الزناد بشكل مستقل لما يصل إلى 3 مشغلات. يمكن تسجيل ما يصل إلى 30 حدث تفعيل إجمالي خلال تسجيل واحد.
الجزء
الوصف
طريقة الزناد
تفعيل وضع المحفزات المتعددة.
الزناد
اختر المحفز الذي ترغب في تعيينه.
نوع الزناد
حدد النوع من قائمة أحداث المحفز. هناك خيار لتعيين حدث محفز مخصص حسب الرغبة عن طريق اختيار نوع الزناد المخصص.
قيمة السجل
اضبط نوع حدث الزناد بالعدد العشري السداسي
ابدأ التسجيل
مع اتصال الجهاز والتواصل مع Ekip Connect، انقر على Classic View > Datalogger Advanced > بطاقة SD وتأكد من أن حالة بطاقة SD سليمة.
بعد ذلك، انقر على أدوات > Data Logger Pro.
انقر على خيارات التحميل وقم بضبط التسجيل في قسم "العام". تأكد من تفعيل مسجل البيانات.
لإلغاء التغييرات، اضغط على الإلغاء. لحفظ الإعدادات، اضغط على تطبيق: يتم حفظ الإعدادات تلقائيا ونقلها إلى الجهاز.
انقر على Trigger وحدد النمط مع نوع المشغل.
لإلغاء التغييرات، اضغط على الإلغاء. لحفظ الإعدادات، اضغط على تطبيق: يتم حفظ الإعدادات تلقائيا ونقلها إلى الجهاز.
انقر على Start Datalogger لتهيئة التسجيل.
انقر على إيقاف مسجل البيانات لإيقاف التسجيل.
حمل تسجيل
انقر على تحميل مسجل البيانات وستظهر لك نافذة تحتوي على أقسام مخصصة يجب ملؤها واختيارها.
اسم الملف
اختر اسم ملف datalogge والمجلد. اسم الملف الافتراضي يكون بصيغةhh:mm:ss CBTagName_Datalogger_YYYYMMDD. يجب أن يكون امتداد الملف دائما ".abb".
اختيار إزاحة الزناد
يسمح لك باختيار حدث المحفز الذي سيتم تحميله في حال تم اختيار نمط المشغلات المتعددة.
اختيار الإزاحة الحر
يوفر مؤشر على الجدول الزمني الذي يمكنك من خلاله اختيار الطابع الزمني لبدء عملية التحميل. يسمح ذلك بأن تكون نافذة التحميل مركزة على وقت مطلق. متاح عند اختيار طريقة المشغلات المتعددة.
نافذة زمنية
نافذة زمنية لاختيار بداية ونهاية التنزيل. يمكنك تقليل أو تكبير النافذة بتمرير المؤشرين.
يمكن تحميل ملف مسجل البيانات بطريقتين مميزتين:
من خلال Ekip Connect عندما تكون بطاقة SDلا تزال مركبة في وحدة السفر Ekip Aware
عن طريق فصلبطاقة SD من القاطع وتوصيلها مباشرة بجهاز الكمبيوتر الخاص بك. لأداء هذا النوع من العمل، يجب أن يكون قاطع الدائرة في حالة مفتوحة ويجب أن يتم تنفيذ العملية بأمان تام.
إذا اخترت الخيار الثاني، فلن تكون هناك حاجة لتحميل البيانات على Datalogger PRO، لأنك تستطيع فتح التسجيل مباشرة في أداة Dataviewer عن طريق الضغط على زر "فتح البطاقة". الحد الأقصى لحجم ملف DataLogger بالثواني القابل للتنزيل عبر Ekip Connect دون فك بطاقة SD يعرف بمزيج دقيق من عدد السجلات والتردد المستخدم:
التردد
سجل
الحجم (الحجم)
1200
8
218.453
16
109.227
32
54.613
64
27.307
2400
8
109.227
16
54.613
32
27.307
64
13.653
4800
8
54.613
16
27.307
32
13.653
64
6.827
9600
8
27.307
16
13.653
32
6.827
64
3.413
إذا كنت ترغب في تحميل ملفات Datalogger التي تتجاوز هذه الحدود، يجب عليك فك تركيب بطاقة SD وتوصيلها مباشرة بجهاز الكمبيوتر الخاص بك. بعد ذلك، يمكنك قراءة بياناته من خلال استخدام أداة Dataviewer.
قم بتنزيل فترة التسجيل فقط مع بيانات مفيدة لتقليل أوقات التحميل.
