試験エリア:LSIG試験

概要

LSIGはLSIG保護* トリップ活動を検証するテストです。この検定は、選択した保護の介入曲線間の交差を計算する過程で実行されます。このツールは、ユーザーに割り当てられたすべての役割レベルで無料で使用できます。保護タイルの有効化は、現在の保護体制の状況に依存します。デバイスに保護(L、S、I、G)がない場合、対応する保護はグレーアウトされ、テストのために選択できません。

_*_{長時間過電流保護、短時間短絡保護、瞬時電流保護、接地故障保護}

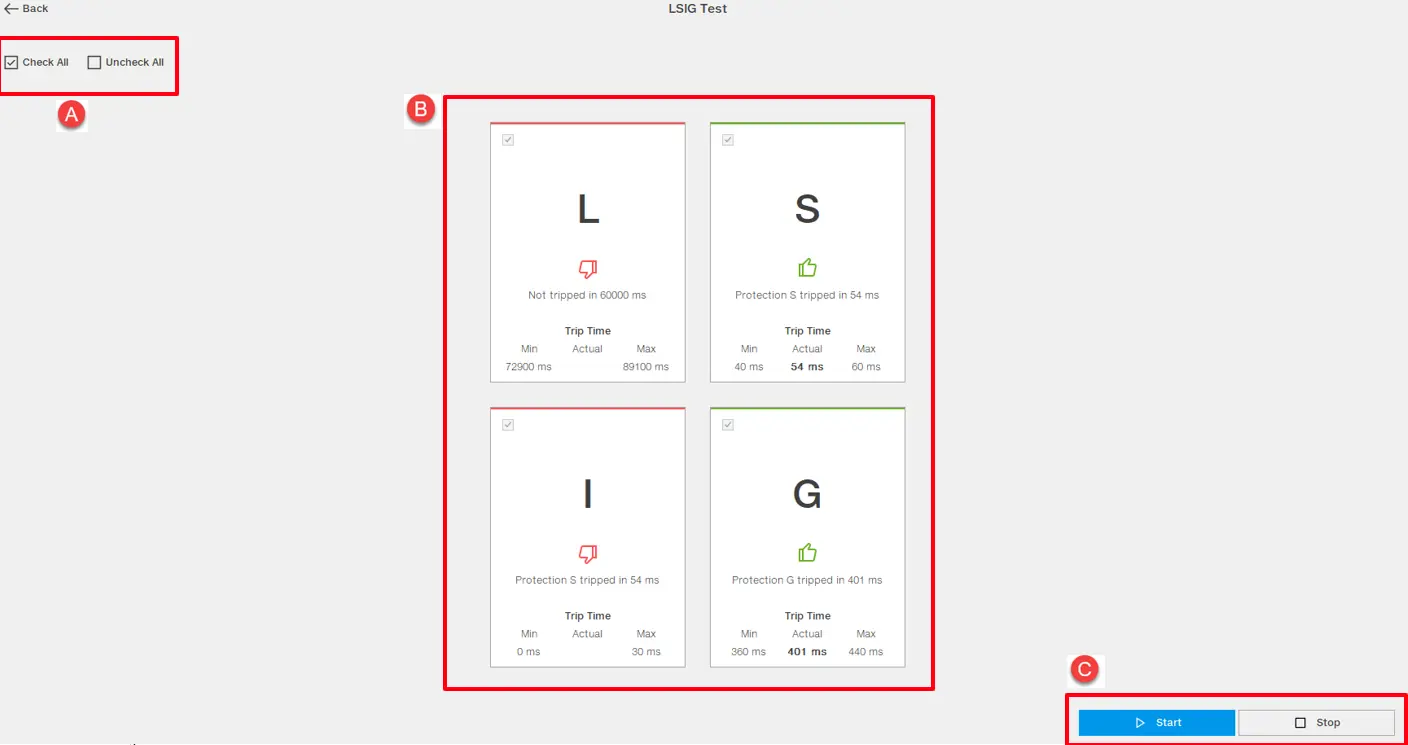

ツール概要

部品	の説明
A	複数の保護オプションを管理するためのチェックボックス欄
B	保護試験の選択と結果領域
C	テスト実行を管理するためのスタート/停止ボタンエリア

テストセクションの保護タブの詳細:

部品	説明
A	テスト対象の保護を選択するためのチェックボックス
B	保護識別子
C	その特定の保護、失敗、成功のテスト結果を示すアイコン
D	特定保護のためのテスト結果
E	その特定の保護に関する移動時間に関する情報です。最小は期待される最小時間、実際の移動時間、最大は秒単位の期待最大時間を指します。

LSIGテストを実行する手順:

ユーザーはそれぞれの保護項目のチェックボックスにチェックを入れます。複数の保護選択を管理するには、「すべてチェック」と「すべてチェックアウト」のチェックボックスをクリックできます。
ユーザーは「スタート」ボタンをクリックして、選択した保護のテストを実行します。アイコン(C)は進行状況を知らせるために更新され、「ランニング中」に変更されます。
テストが終了すると(各保護の結果はアイコンから確認可能)、ツールはユーザーにレポート作成を促します。ユーザーの同意があれば、報告書は自動的に生成・開かれます。さらに、生成されたレポートは、ユーザーが接続されたデバイスを持っていなくても「テスト履歴」セクションで閲覧可能です。

生成されたレポートには、各テスト済み保護の結果ページと、各保護の結果を閲覧可能な表で表示する専用ページが含まれています。
