LSIG è il test per verificare le protezioni LSIG* attività di Sgancio. Il test viene eseguito nel flusso di calcolo delle intersezioni tra curve di intervento della protezione/e scelta. Lo strumento è gratuito per tutti i livelli di ruolo assegnati agli utenti. L'attivazione delle tessere di protezione dipende dalla situazione attuale della presenza protettiva. Se non è presente alcuna protezione (L,S,I,G) nel dispositivo, la corrispondente protezione sarà visualizzata in grigio e non potrà essere selezionata per il test.
*Protezione da sovracorrente a lungo tempo, protezione da cortocircuiti a breve tempo, protezione contro corrente istantanea, protezione da guasti a terra

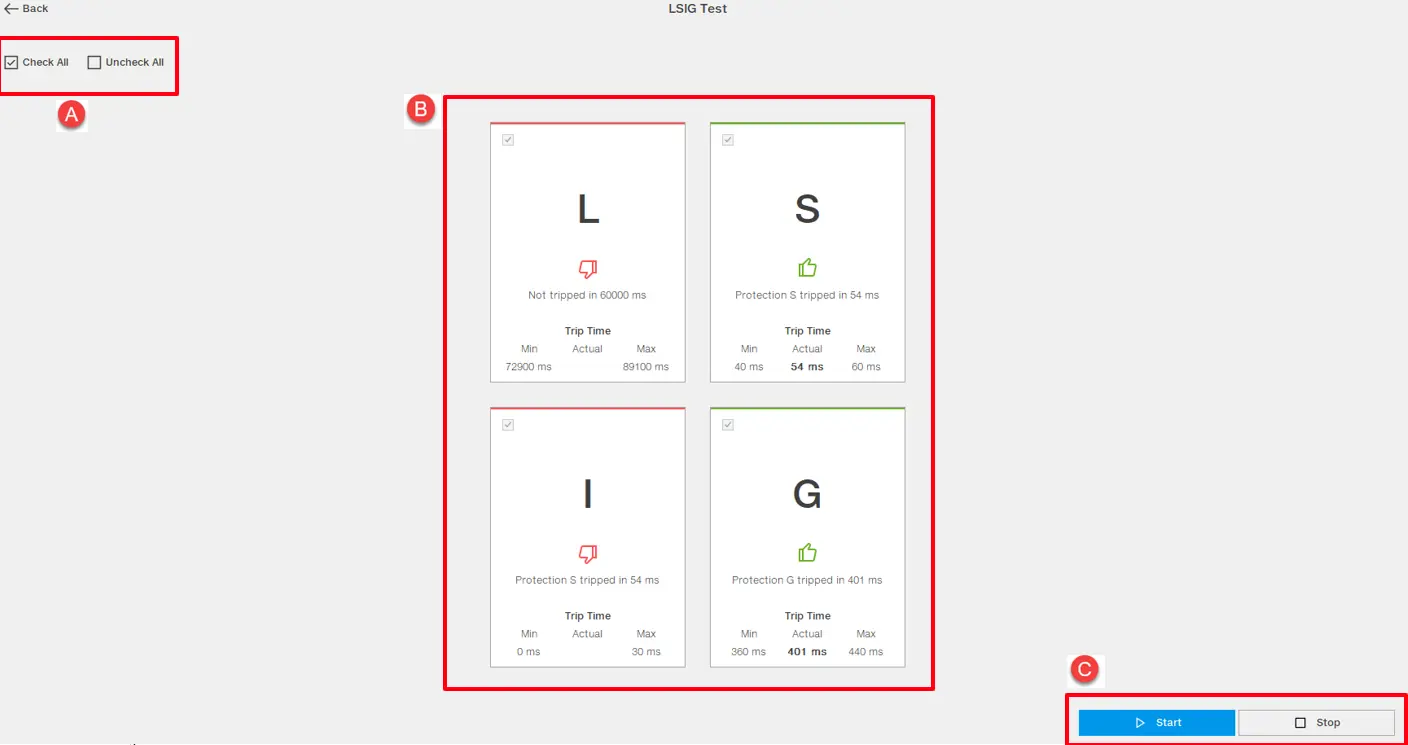

Panoramica degli strumenti
DESCRIZIONE DELLA PARTE
A
Area di spunta per gestire una selezione multipla di protezioni
B
Selezione del test di protezione e area dei risultati
C
Area del pulsante Start / Stop per gestire l'esecuzione del test

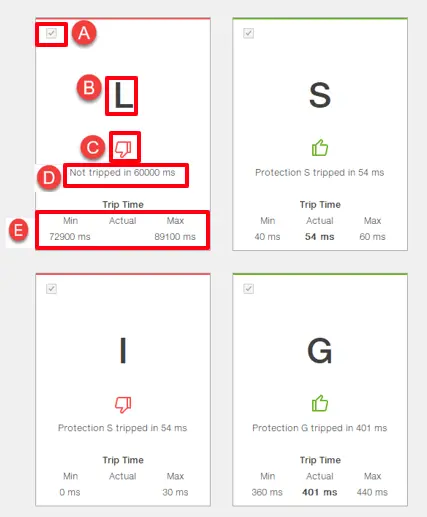

Ulteriori dettagli per la sezione test relative alla scheda Protezione:
Descrizione
della parte
A
Seleziona la casella per selezionare Protezione da testare
B
Identificatore di protezione
C
L'icona che mostra il risultato del test per quella specifica protezione, fallimento o successo
D
Il risultato del test per una protezione specifica
E
Sgancio informazioni relative all'orario di viaggio per quella specifica protezione. Min si riferisce al tempo minimo atteso, Actual al tempo di Sgancio e Max al tempo massimo previsto in secondi.
I passaggi per eseguire il test LSIG:
L'utente seleziona la/le protezioni desiderate selezionando la casella di spunta per ciascuna. Per gestire la selezione di più protezioni, si possono selezionare le opzioni "Seleziona tutto" e "Tutto non selezionato".
L'utente clicca sul pulsante "Start" per eseguire il test delle protezioni selezionate. L'icona (C) verrà aggiornata per informare l'utente dei progressi e sarà cambiata in "In corso".
Una volta concluso il test (i risultati di ogni protezione possono essere consultati dalle icone), lo strumento invita l'utente a generare un rapporto. Se l'utente acconsente, il report viene generato e aperto automaticamente. Inoltre, il report generato sarà disponibile nella sezione "Cronologia dei test" anche se l'utente non ha alcun dispositivo connesso.
Il report generato contiene pagine dei risultati per ogni protezione testata e una pagina dedicata che mostra i risultati di ciascuna protezione in una tabella consultabile.
