LSIG je test, který ověřuje aktivitu vypadávání LSIG ochrany* . Test se provádí v průběhu výpočtu průniků mezi intervenčními křivkami zvolené ochrany/s. Nástroj je zdarma použitelný pro všechny úrovně rolí přiřazených uživatelům. Zapnutí ochranných dlaždic závisí na aktuální situaci přítomnosti ochrany. Pokud v zařízení není žádná ochrana (L,S,I,G), bude odpovídající ochrana zobrazena šedá a nelze ji vybrat pro testování.
*Ochrana proti dlouhodobému přetížení, ochrana proti zkratu, ochrana proti okamžitému proudu, ochrana proti zemnímu poruchu

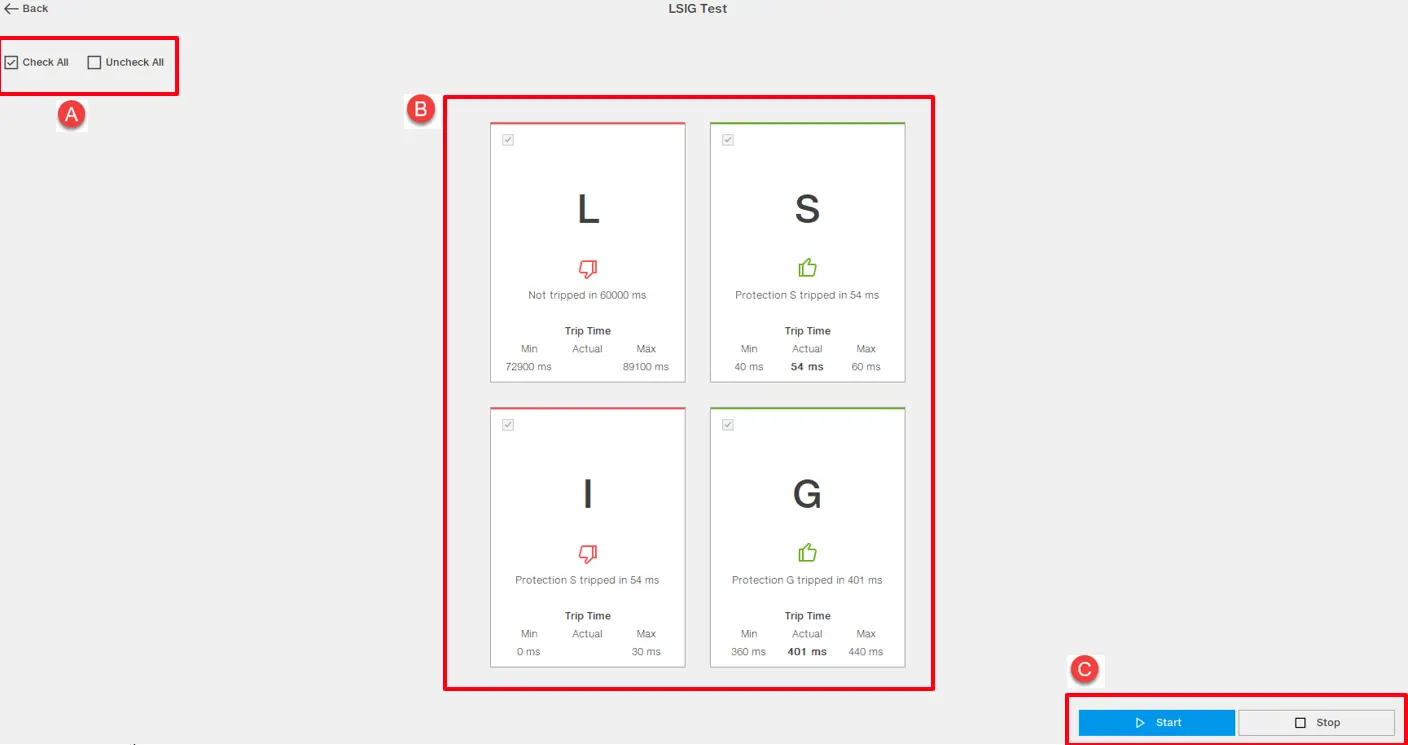

Přehled nástroje
POPIS ČÁSTI
A
Zaškrtnout políčko pro správu více možností ochrany
B
Výběr a oblast výsledků testu ochrany
C
Oblast tlačítek Start / Stop pro správu provádění testu
Další podrobnosti o záložce související s ochranou v sekci testu:
Popis
části
A
Zaškrtnout políčko pro výběr Ochrana pro testování
B
Identifikátor ochrany
C
Ikona, která ukazuje výsledek testu pro danou konkrétní ochranu, neúspěch nebo úspěch
D
Výsledek testu specifické ochrany
E
Informace o době cesty pro konkrétní ochranu. Min označuje očekávaný minimální čas, Actual znamená čas jízdy a Max znamená očekávaný maximální čas v sekundách.
Kroky k provedení LSIG testu:
Uživatel si vybere požadovanou ochranu/ochrany zaškrtnutím políčka pro každou z nich. Pro správu více možností ochrany lze kliknout na volby "Zaškrtnout vše" a "Odškrtnout vše".
Uživatel klikne na tlačítko "Start" a spustí test vybraných ochran. Ikona (C) bude aktualizována tak, aby uživatele informovala o pokroku, a bude změněna na "Running".
Po dokončení testu (výsledky pro každou ochranu lze zobrazit z ikon) nástroj uživatele vyzve k vytvoření reportu. Pokud uživatel souhlasí, hlášení se automaticky vygeneruje a otevře. Navíc bude vygenerovaná zpráva dostupná v sekci "Historie testů" i v případě, že uživatel nemá připojené zařízení.
Generovaná zpráva obsahuje stránky s výsledky pro každou testovanou ochranu a speciální stránku, která zobrazuje výsledky pro každou ochranu v konzultovatelné tabulce.
