LSIG je test za provjeru aktivnosti ispuštanja LSIG zaštita*. Test se provodi u tijeku izračunavanja presjeka između intervencijskih krivulja odabrane zaštite. Alat je besplatan za korištenje na svim razinama uloga dodijeljenih korisnicima. Omogućavanje zaštitnih pločica ovisi o trenutnoj situaciji prisutnosti zaštite. Ako u uređaju nema zaštite (L, S, I, G), odgovarajuća zaštita bit će prikazana sivom i ne može se odabrati za testiranje.
*Zaštita od dugotrajnog preopterećenja, zaštita od kratkotrajnog kratkog spoja, zaštita od trenutne struje, zaštita od kvara na zemlji

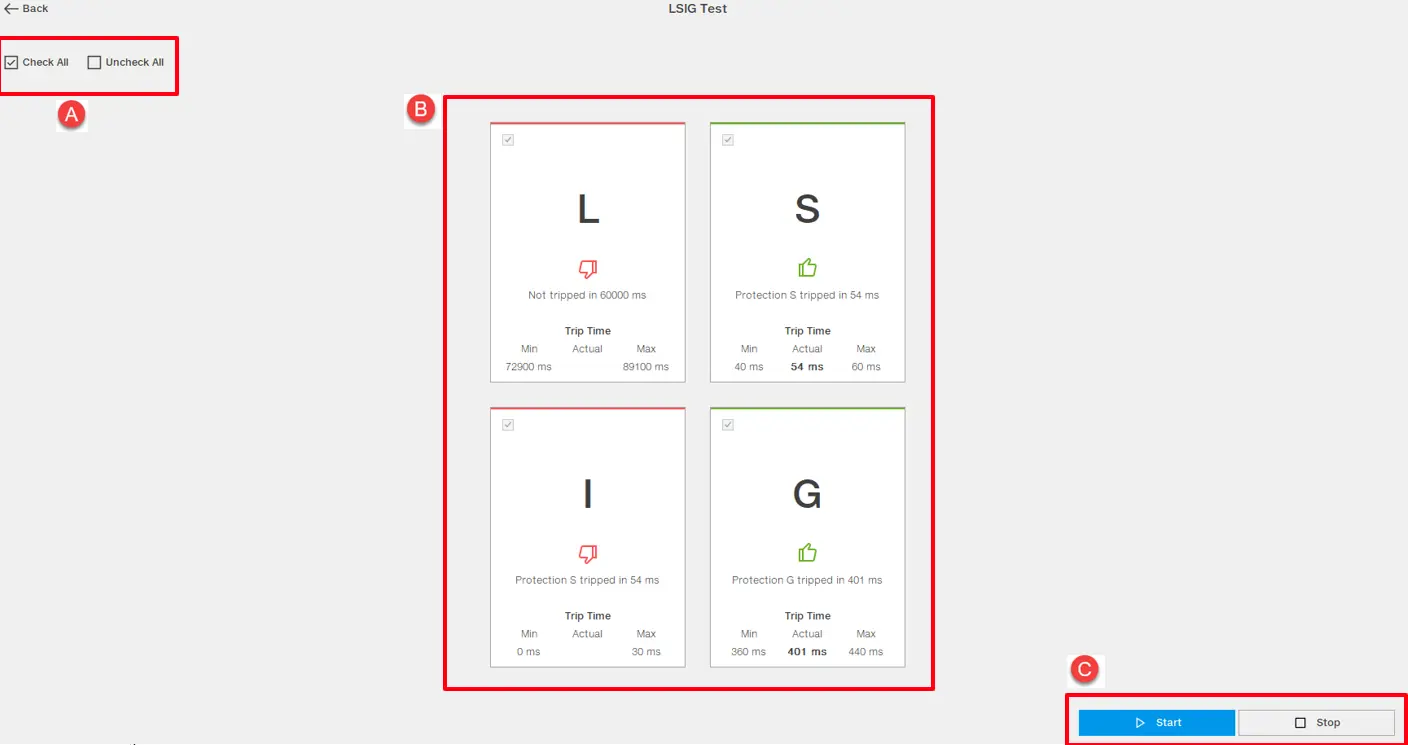

Pregled alata
OPIS DIJELA
A
Polje za označavanje polja za upravljanje višestrukim odabirom zaštita
B
Odabir i područje rezultata zaštitnog testa
C
Područje tipki Start / Stop za upravljanje izvršavanjem testa
Dodatni detalji za odjeljak za testiranje Zaštićena kartica:
Opis
dijela
A
Označite kućicu za odabir Zaštite za testiranje
B
Identifikator zaštite
C
Ikona koja prikazuje rezultat testa za tu specifičnu zaštitu, neuspjeh ili uspjeh
D
Rezultat testa za specifičnu zaštitu
E
Informacije vezane uz vrijeme putovanja za tu specifičnu zaštitu. Min se odnosi na očekivano minimalno vrijeme, Stvarno na vrijeme putovanja, a Max na očekivano maksimalno vrijeme u sekundama.
Koraci za provođenje LSIG testa:
Korisnik odabire željenu zaštitu/zaštite, označavajući kućicu za svaku opciju. Za upravljanje višestrukim odabirom zaštite, moguće je kliknuti opcije "Označi sve" i "Odjavi sve".
Korisnik klikne na gumb "Start" kako bi pokrenuo test odabranih zaštita. Ikona (C) bit će ažurirana kako bi informirala korisnika o napretku i promijenit će se u "Running".
Nakon završetka testa (rezultati za svaku zaštitu mogu se konzultirati putem ikona), alat traži od korisnika da generira izvještaj. Ako korisnik pristane, izvještaj se automatski generira i otvara. Nadalje, generirani izvještaj bit će dostupan u odjeljku "Povijest testiranja" čak i ako korisnik nema povezani uređaj.
Generirani izvještaj sadrži stranice s rezultatima za svaku testiranu zaštitu i posebnu stranicu koja prikazuje rezultate za svaku zaštitu u konzultabilnoj tablici.
