पावर कंट्रोलर: यह कैसा दिखता है

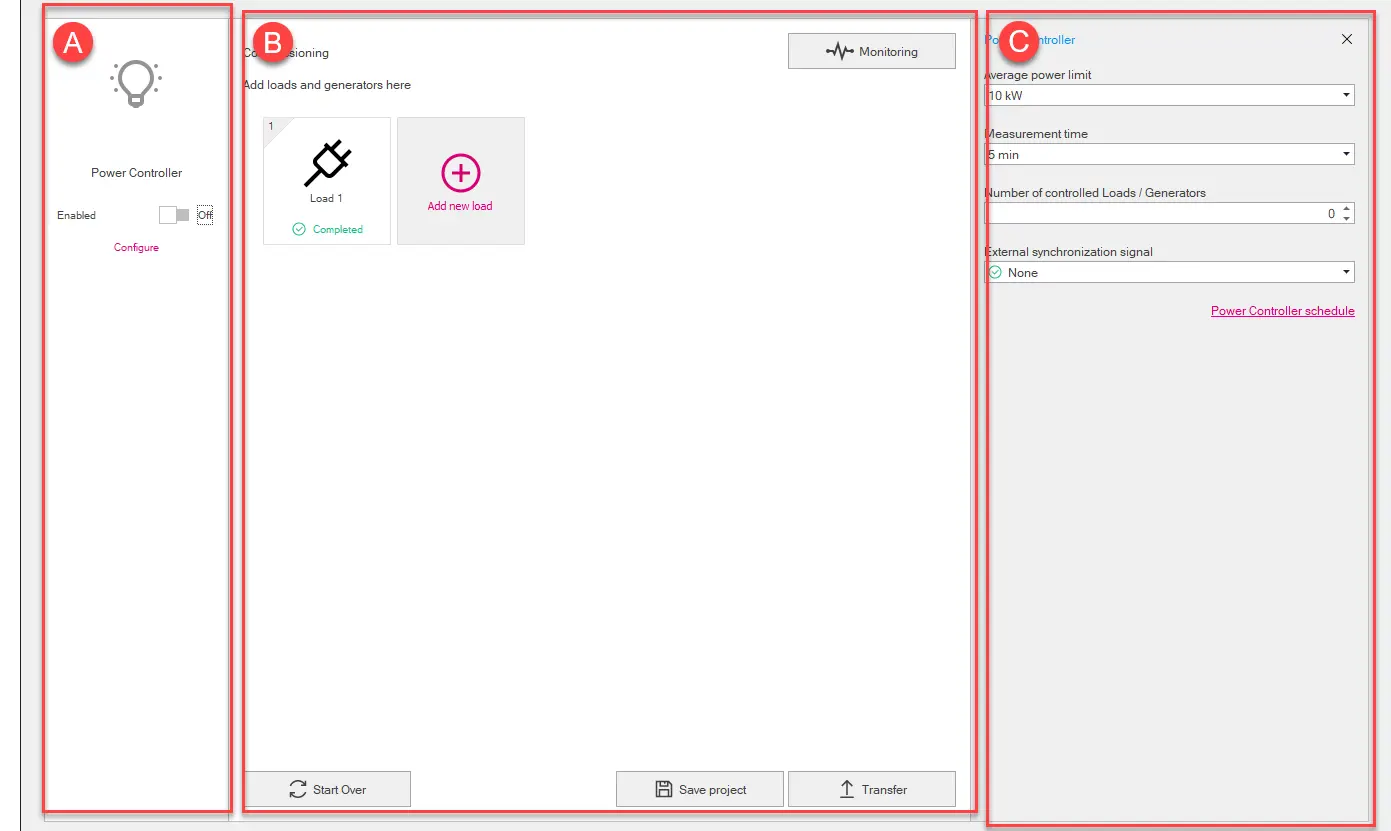

पेज डिजाइन

भाग	या क़िस्‍म
एक	फंक्शन पावर कंट्रोलर क्षेत्र। इसमें निम्नलिखित तत्व शामिल हैं: फ़ंक्शन को सक्षम और अक्षम करने के लिए कमांड बटन कॉन्फ़िगरेशन पैरामीटर प्रदर्शित करने और संपादित करने के लिए कॉन्फ़िगर करें [C].
जन्‍म	भार क्षेत्र। इसमें निम्नलिखित तत्व शामिल हैं: प्रत्येक भार का चित्रमय प्रतिनिधित्व (भार का चित्रमय प्रतिनिधित्व) निगरानी पृष्ठ तक पहुंचने के लिए बटन निगरानी (पृष्ठ निगरानी) बटन लोड जोड़ने के लिए नया लोड जोड़ें बटन किसी अन्य प्रोजेक्ट को खोलने या कोई नया प्रोजेक्ट बनाने के लिए ब्रेकडाउन करें बटन प्रोजेक्ट सहेजें प्रोजेक्ट पीसी पर .pwc प्रारूप में सहेजने के लिए। नोट: .pwc प्रारूप एक मालिकाना प्रारूप है जिसे केवल Ekip Connect के साथ पढ़ा जा सकता है। बटन कॉन्फ़िगरेशन को डिवाइस पर स्थानांतरित करने के लिए स्थानांतरण करें
के आसपास	[A] या [B] (पावर कंट्रोलर: पैरामीटर) में चयनित तत्व के मापदंडों के लिए क्षेत्र। (केवल अगर [ए] में पावर कंट्रोलर का चयन किया गया हो) विंडो पावर कंट्रोलर प्रोग्रामिंग खोलने के लिए बटन

भाग

या क़िस्‍म

एक

फंक्शन पावर कंट्रोलर क्षेत्र। इसमें निम्नलिखित तत्व शामिल हैं:

फ़ंक्शन को सक्षम और अक्षम करने के लिए कमांड
बटन कॉन्फ़िगरेशन पैरामीटर प्रदर्शित करने और संपादित करने के लिए कॉन्फ़िगर करें [C].

जन्‍म

भार क्षेत्र। इसमें निम्नलिखित तत्व शामिल हैं:

प्रत्येक भार का चित्रमय प्रतिनिधित्व (भार का चित्रमय प्रतिनिधित्व)
निगरानी पृष्ठ तक पहुंचने के लिए बटन निगरानी (पृष्ठ निगरानी)
बटन लोड जोड़ने के लिए नया लोड जोड़ें
बटन किसी अन्य प्रोजेक्ट को खोलने या कोई नया प्रोजेक्ट बनाने के लिए ब्रेकडाउन करें
बटन प्रोजेक्ट सहेजें प्रोजेक्ट पीसी पर .pwc प्रारूप में सहेजने के लिए।

नोट: .pwc प्रारूप एक मालिकाना प्रारूप है जिसे केवल Ekip Connect के साथ पढ़ा जा सकता है।

बटन कॉन्फ़िगरेशन को डिवाइस पर स्थानांतरित करने के लिए स्थानांतरण करें

के आसपास

[A] या [B] (पावर कंट्रोलर: पैरामीटर) में चयनित तत्व के मापदंडों के लिए क्षेत्र।
(केवल अगर [ए] में पावर कंट्रोलर का चयन किया गया हो) विंडो पावर कंट्रोलर प्रोग्रामिंग खोलने के लिए बटन

भार का चित्रमय प्रतिनिधित्व

भाग	या क़िस्‍म
एक	असाइन की गई वियोग प्राथमिकता
जन्‍म	लोड के लिए चयनित चिह्न
के आसपास	लोड को सौंपा गया नाम
D	लोड कॉन्फ़िगरेशन स्थिति: पूर्ण: सभी आवश्यक पैरामीटर कॉन्फ़िगर किए गए हैं पूरा नहीं: एक या अधिक आवश्यक पैरामीटर कॉन्फ़िगर नहीं किए गए हैं
	लोड आइकन को अनुकूलित करने के लिए बटन बटन प्रदर्शित करने के लिए, माउस पॉइंटर को लोड के ग्राफिक प्रतिनिधित्व पर रखें।
	लोड हटाने के लिए बटन बटन प्रदर्शित करने के लिए, माउस पॉइंटर को लोड के ग्राफिक प्रतिनिधित्व पर रखें।

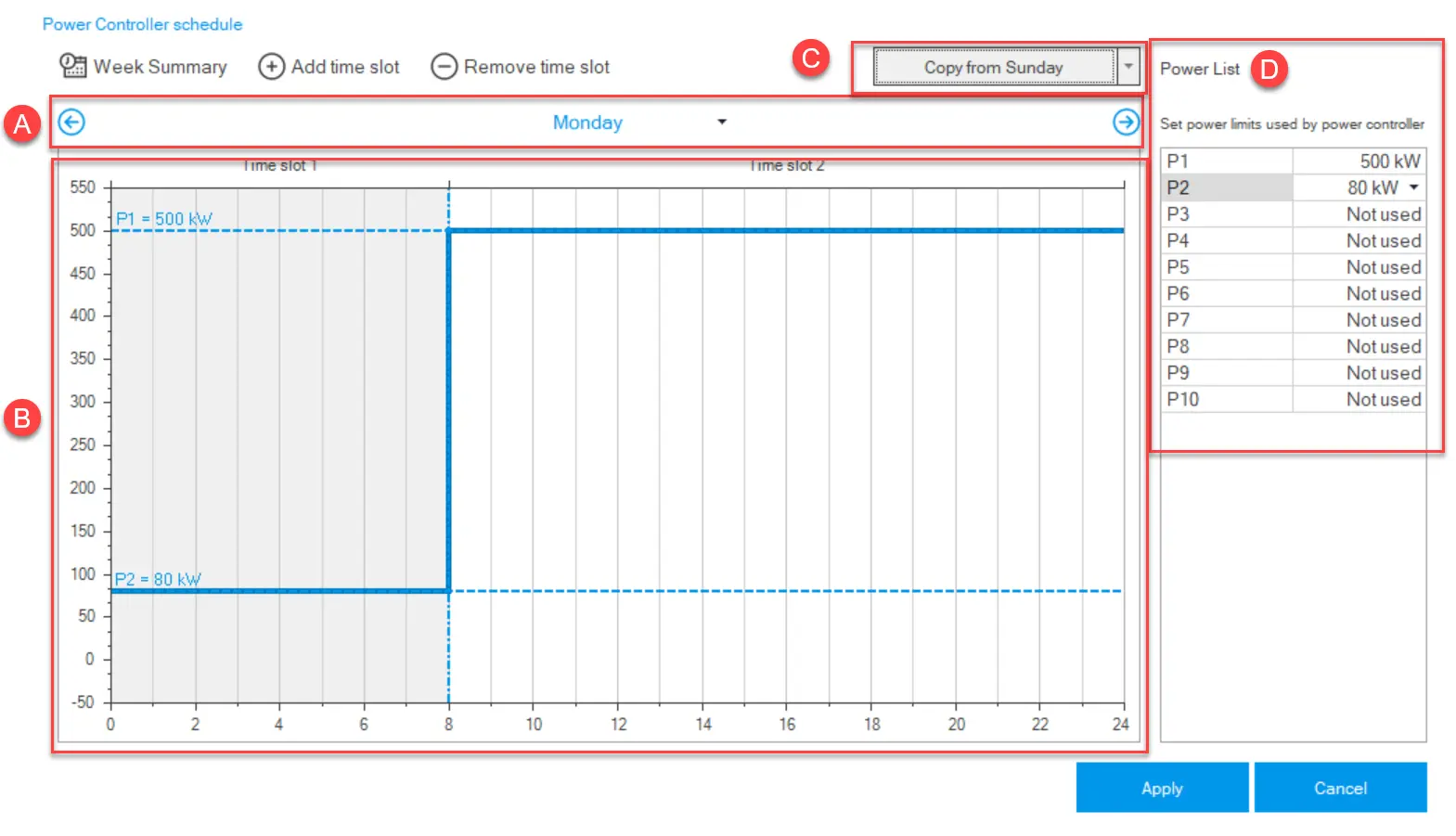

विंडो पावर कंट्रोलर प्रोग्रामिंग

भाग	या क़िस्‍म
सप्ताह का सारांश	पूरे सप्ताह की प्रोग्रामिंग [बी] में दिखाने/छिपाने के लिए बटन। इस दृष्टिकोण में, प्रोग्रामिंग को बदला नहीं जा सकता है।
समय स्लॉट जोड़ें	प्रोग्रामिंग में टाइम स्लॉट जोड़ने के लिए बटन। किसी स्लॉट को परिभाषित करने के लिए, माउस के साथ चुने गए पावर मान (Y-अक्ष) और समय मान (X-अक्ष) पर नीली रेखा का चयन करें और खींचें।
समय स्लॉट निकालें	प्रोग्रामिंग से अंतिम जोड़े गए समय स्लॉट को हटाने के लिए बटन।
एक	प्रदर्शित किए जाने वाले सप्ताह के दिन का चयन करने के लिए आदेश और दिनों के माध्यम से स्क्रॉल करने के लिए बटन।
जन्‍म	प्रोग्रामिंग प्रदर्शन क्षेत्र। एक्स-अक्ष: दिन के घंटे। बिंदीदार रेखा [D] में सेट की गई शक्ति सीमा को इंगित करती है। Y-अक्ष: शक्ति सीमा मान। बिंदीदार रेखा एक समय स्लॉट की शुरुआत/अंत को इंगित करती है। नीली रेखा: पावर कंट्रोलर की प्रोग्रामिंग
के आसपास	किसी अन्य दिन की प्रोग्रामिंग के आधार पर एक दिन की प्रोग्रामिंग को परिभाषित करने के लिए आदेश। आदेश निष्पादित करने के लिए, उस दिन का चयन करें जिससे सूची से प्रोग्रामिंग की प्रतिलिपि बनाएँ और फिर बटन पर क्लिक करें.
D	परिभाषित शक्ति सीमाओं की सूची। 10 बिजली सीमा तक निर्धारित की जा सकती है।

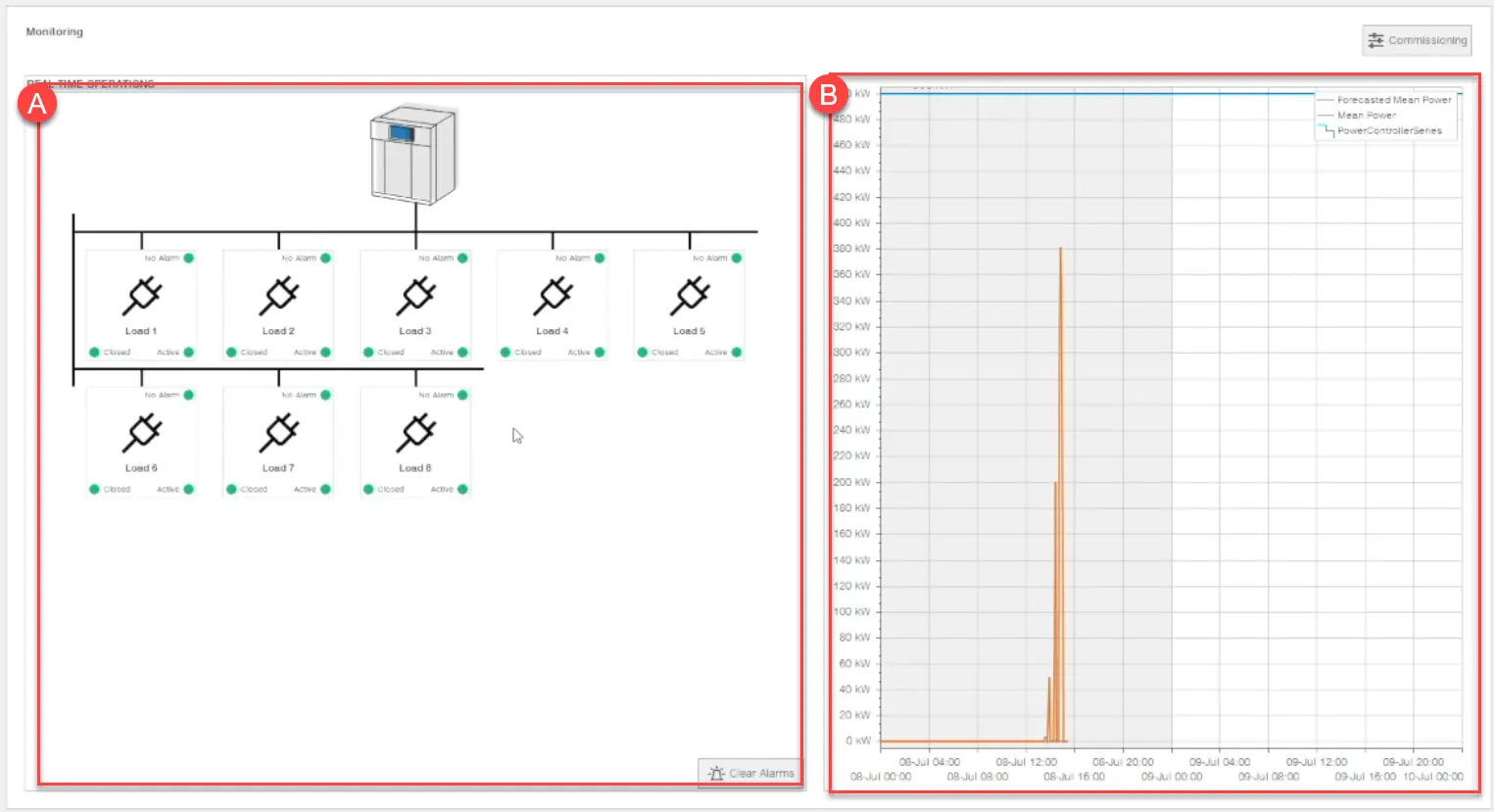

पृष्ठ निगरानी

भाग	विवरण
कमीशन	डिज़ाइन पृष्ठ तक पहुँचने के लिए बटन (पृष्ठ डिज़ाइन)
एक	लोड स्थिति क्षेत्र। प्रत्येक लोड के लिए निम्नलिखित जानकारी प्रदान की जाती है: अलार्म की उपस्थिति सिग्नल की स्थिति लोड स्थिति बटन सभी भारों के अलार्म को आराम करने के लिए अलार्म साफ़ करें।
जन्‍म	ग्राफ: समय (एक्स-अक्ष) और शक्ति (वाई-अक्ष)। उस अवधि के लिए निर्धारित शक्ति सीमा मान, दर्ज की गई औसत शक्ति मान और अनुमानित औसत शक्ति मान प्रदर्शित करता है।

भाग

विवरण

कमीशन

डिज़ाइन पृष्ठ तक पहुँचने के लिए बटन (पृष्ठ डिज़ाइन)

एक

लोड स्थिति क्षेत्र।
प्रत्येक लोड के लिए निम्नलिखित जानकारी प्रदान की जाती है:

अलार्म की उपस्थिति
सिग्नल की स्थिति
लोड स्थिति

बटन सभी भारों के अलार्म को आराम करने के लिए अलार्म साफ़ करें।

जन्‍म

ग्राफ: समय (एक्स-अक्ष) और शक्ति (वाई-अक्ष)। उस अवधि के लिए निर्धारित शक्ति सीमा मान, दर्ज की गई औसत शक्ति मान और अनुमानित औसत शक्ति मान प्रदर्शित करता है।
