Aflstýring: hvernig hún lítur út

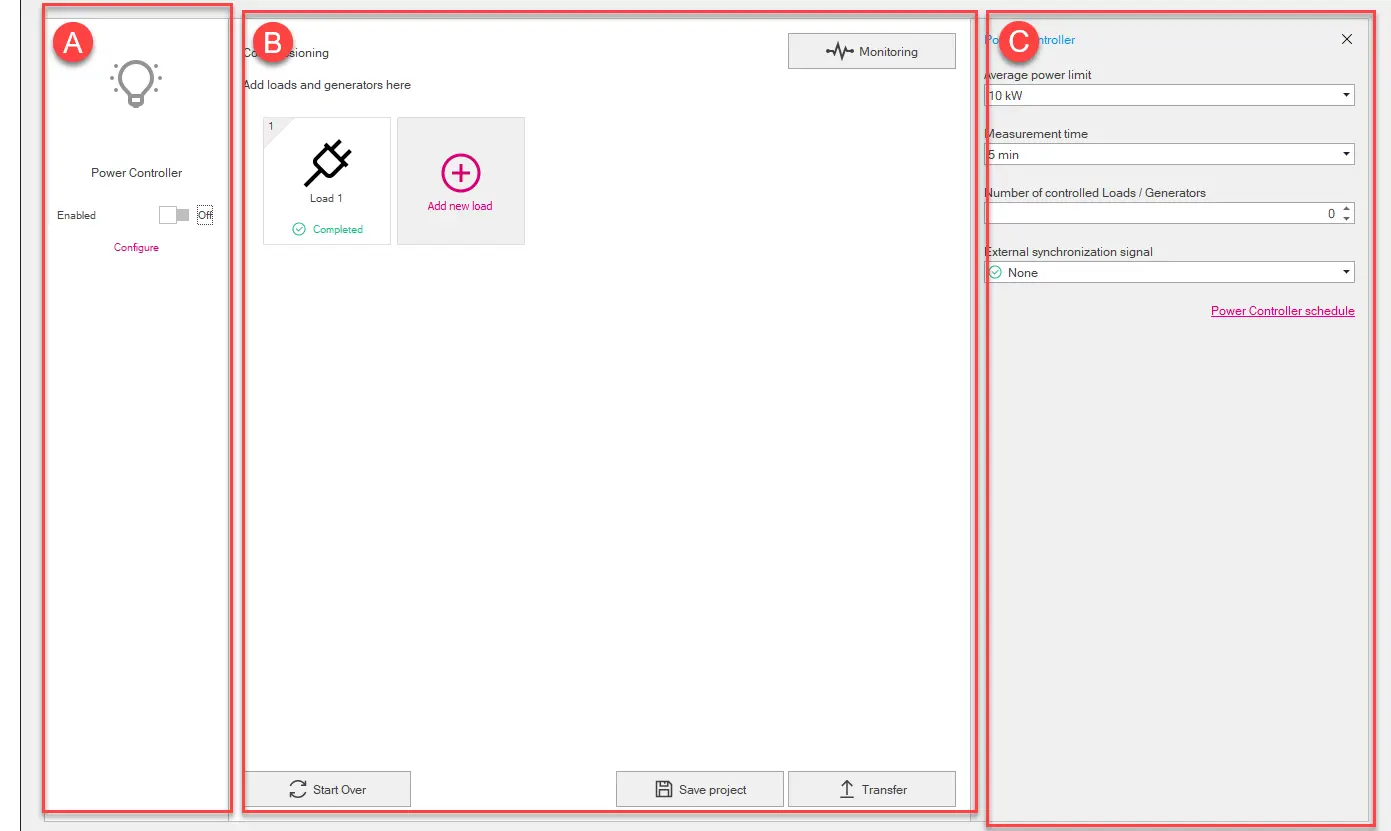

Síðuhönnun

Hluti	Lýsing
A	Virkni aflstýringarsvæði. Hún inniheldur eftirfarandi þætti: skipun til að virkja og slökkva á fallinu hnappur Stilla til að sýna og breyta stillingarbreytum í [C].
B	Hleðslusvæði. Hún inniheldur eftirfarandi þætti: Myndræn framsetning hvers álags (Myndræn framsetning álagsins) hnappurinn Eftirlit til að nálgast eftirlitssíðuna (Síðueftirlit) hnappur Bæta við nýrri hleðslu til að bæta við hleðslu hnappurinn Brotna niður til að opna annað verkefni eða búa til nýtt verkefni hnappurinn Vista verkefni til að vista verkefnið á tölvunni í .pwc sniði. Athugið: .pwc sniðið er einkaleyfisvarið snið sem aðeins er hægt að lesa með Ekip Connect. hnappaflutningur til að flytja stillinguna yfir á tækið
C	Flatarmál fyrir breytur þáttarins sem valinn er í [A] eða í [B] (Aflstýring: breytur). (aðeins ef vald er Power Controller í [A]) Hnappur til að opna Window Power Controller forritunina

Hluti

Lýsing

Virkni aflstýringarsvæði. Hún inniheldur eftirfarandi þætti:

Hleðslusvæði. Hún inniheldur eftirfarandi þætti:

Myndræn framsetning hvers álags (Myndræn framsetning álagsins)
hnappurinn Eftirlit til að nálgast eftirlitssíðuna (Síðueftirlit)
hnappur Bæta við nýrri hleðslu til að bæta við hleðslu
hnappurinn Brotna niður til að opna annað verkefni eða búa til nýtt verkefni
hnappurinn Vista verkefni til að vista verkefnið á tölvunni í .pwc sniði.

Athugið: .pwc sniðið er einkaleyfisvarið snið sem aðeins er hægt að lesa með Ekip Connect.

Flatarmál fyrir breytur þáttarins sem valinn er í [A] eða í [B] (Aflstýring: breytur).
(aðeins ef vald er Power Controller í [A]) Hnappur til að opna Window Power Controller forritunina

Hluti	Lýsing
A	Úthlutað aftengingarforgangur
B	Tákn valið fyrir hleðslu
C	Nafn sem var úthlutað farminum
D	Staða uppsetningar á hleðslu: Lokið: allar nauðsynlegar breytur hafa verið stilltar Ekki lokið: ein eða fleiri nauðsynlegar breytur ekki stilltar
	Hnappur til að sérsníða hleðslutáknið Til að sýna hnappinn, staðsettu músarbendilinn yfir grafíska framsetningu hleðslunnar.
	Hnappur til að eyða hleðslunni Til að sýna hnappinn, staðsettu músarbendilinn yfir grafíska framsetningu hleðslunnar.

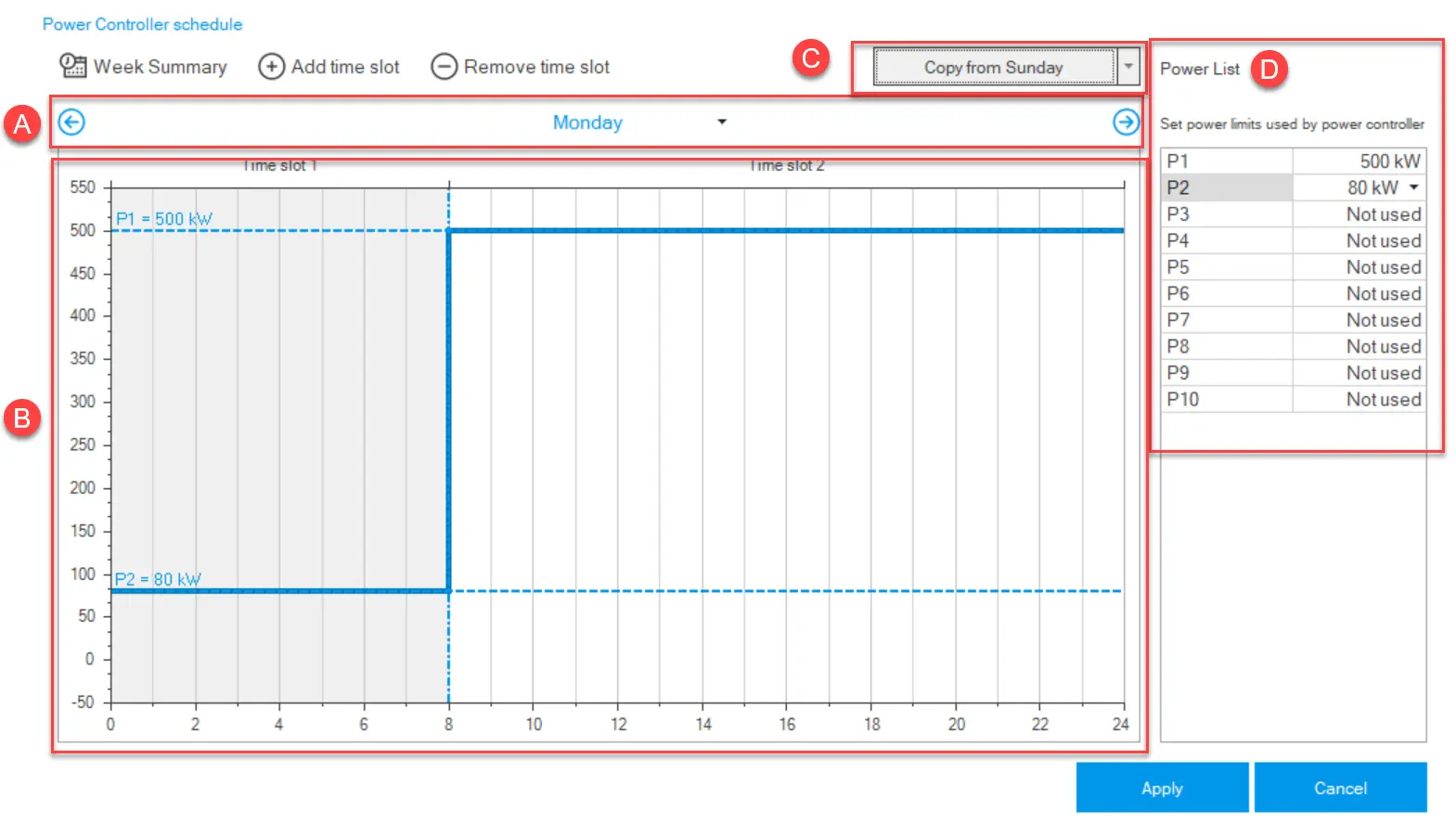

Hluti	Lýsing
Vikuyfirlit	Hnappur til að sýna/fela í [B] dagskrá vikunnar. Í þessu sjónarhorni er ekki hægt að breyta forritun.
Bættu við tímum	Hnappur til að bæta við tímaglugga í dagskrána. Til að skilgreina rauf, veldu og dragðu bláu línuna á valda aflgildi (Y-ás) og tímagildi (X-ás) með músinni.
Fjarlægðu tímasetningu	Hnappur til að fjarlægja síðasta aukatíma úr dagskránni.
A	Skipanir til að velja vikudag sem á að birtast og takkar til að fletta í gegnum dagana.
B	Sýningarsvæði fyrir forritun. X-ás: klukkustundir dagsins. Punktalínan sýnir aflmörk sett í [D]. Y-ás: aflmörkunargildi. Punktalínan sýnir upphaf/lok tímabils. Blá lína: forritun aflstýringarinnar
C	Skipun til að skilgreina dagskrá dags út frá dagskrá annars dags. Til að framkvæma skipunina, veldu daginn sem þú afritar forritið af listanum og smelltu svo á hnappinn.
D	Listi yfir skilgreind aflmörk. Hægt er að setja allt að 10 aflmörk.

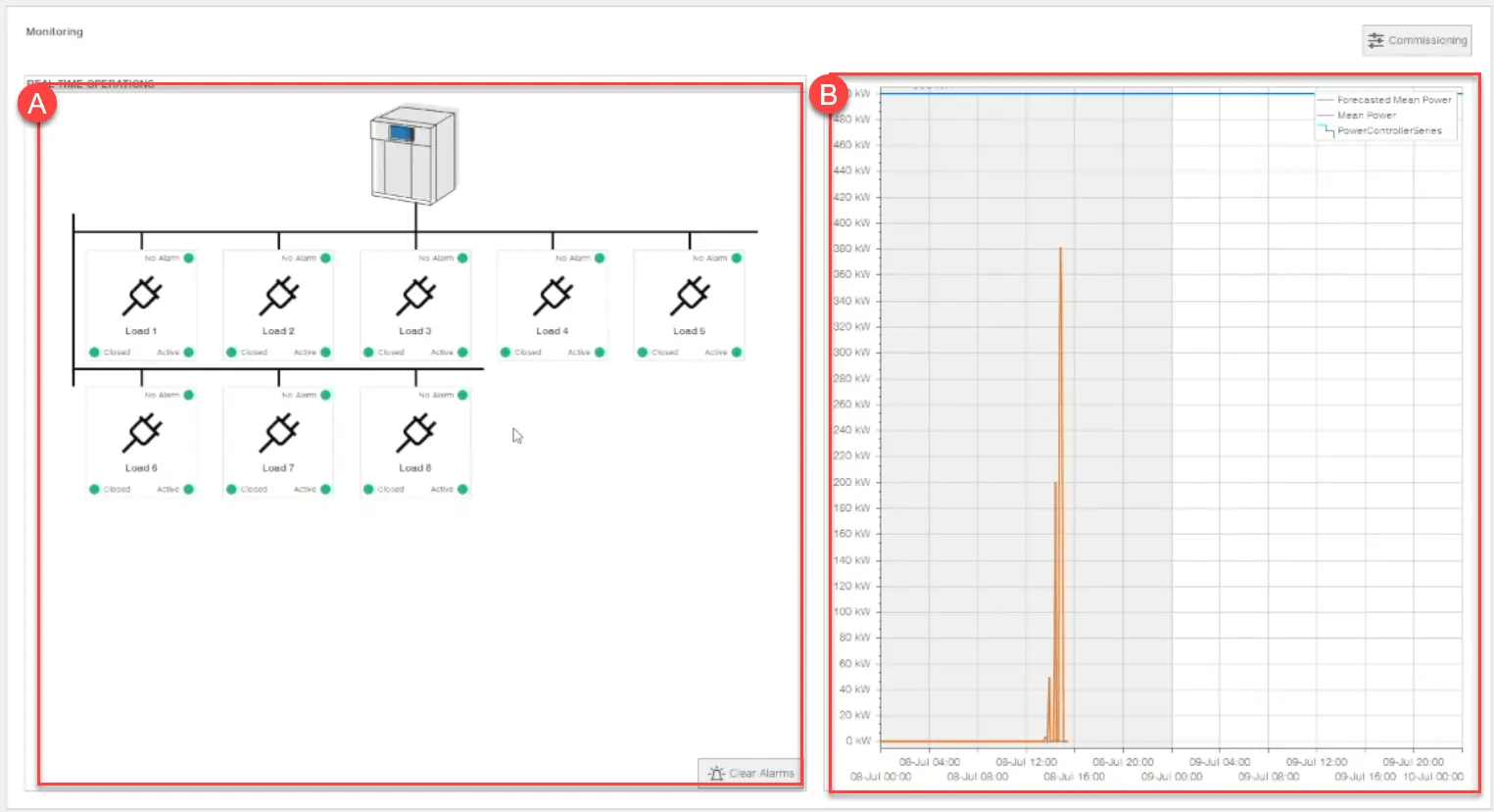

Lýsing á hluta
Setning í þjónustu	Hnappur til að opna hönnunarsíðuna (Síðuhönnun)
A	Hleðslustöðusvæði. Eftirfarandi upplýsingar eru veittar fyrir hverja hleðslu: Viðvörunarmerki Staða merkisins Álagsstaða Hnappahreinsunarviðvörunarbjöllur til að hvíla viðvörunarkerfi allra hlaðanna.
B	Graf: tími (X-ás) og veldi (Y-ás). Sýnir aflmörk sem sett voru fyrir það tímabil, meðalaflsgildi skráðs og áætlað meðalaflgildi.

Lýsing á hluta

Setning í þjónustu

Hnappur til að opna hönnunarsíðuna (Síðuhönnun)

Hleðslustöðusvæði.
Eftirfarandi upplýsingar eru veittar fyrir hverja hleðslu:

Hnappahreinsunarviðvörunarbjöllur til að hvíla viðvörunarkerfi allra hlaðanna.

Graf: tími (X-ás) og veldi (Y-ás). Sýnir aflmörk sem sett voru fyrir það tímabil, meðalaflsgildi skráðs og áætlað meðalaflgildi.
