Power Controller: как изглежда

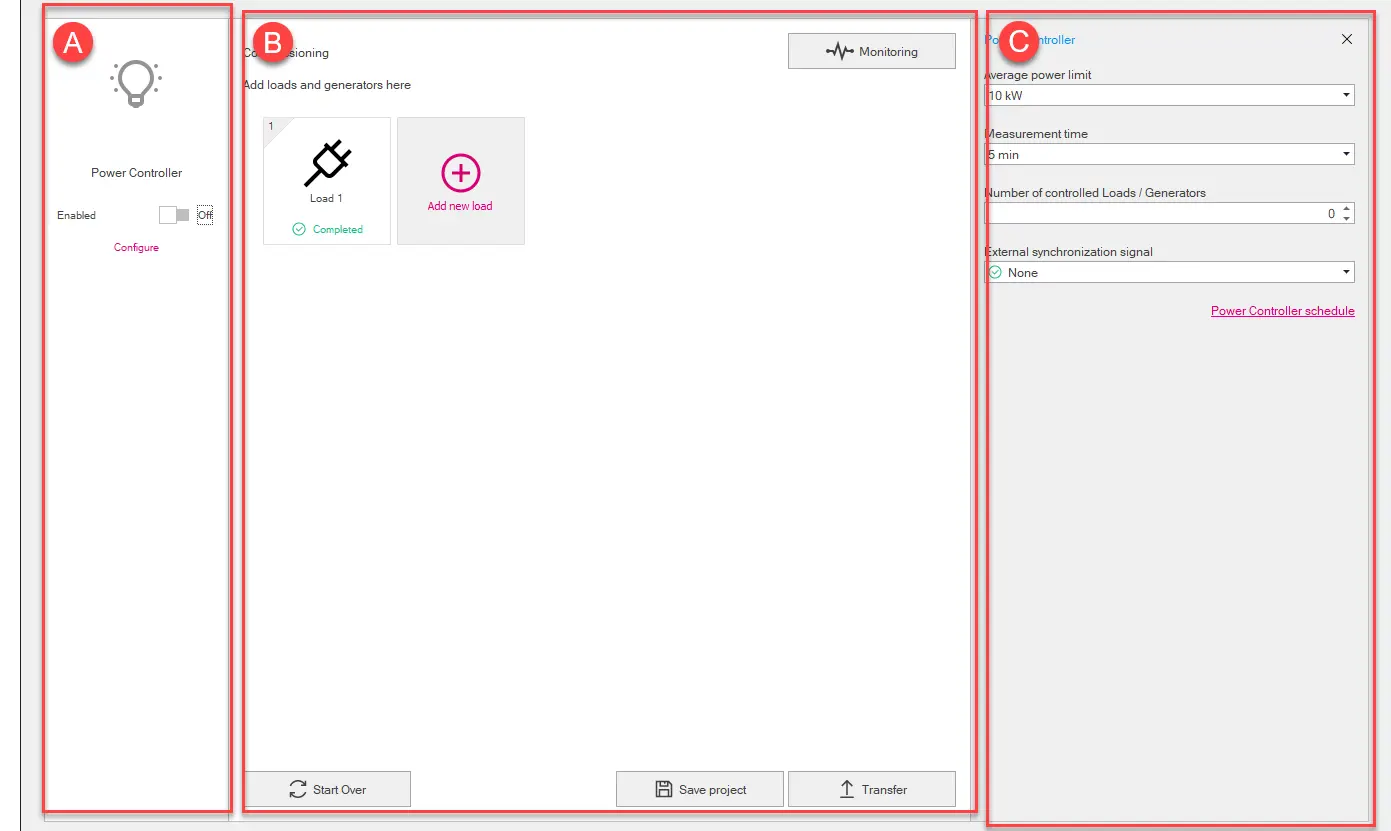

Дизайн на страницата

Част	Описание
Една	Зона на контролера за захранване на функцията. Той съдържа следните елементи: команда за активиране и деактивиране на функцията бутон Конфигурирайте за показване и редактиране на параметрите на конфигурацията в [C].
B	Много площ. Той съдържа следните елементи: графично представяне на всяко натоварване (графично представяне на натоварването) Мониторинг на бутони за достъп до страницата за мониторинг (Мониторинг на страницата) бутон Добави ново зареждане, за да добавиш зареждане бутон Breakdown за отваряне на друг проект или създаване на нов проект бутон Запази проекта , за да го запазиш на компютъра във формат .pwc. Забележка: форматът .pwc е собствен формат, който може да се чете само с Ekip Connect. бутон Прехвърляне за прехвърляне на конфигурацията към устройството
C	Площ за параметрите на елемента, избран в [A] или в [B] (Power Controller: параметри). (само ако е избран Power Controller в [A]) Бутон за отваряне на програмирането на Window Power Controller

Част

Описание

Една

Зона на контролера за захранване на функцията. Той съдържа следните елементи:

команда за активиране и деактивиране на функцията
бутон Конфигурирайте за показване и редактиране на параметрите на конфигурацията в [C].

Много площ. Той съдържа следните елементи:

графично представяне на всяко натоварване (графично представяне на натоварването)
Мониторинг на бутони за достъп до страницата за мониторинг (Мониторинг на страницата)
бутон Добави ново зареждане, за да добавиш зареждане
бутон Breakdown за отваряне на друг проект или създаване на нов проект
бутон Запази проекта , за да го запазиш на компютъра във формат .pwc.

Забележка: форматът .pwc е собствен формат, който може да се чете само с Ekip Connect.

бутон Прехвърляне за прехвърляне на конфигурацията към устройството

Площ за параметрите на елемента, избран в [A] или в [B] (Power Controller: параметри).
(само ако е избран Power Controller в [A]) Бутон за отваряне на програмирането на Window Power Controller

Графично представяне на натоварването

Част	Описание
Една	Зададен приоритет на прекъсване
B	Иконата е избрана за зареждането
C	Име, дадено на товара
D	Статус на конфигурацията на товара: Завършено: всички необходими параметри са конфигурирани Не е завършено: един или повече необходими параметри не са конфигурирани
	Бутон за персонализиране на иконата за зареждане За да покажете бутона, позиционирайте показалеца на мишката върху графичното представяне на зареждането.
	Бутон за изтриване на товара За да покажете бутона, позиционирайте показалеца на мишката върху графичното представяне на зареждането.

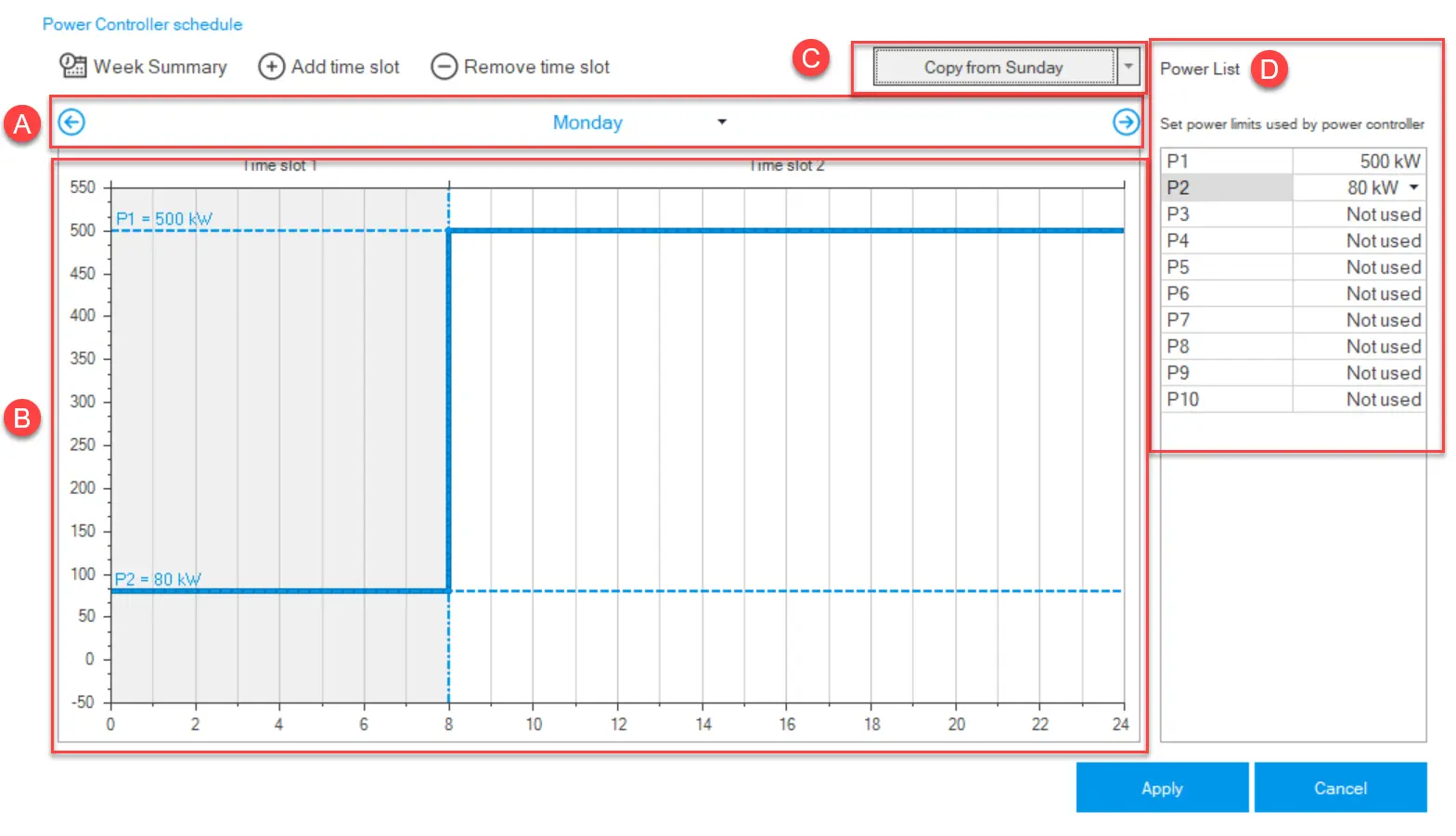

Програмиране на Window Power Controller

Част	Описание
Обобщение на седмицата	Бутон за показване/скриване в [B] програмата на цялата седмица. В тази гледна точка програмата не може да бъде променяна.
Добавете времеви слотове	Бутон за добавяне на времеви слот към програмата. За да дефинирате слот, изберете и плъзнете синята линия на избраната мощност (Y-ос) и времева стойност (X-оста) с мишката.
Премахнете времевия слот	Бутон за премахване на последния добавен времеви слот от програмата.
Една	Команди за избор на деня от седмицата, който да се показва, и бутони за превъртане през дните.
B	Програмна дисплейна зона. X-ос: часове от деня. Пунктираната линия показва ограничение на мощността, зададено в [D]. Y-ос: стойност на лимита на мощността. Пунктираната линия показва начало/край на времеви слот. Синя линия: програмиране на Power Controller
C	Команда, за да дефинира програмата на даден ден въз основа на програмирането на друг ден. За да изпълните командата, изберете деня, от който да копирате програмирането от списъка, и след това натиснете бутона.
D	Списък с дефинирани лимити на мощността. Могат да се зададат до 10 лимита на мощността.

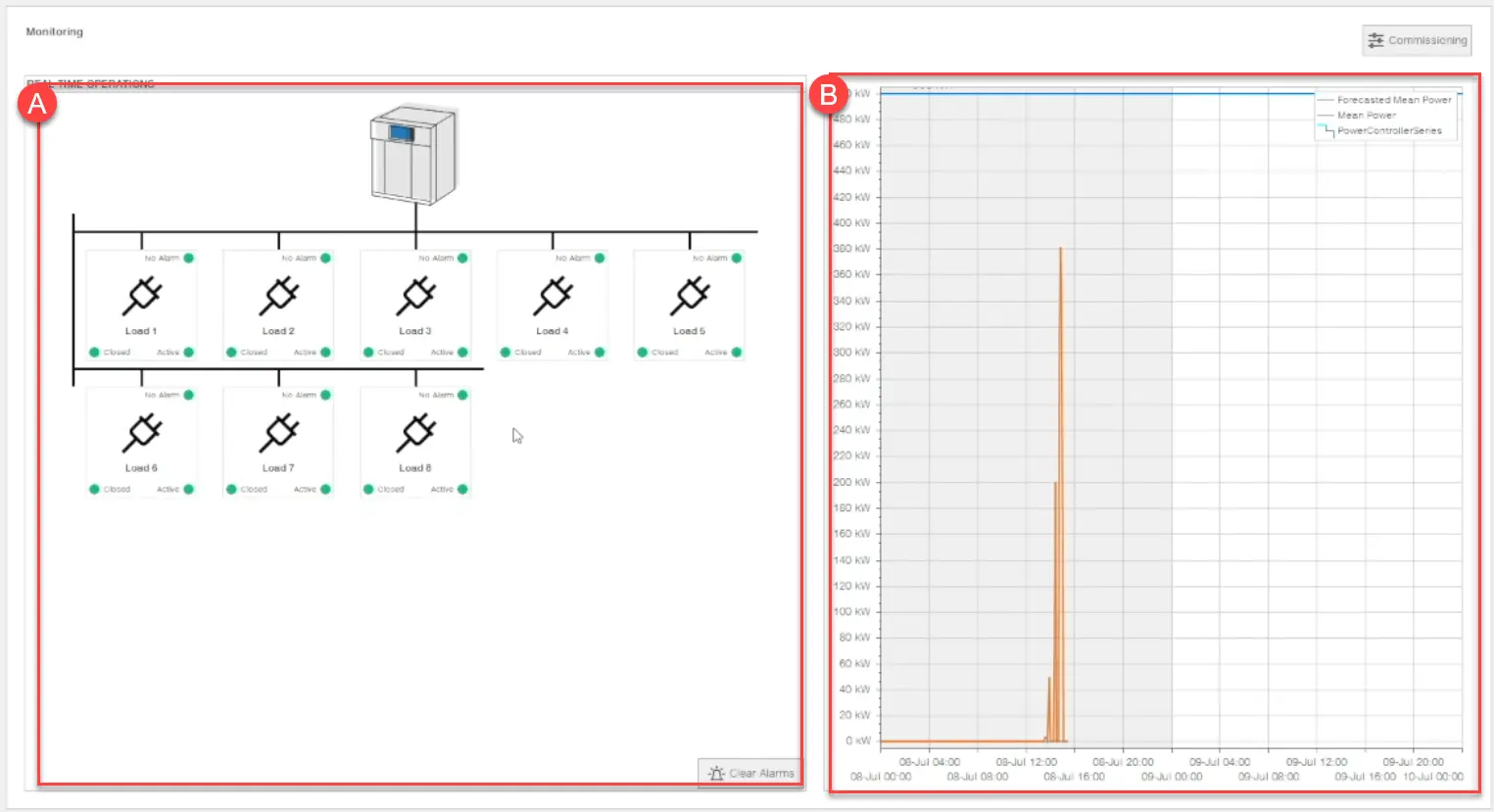

Мониторинг на страници

Описание на частта
Въвеждане	Бутон за достъп до страницата Дизайн (Дизайн на страницата)
Една	Зареди статус зоната. Следната информация е предоставена за всяко натоварване: Наличие на аларми Състояние на сигнала Статус на зареждане Бутон за изчистване на алармите , за да почине алармите на всички товари.
B	Графика: време (X-ос) и мощност (Y-ос). Показва стойността на лимита на мощността, зададена за този период, средната стойност на записаната мощност и оценената средна стойност на мощността.

Описание на частта

Въвеждане

Бутон за достъп до страницата Дизайн (Дизайн на страницата)

Една

Зареди статус зоната.
Следната информация е предоставена за всяко натоварване:

Наличие на аларми
Състояние на сигнала
Статус на зареждане

Бутон за изчистване на алармите , за да почине алармите на всички товари.

Графика: време (X-ос) и мощност (Y-ос). Показва стойността на лимита на мощността, зададена за този период, средната стойност на записаната мощност и оценената средна стойност на мощността.
