Maitinimo valdiklis: kaip tai atrodo

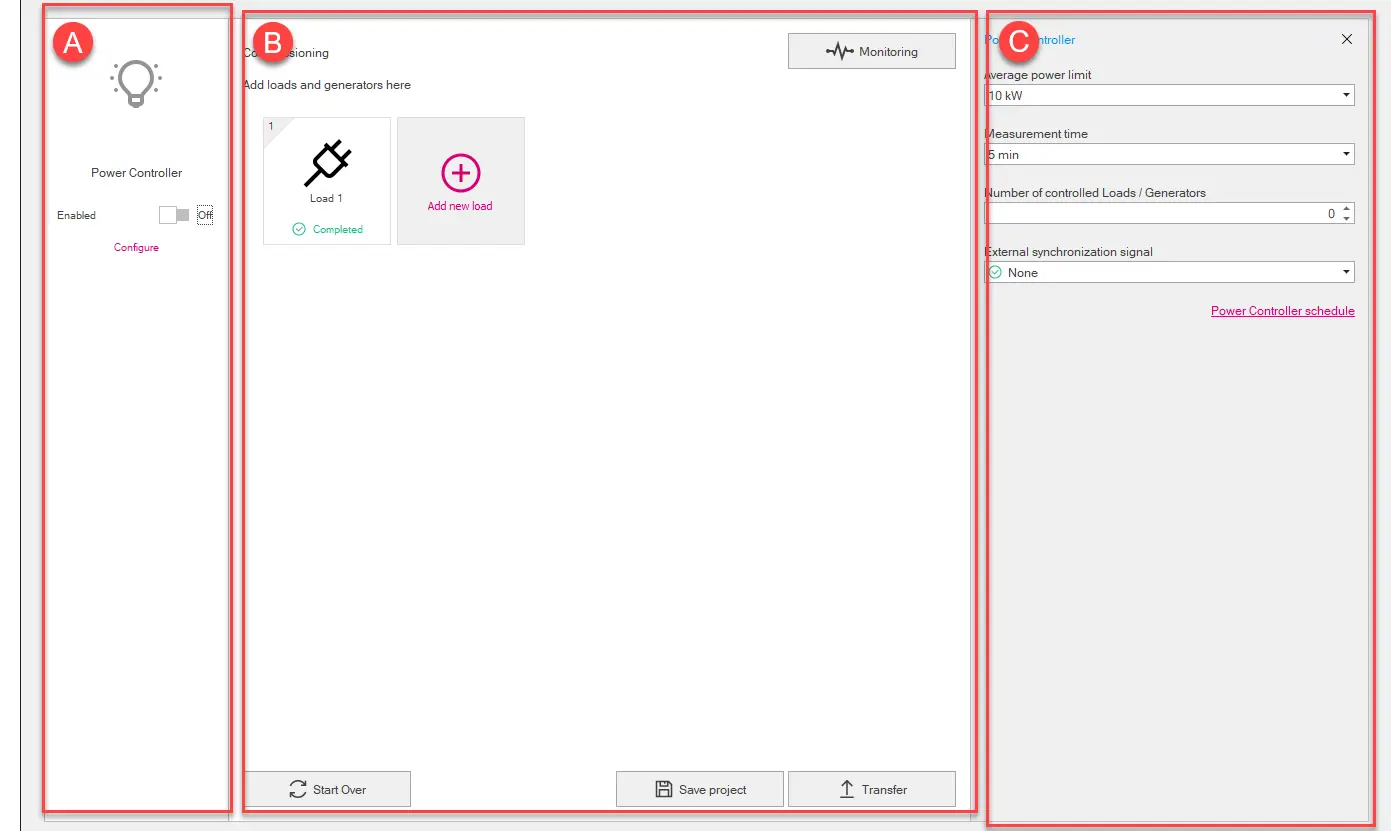

Puslapio dizainas

Dalis	Apibūdinimas
A	Funkcija Maitinimo valdiklio sritis. Jame yra šie elementai: Komanda, skirta įjungti ir išjungti funkciją mygtuką Konfigūruoti , kad būtų rodomi ir redaguojami konfigūracijos parametrai [C].
B	Krovinių plotas. Jame yra šie elementai: grafinis kiekvieno krovinio vaizdas (grafinis krovinio vaizdas) mygtukas Stebėjimas , kad patektumėte į stebėjimo puslapį (Puslapio stebėjimas) mygtukas Pridėti naują krovinį , kad pridėtumėte krovinį mygtukas Suskirstymas , kad atidarytumėte kitą projektą arba sukurtumėte naują projektą mygtuką Išsaugoti projektą , kad išsaugotumėte projektą kompiuteryje .pwc formatu. Pastaba: .pwc formatas yra patentuotas formatas, kurį galima skaityti tik naudojant "Ekip Connect". mygtukas Perkelti , kad perkeltumėte konfigūraciją į įrenginį
C	[A] arba [B] pasirinkto elemento parametrų sritis (maitinimo valdiklis: parametrai). (tik jei [A] pasirinktas Maitinimo valdiklis) Mygtukas, skirtas atidaryti lango maitinimo valdiklio programavimą

Dalis

Apibūdinimas

Funkcija Maitinimo valdiklio sritis. Jame yra šie elementai:

Komanda, skirta įjungti ir išjungti funkciją
mygtuką Konfigūruoti , kad būtų rodomi ir redaguojami konfigūracijos parametrai [C].

Krovinių plotas. Jame yra šie elementai:

grafinis kiekvieno krovinio vaizdas (grafinis krovinio vaizdas)
mygtukas Stebėjimas , kad patektumėte į stebėjimo puslapį (Puslapio stebėjimas)
mygtukas Pridėti naują krovinį , kad pridėtumėte krovinį
mygtukas Suskirstymas , kad atidarytumėte kitą projektą arba sukurtumėte naują projektą
mygtuką Išsaugoti projektą , kad išsaugotumėte projektą kompiuteryje .pwc formatu.

Pastaba: .pwc formatas yra patentuotas formatas, kurį galima skaityti tik naudojant "Ekip Connect".

mygtukas Perkelti , kad perkeltumėte konfigūraciją į įrenginį

[A] arba [B] pasirinkto elemento parametrų sritis (maitinimo valdiklis: parametrai).
(tik jei [A] pasirinktas Maitinimo valdiklis) Mygtukas, skirtas atidaryti lango maitinimo valdiklio programavimą

Grafinis krovinio vaizdas

Dalis	Apibūdinimas
A	Priskirtas atjungimo prioritetas
B	Pasirinkta krovinio piktograma
C	Kroviniui priskirtas pavadinimas
D	Apkrovos konfigūracijos būsena: Baigta: sukonfigūruoti visi reikalingi parametrai Nebaigta: vienas ar keli būtini parametrai nesukonfigūruoti
	Krovinio piktogramos tinkinimo mygtukas Norėdami parodyti mygtuką, perkelkite pelės žymeklį virš grafinio krovinio vaizdo.
	Krovinio panaikinimo mygtukas Norėdami parodyti mygtuką, perkelkite pelės žymeklį virš grafinio krovinio vaizdo.

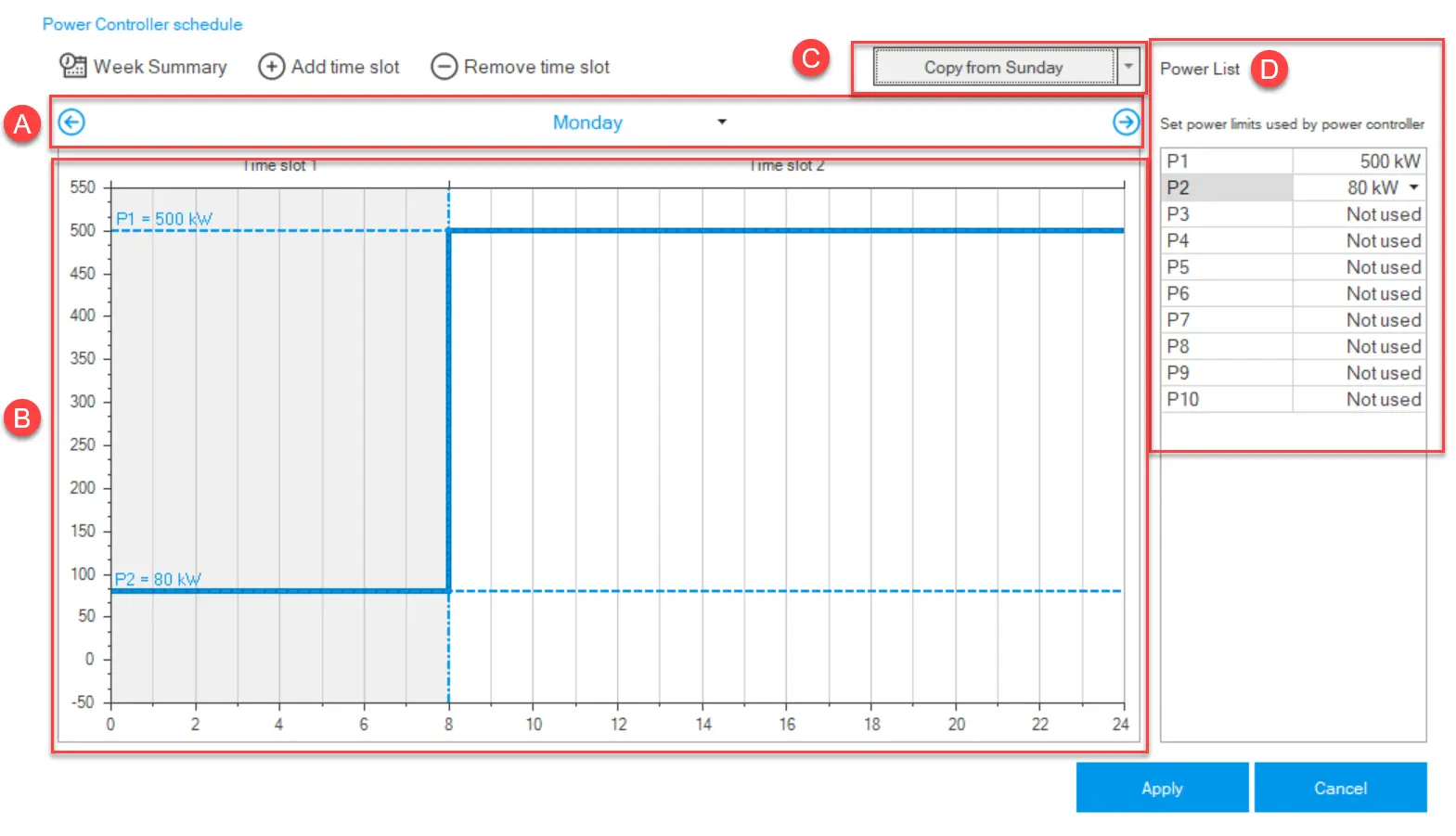

Langų maitinimo valdiklio programavimas

Dalis	Apibūdinimas
Savaitės suvestinė	Mygtukas, skirtas rodyti/paslėpti [B] visos savaitės programavimą. Šiuo požiūriu programavimo keisti negalima.
Laiko tarpsnių pridėjimas	Mygtukas, skirtas programavimui pridėti laiko tarpą. Norėdami apibrėžti lizdą, pasirinkite ir vilkite mėlyną liniją ties pasirinkta galios verte (Y ašis) ir laiko verte (X ašis) pele.
Pašalinti laiko tarpą	Mygtukas, skirtas pašalinti paskutinį pridėtą laiko tarpą iš programavimo.
A	Komandos, skirtos pasirinkti rodomą savaitės dieną, ir mygtukai, skirti slinkti per dienas.
B	Programavimo ekrano sritis. X ašis: paros valandos. Punktyrinė linija rodo galios ribą, nustatytą [D]. Y ašis: galios ribinė vertė. Punktyrinė linija rodo laiko tarpo pradžią / pabaigą. Mėlyna linija: maitinimo valdiklio programavimas
C	Komanda, skirta apibrėžti dienos programavimą pagal kitos dienos programavimą. Norėdami atlikti komandą, iš sąrašo pasirinkite dieną, nuo kurios norite kopijuoti programavimą, tada spustelėkite mygtuką.
D	Nustatytų galios ribų sąrašas. Galima nustatyti iki 10 galios ribų.

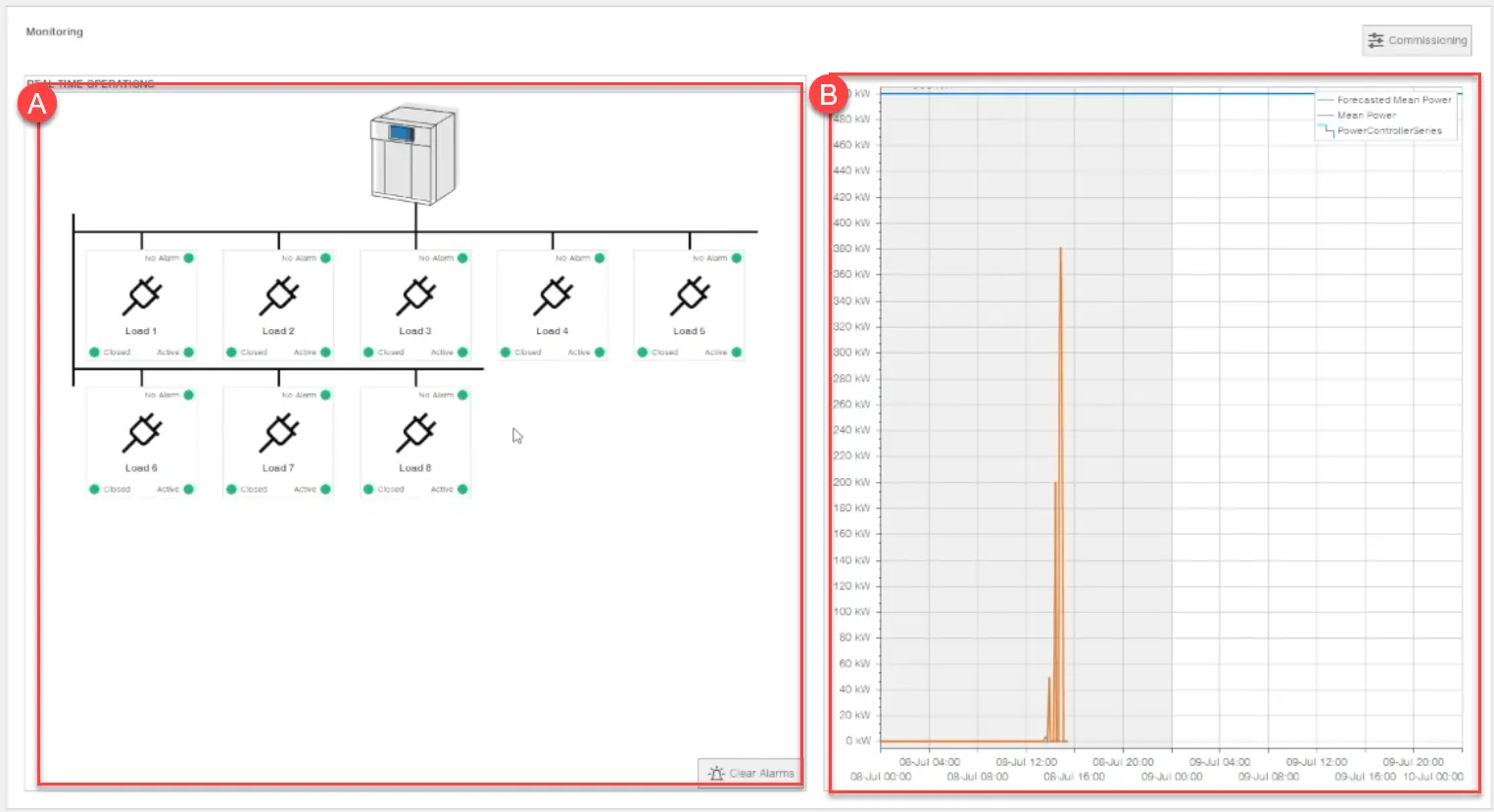

Puslapio stebėjimas

Dalies	aprašymas
Eksploatacijos pradžia	Mygtukas, skirtas pasiekti dizaino puslapį (Puslapio dizainas)
A	Apkrovos būsenos sritis. Apie kiekvieną krovinį pateikiama tokia informacija: signalizacijos buvimas Signalo būsena apkrovos būsena Mygtukas Išvalyti aliarmus , kad pailsėtumėte visų krovinių pavojaus signalus.
B	Grafikas: laikas (X ašis) ir galia (Y ašis). Rodo tam laikotarpiui nustatytą galios ribinę vertę, užregistruotą vidutinę galios vertę ir apskaičiuotą vidutinę galios vertę.

Dalies

aprašymas

Eksploatacijos pradžia

Mygtukas, skirtas pasiekti dizaino puslapį (Puslapio dizainas)

Apkrovos būsenos sritis.
Apie kiekvieną krovinį pateikiama tokia informacija:

signalizacijos buvimas
Signalo būsena
apkrovos būsena

Mygtukas Išvalyti aliarmus , kad pailsėtumėte visų krovinių pavojaus signalus.

Grafikas: laikas (X ašis) ir galia (Y ašis). Rodo tam laikotarpiui nustatytą galios ribinę vertę, užregistruotą vidutinę galios vertę ir apskaičiuotą vidutinę galios vertę.
