Controler de putere: cum arată

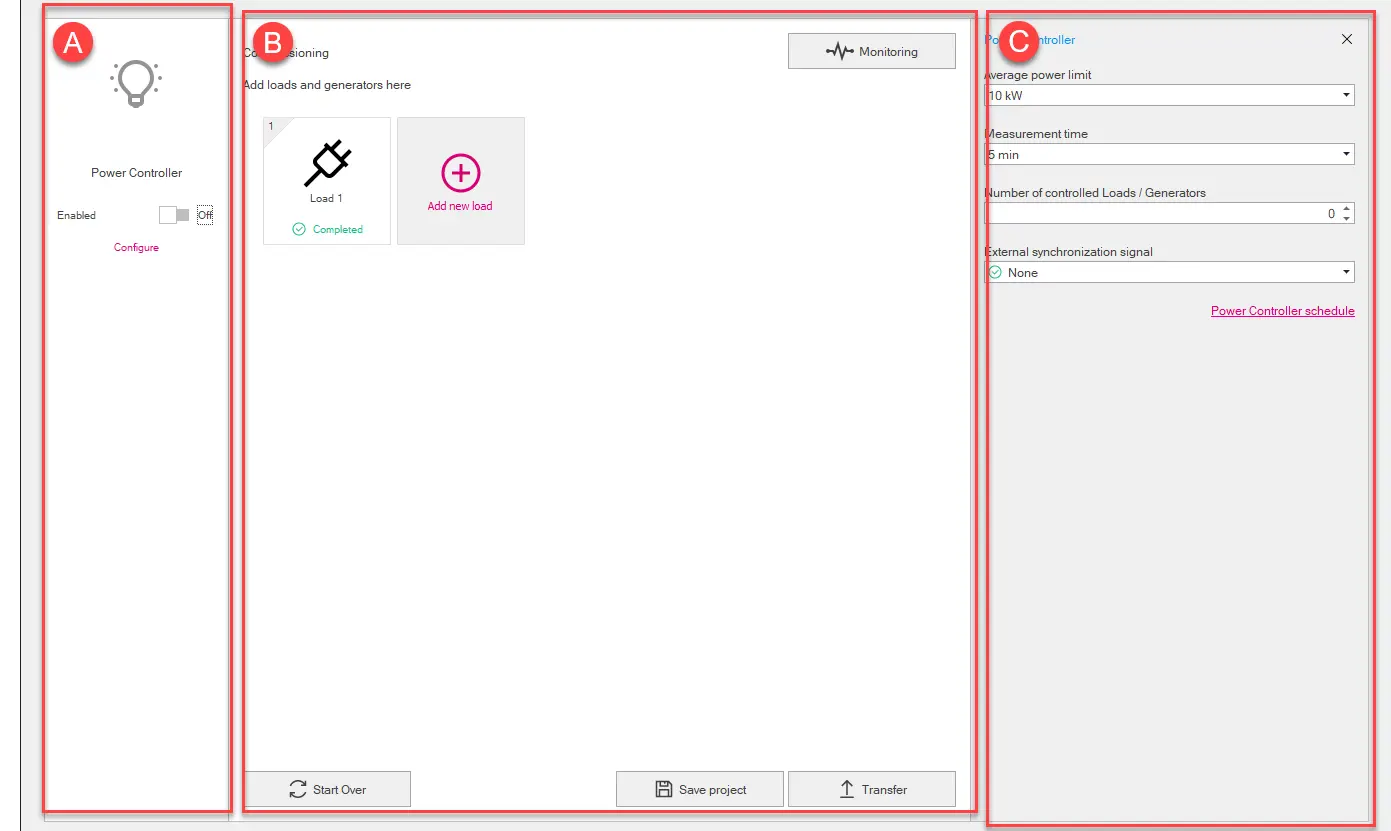

Designul paginilor

Parte	Descriere
Un	Zona Controlerului de Putere Funcțională. Conține următoarele elemente: pentru a activa și dezactiva funcția button Configurează pentru a afișa și edita parametrii de configurare în [C].
B	Are o zonă plină. Conține următoarele elemente: Reprezentare grafică a fiecărei încărcături (Reprezentare grafică a încărcăturii) butonul Monitorizare pentru a accesa pagina de Monitorizare (Monitorizarea paginii) buton Adaugă o nouă încărcare pentru a adăuga o încărcare button Breakdown pentru a deschide un alt proiect sau pentru a crea un proiect nou butonul Salvează proiectul pentru a salva proiectul pe PC în format .pwc. Notă: formatul .pwc este un format proprietar care poate fi citit doar cu Ekip Connect. butonul Transfer pentru a transfera configurația către dispozitiv
C	Aria parametrilor elementului selectat în [A] sau în [B] (Controler de putere: parametri). (doar dacă selectați Controler de Putere în [A]) Buton pentru deschiderea programării Window Power Controller

Parte

Descriere

Zona Controlerului de Putere Funcțională. Conține următoarele elemente:

pentru a activa și dezactiva funcția
button Configurează pentru a afișa și edita parametrii de configurare în [C].

Are o zonă plină. Conține următoarele elemente:

Reprezentare grafică a fiecărei încărcături (Reprezentare grafică a încărcăturii)
butonul Monitorizare pentru a accesa pagina de Monitorizare (Monitorizarea paginii)
buton Adaugă o nouă încărcare pentru a adăuga o încărcare
button Breakdown pentru a deschide un alt proiect sau pentru a crea un proiect nou
butonul Salvează proiectul pentru a salva proiectul pe PC în format .pwc.

Notă: formatul .pwc este un format proprietar care poate fi citit doar cu Ekip Connect.

butonul Transfer pentru a transfera configurația către dispozitiv

Aria parametrilor elementului selectat în [A] sau în [B] (Controler de putere: parametri).
(doar dacă selectați Controler de Putere în [A]) Buton pentru deschiderea programării Window Power Controller

Reprezentare grafică a încărcăturii

Parte	Descriere
Un	Prioritate de deconectare atribuită
B	Pictogramă selectată pentru încărcare
C	Numele atribuit încărcăturii
D	Starea configurării încărcării: Finalizat: toți parametrii necesari au fost configurați Nefinalizat: unul sau mai mulți parametri necesari neconfigurați
	Buton pentru personalizarea pictogramei de încărcare Pentru a afișa butonul, poziționați poziționarea mouse-ului peste reprezentarea grafică a încărcării.
	Buton pentru ștergerea încărcării Pentru a afișa butonul, poziționați poziționarea mouse-ului peste reprezentarea grafică a încărcării.

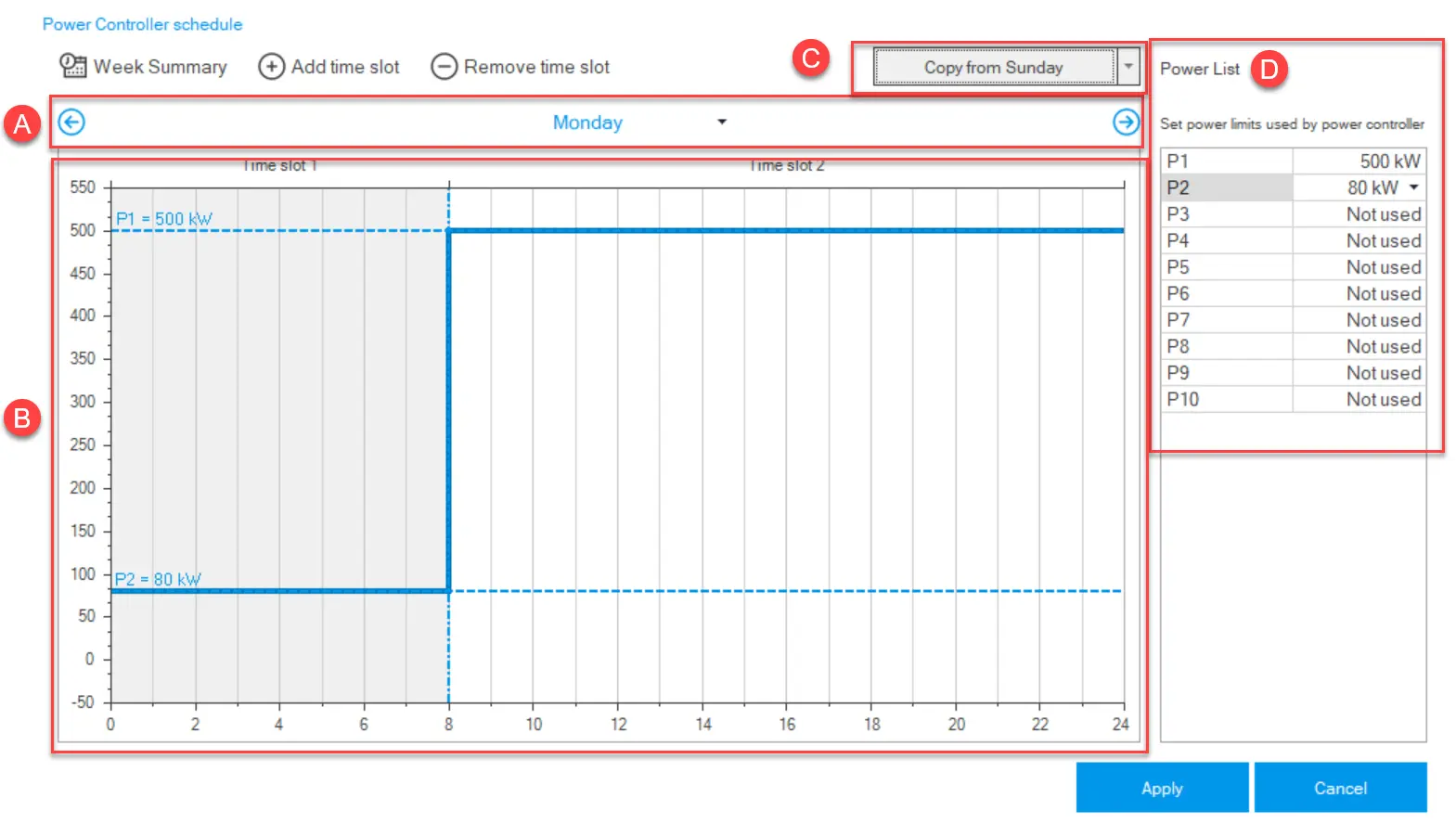

Programarea Controlerului de Putere a Ferestrelor

Parte	Descriere
Rezumatul săptămânii	Buton pentru a arăta/ascunde în [B] programarea întregii săptămâni. Din această perspectivă, programarea nu poate fi schimbată.
Adaugă intervale de timp	Buton pentru a adăuga un interval orar programului. Pentru a defini un slot, selectați și trageți linia albastră la valoarea de putere aleasă (axa Y) și valoarea de timp (axa X) cu mouse-ul.
Eliminarea intervalului orar	Buton pentru a elimina ultimul interval orar adăugat din programare.
Un	Comenzi pentru selectarea zilei săptămânii care vor fi afișate și butoane pentru derularea zilelor.
B	Zona de afișare a programelor. Axa X: orele zilei. Linia punctată indică o limită de putere setată în [D]. Axa Y: valoarea limitei de putere. Linia punctată indică începutul/sfârșitul unui interval orar. Linia albastră: programarea Controlerului de Putere
C	Comandă pentru a defini programarea unei zile pe baza programării altei zile. Pentru a executa comanda, selectați ziua din care să copiați programarea din listă și apoi apăsați butonul.
D	Listă de limite de putere definite. Se pot stabili limite de putere de până la 10.

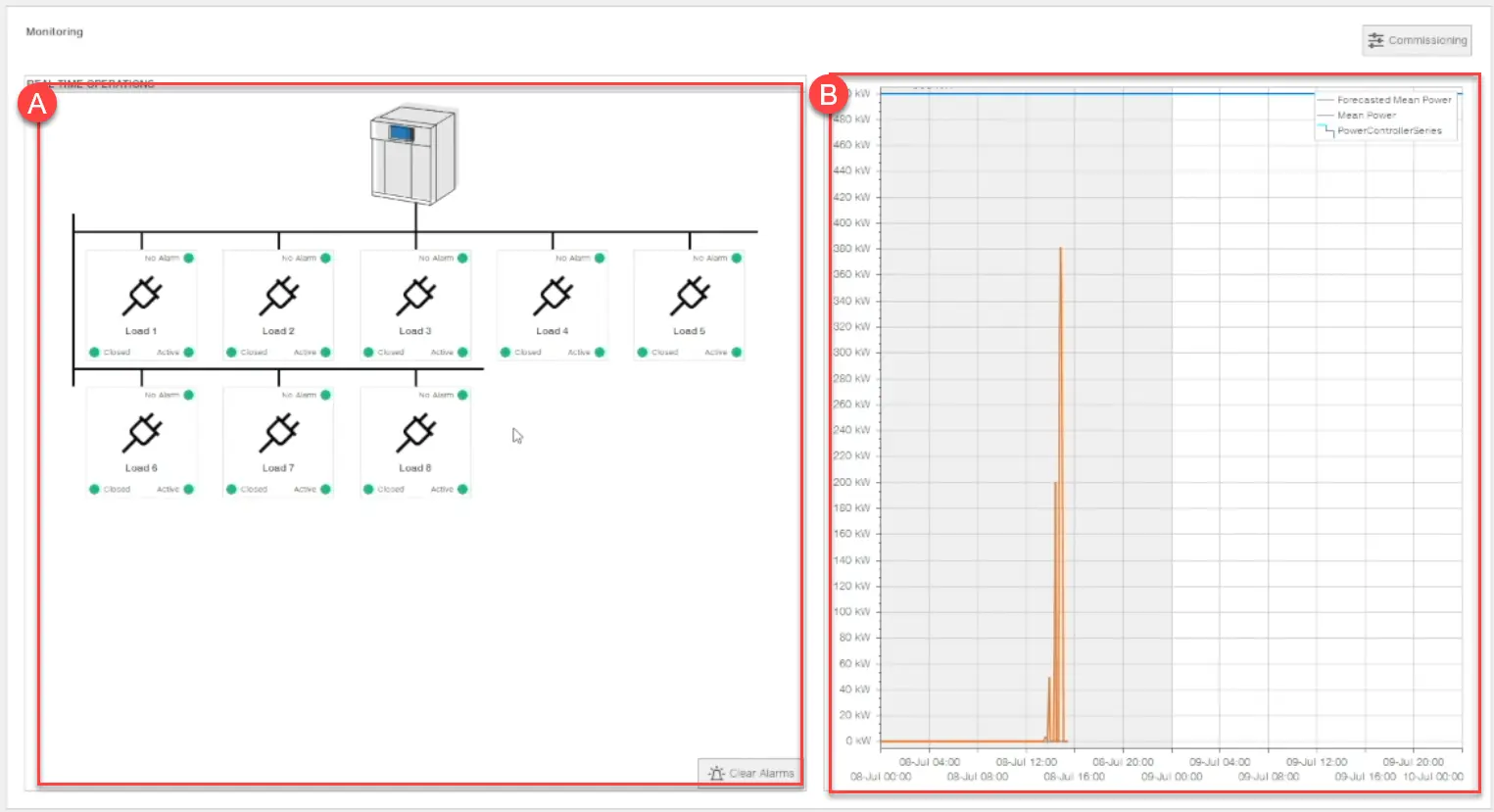

Monitorizarea paginilor

	Descrierea piesei
Punerea în funcțiune	Buton pentru accesarea paginii de Design (Design de Pagină)
Un	Zona de încărcare. Următoarele informații sunt oferite pentru fiecare încărcătură: Prezența alarmelor Starea semnalului Starea încărcării Butonul Curăță alarmele pentru a opri alarmele tuturor încărcăturilor.
B	Grafic: timp (axa X) și puterea (axa Y). Afișează valoarea limită de putere setată pentru acea perioadă, valoarea medie a puterii înregistrate și valoarea medie estimată a puterii.

Descrierea piesei

Punerea în funcțiune

Buton pentru accesarea paginii de Design (Design de Pagină)

Zona de încărcare.
Următoarele informații sunt oferite pentru fiecare încărcătură:

Prezența alarmelor
Starea semnalului
Starea încărcării

Butonul Curăță alarmele pentru a opri alarmele tuturor încărcăturilor.

Grafic: timp (axa X) și puterea (axa Y). Afișează valoarea limită de putere setată pentru acea perioadă, valoarea medie a puterii înregistrate și valoarea medie estimată a puterii.
