Power Controller: kuidas see välja näeb

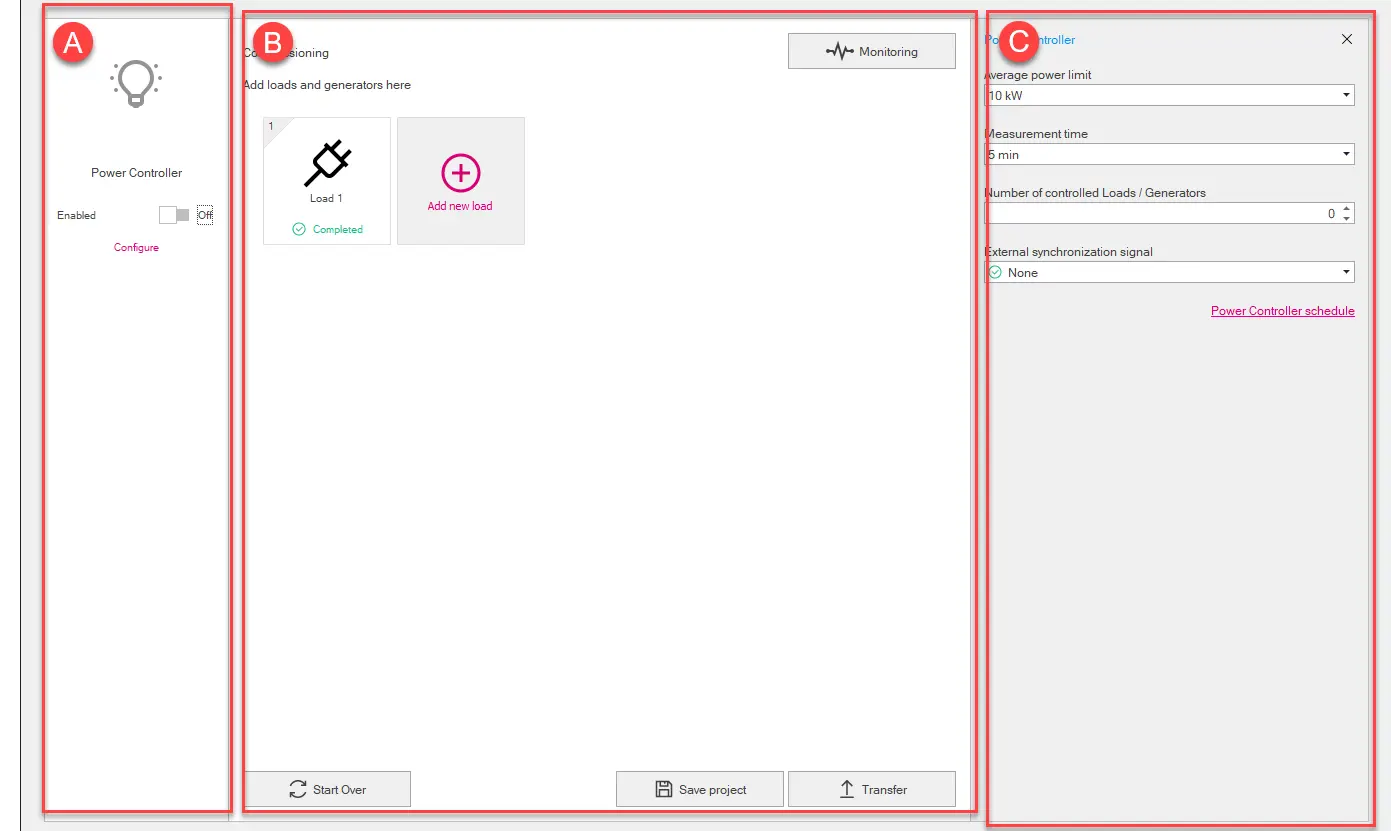

Lehekülje kujundus

Osa	Kirjeldus
A	Funktsiooni toitekontrolleri ala. See sisaldab järgmisi elemente: käsk funktsiooni lubamiseks ja keelamiseks nupu Seadista kuvama ja muutma konfiguratsiooniparameetreid [ C].
B	Palju ala. See sisaldab järgmisi elemente: iga koormuse graafiline esitus (koormuse graafiline esitus) nupu jälgimine, et pääseda Jälgimise lehele (Lehe jälgimine) nupp Lisa uus koormus , et lisada koormus nupu Breakdown , et avada uus projekt või luua uus projekt nupp Salvesta projekt , et salvestada projekt arvutisse .pwc formaadis. Märkus: .pwc formaat on patenteeritud formaat, mida saab lugeda ainult Ekip Connect'iga. nupp Ülekanne , et konfiguratsioon seadmesse üle kanda
C	Pindala elemendi parameetrite jaoks, mis on valitud [ A] või [B] (toitekontroller: parameetrid). (ainult siis, kui valid toitekontrolleri [A]) Nupp Window Power Controlleri programmeerimise avamiseks

Osa

Kirjeldus

Funktsiooni toitekontrolleri ala. See sisaldab järgmisi elemente:

käsk funktsiooni lubamiseks ja keelamiseks
nupu Seadista kuvama ja muutma konfiguratsiooniparameetreid [ C].

Palju ala. See sisaldab järgmisi elemente:

iga koormuse graafiline esitus (koormuse graafiline esitus)
nupu jälgimine, et pääseda Jälgimise lehele (Lehe jälgimine)
nupp Lisa uus koormus , et lisada koormus
nupu Breakdown , et avada uus projekt või luua uus projekt
nupp Salvesta projekt , et salvestada projekt arvutisse .pwc formaadis.

Märkus: .pwc formaat on patenteeritud formaat, mida saab lugeda ainult Ekip Connect'iga.

nupp Ülekanne , et konfiguratsioon seadmesse üle kanda

Pindala elemendi parameetrite jaoks, mis on valitud [ A] või [B] (toitekontroller: parameetrid).
(ainult siis, kui valid toitekontrolleri [A]) Nupp Window Power Controlleri programmeerimise avamiseks

Koormuse graafiline kujutis

Osa	Kirjeldus
A	Määratud ühenduse katkestamise prioriteet
B	Ikoon on valitud koormuse jaoks
C	Koormusele määratud nimi
D	Koormuse konfiguratsiooni staatus: Lõpetatud: kõik vajalikud parameetrid on seadistatud Lõpetamata: üks või mitu vajalikku parameetrit pole seadistatud
	Nupp laadimisikooni kohandamiseks Nupu kuvamiseks aseta hiireviisor graafilise koormuse esituse kohale.
	Nupp koormuse kustutamiseks Nupu kuvamiseks aseta hiireviisor graafilise koormuse esituse kohale.

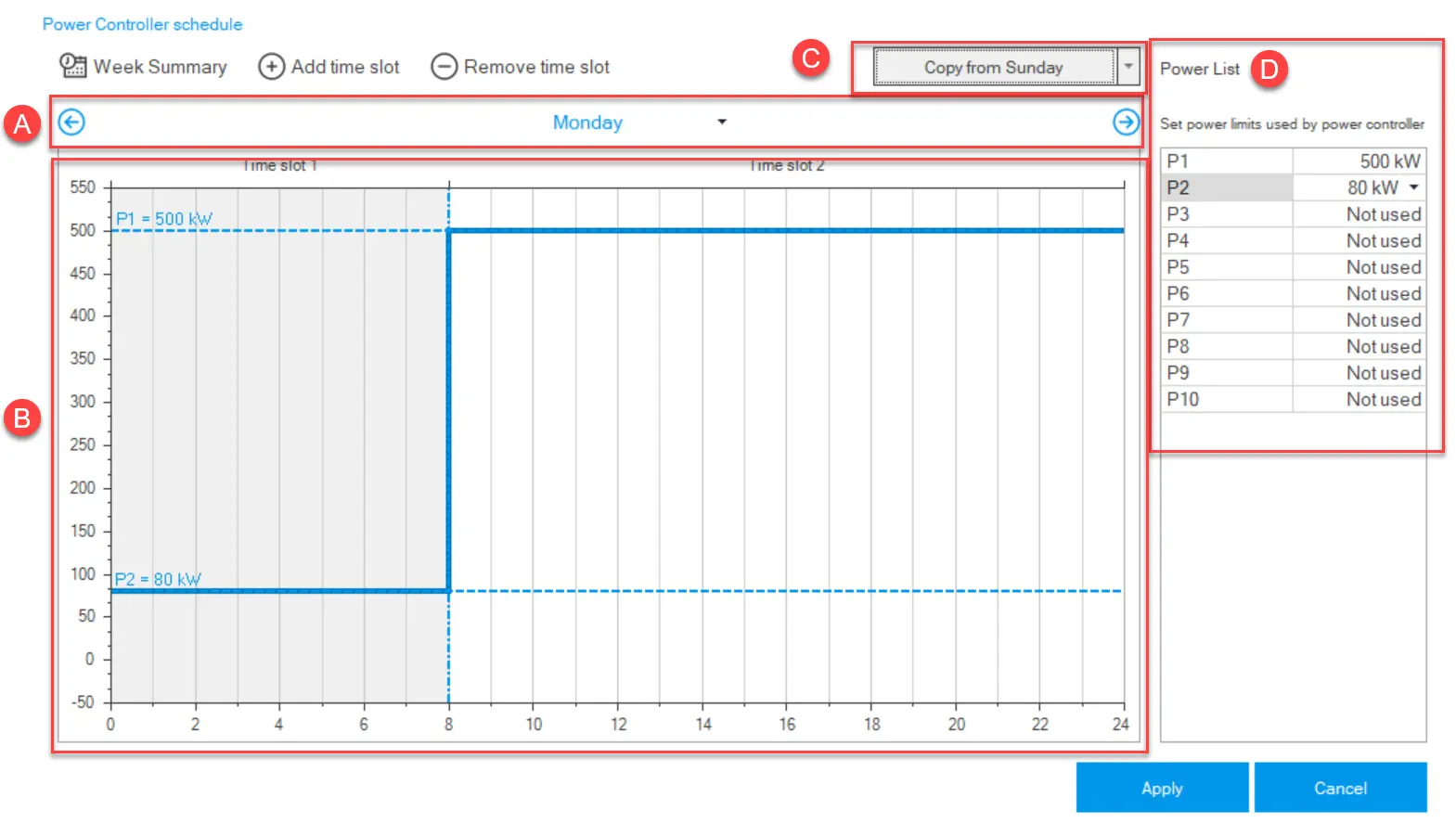

Window Power Controlleri programmeerimine

Osa	Kirjeldus
Nädala kokkuvõte	Nupp, et näidata/peita [B] kogu nädala programmi. Selles vaates ei saa programmeerimist muuta.
Lisa ajavahemikke	Nupp, et lisada programmeerimisele ajavahemik. Pesa määratlemiseks vali ja lohista hiirega sinine joon valitud võimsusväärtuse (Y-telg) ja ajaväärtuse (X-telg) juures.
Eemalda ajavahemik	Nupp, et eemaldada programmist viimane lisatud ajavahemik.
A	Käsud nädalapäeva kuvamiseks ja nupud päevade kerimiseks.
B	Programmeerimisala. X-telg: kellaaegade järgi. Katkendjoon näitab võimsuspiiri, mis on seatud [D]. Y-telg: võimsuse piirväärtus. Katkendjoon näitab ajavahemiku algust/lõppu. Sinine joon: Power Controlleri programmeerimine
C	Käsk, et määratleda päeva programmeerimine teise päeva programmi põhjal. Käsu sooritamiseks vali programmeerimise kopeerimise kuupäev nimekirjast ja vajuta seejärel nuppu.
D	Määratletud võimsuspiiride nimekiri. Kuni 10 võimsuspiirangut saab seada.

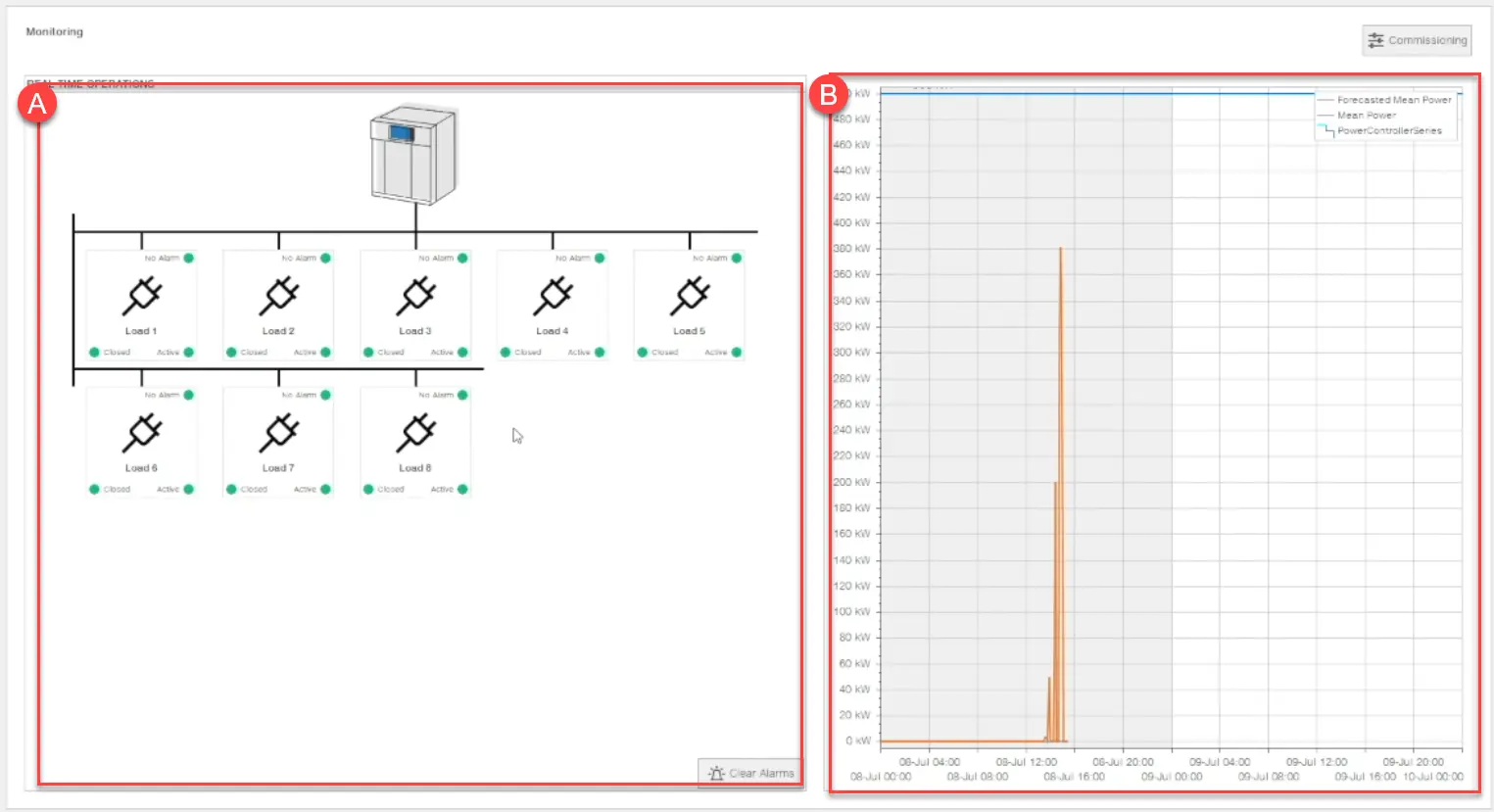

Lehekülje jälgimine

	Osa kirjeldus
Tellides	Nupp Disaini lehele pääsemiseks (Lehe disain)
A	Laadimisoleku ala. Iga koormuse kohta on toodud järgmised andmed: Häirete olemasolu signaali staatus Koormuse staatus Nupu tühjendamise häired, et puhata kõigi koormate alarmid.
B	Graafik: aeg (X-telg) ja võimsus (Y-telg). Kuvab selle perioodi jaoks seatud võimsuspiiri, registreeritud keskmise võimsuse väärtuse ja hinnangulise keskmise võimsusväärtuse.

Osa kirjeldus

Tellides

Nupp Disaini lehele pääsemiseks (Lehe disain)

Laadimisoleku ala.
Iga koormuse kohta on toodud järgmised andmed:

Häirete olemasolu
signaali staatus
Koormuse staatus

Nupu tühjendamise häired, et puhata kõigi koormate alarmid.

Graafik: aeg (X-telg) ja võimsus (Y-telg). Kuvab selle perioodi jaoks seatud võimsuspiiri, registreeritud keskmise võimsuse väärtuse ja hinnangulise keskmise võimsusväärtuse.
