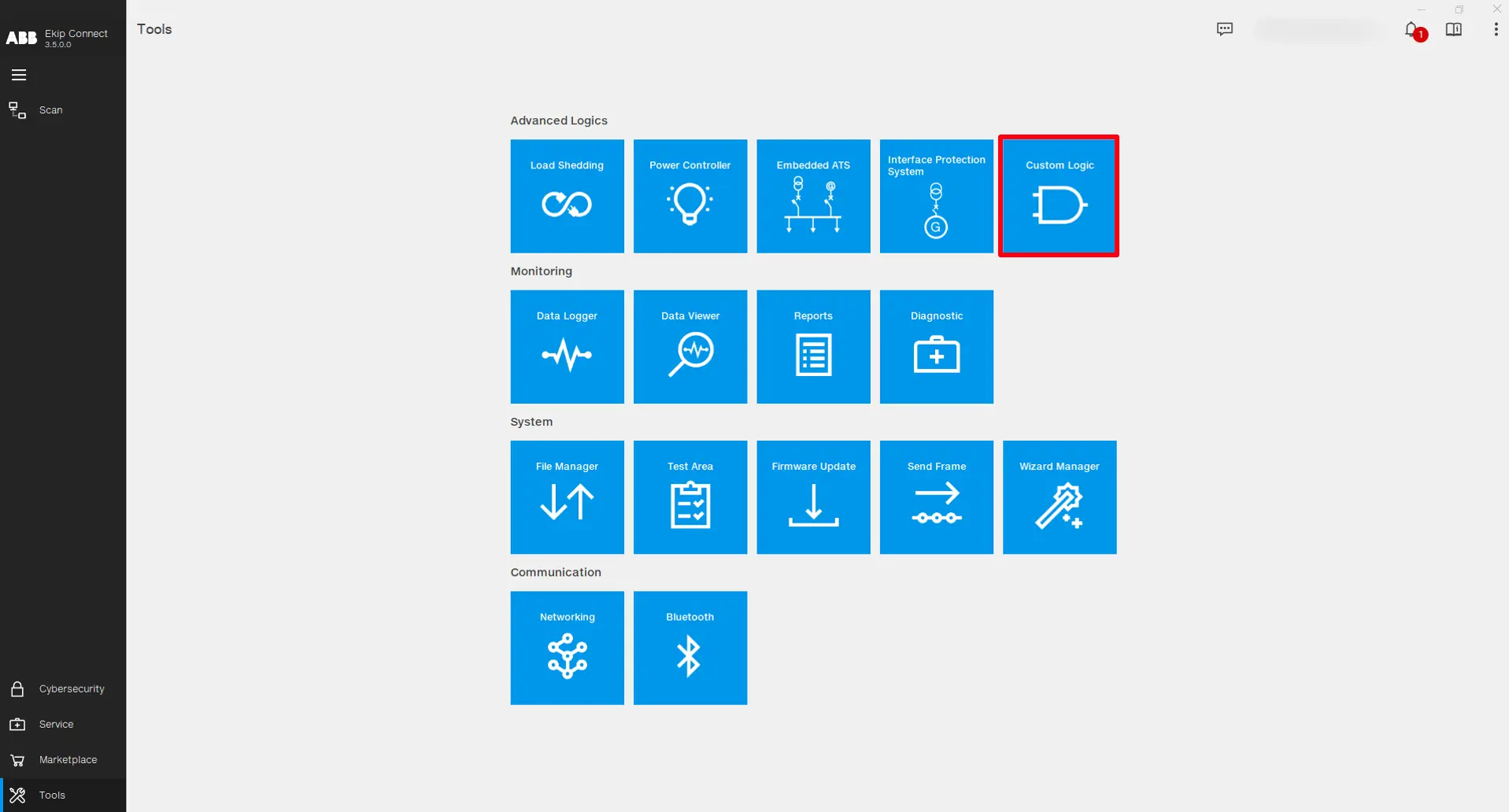

कस्टम तर्क

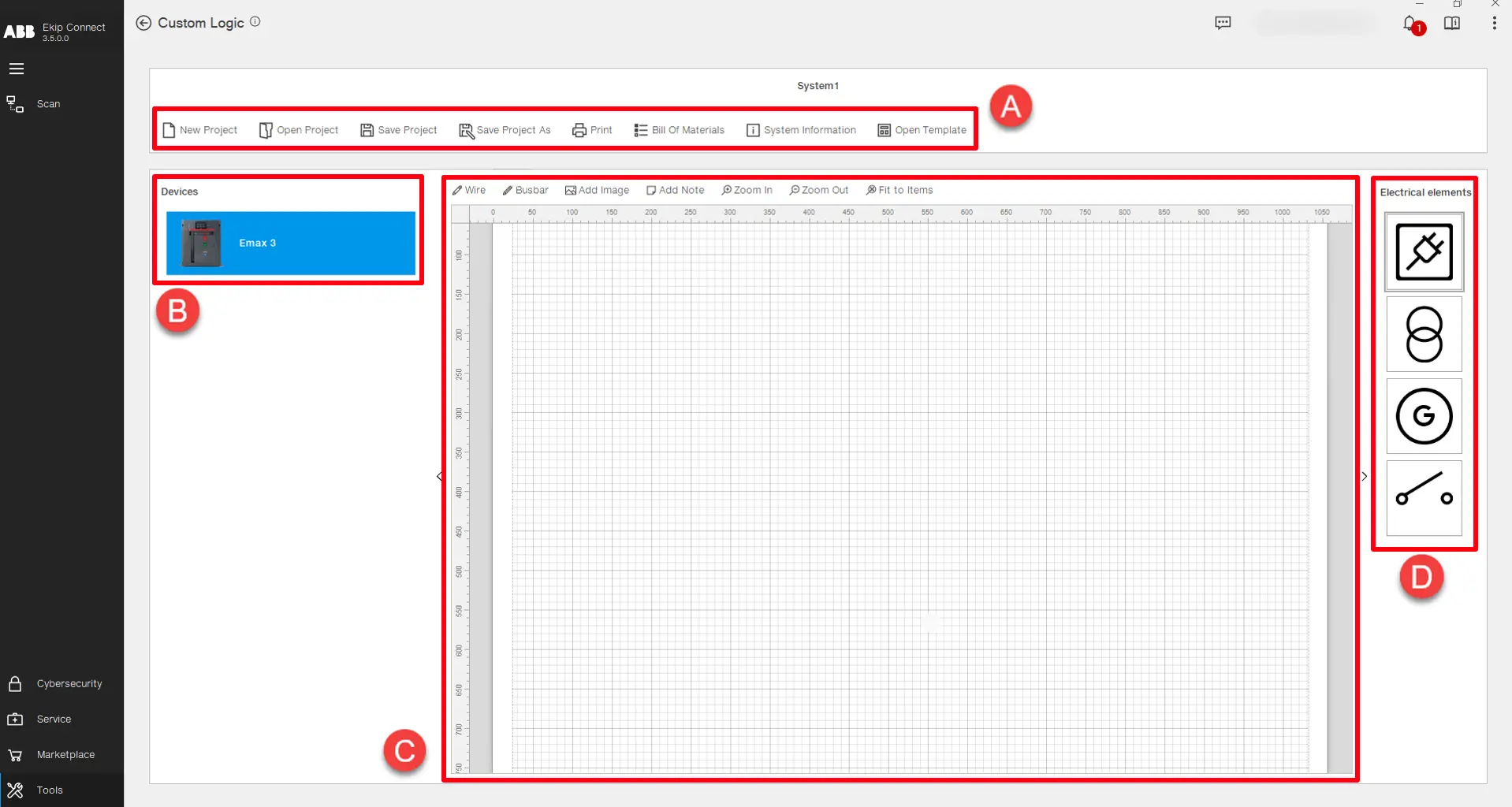

परियोजना और फ़ाइल प्रबंधन के लिए उपयोग की जाने वाली कार्यक्षमताएँ:
• नई परियोजना -> एक नई परियोजना शुरू करें।

• ओपन प्रोजेक्ट -> एक मौजूदा प्रोजेक्ट खोलें।

• प्रोजेक्ट सहेजें - > प्रोजेक्ट को मौजूदा प्रोजेक्ट फ़ाइल में सहेजें।

• प्रोजेक्ट को इस रूप में सहेजें -> प्रोजेक्ट को एक नई प्रोजेक्ट फ़ाइल में सहेजें।

• प्रिंट करें - > एक दस्तावेज़ प्रिंट करें जिसमें परियोजना की सभी जानकारी और सामग्री हो।

• सामग्री का बिल -> हार्डवेयर, सॉफ्टवेयर और ट्रिप यूनिट प्रकारों में वर्गीकृत सामग्रियों की सूची, जो डिवाइस पर तर्क के सही कामकाज की  गारंटी के लिए आवश्यक हैं।

• सिस्टम सूचना -> परियोजना में मौजूद उपकरणों के लिए तर्क के सभी डाउनलोड और अपलोड का इतिहास प्रदर्शित करता है।

• टेम्पलेट खोलें -> पूर्व-कॉन्फ़िगर किए गए तर्क परियोजनाओं की एक सूची खोलता है जिन्हें सीधे उपकरणों पर अपलोड किया जा सकता है। (जल्द आ रहा है)

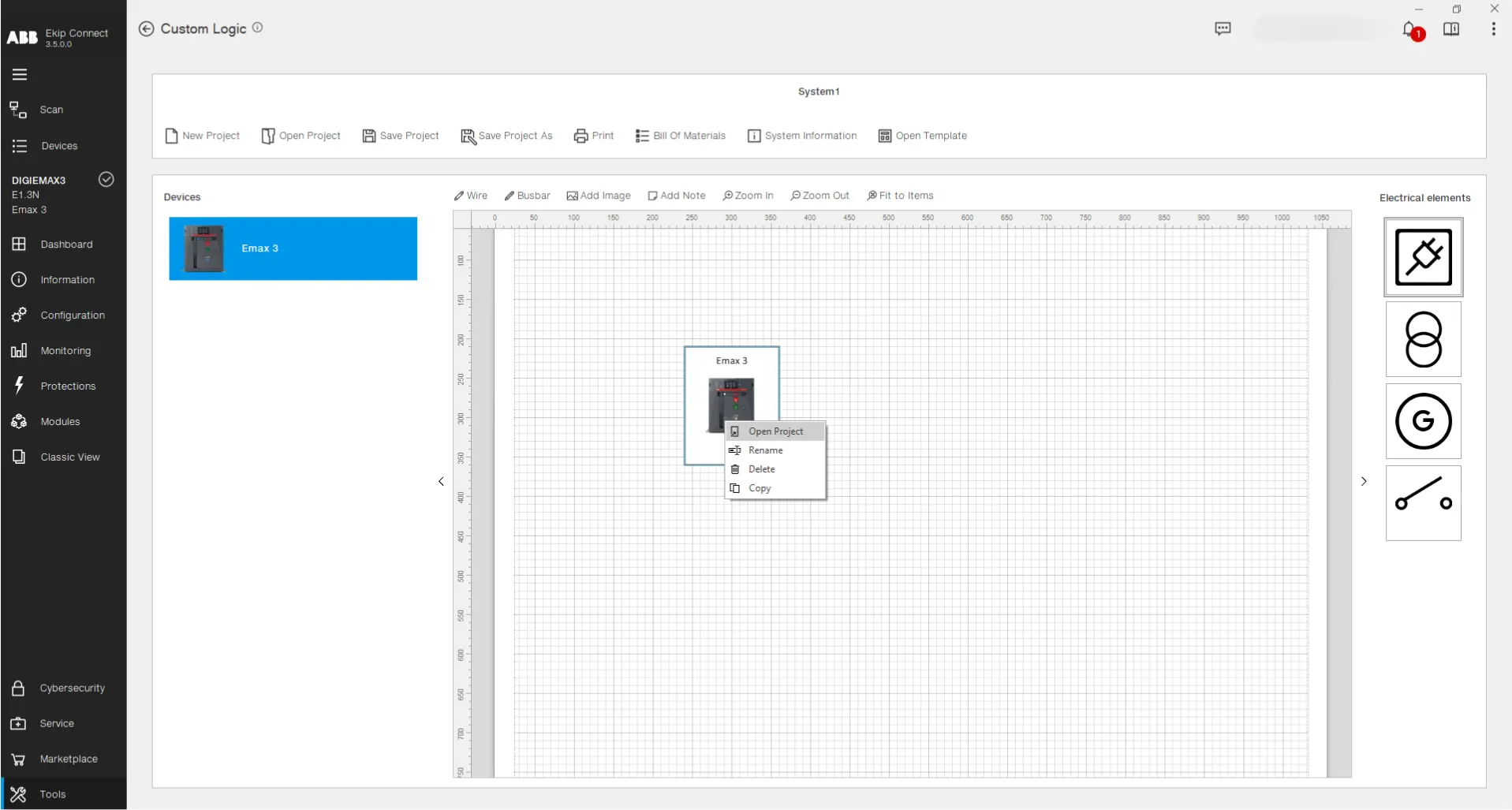

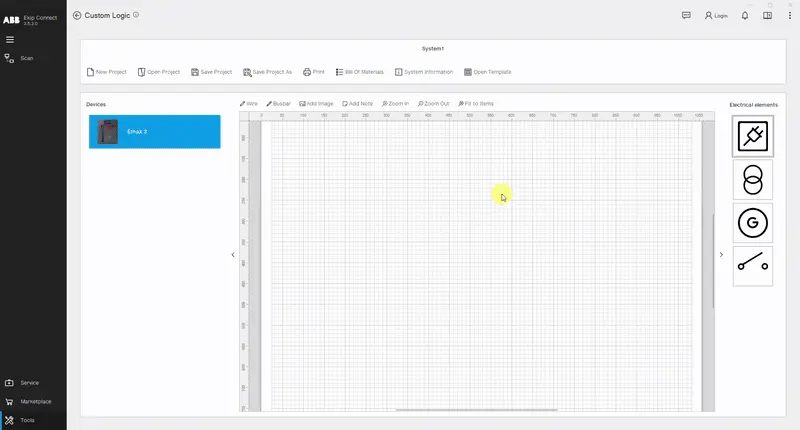

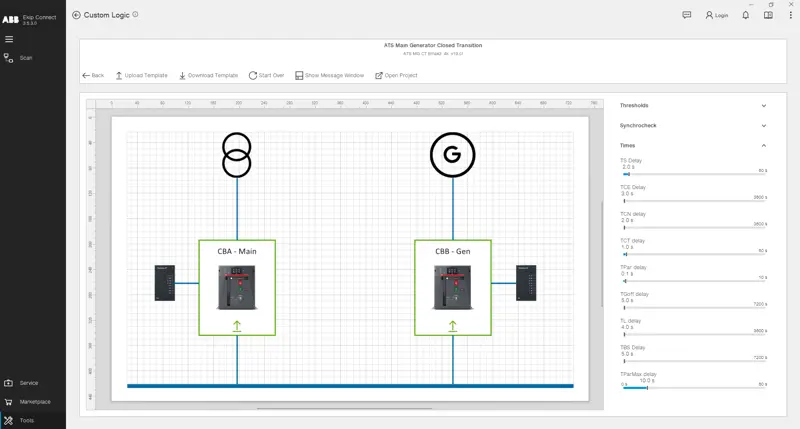

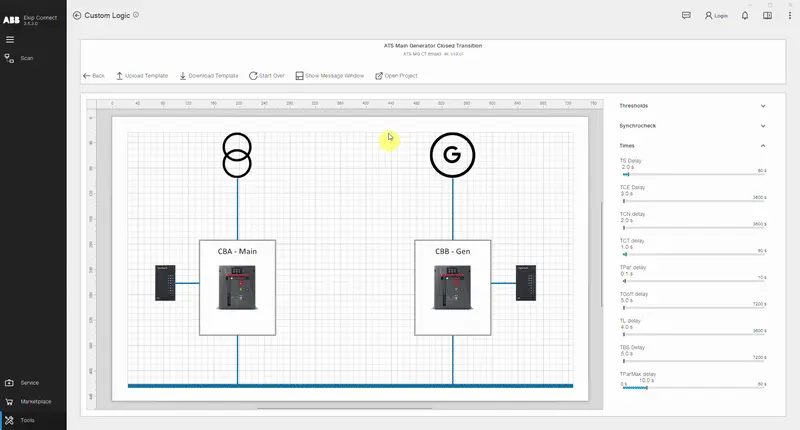

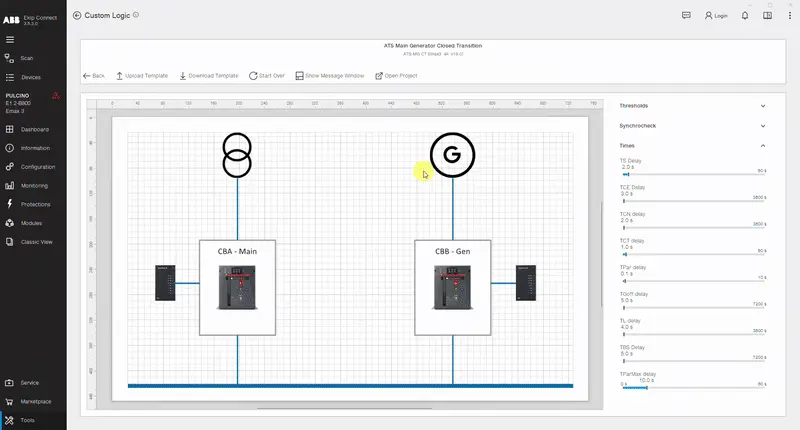

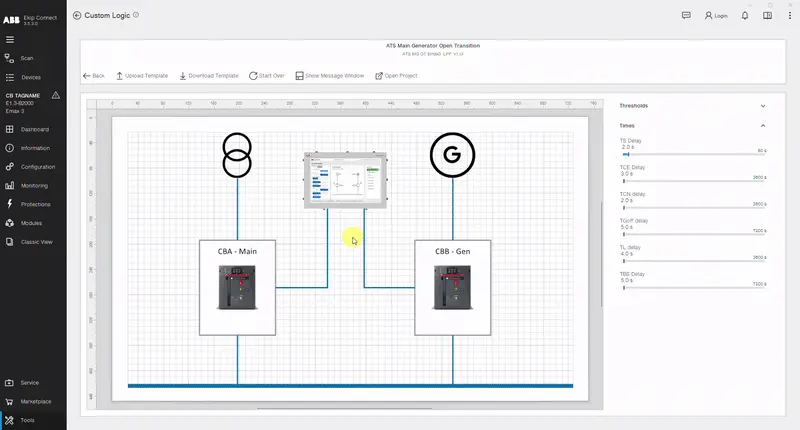

प्रोजेक्ट कैनवास -> कस्टम लॉजिक प्रोजेक्ट को ग्राफिक रूप से प्रस्तुत करने के लिए उपयोग किया जाता है। पौधे का एक रेखा आरेख या एक योजनाबद्ध बनाना संभव है जो पूरे सिस्टम को बेहतर ढंग से समझने में सहायता कर सकता है। प्रोजेक्ट कैनवास पर संपादित करने के लिए कई विकल्प हैं:

• तार -> वस्तुओं के बीच एक रेखा और कनेक्शन खींचता है।

• बसबार -> वस्तुओं के बीच एक मोटी रेखा और कनेक्शन खींचता है।

• छवि जोड़ें -> एक बाहरी छवि सम्मिलित करता है।

• नोट जोड़ें -> एक चिपचिपा नोट सम्मिलित करता है।

• ज़ूम इन करें, ज़ूम आउट करें और आइटम में फिट हों - > प्रोजेक्ट कैनवास पर तत्वों के ग्राफिक दृश्य को अनुकूलित करें।

नोट: कैनवास पर डिज़ाइन की गई परियोजना केवल एक ग्राफिक प्रतिनिधित्व है और यह तर्क के किसी भी व्यवहार को परिभाषित नहीं करती है।

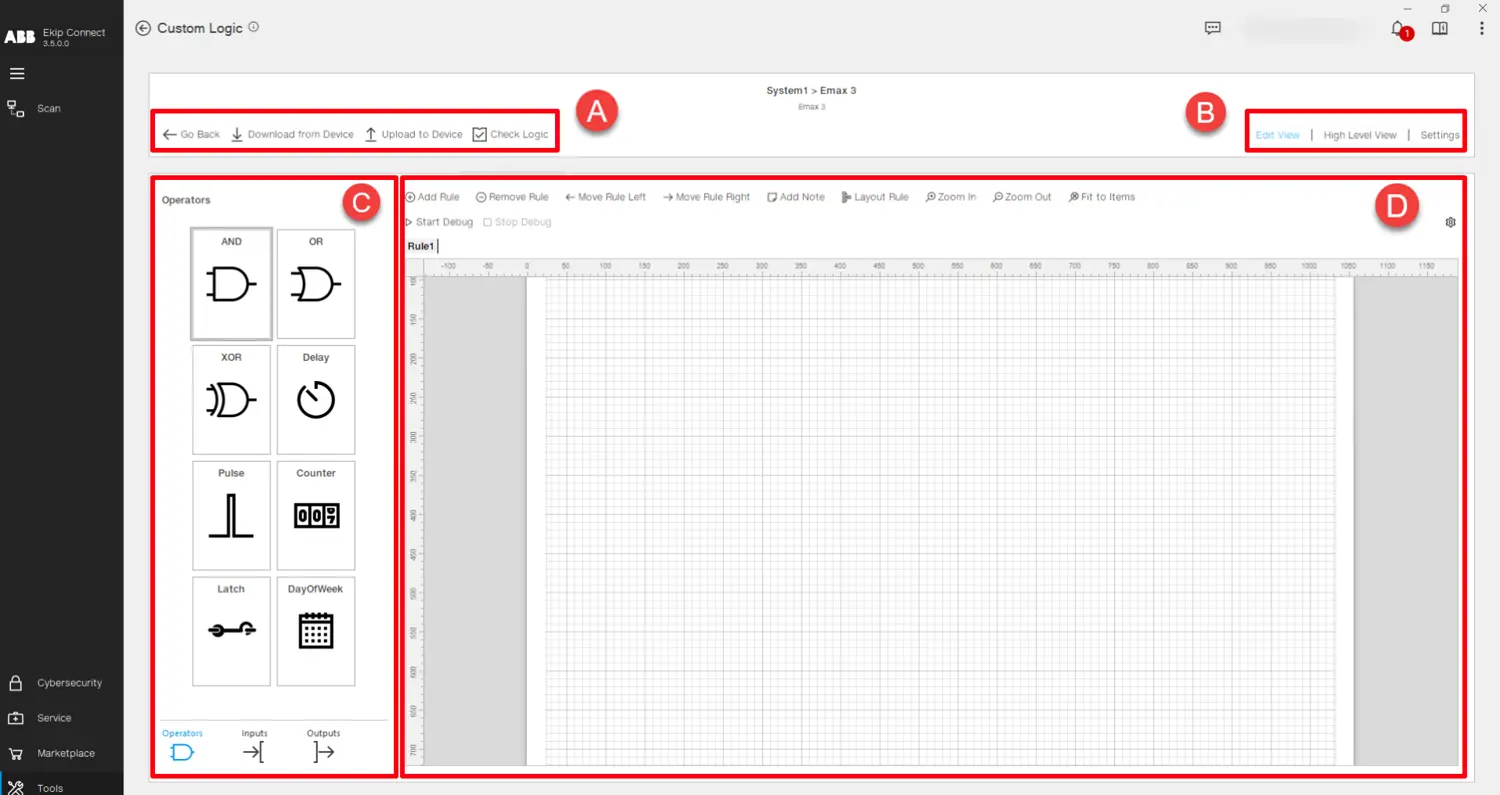

तर्क डिजाइन कार्यक्षमताएं:

• वापस जाएं -> मुख्य पृष्ठ पर वापस जाता है।

• डिवाइस से डाउनलोड करें -> उपयोगकर्ता को देखने और संपादित करने के लिए कनेक्टेड डिवाइस पर मौजूद तर्क को पढ़ता है।

• डिवाइस पर अपलोड करें -> डिज़ाइन किए गए तर्क को कनेक्टेड डिवाइस पर स्थानांतरित करता है।

• तर्क की जाँच करें -> उपयोग किए गए वाक्यविन्यास और डिवाइस की मेमोरी बाधाओं के संदर्भ में डिज़ाइन किए गए तर्क पर जांच की एक श्रृंखला करता है।

तर्क डिजाइन दृश्य:

• दृश्य संपादित करें -> तर्क को डिजाइन करने के लिए उपयोग किए जाने वाले मुख्य प्रोग्रामिंग कैनवास को दिखाता है।

• उच्च स्तरीय दृश्य -> तर्क ब्लॉकों के बीच अंतर्संबंधों पर जोर देते हुए, डिज़ाइन किए गए संपूर्ण तर्क को दिखाता है।

• सेटिंग्स -> वर्तमान तर्क में प्रोग्राम की गई प्रोग्रामेबल स्थिति, भौतिक आउटपुट और मॉनिटर देरी की सूची दिखाता है।

तर्क घटक:

• इनपुट -> चर की सूची जिसका उपयोग लॉजिक ब्लॉक के लिए इनपुट सिग्नल स्थिति के रूप में किया जा सकता है।

• ऑपरेटर -> आउटपुट सिग्नल प्रदान करने के उद्देश्य से एक या एक से अधिक इनपुट पर लागू गणना कार्यों वाले ब्लॉकों की सूची।

• आउटपुट -> "एकिप सिग्नलिंग" डिजिटल आउटपुट, सामान्य "पीएलसी आउट"  आउटपुट और आंतरिक "अस्थायी" आउटपुट में समूहीकृत आउटपुट सिग्नल की सूची।

प्रोग्रामिंग कैनवास में डालने के लिए किसी घटक पर खींचें और छोड़ें या डबल बाएँ क्लिक करें।

प्रोग्रामिंग कैनवास -> चुने हुए डिवाइस के लिए तर्क को डिजाइन करने के लिए उपयोग किया जाता है। डिजाइन का मुख्य सिद्धांत "नियम" हैं, जो छोटे तर्क ब्लॉकों का प्रतिनिधित्व करते हैं, जिनका संयोजन डिवाइस में स्थानांतरित किए जाने वाले तर्क का निर्माण करता है। कैनवास के शीर्ष पर, विभिन्न कार्यक्षमताएं हैं:

• नियम जोड़ें -> तर्क में एक नया नियम सम्मिलित करता है।

• नियम निकालें -> चयनित नियम को हटा देता है।

• नियम को बाएँ ले जाएँ, नियम को दाएँ ले जाएँ - > तर्क में नियमों की स्थिति संपादित करें।

• नोट जोड़ें -> नियम में एक चिपचिपा नोट सम्मिलित करता है।

• लेआउट नियम -> कैनवास में स्थान को अनुकूलित करते हुए, नियम के लेआउट को स्वचालित रूप से व्यवस्थित करता है।

• ज़ूम इन करें, ज़ूम आउट करें और आइटम में फिट हों - >  प्रोग्रामिंग कैनवास पर तत्वों के ग्राफिक दृश्य को अनुकूलित करें।

• डीबग प्रारंभ करें -> डिवाइस पर स्थानांतरित किए बिना बनाए गए तर्क का परीक्षण करने के लिए उपयोग किया जाने वाला एक ऑफ़लाइन सिमुलेशन शुरू करता है। उपयोगकर्ता इनपुट पर क्लिक करके उन्हें एक मूल्य दे सकता है और देख सकता है कि आउटपुट कैसे व्यवहार करते हैं।

 • डीबग बंद करो -> सिमुलेशन बंद कर देता है।

 • डीबग सेटिंग्स -> सिमुलेशन के समय चरण और स्टॉप टाइम को सेट करने के लिए उपयोग किया जाता है।
