Kontroler napajanja: kako izgleda

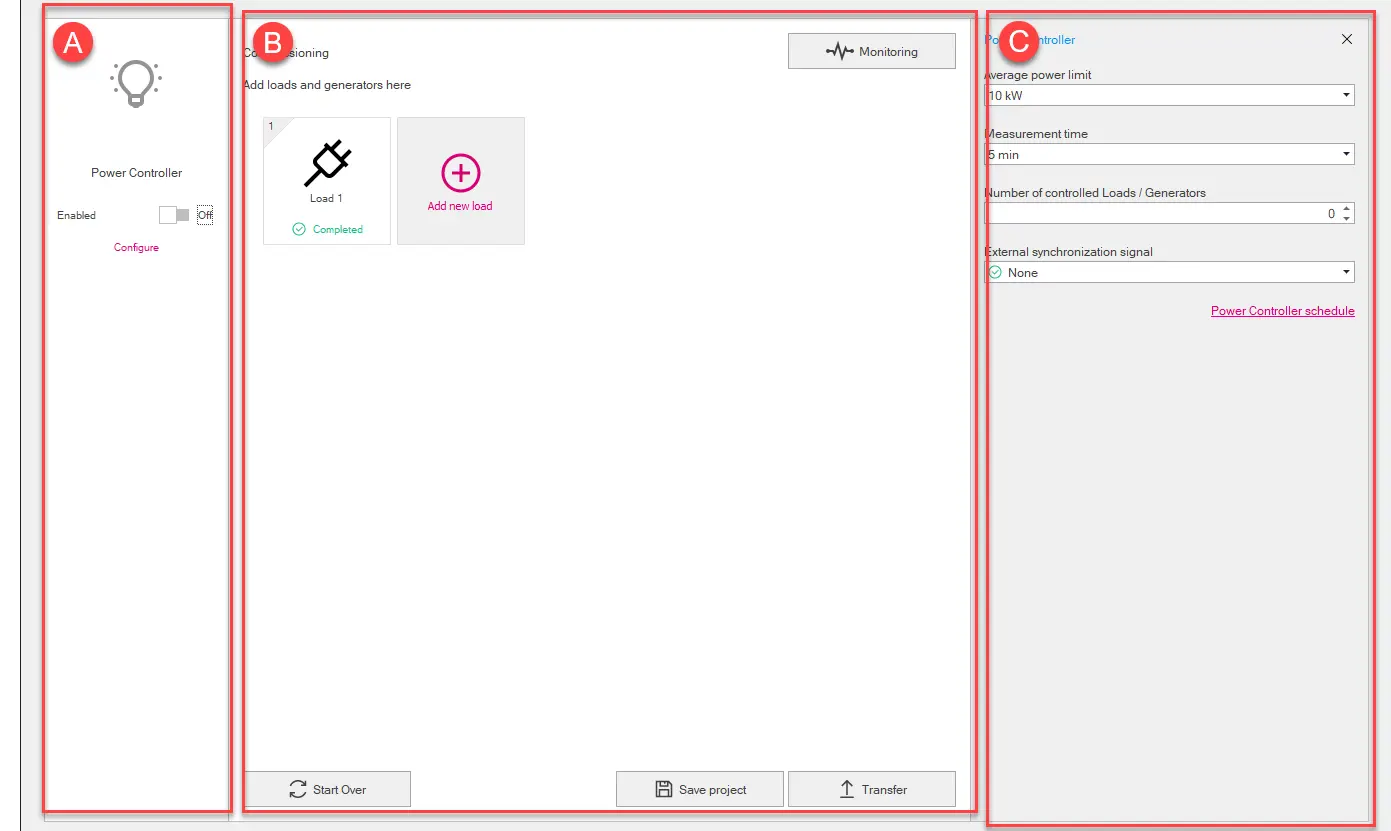

Dizajn stranice

Deo	Opis
A	Funkcija Snaga kontroler oblast. Sadrži sledeće elemente: komanda za omogućavanje i onemogućavanje funkcije dugme Konfigurišite za prikaz i uređivanje konfiguracionih parametara u [C].
B	Opterećenja oblast. Sadrži sledeće elemente: grafički prikaz svakog opterećenja (grafički prikaz opterećenja) dugme Monitoring za pristup stranici za nadgledanje (Praćenje stranice) dugme Dodaj novo opterećenje da biste dodali opterećenje dugme Slom da biste otvorili drugi projekat ili kreirali novi projekat dugme Sačuvaj projekat da biste sačuvali projekat na računaru u .pvc formatu. Napomena: .pwc format je vlasnički format koji se može čitati samo sa Ekip Connect. dugme Prenos za prenos konfiguracije na uređaj
C	Područje za parametre elementa izabranog u [A] ili u [B] (Pover Controller: parametri). (samo ako je izabran Pover Controller u [A]) Dugme za otvaranje programiranja Vindov Pover Controller

Deo

Opis

Funkcija Snaga kontroler oblast. Sadrži sledeće elemente:

komanda za omogućavanje i onemogućavanje funkcije
dugme Konfigurišite za prikaz i uređivanje konfiguracionih parametara u [C].

Opterećenja oblast. Sadrži sledeće elemente:

grafički prikaz svakog opterećenja (grafički prikaz opterećenja)
dugme Monitoring za pristup stranici za nadgledanje (Praćenje stranice)
dugme Dodaj novo opterećenje da biste dodali opterećenje
dugme Slom da biste otvorili drugi projekat ili kreirali novi projekat
dugme Sačuvaj projekat da biste sačuvali projekat na računaru u .pvc formatu.

Napomena: .pwc format je vlasnički format koji se može čitati samo sa Ekip Connect.

dugme Prenos za prenos konfiguracije na uređaj

Područje za parametre elementa izabranog u [A] ili u [B] (Pover Controller: parametri).
(samo ako je izabran Pover Controller u [A]) Dugme za otvaranje programiranja Vindov Pover Controller

Grafički prikaz opterećenja

Deo	Opis
A	Dodeljen prekid veze prioritet
B	Ikona izabrana za opterećenje
C	Ime dodeljeno teretu
D	Status konfiguracije opterećenja: Završeno: svi potrebni parametri su konfigurisani Nije završeno: jedan ili više neophodnih parametara nije konfigurisan
	Dugme za prilagođavanje ikone učitavanja Da biste prikazali dugme, postavite pokazivač miša preko grafičkog prikaza opterećenja.
	Dugme za brisanje opterećenja Da biste prikazali dugme, postavite pokazivač miša preko grafičkog prikaza opterećenja.

Programiranje kontrolera napajanja prozora

Deo	Opis
Rezime nedelje	Dugme za prikazivanje / skrivanje u [B] programiranje cele nedelje. U ovom pogledu, programiranje se ne može promeniti.
Dodajte vremenske slotove	Dugme za dodavanje vremenskog slota za programiranje. Da biste definisali slot, izaberite i prevucite plavu liniju na izabranoj vrednosti snage (I-osa) i vremenskoj vrednosti (Ks-osa) sa mišem.
Uklonite vremenski slot	Dugme za uklanjanje poslednjeg dodatog vremenskog slota iz programiranja.
A	Komande za odabir dana u nedelji koji će biti prikazan i dugmad za kretanje kroz dane.
B	Programiranje prostora za prikaz. Ks-osa: sati u danu. Isprekidana linija označava ograničenje snage postavljeno u [D]. I-osa: granična vrednost snage. Isprekidana linija označava početak / kraj vremenskog slota. Plava linija: programiranje regulatora napajanja
C	Komanda za definisanje programiranja dana na osnovu programiranja drugog dana. Da biste izvršili komandu, izaberite dan od kojeg želite kopirati programiranje sa liste, a zatim kliknite na dugme.
D	Lista definisanih granica snage. Može se podesiti do 10 ograničenja snage.

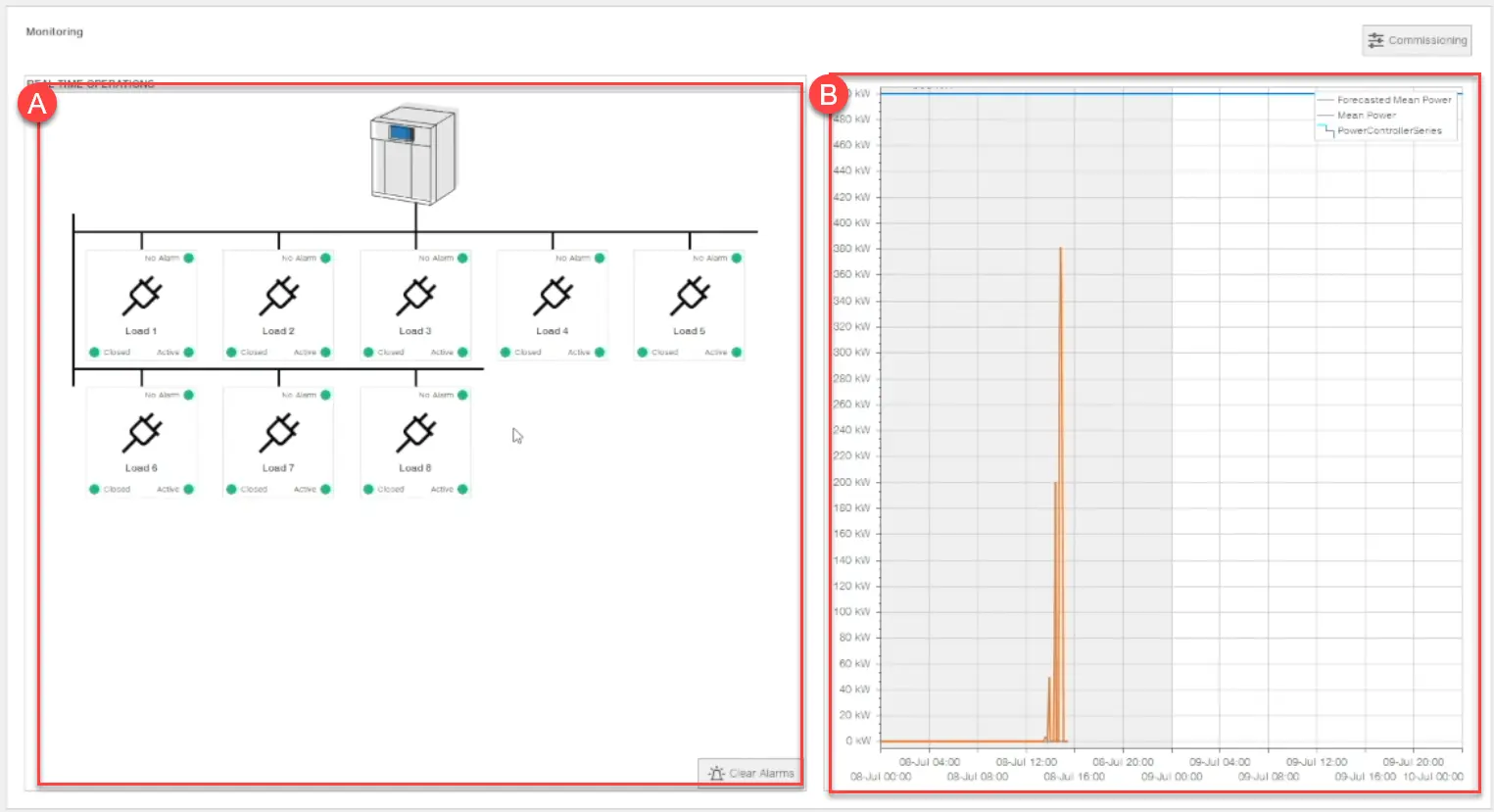

Nadgledanje straniцa

	Deo Opis
Puštanje u rad	Dugme za pristup stranici Dizajn (Dizajn stranice)
A	Područje statusa opterećenja. Sledeće informacije su date za svako opterećenje: prisustvo alarma Status signala Status učitavanja Dugme Clear Alarms da se odmori alarme svih opterećenja.
B	Grafikon: vreme (Ks-osa) i snaga (I-osa). Prikazuje graničnu vrednost snage podešenu za taj period, prosečnu vrednost snage zabeleženu i procenjenu prosečnu vrednost snage.

Deo Opis

Puštanje u rad

Dugme za pristup stranici Dizajn (Dizajn stranice)

Područje statusa opterećenja.
Sledeće informacije su date za svako opterećenje:

prisustvo alarma
Status signala
Status učitavanja

Dugme Clear Alarms da se odmori alarme svih opterećenja.

Grafikon: vreme (Ks-osa) i snaga (I-osa). Prikazuje graničnu vrednost snage podešenu za taj period, prosečnu vrednost snage zabeleženu i procenjenu prosečnu vrednost snage.
