डेटा व्यूअर

समारोह का विवरण
डेटा व्यूअर फ़ंक्शन आपको डिवाइस से डाउनलोड की गई डेटा लॉगर फ़ाइलों को देखने और डेटा का विश्लेषण करने की अनुमति देता है।

डेटा व्यूअर इन Ekip Connect
Ekip Connect टूल से निम्नलिखित क्रियाएं की जा सकती हैं:

Datalogger फ़ंक्शन के साथ बनाई गई रिकॉर्डिंग खोलें।
व्यक्तिगत वर्तमान और वोल्टेज चरणों के समय या आवृत्ति के संदर्भ में डेटा का विश्लेषण करें।
रिपोर्ट प्रिंट करें.
डेटा निर्यात करें.

आवश्यकताओं

समारोह तक पहुंच	सही डेटालॉगर फ़ाइल के साथ अप्रतिबंधित।
फ़ंक्शन का समर्थन करने वाले उपकरणों के प्रकार	सर्किट ब्रेकर के लिए बाहरी इकाई (जैसे ईकिप अप) सर्किट ब्रेकर
डिवाइस की स्थिति	कोई
डिवाइस के साथ कनेक्शन का प्रकार	कोई

>> समर्थित उपकरणों और प्रत्येक के लिए आवश्यकताओं के बारे में अधिक जानकारी के लिए, कृपया यहां उपलब्ध दस्तावेज़ 9AKK108467A9238 देखें।

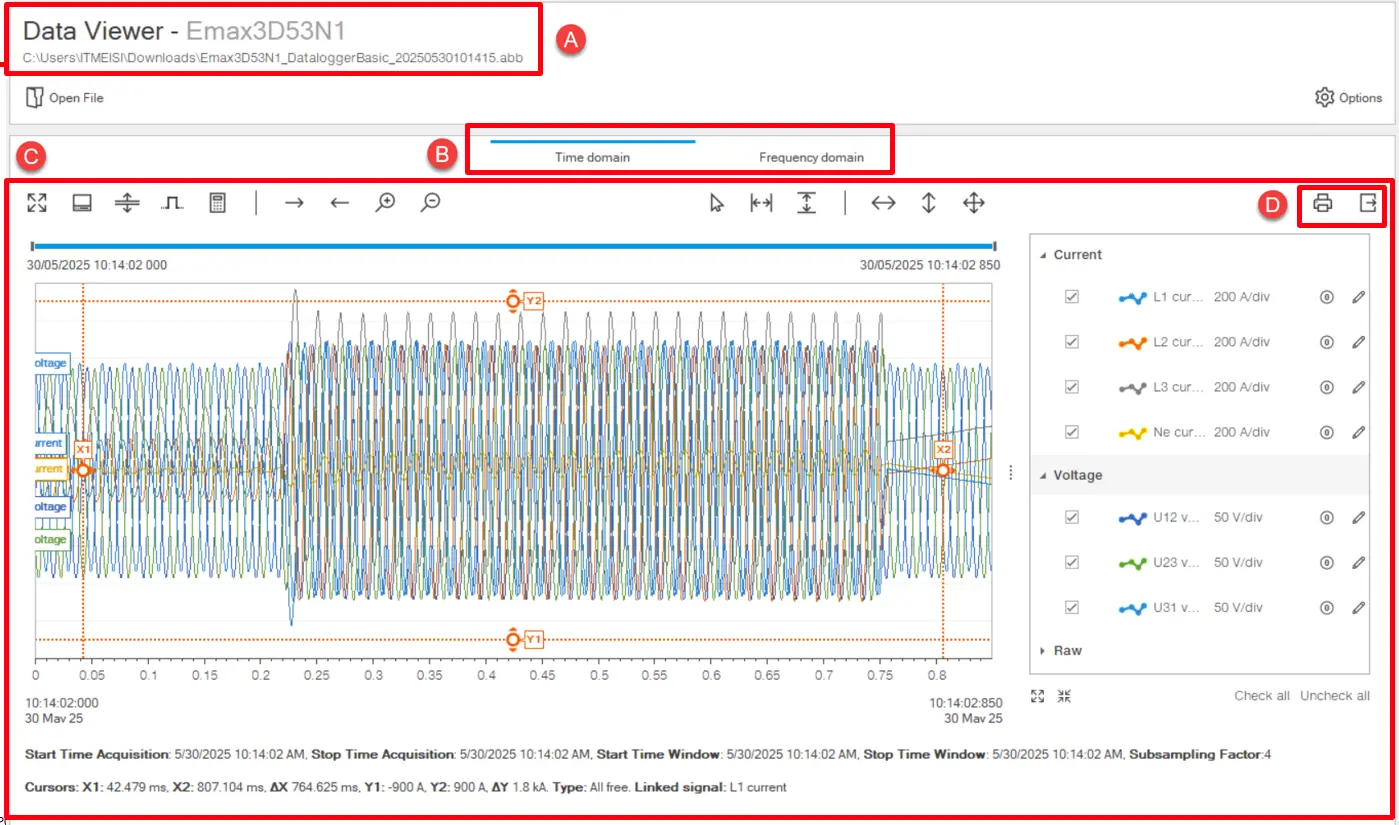

यह कैसा दिखता है

भाग	या क़िस्‍म
एक	फ़ाइल पथ खोलें
खोलना	डेटा लॉगर फ़ंक्शन के माध्यम से पहले डाउनलोड की गई फ़ाइल को खोलने के लिए बटन।
सूचना	फ़ाइल जानकारी प्रदर्शित करने के लिए बटन (फ़ाइल जानकारी)
विकल्प	ग्राफ़ प्रदर्शित करने के तरीके को अनुकूलित करने के लिए बटन
जन्‍म	प्रदर्शित किए जाने वाले ग्राफिक के प्रकार का चयन करने के लिए मेनू: समय डोमेन आवृत्ति डोमेन
के आसपास	डेटा प्रदर्शन क्षेत्र। सामग्री [बी] में चयनित ग्राफ के प्रकार पर निर्भर करती है।
D	कार्रवाई बटन: प्रिंट रिपोर्ट: फ़ाइल जानकारी के साथ फ़ाइल रिपोर्ट उत्पन्न करता है, वर्तमान में प्रदर्शित संकेतों के साथ ग्राफ और विस्तृत वर्तमान और वोल्टेज मान। रिपोर्ट को .pdf प्रारूप में सहेजा जा सकता है या मुद्रित किया जा सकता है। निर्यात संकेत: .csv प्रारूप में चयनित वर्तमान, वोल्टेज और डिजिटल संकेतों का निर्यात करता है।

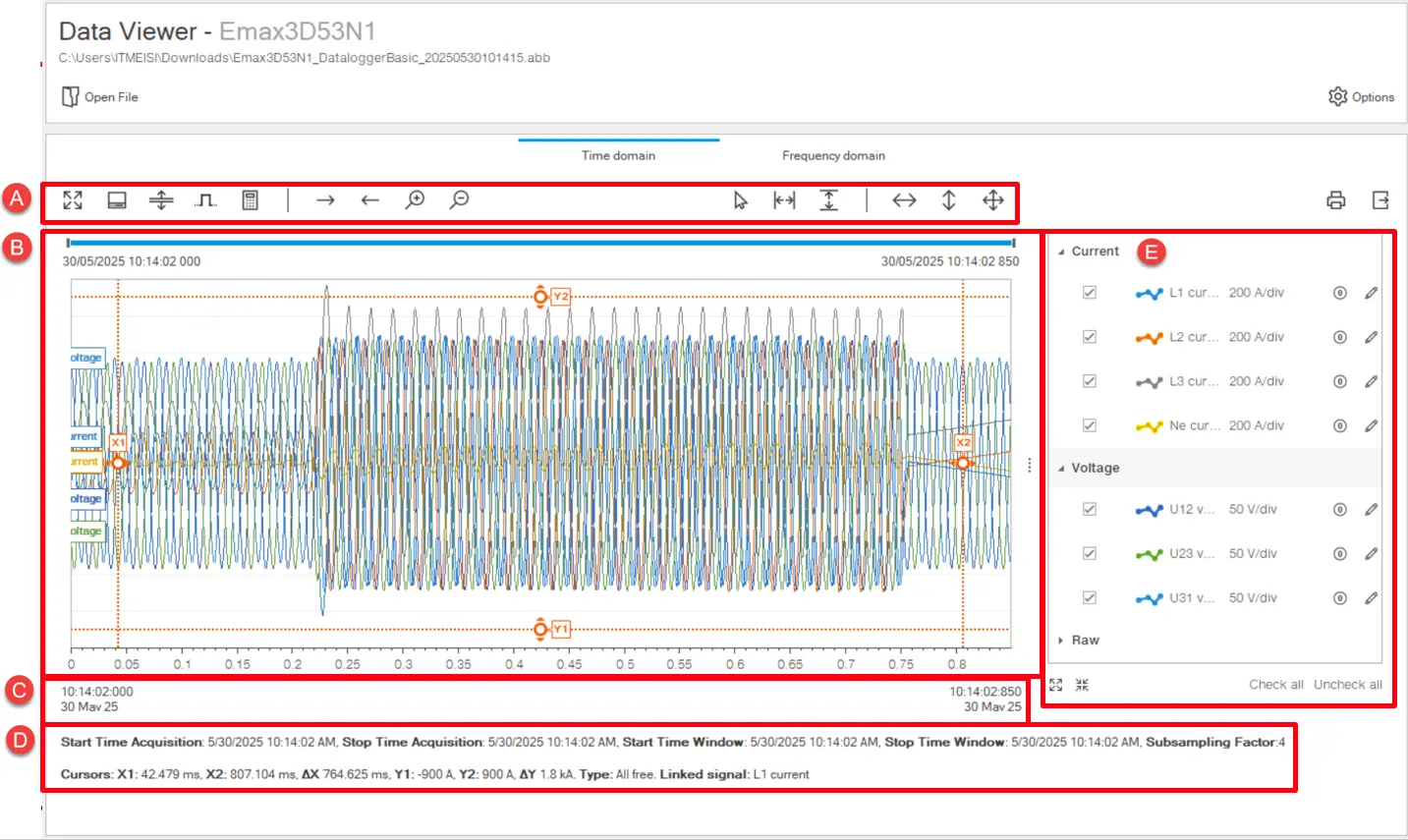

समय डोमेन

भाग	विवरण
एक	कार्रवाई बटन: : पृष्ठ पर ग्राफ़ प्रदर्शन क्षेत्र को विस्तृत करता है. सिग्नल जानकारी: [D] में जानकारी प्रदर्शित/छुपाती है। स्प्लिट आरेख: वर्तमान और वोल्टेज सिग्नल ग्राफ़ को अलग/मर्ज करता है। डिजिटल: आपको यह चुनने की अनुमति देता है कि ग्राफ़ पर किस प्रकार की डिजिटल ईवेंट प्रदर्शित करनी हैं।
जन्‍म	वोल्टेज और वर्तमान तरंगों के साथ ग्राफ समय के साथ दर्ज किया गया। यदि सेट किया जाता है, तो यह डिजिटल इवेंट सिग्नल भी प्रदर्शित करता है।
के आसपास	कर्सर सेट करने और अक्षों की स्थिति को रीसेट करने के लिए बटन
D	ग्राफ में प्रदर्शित धाराओं और वोल्टेज के विस्तृत मान
ई	ग्राफ में वर्तमान, वोल्टेज और डिजिटल संकेतों को प्रदर्शित / छिपाने के लिए मेनू: : आपको यह बदलने की अनुमति देता है कि ग्राफ़ में सिग्नल कैसे प्रदर्शित होता है : ऑफ़सेट को रीसेट करने की अनुमति देता है

आवृत्ति डोमेन

भाग	विवरण
एक	कार्रवाई बटन: : पृष्ठ पर ग्राफ़ प्रदर्शन क्षेत्र को विस्तृत करता है. सिग्नल जानकारी: [D] में जानकारी प्रदर्शित/छुपाती है। स्प्लिट आरेख: वर्तमान और वोल्टेज सिग्नल ग्राफ़ को अलग/मर्ज करता है।
जन्‍म	रिकॉर्ड किए गए वोल्टेज और वर्तमान हार्मोनिक स्पेक्ट्रम के साथ ग्राफ। यह इस बात पर निर्भर करता है कि [ई] में क्या चुना गया है।
के आसपास	कर्सर सेट करने के लिए बटन।
D	ग्राफ में प्रदर्शित धाराओं/वोल्टेज के विस्तृत मान
ई	ग्राफ में धाराओं या वोल्टेज को प्रदर्शित करने के लिए बटन।
स्‍त्री-विषयक	ग्राफ में वर्तमान/वोल्टेज संकेतों को प्रदर्शित/छिपाने के लिए मेनू: : आपको यह बदलने की अनुमति देता है कि ग्राफ़ में सिग्नल कैसे प्रदर्शित होता है

फ़ाइल जानकारी

मौसम	या क़िस्‍म
इकाई का नाम	डिवाइस का प्रकार
सर्किट-ब्रेकर टैग नाम	डिवाइस का अनुकूलित नाम
खजूर	फ़ाइल रिकॉर्ड करने की दिनांक और समय डिवाइस पर
नमूनाकरण आवृत्ति	नमूनाकरण आवृत्ति
नेटवर्क आवृत्ति	विद्युत नेटवर्क की मानक आवृत्ति
सक्रिय परीक्षण सत्र	सत्य: इंगित करता है कि इवेंट परीक्षण सत्र के दौरान रिकॉर्ड किया गया था गलत: इंगित करता है कि इवेंट ऑपरेटिंग मोड में डिवाइस के साथ रिकॉर्ड किया गया था
फ़ाइल खोलें	पथ जहां खुली फ़ाइल सहेजी जाती है
स्लेव आईडी	डिवाइस पहचान कोड
