Power Controller: hogyan néz ki

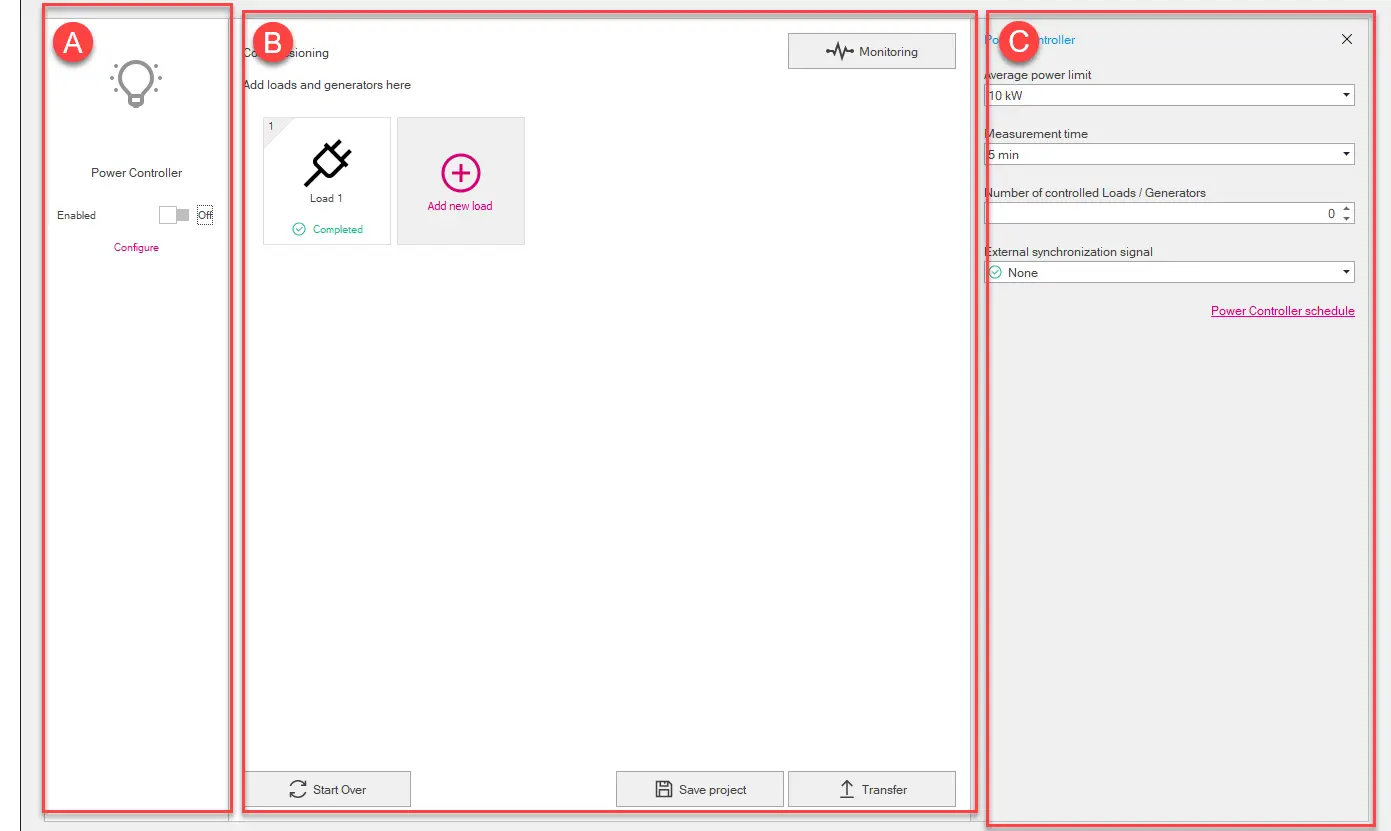

Oldaltervezés

Rész	Leírás
Egy	Funkció Power Controller terület. A következő elemeket tartalmazza: parancs a funkció engedélyezésére és kikapcsolására gombot Konfiguráld a konfigurációs paraméterek megjelenítését és szerkesztését [C]-ben.
B	Rengeteg terület. A következő elemeket tartalmazza: minden terhelés grafikus ábrázolása (a terhelés grafikus ábrázolása) gomb Monitorozás a Monitoring oldal eléréséhez (Page Monitoring) gomb Új terhelés hozzáadása a terheléshez Breakdown gomb meg, hogy új projektet nyisson vagy új projektet hozzon létre a Save Project gombra kattintva a PC-re .pwc formátumban mented el. Megjegyzés: a .pwc formátum egy saját fejlesztésű formátum, amelyet csak az Ekip Connect-szel lehet olvasni. a Átvitel gombot, hogy átvigye a konfigurációt az eszközre
C	Terület az elem paramétereinek a [A] vagy [B] (Power Controller: paraméterek) esetén. (csak akkor, ha az [A]-ban Power Controllert választanak) Gomb az ablak Power Controller programozásának megnyitásához

Rész

Leírás

Egy

Funkció Power Controller terület. A következő elemeket tartalmazza:

parancs a funkció engedélyezésére és kikapcsolására
gombot Konfiguráld a konfigurációs paraméterek megjelenítését és szerkesztését [C]-ben.

Rengeteg terület. A következő elemeket tartalmazza:

minden terhelés grafikus ábrázolása (a terhelés grafikus ábrázolása)
gomb Monitorozás a Monitoring oldal eléréséhez (Page Monitoring)
gomb Új terhelés hozzáadása a terheléshez
Breakdown gomb meg, hogy új projektet nyisson vagy új projektet hozzon létre
a Save Project gombra kattintva a PC-re .pwc formátumban mented el.

Megjegyzés: a .pwc formátum egy saját fejlesztésű formátum, amelyet csak az Ekip Connect-szel lehet olvasni.

a Átvitel gombot, hogy átvigye a konfigurációt az eszközre

Terület az elem paramétereinek a [A] vagy [B] (Power Controller: paraméterek) esetén.
(csak akkor, ha az [A]-ban Power Controllert választanak) Gomb az ablak Power Controller programozásának megnyitásához

A terhelés grafikus ábrázolása

Rész	Leírás
Egy	Hozzárendelt megszakítási prioritás
B	A töltéshez kiválasztott ikon
C	A terheléshez rendelt név
D	Terheléskonfiguráció állapota: Teljes: minden szükséges paraméter be van állítva Nem teljesül: egy vagy több szükséges paraméter nincs konfigurálva
	Gomb a betöltés ikon testreszabásához A gomb megjelenítéséhez az egérmutatót a terhelés grafikus ábrázolása fölé helyezze.
	Gomb a terhelés törlésére A gomb megjelenítéséhez az egérmutatót a terhelés grafikus ábrázolása fölé helyezze.

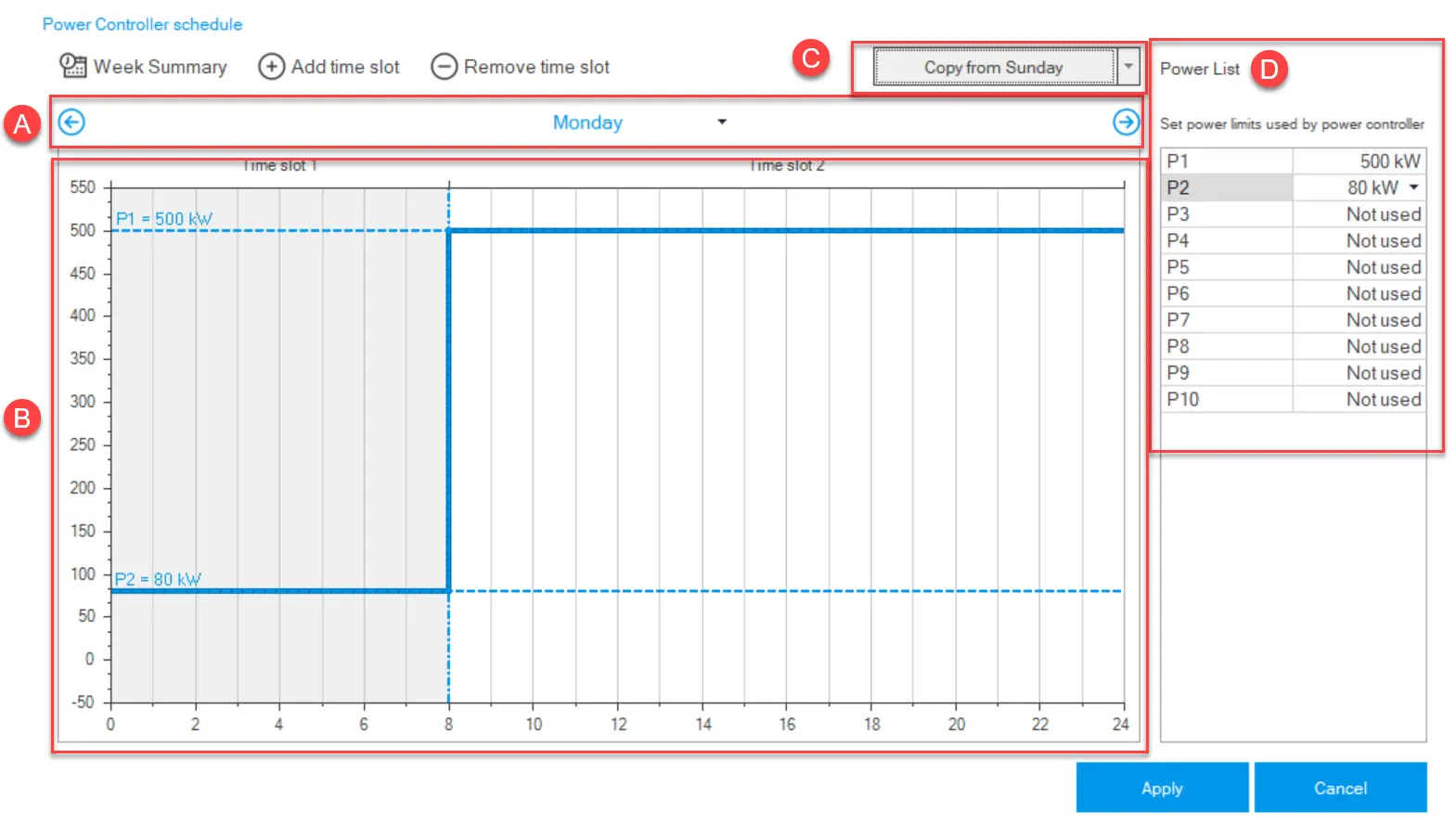

Ablak Power Controller programozás

Rész	Leírás
Hét összefoglaló	Gomb, hogy [B] a teljes hét műsorát megmutass/elrejtsd. Ebben a nézetben a programozás nem változtatható.
Idősávok hozzáadása	Gomb, hogy időpontot adj a programozáshoz. A slot meghatározásához az egérrel válasszuk és húzzuk a kék vonalat a kiválasztott teljesítményértéken (Y-tengely) és az időértéken (X-tengely) keresztül.
Távolítsd el az idősávot	Gomb, hogy eltávolítsd az utolsó hozzáadott időpontot a programozásból.
Egy	Parancsok, hogy kiválaszthassuk a hét napját, és gombok a napok végiggörgetéséhez.
B	Programozási kijelző terület. X-tengely: a nap órái. A szaggatott vonal egy [D] értékű teljesítménykorlátot jelöl. Y-tengely: teljesítménykorlát. A szaggatott vonal jelzi az időpont kezdetét/végét. Kék vonal: a Power Controller programozása
C	Parancs egy nap programozásának meghatározására egy másik nap programozása alapján. A parancs végrehajtásához válaszd ki a programozás lemásolási napját a listáról, majd kattints a gombra.
D	A meghatározott teljesítménykorlátok listája. Legfeljebb 10 teljesítménykorlátot lehet beállítani.

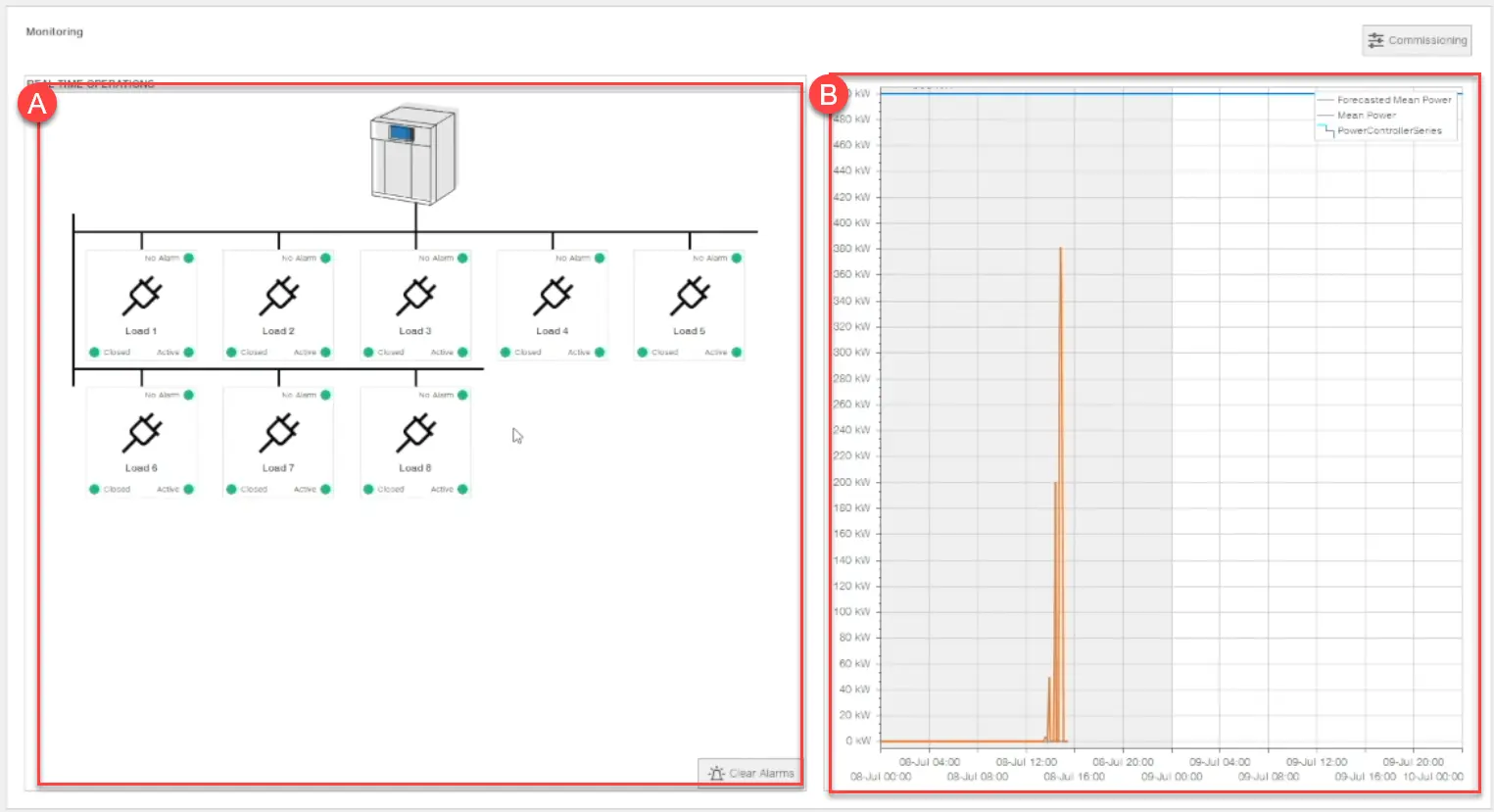

Oldalfigyelés

	Részleírás
Üzembe	Gomb a Tervezés oldalhoz (Page Design)
Egy	Terhelési állapot terület. Minden terhelésre a következő információk tartoznak: riasztások jelenléte Jelállapot Terhelési állapot Gomb Tisztító riasztások az összes rakomány riasztóinak pihenéséhez.
B	Grafikon: idő (X-tengely) és hatvány (Y-tengely). Megjeleníti az adott időszakra beállított teljesítménykorlátot, az átlagértéket és a becsült átlagos teljesítményértéket.

Részleírás

Üzembe

Gomb a Tervezés oldalhoz (Page Design)

Egy

Terhelési állapot terület.
Minden terhelésre a következő információk tartoznak:

riasztások jelenléte
Jelállapot
Terhelési állapot

Gomb Tisztító riasztások az összes rakomány riasztóinak pihenéséhez.

Grafikon: idő (X-tengely) és hatvány (Y-tengely). Megjeleníti az adott időszakra beállított teljesítménykorlátot, az átlagértéket és a becsült átlagos teljesítményértéket.
