Power Controller: Wie es aussieht

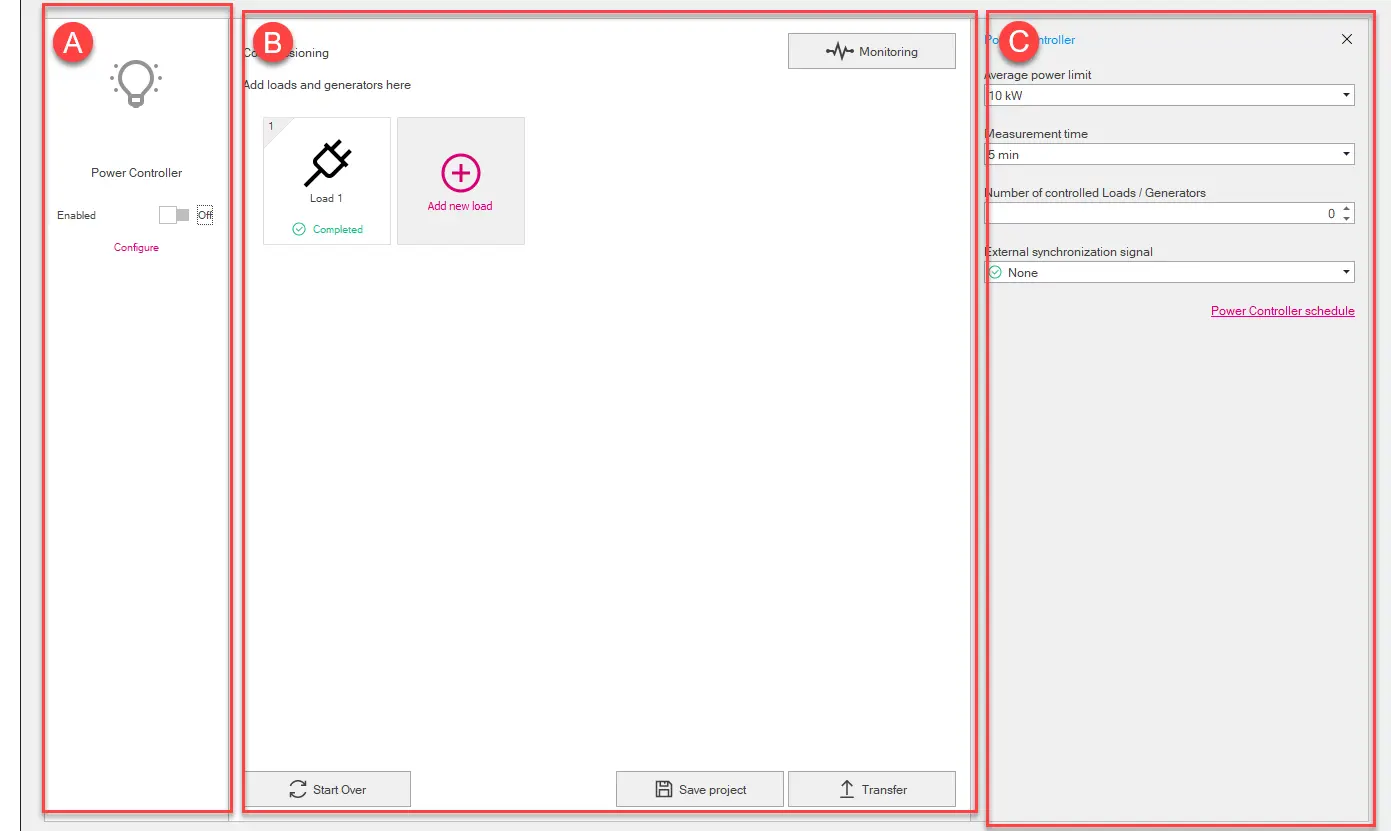

Seitendesign

Teil	Beschreibung
Ein	Funktionsbereich für Stromregler. Es enthält folgende Elemente: Befehl zum Aktivieren und Deaktivieren der Funktion Schaltfläche Konfigurieren, um Konfigurationsparameter in [C] anzuzeigen und zu bearbeiten.
B	Laden Bereich. Es enthält folgende Elemente: grafische Darstellung jeder Last (grafische Darstellung der Last) Button Monitoring zum Zugriff auf die Monitoring-Seite (Page Monitoring) Knopf Neue Last hinzufügen , um eine Last hinzuzufügen button Breakdown, um ein weiteres Projekt zu öffnen oder ein neues Projekt zu erstellen Schaltfläche Projekt speichern , um das Projekt auf dem PC im .pwc-Format zu speichern. Hinweis: Das .pwc-Format ist ein proprietäres Format, das nur mit Ekip Connect gelesen werden kann. button Transfer zur Übertragung der Konfiguration auf das Gerät
C	Fläche für die Parameter des in [A] oder in [B] ausgewählten Elements (Leistungsregler: Parameter). (nur wenn Power Controller in [A] ausgewählt ist) Button zum Öffnen der Window Power Controller-Programmierung

Teil

Beschreibung

Ein

Funktionsbereich für Stromregler. Es enthält folgende Elemente:

Befehl zum Aktivieren und Deaktivieren der Funktion
Schaltfläche Konfigurieren, um Konfigurationsparameter in [C] anzuzeigen und zu bearbeiten.

Laden Bereich. Es enthält folgende Elemente:

grafische Darstellung jeder Last (grafische Darstellung der Last)
Button Monitoring zum Zugriff auf die Monitoring-Seite (Page Monitoring)
Knopf Neue Last hinzufügen , um eine Last hinzuzufügen
button Breakdown, um ein weiteres Projekt zu öffnen oder ein neues Projekt zu erstellen
Schaltfläche Projekt speichern , um das Projekt auf dem PC im .pwc-Format zu speichern.

Hinweis: Das .pwc-Format ist ein proprietäres Format, das nur mit Ekip Connect gelesen werden kann.

button Transfer zur Übertragung der Konfiguration auf das Gerät

Fläche für die Parameter des in [A] oder in [B] ausgewählten Elements (Leistungsregler: Parameter).
(nur wenn Power Controller in [A] ausgewählt ist) Button zum Öffnen der Window Power Controller-Programmierung

Grafische Darstellung der Last

Teil	Beschreibung
Ein	Zugewiesene Trennungspriorität
B	Symbol für die Last ausgewählt
C	Der Ladung zugewiesener Name
D	Lastkonfigurationsstatus: Abgeschlossen: Alle notwendigen Parameter wurden konfiguriert Nicht abgeschlossen: ein oder mehrere notwendige Parameter nicht konfiguriert
	Button zum Anpassen des Ladesymbols Um die Schaltfläche anzuzeigen, positioniere den Mauszeiger über der grafischen Darstellung der Lade.
	Button zum Löschen des Ladens Um die Schaltfläche anzuzeigen, positioniere den Mauszeiger über der grafischen Darstellung der Lade.

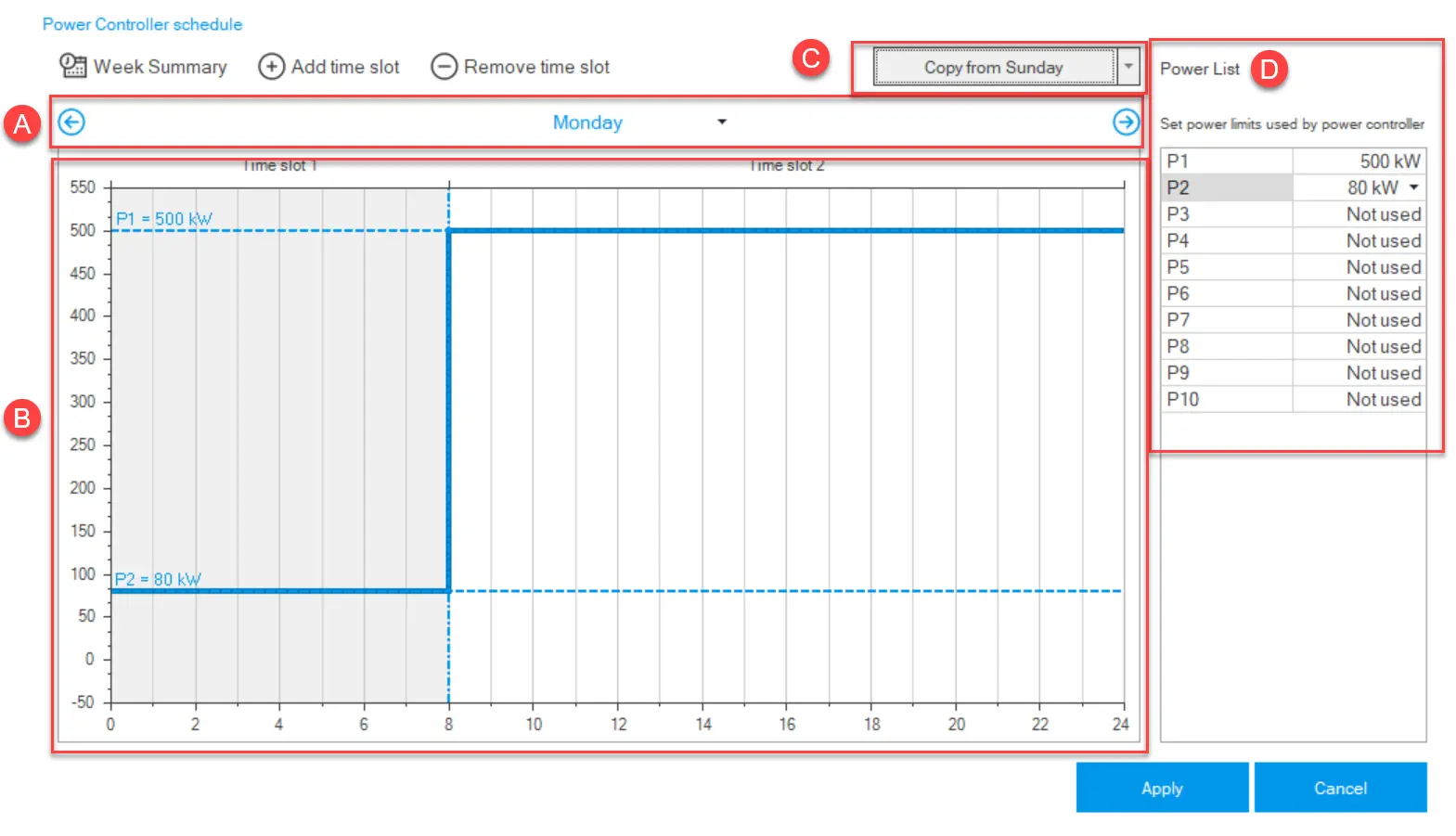

Programmierung des Fensterstromreglers

Teil	Beschreibung
Wochenzusammenfassung	Button, um in [B] das Programm der gesamten Woche anzuzeigen/auszublenden. Nach dieser Ansicht kann das Programm nicht geändert werden.
Sendezeiten hinzufügen	Button, um dem Programm einen Zeitfenster hinzuzufügen. Um einen Schlitz zu definieren, wählen und ziehen Sie die blaue Linie an der gewählten Leistungswertzahl (Y-Achse) und dem Zeitwert (X-Achse) mit der Maus.
Sendezeit entfernen	Button, um den zuletzt hinzugefügten Zeitfenster aus dem Programm zu entfernen.
Ein	Befehle, um den anzuzeigenden Wochentag auszuwählen, und Schaltflächen, um durch die Tage zu scrollen.
B	Programmier-Anzeigebereich. X-Achse: Stunden des Tages. Die gestrichelte Linie zeigt eine in [D] gesetzte Leistungsgrenze an. Y-Achse: Leistungsgrenzwert. Die gestrichelte Linie zeigt den Anfang/Ende eines Zeitfensters an. Blaue Linie: Programmierung des Leistungsreglers
C	Befehl zur Definition der Programmierung eines Tages basierend auf der Programmierung eines anderen Tages. Um den Befehl auszuführen, wählen Sie den Tag aus, an dem das Programm aus der Liste kopiert werden soll, und klicken Sie dann auf den Button.
D	Liste definierter Leistungsgrenzen. Bis zu 10 Leistungslimits können gesetzt werden.

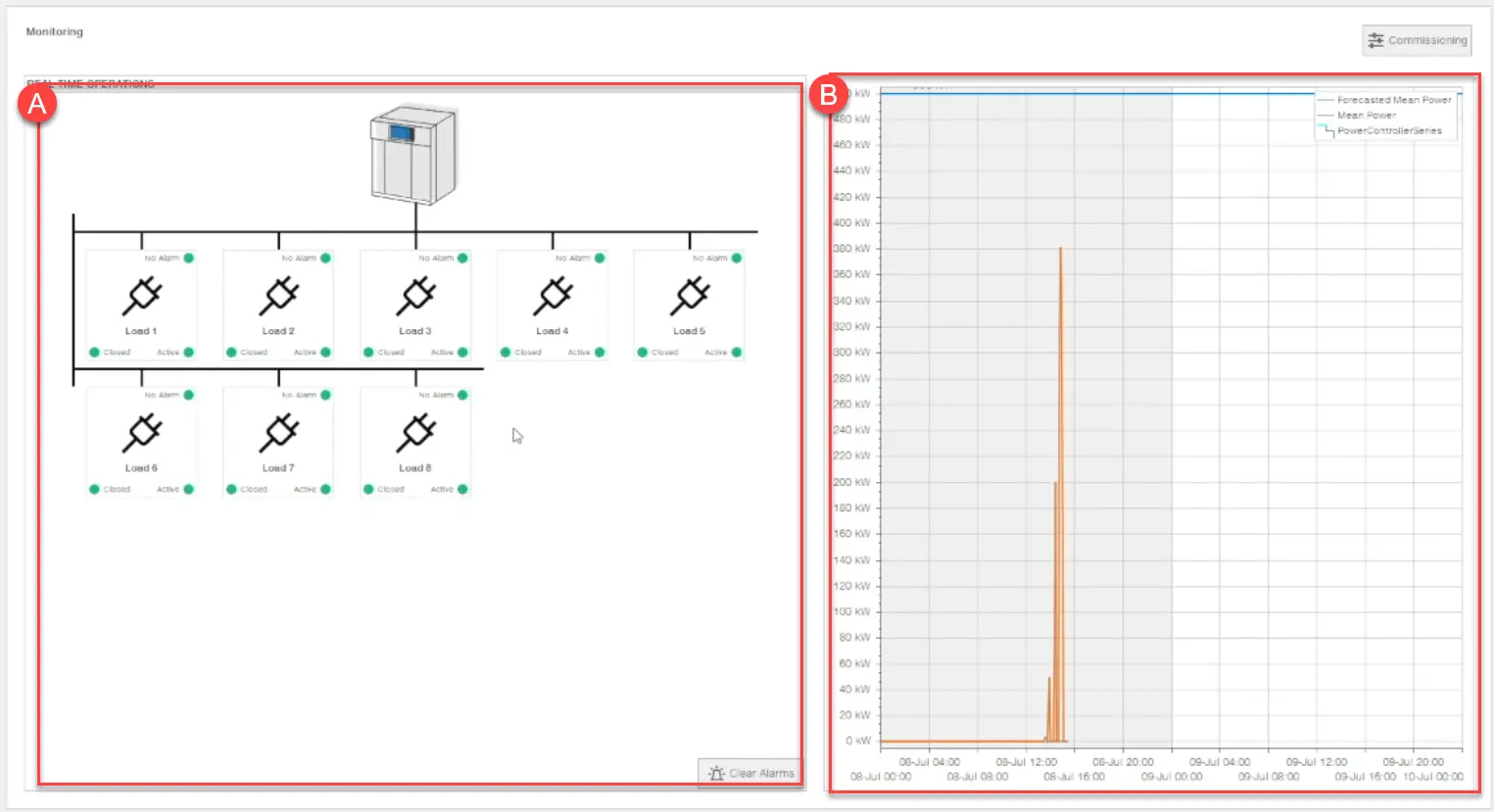

Seitenüberwachung

Teilbeschreibung
Inbetriebnahme	Button zum Zugriff auf die Design-Seite (Seitendesign)
Ein	Ladestatus-Bereich. Für jede Ladung werden folgende Informationen bereitgestellt: Anwesenheit von Alarmen Signalstatus Laststatus Knopf-Lösch-Alarme, um die Alarme aller Ladungen auszuschalten.
B	Graph: Zeit (X-Achse) und Potenz (Y-Achse). Zeigt den für diesen Zeitraum gesetzten Leistungsgrenzwert, den aufgezeichneten Durchschnittsleistungswert und den geschätzten Durchschnittsleistungswert an.

Teilbeschreibung

Inbetriebnahme

Button zum Zugriff auf die Design-Seite (Seitendesign)

Ein

Ladestatus-Bereich.
Für jede Ladung werden folgende Informationen bereitgestellt:

Anwesenheit von Alarmen
Signalstatus
Laststatus

Knopf-Lösch-Alarme, um die Alarme aller Ladungen auszuschalten.

Graph: Zeit (X-Achse) und Potenz (Y-Achse). Zeigt den für diesen Zeitraum gesetzten Leistungsgrenzwert, den aufgezeichneten Durchschnittsleistungswert und den geschätzten Durchschnittsleistungswert an.
