Power Controller: come appare

Questo articolo è stato tradotto automaticamente. Vedi la versione originale.

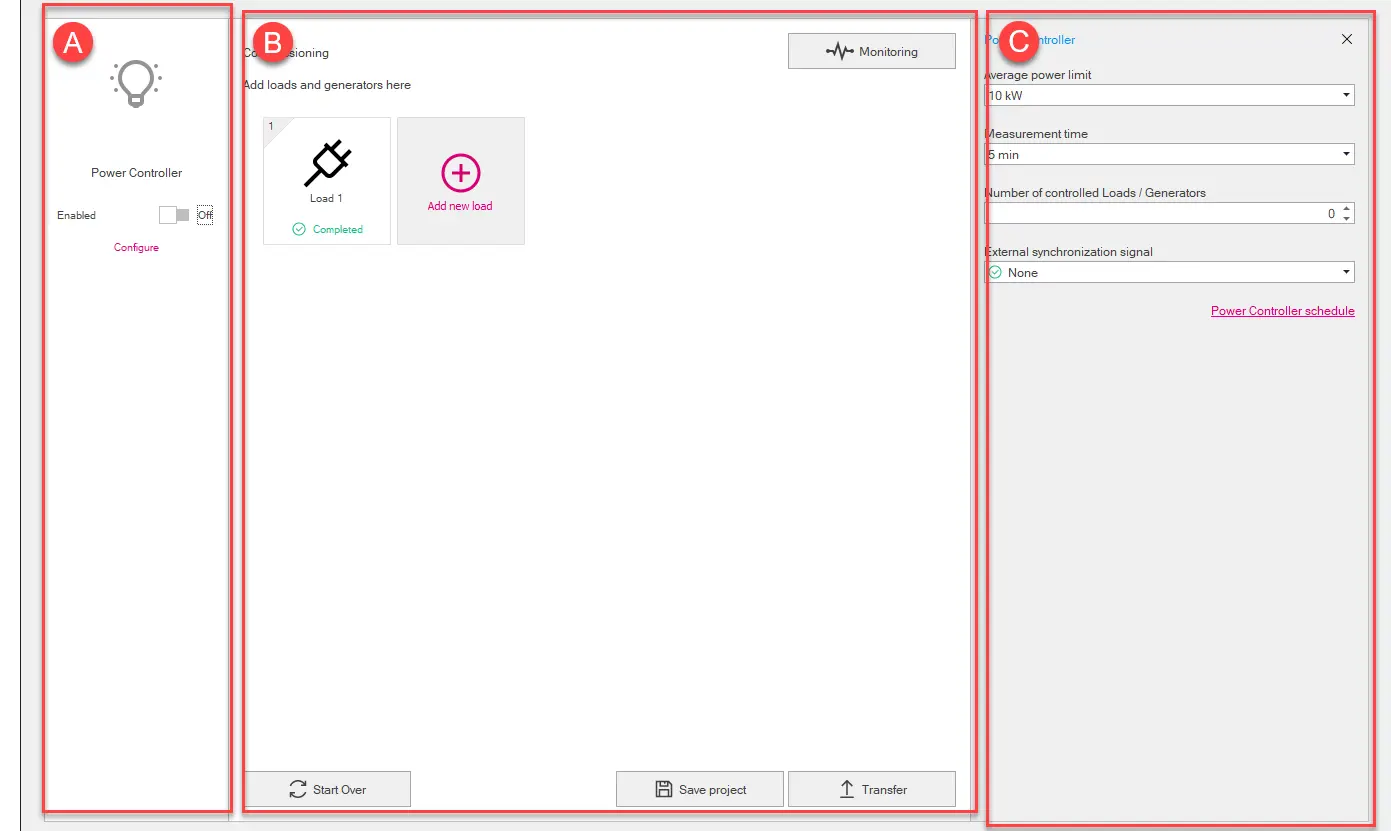

Progettazione della pagina

Power controller

Parte
Descrizione
A

Area Controller di Potenza Funzionale. Contiene i seguenti elementi:

  • comando per abilitare e disabilitare la funzione
  • button Configura per visualizzare e modificare i parametri di configurazione in [C].
B

Un sacco di spazio. Contiene i seguenti elementi:

  • rappresentazione grafica di ogni carico (rappresentazione grafica del carico)
  • pulsante Monitoraggio per accedere alla pagina di Monitoraggio (Page Monitoring)
  • pulsante Aggiungi nuovo carico per aggiungere un carico
  • button Breakdown per aprire un altro progetto o creare un nuovo progetto
  • pulsante Salva progetto per salvare il progetto sul PC in formato .pwc.
Nota: il formato .pwc è un formato proprietario che può essere letto solo con Ekip Connect.
  • pulsante Transfer per trasferire la configurazione al dispositivo
CArea per i parametri dell'elemento selezionati in [A] o in [B] (Regolatore di potenza: parametri).
(solo se selezionato Controller di Alimentazione in [A]) Pulsante per aprire il programma del Controller di Alimentazione Window


Rappresentazione grafica del carico

Power controller

Parte
Descrizione
APriorità di disconnessione assegnata
BIcona selezionata per il carico
CNome assegnato al carico
D
Stato della configurazione del carico:
  • Completato: tutti i parametri necessari sono stati configurati
  • Non completato: uno o più parametri necessari non configurati
IconPulsante per personalizzare l'icona di caricamento
Icon Per visualizzare il pulsante, posiziona il puntatore del mouse sopra la rappresentazione grafica del carico.
IconPulsante per eliminare il carico
Icon Per visualizzare il pulsante, posiziona il puntatore del mouse sopra la rappresentazione grafica del carico.

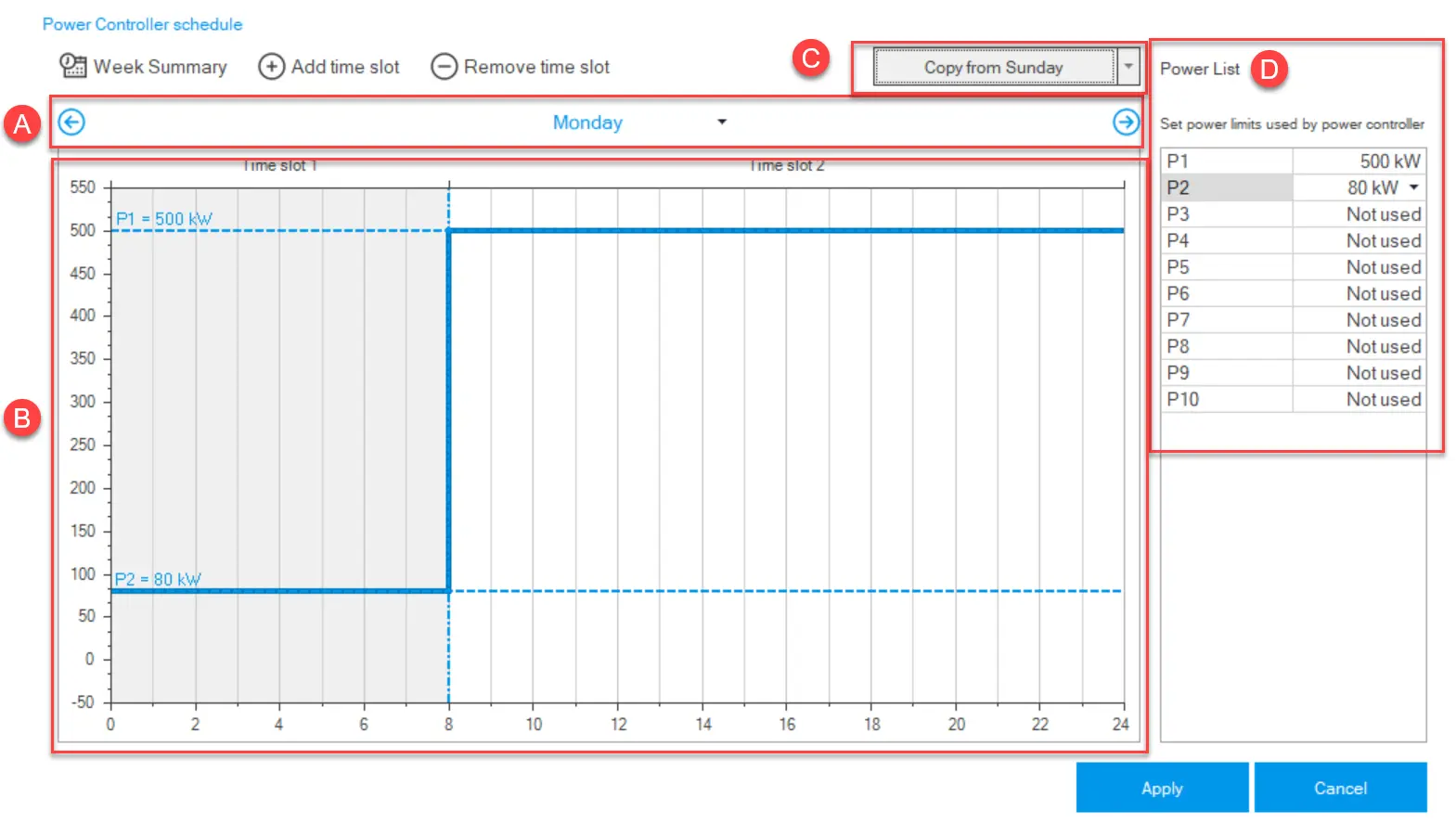

Programmazione del Controller di Alimentazione Finestra

 Window Power Controller programming

Parte
Descrizione
Riassunto della settimanaPulsante per mostrare/nascondere in [B] la programmazione dell'intera settimana. In questa visione, la programmazione non può essere modificata.
Aggiungi slot orariPulsante per aggiungere una fascia oraria alla programmazione.
Icon Per definire uno slot, seleziona e trascina la linea blu al valore di potenza scelto (asse Y) e valore temporale (asse X) con il mouse.
Rimuovere la fascia orariaPulsante per rimuovere l'ultimo intervallo orario aggiunto dalla programmazione.
AComandi per selezionare il giorno della settimana da mostrare e pulsanti per scorrere i giorni.
B

Area di visualizzazione della programmazione.

  • Asse X: ore del giorno. La linea tratteggiata indica un limite di potenza impostato in [D].
  • Asse Y: valore limite di potenza. La linea tratteggiata indica l'inizio/la fine di una fascia oraria.
  • Linea blu: programmazione del Power Controller
CComando per definire la programmazione di un giorno basandosi sulla programmazione di un altro giorno.
Icon Per eseguire il comando, seleziona il giorno da cui copiare la programmazione dalla lista e poi clicca sul pulsante.
DElenco dei limiti di potenza definiti. Possono essere impostati fino a 10 limiti di potenza.

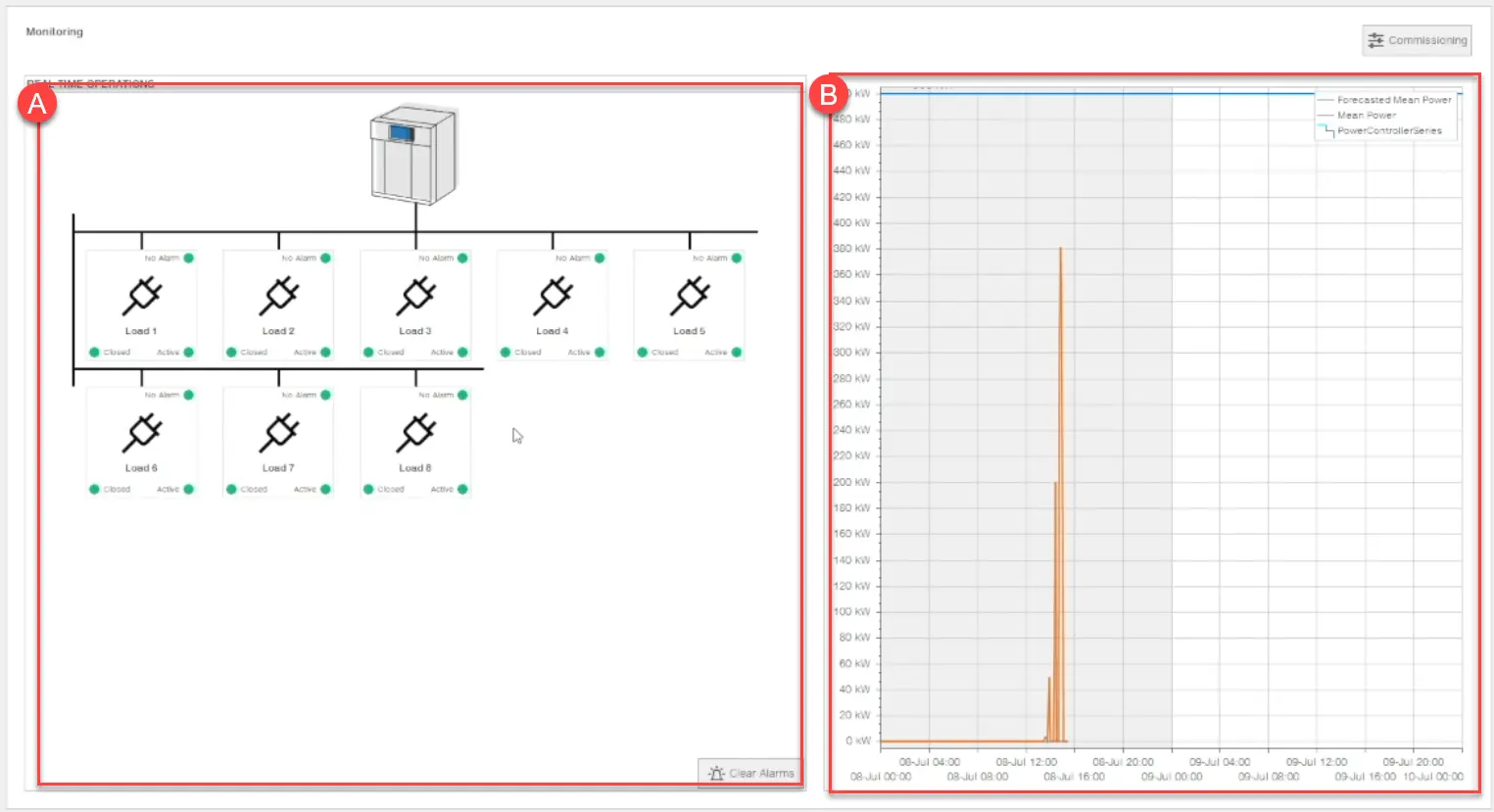

Monitoraggio delle pagine

power controller monitoring

ParteDescrizione
CommittenzaPulsante per accedere alla pagina Design (Page Design)
A

Area di caricamento.
Le seguenti informazioni sono fornite per ogni carico:

  • Presenza di allarmi
  • Stato del segnale
  • Stato del carico

Pulsante Cancella gli allarmi per fermare gli allarmi di tutti i carichi.

BGrafico: tempo (asse X) e potenza (asse Y). Mostra il valore limite di potenza imposto per quel periodo, il valore medio di potenza registrato e il valore medio stimato di potenza.
