Вбудовані АВР

Опис функції
Вбудована АВР – це функція, яка контролює систему в режимі реального часу і при виникненні неполадок в електричній мережі змінює джерело живлення установки.

Обробляються два сценарії:

Замкнутий перехід «основна стяжка-основа»: при виникненні несправності в одній електричній мережі функція дає можливість підтримувати навантаження з використанням іншої електричної мережі в якості джерела.
Розімкнутий перехід main-generator: при виникненні несправності в електричній мережі функція дає можливість підтримувати навантаження з живленням за допомогою генератора як джерела.

>> Для отримання детальної інформації про функцію Embedded ATS, будь ласка, зверніться до документа "SACE Emax 2 і Tmax XT, інновація "все в одному: вбудована система ATS", доступного тут або перегляньте відео https://www.youtube.com/watch?v=NBw4c2kEyTA.

Вбудовані ATS в Ekip Connect
За допомогою Ekip Connect можна виконувати такі операції:

швидке налаштування функції та задіяних автоматичних вимикачів

Вимоги

Доступ до функції	Необмежений. Для передачі на пристрій необхідний пакет ATS Main-Tie-Main Closed або ATS Main-Gen Open, який можна придбати та активувати на Маркетплейсі.
Тип пристроїв, що підтримують функцію	Автоматичні вимикачі (Emax 2 і XT)Зміст
Статус пристрою	Будь-який для налаштування функції та збереження конфігурації. Підключення та зв'язок для передачі конфігурації на пристрій. Примітка: під час передачі рекомендується тримати автоматичний вимикач у розімкнутому стані.
Тип з'єднання з пристроєм	Локальне підключення: підключення через Ekip T&P Віддалене підключення: комунікаційний модуль Ekip COM TCP/Ekip COM RTU

>> Для отримання додаткової інформації про підтримувані пристрої та вимоги до кожного з них зверніться до документа 9AKK108467A9238, доступного тут.

Як виглядає

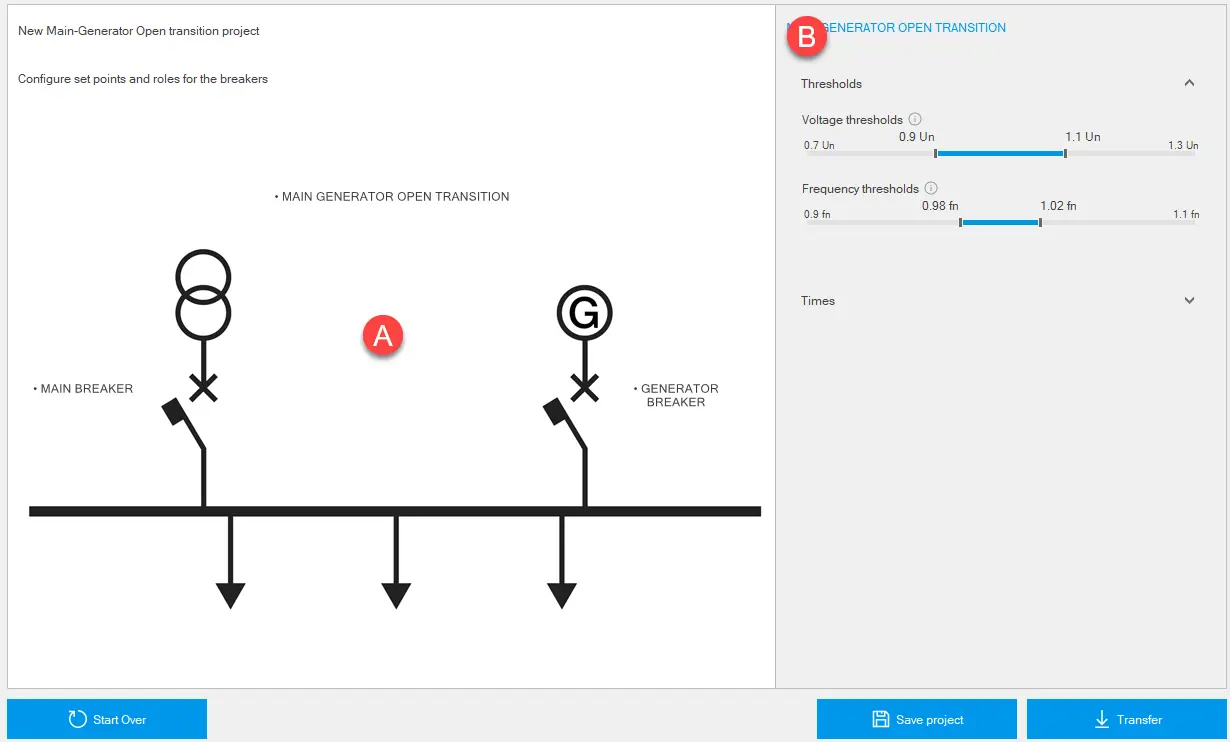

Примітка: наступне зображення відноситься до сторінки Перехід відкритого генератора головної роботи.

Частина	Опис
A	Графічне представлення елементів
B	Площа для параметрів елемента обрана в [А].
Розбивка	Кнопка для відкриття іншого проекту або створення нового.
Зберегти проект	Кнопка для збереження проекту на ПК у форматі .ats. Примітка: формат .ats є пропрієтарним форматом, який можна читати тільки за допомогою Ekip Connect.
Передачі	Кнопка для перенесення конфігурації на пристрій

Налаштування функції Вбудований АВР - Закритий перехід Основна-Основна

Натисніть «Інструменти» > «Вбудовані ATS».

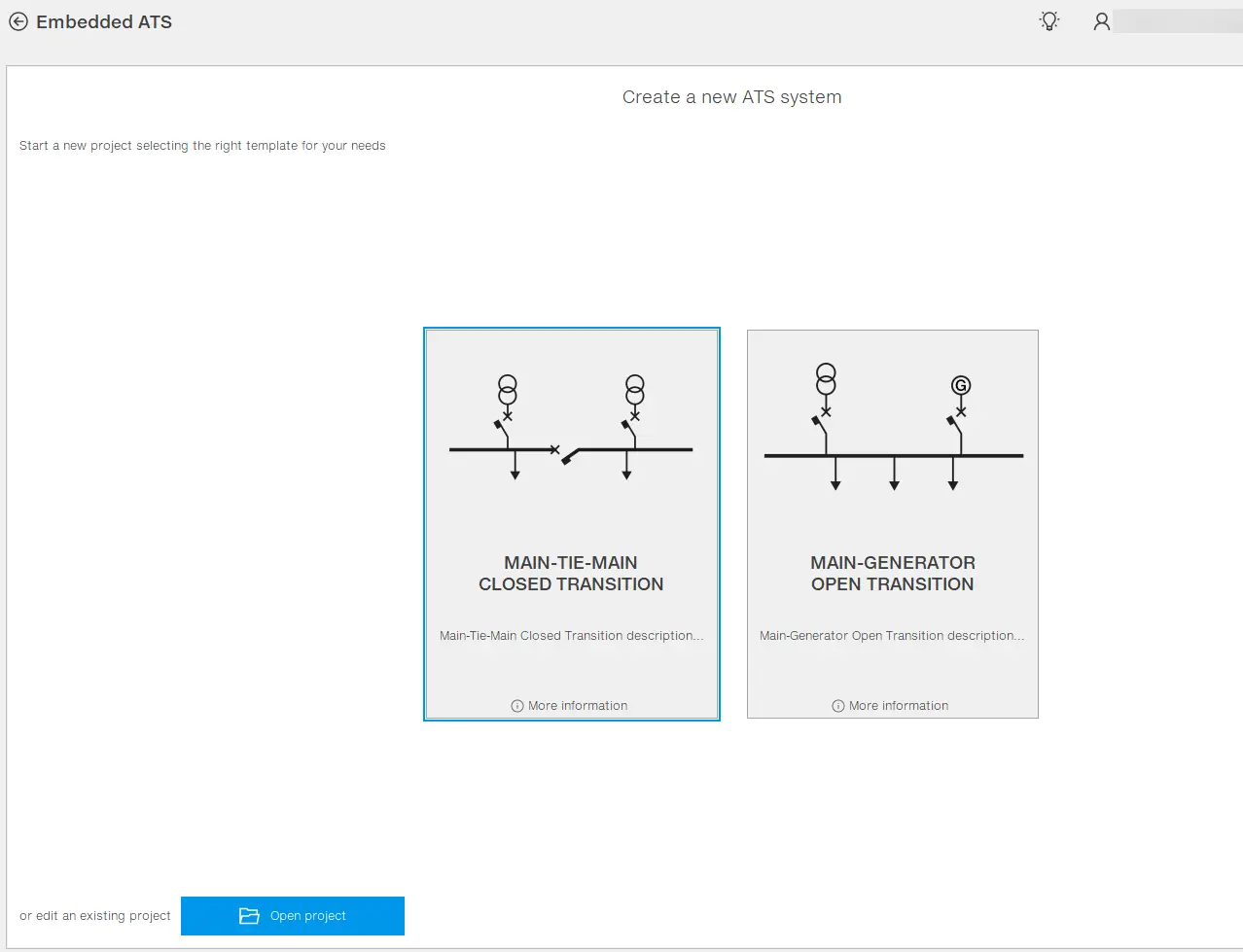

Щоб запустити новий проект, виберіть закритий перехід між основною прив'язкою та головною ланкою або натисніть Відкрити проект , щоб відкрити раніше збережений проект

У графічному зображенні натискаємо на мітку закритий перехід Основна-стяжка-основна і задаємо параметри.
Для кожного автоматичного вимикача натисніть на його мітку та встановіть параметри в розділі Параметри ролі.
У головному меню Ekip Connect натисніть на Сканування та підключіть перший автоматичний вимикач системи за допомогою Ekip Connect (З'єднання з пристроями).
У розділі «Інструменти > вбудовані АВР» у графічному представленні натисніть на мітку, що представляє підключений автоматичний вимикач.
У розділі «Зв'язок ролей» виберіть автоматичний вимикач: у графічному поданні назва та серійний номер вибраного автоматичного вимикача відображаються під вибраною етикеткою.
У ролових умовах виконуємо наступні дії:

перевірте, чи присутні на автоматичному вимикачі апаратні модулі, перелічені в Ручних умовах , і виберіть їх у списку.
переконайтеся, що Ekip Connect правильно визначив апаратні модулі, наявні на автоматичному вимикачі та перелічені в розділі Автоматичні умови (). Щоб оновити список, натисніть «Перезавантажити».
УВАГА: всі апаратні модулі, перелічені як у Ручних умовах , так і в Автоматичних умовах , необхідні для цієї функції.

Щоб перенести конфігурацію на автоматичний вимикач, натисніть на Transfer: коли передача буде завершена, з'явиться повідомлення про виконані передачі.

Примітка: щоб передати конфігурацію на автоматичний вимикач, рекомендується, щоб автоматичний вимикач перебував у розімкнутому стані.

Примітка: щоб перенести конфігурацію на автоматичний вимикач, ви повинні активувати куплений пакет на Marketplace. Якщо на автоматичному вимикачі вже існує конфігурація АВР, передача замінює попередню конфігурацію.

Повторіть кроки з 5 по 9 для всіх автоматичних вимикачів.

УВАГА: не вносьте жодних змін до конфігурації після того, як ви вже перенесли конфігурацію принаймні на один автоматичний вимикач.

Примітка: якщо зв'язок з автоматичними вимикачами здійснюється через мережу Modbus (RTU/TCP), можна підключити кілька автоматичних вимикачів одночасно, налаштуйте параметри функції Вбудовуйте АВР кожного з них, а потім передавайте конфігурацію на всі пристрої одночасно

Налаштування функції Вбудований АВР - Розімкнутий перехід основний генератор

Натисніть «Інструменти» > «Вбудовані АВР».
Щоб запустити новий проект, виберіть Відкритий перехід основного генератора або натисніть Відкрити проект , щоб відкрити раніше збережений проект

У графічному зображенні натискаємо на мітку Main-generator open transition і задаємо параметри.
У головному меню Ekip Connect натисніть на Сканування та підключіть перший автоматичний вимикач системи за допомогою Ekip Connect (З'єднання з пристроями).
У розділі «Інструменти» > «Вбудовані АВР» у графічному зображенні натисніть на мітку, що представляє підключений автоматичний вимикач.
У розділі «Зв'язок ролей» виберіть автоматичний вимикач: у графічному поданні назва та серійний номер вибраного автоматичного вимикача відображаються під вибраною етикеткою.
У ролових умовах виконуємо наступні дії:

перевірте, чи присутні на автоматичному вимикачі апаратні модулі, перелічені в Ручних умовах , і виберіть їх у списку.
переконайтеся, що Ekip Connect правильно визначив апаратні модулі, наявні на автоматичному вимикачі та перелічені в розділі Автоматичні умови (). Щоб оновити список, натисніть «Перезавантажити».

УВАГА: всі апаратні модулі, перелічені як у Ручних умовах , так і в Автоматичних умовах , необхідні для цієї функції.

Щоб перенести конфігурацію на автоматичний вимикач, натисніть на Transfer: коли передача буде завершена, з'явиться повідомлення про виконані передачі.

Примітка: щоб передати конфігурацію на автоматичний вимикач, рекомендується, щоб автоматичний вимикач перебував у розімкнутому стані.
Примітка: щоб перенести конфігурацію на автоматичний вимикач, ви повинні активувати куплений пакет на Marketplace. Якщо на автоматичному вимикачі вже існує конфігурація АВР, передача замінює попередню конфігурацію.

Повторіть кроки з 5 по 9 для всіх автоматичних вимикачів.

Примітка: якщо зв'язок з автоматичними вимикачами здійснюється через мережу Modbus (RTU/TCP), можна підключити кілька автоматичних вимикачів одночасно, налаштувати параметри функції Embedded ATS кожного з них, а потім передати конфігурацію на всі пристрої одночасно
