Сканування послідовної шини

Примітка: зв'язок із послідовним модулем (Ekip Com modbus RTU) можливий лише за умови ввімкнення параметра "Локальна шина". Будь ласка, зверніться до інструкції до пристрою для отримання інформації про його ввімкнення.

Як почати сканування через Serial Bus

Процедура сканування для пошуку пристроїв, підключених через послідовну мережу Modbus RS485, описана нижче.

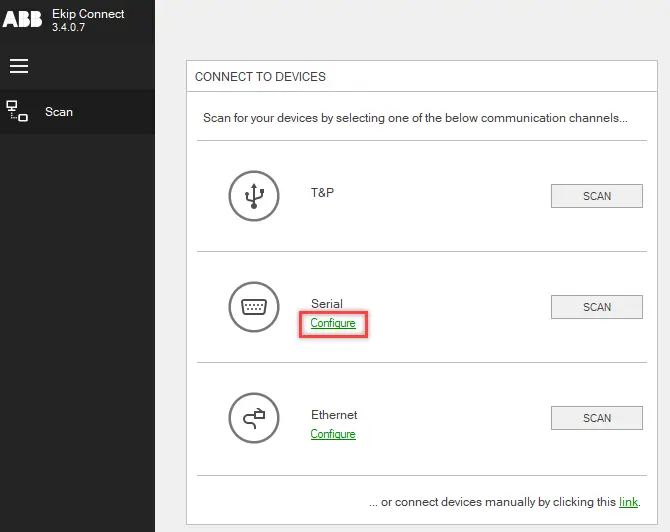

На сторінці Сканування в розділі Підключення до пристроїв, щоб налаштувати параметри послідовної шини, натисніть Налаштувати поруч із пунктом Послідовний.

Задаємо параметри і натискаємо на ОК.

ВАЖЛИВО: встановлені значення повинні збігатися з тими, що встановлені на пристрої.

>> Для отримання детальної інформації про параметри послідовного зв'язку через шину дивіться статтю Параметри послідовного сканування.

Натисніть СКАНУВАННЯ поруч із пунктом Serial: Ekip Connect розпочне сканування

Примітка: під час сканування можна використовувати Ekip Connect. Однак запустити ще одне сканування неможливо.

Коли сканування буде завершено, виконайте такі дії:

Якщо знайшла...	То...	А потім...
лише один пристрій	Відображаються пункти меню для пристрою. Сторінка Сканування оновлюється інформацією про знайдений пристрій.	1. Перевірте, що стан пристрою ПІДКЛЮЧЕНО. 2. Виберіть необхідну сторінку та почніть налаштування та моніторинг пристрою.
більше одного пристрою	З'являються пункти меню, для яких автоматично активовано зв'язок Ekip Connect. Сторінка Сканування оновлюється інформацією про знайдений пристрій.	1. Натисніть SELECT, що відповідає відповідному пристрою. 2. Перевірте, що стан пристрою ПІДКЛЮЧЕНО. 3. Виберіть потрібну сторінку, щоб розпочати налаштування та моніторинг пристрою.

Примітка: якщо сканування завершилося, а пристрій не знайдено, зверніться до розділу «Усунення несправностей».

Параметри послідовного сканування

Параметри для серійного сканування описані нижче.

Примітка: якщо це передбачено, якщо ви не впевнені щодо значень, які потрібно вибрати, виберіть «Вибрати все» у списку поля.

Опис параметра		Значення за замовчуванням для пристроїв ABB
COM	Список доступних портів зв'язку при запуску Ekip Connect. ВАЖЛИВО: якщо під час виконання Ekip Connect став доступним новий адаптер, натисніть на Оновити порти. Примітка: виберіть Показувати лише ключі ABB, щоб показувати лише порти з блоками зв'язку Ekip T&P.	-
Бодрат	Швидкість зв'язку (швидкість передачі даних).	19200 біт/сек
Паритет	Режими моніторингу помилок інформаційних пакетів.	НАВІТЬ
Аут	Максимальний час очікування відповіді від пристроїв, що шукаються.	100 мс
Адреси	Адреси для пошуку сумісних пристроїв. Виберіть 1...31: обмежує сканування адресами від 1 до 31 Зарезервовані параметри сканування: розширює сканування на адреси від 248 до 254.	3, 4 і 247
