ATS intégré

Description de la fonction
L’ATS embarqué est une fonction qui surveille le système en temps réel et en cas de dysfonctionnement du réseau électrique, il change la source d’alimentation de l’installation.

Deux cas de figure sont pris en charge :

Transition main-tie-main fermée : en cas de dysfonctionnement sur un réseau électrique, la fonction permet de maintenir les charges alimentées en utilisant un autre réseau électrique comme source.
Transition ouverte principal-générateur : en cas de dysfonctionnement sur le réseau électrique, la fonction permet de maintenir les charges alimentées en utilisant un groupe électrogène comme source.

>> Pour plus de détails sur la fonction ATS embarquée, veuillez vous référer au document « SACE Emax 2 et Tmax XT, l’innovation tout-en-un : système ATS embarqué », disponible ici ou regarder la vidéo https://www.youtube.com/watch?v=NBw4c2kEyTA.

ATS intégré dans Ekip Connect
Depuis Ekip Connect, les opérations suivantes peuvent être effectuées :

Configurer rapidement la fonction et les disjoncteurs concernés

Exigences

Accès à la fonction	Illimité. Pour le transfert vers l’appareil, le paquet ATS Main-Tie-Main Closed ou ATS Main-Gen Open est nécessaire, qui peut être acheté et activé sur Marketplace.
Type d’appareils prenant en charge la fonction	Disjoncteurs (Emax 2 et XT)Contenu
État de l’appareil	N’importe lequel pour configurer la fonction et enregistrer la configuration. Connecté et communicant pour transférer la configuration à l’appareil. Remarque : il est recommandé de garder le disjoncteur à l’état ouvert pendant le transfert.
Type de connexion avec l’appareil	Connexion locale : connexion via Ekip T&P Connexion à distance : module de communication Ekip COM TCP/Ekip COM RTU

>> Pour plus de détails sur les appareils pris en charge et les exigences pour chacun d’entre eux, reportez-vous au document 9AKK108467A9238 disponible ici.

À quoi ça ressemble

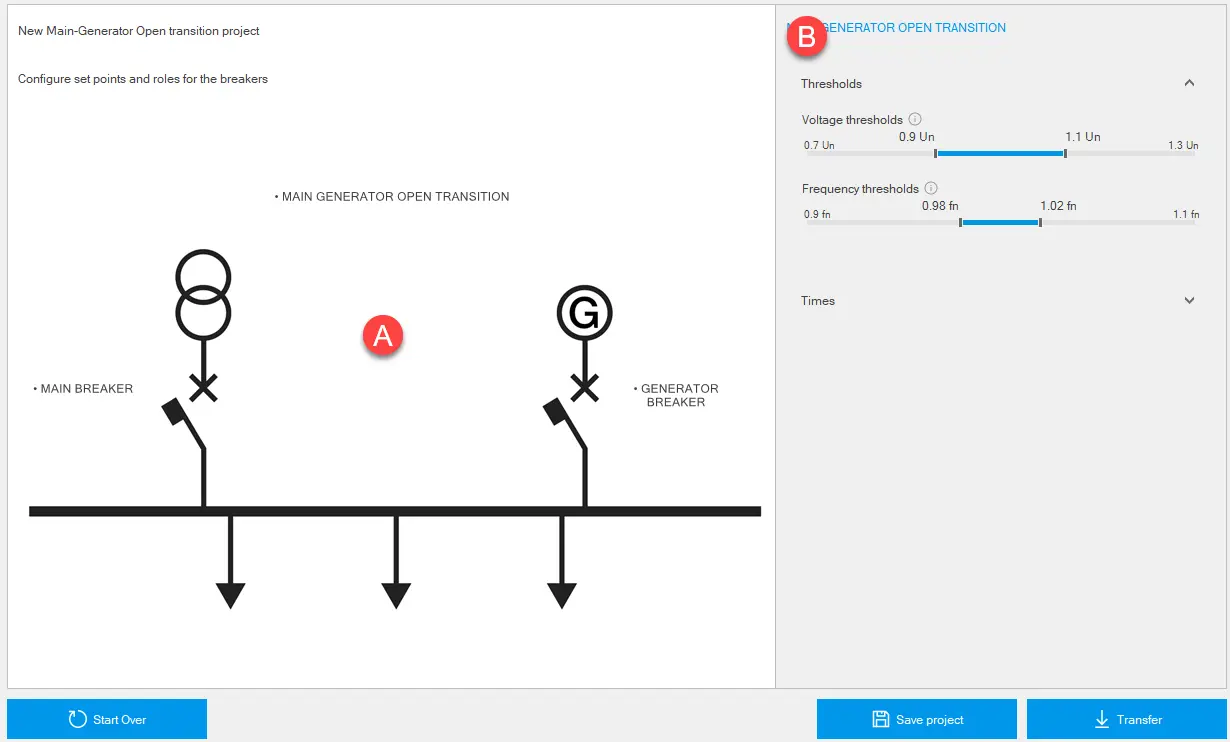

Remarque : l’image suivante fait référence à la page Transition ouverte du générateur principal.

Partie	Description
Un	Représentation graphique des éléments
B	Zone pour les paramètres de l’élément sélectionné dans [A].
Panne	Bouton pour ouvrir un autre projet ou en créer un nouveau.
Enregistrer le projet	Bouton pour enregistrer le projet sur le PC au format .ats. Remarque : le format .ats est un format propriétaire qui ne peut être lu qu’avec Ekip Connect.
Transfert	Bouton pour transférer la configuration sur l’appareil

Configurer la fonction ATS embarqué - Transition fermée Main-tie-main

Cliquez sur Outils > ATS intégré.

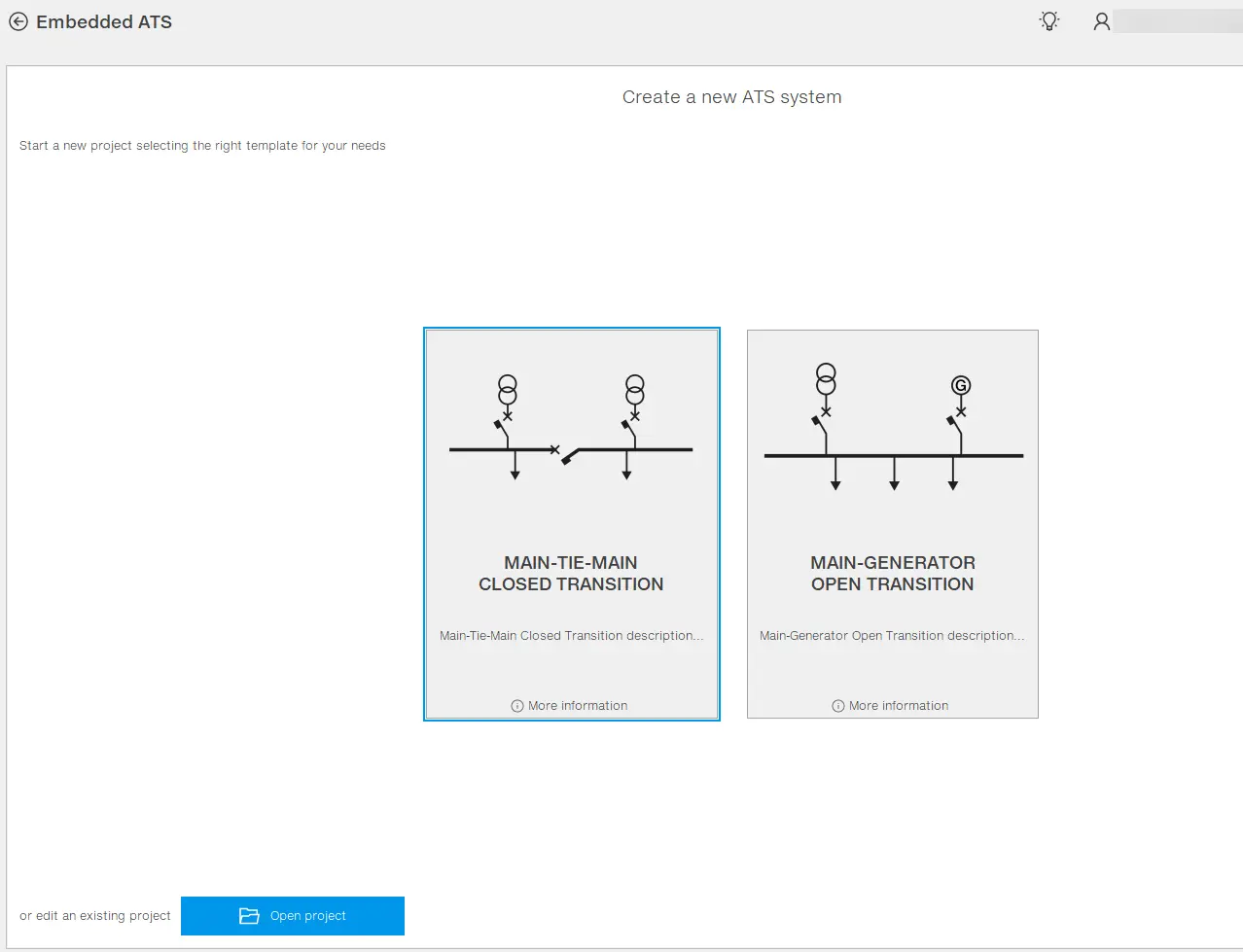

Pour démarrer un nouveau projet, sélectionnez la transition fermée Main-tie-main ou cliquez sur Ouvrir le projet pour ouvrir un projet précédemment enregistré

Dans la représentation graphique, cliquez sur l’étiquette Transition fermée Main-tie-main et définissez les paramètres.
Pour chaque disjoncteur, cliquez sur son étiquette et définissez les paramètres dans Paramètres de rôle.
Dans le menu principal d’Ekip Connect, cliquez sur Scanning et connectez le premier disjoncteur du système avec Ekip Connect (Connexion avec les appareils).
Dans Outils > ATS embarqués, dans la représentation graphique, cliquez sur l’étiquette représentant le disjoncteur connecté.
Dans Association de rôles, sélectionnez le disjoncteur : dans la représentation graphique, le nom et le numéro de série du disjoncteur sélectionné apparaissent sous l’étiquette sélectionnée.
Dans les conditions de rôle , effectuez les actions suivantes :

vérifiez que les modules matériels répertoriés dans les conditions manuelles sont présents sur le disjoncteur et sélectionnez-les dans la liste.
vérifiez qu’Ekip Connect a correctement détecté les modules matériels présents sur le disjoncteur et répertoriés dans Conditions automatiques (). Pour mettre à jour la liste, cliquez sur Recharger.
AVIS : tous les modules matériels répertoriés à la fois dans les conditions manuelles et dans les conditions automatiques sont nécessaires au fonctionnement.

Pour transférer la configuration sur le disjoncteur, cliquez sur Transférer : lorsque le transfert est terminé, un message signale les transferts effectués.

Remarque : pour transférer la configuration au disjoncteur, il est recommandé que le disjoncteur soit ouvert.

Remarque : pour transférer la configuration sur le disjoncteur, vous devez avoir activé le forfait acheté sur Marketplace. Si une configuration ATS existe déjà sur le disjoncteur, le transfert remplace la configuration précédente.

Répétez les étapes 5 à 9 pour tous les disjoncteurs.

AVIS : n’apportez aucune modification à la configuration après avoir déjà transféré la configuration à au moins un disjoncteur.

Remarque : si la communication avec les disjoncteurs se fait via un réseau Modbus (RTU/TCP), il est possible de connecter plusieurs disjoncteurs en même temps, de configurer les paramètres de fonction ATS intégré de chacun d’entre eux, puis transfert de la configuration à tous les appareils simultanément

Configurer la fonction Embedded ATS - Transition ouverte du générateur principal

Cliquez sur Outils > ATS intégré.
Pour démarrer un nouveau projet, sélectionnez Transition d’ouverture Main-generator ou cliquez sur Ouvrir le projet pour ouvrir un projet précédemment enregistré

Dans la représentation graphique, cliquez sur l’étiquette Transition ouverte Main-generator et définissez les paramètres.
Dans le menu principal d’Ekip Connect, cliquez sur Scanning et connectez le premier disjoncteur du système avec Ekip Connect (Connexion avec les appareils).
Dans Outils > ATS embarqués, dans la représentation graphique, cliquez sur l’étiquette représentant le disjoncteur connecté.
Dans Association de rôles, sélectionnez le disjoncteur : dans la représentation graphique, le nom et le numéro de série du disjoncteur sélectionné apparaissent sous l’étiquette sélectionnée.
Dans les conditions de rôle , effectuez les actions suivantes :

vérifiez que les modules matériels répertoriés dans les conditions manuelles sont présents sur le disjoncteur et sélectionnez-les dans la liste.
vérifiez qu’Ekip Connect a correctement détecté les modules matériels présents sur le disjoncteur et répertoriés dans Conditions automatiques (). Pour mettre à jour la liste, cliquez sur Recharger.

AVIS : tous les modules matériels répertoriés à la fois dans les conditions manuelles et dans les conditions automatiques sont nécessaires au fonctionnement.

Pour transférer la configuration sur le disjoncteur, cliquez sur Transférer : lorsque le transfert est terminé, un message signale les transferts effectués.

Remarque : pour transférer la configuration au disjoncteur, il est recommandé que le disjoncteur soit ouvert.
Remarque : pour transférer la configuration sur le disjoncteur, vous devez avoir activé le forfait acheté sur Marketplace. Si une configuration ATS existe déjà sur le disjoncteur, le transfert remplace la configuration précédente.

Répétez les étapes 5 à 9 pour tous les disjoncteurs.

AVIS : n’apportez aucune modification à la configuration après avoir déjà transféré la configuration à au moins un disjoncteur.

Remarque : si la communication avec les disjoncteurs se fait via un réseau Modbus (RTU/TCP), il est possible de connecter plusieurs disjoncteurs en même temps, de configurer les paramètres de fonction ATS embarqués de chacun d’eux, puis de transférer la configuration à tous les appareils simultanément
