Полігон випробувань: Послідовність випробувань

Опис
Тести можуть виконуватися серіями у вигляді тестової послідовності. АББ надає послідовність попередньо визначених тестів, яка охоплює найширший можливий діапазон аномальних значень струму та напруги. Можна створювати індивідуальні послідовності тестів.

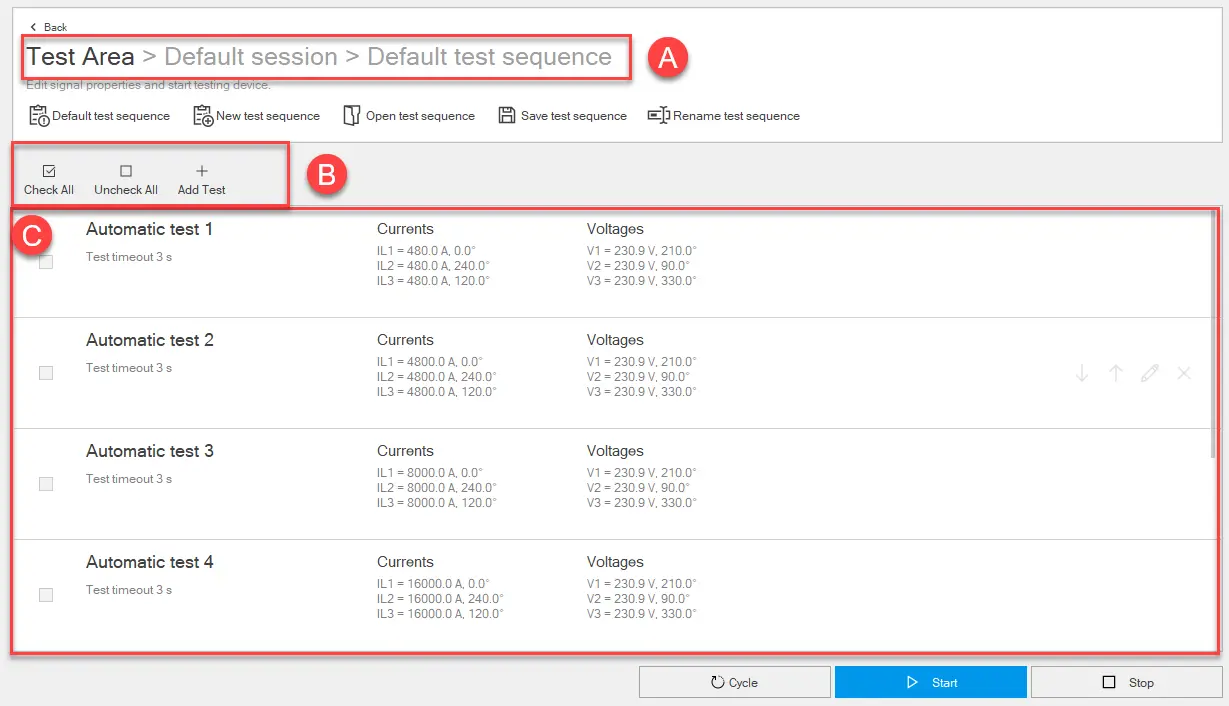

Як виглядає

Частина	Функція
Задній	Повертається на головну сторінку функції Тестова область .
Послідовність тестів за замовчуванням	Відкриває послідовність тестів за замовчуванням на сторінці.
Нова послідовність тестів	Відкриває та відображає новий тест послідовності. Тестові послідовності за замовчуванням порожні
Відкрита послідовність тестування	Відкриває тестову послідовність у форматі .tsq, раніше завантажену та збережену на ПК.
Зберегти послідовність тестів	Зберігає тестову послідовність на ПК у форматі .tsq. Примітка: формат .tsq є пропрієтарним форматом, який можна читати лише за допомогою Ekip Connect
Перейменувати послідовність тестів	Перейменовує відкриту тестову послідовність.
A	Вказує сеанс і назву відкритої тестової послідовності
B	Кнопки для управління тестами в послідовності. Select all/Unselect all: вибирає тести, які потрібно виконати. Add test: додає тест до послідовності.
C	Перелік аналізів в послідовності. Для кожного тесту надається наступна інформація: Встановіть прапорець для включення/виключення тесту у виконання послідовності Назва тесту Встановлено тайм-аут Встановлені значення струму та напруги Кнопки дії: : переміщує тест вниз у порядку виконання : переміщує тест вгору в порядку виконання : показує вкладки для редагування тесту (вкладки редагування тесту) : видаляє тест
Цикл	Повторює тестову послідовність, доки вона не буде перервана вручну.
Почати	Запустіть послідовність тестів.
Зупинити	Перервіть послідовність тестів.

Вкладки тестового редагування

Вміст вкладки
Власність	Назва тесту Тайм-аут : максимальний час, протягом якого Ekip Connect чекатиме сигналу відключення від пристрою. Можливість перевірки часу поїздки на відповідність встановленим лімітам Мінімальне та максимальне обмеження часу поїздки
Сигнали	Дивіться розділ Сигнали табуляції
Гармоніки	Дивіться вкладку Гармоніки

Запустіть послідовність тестів

ОБЕРЕЖНІСТЬ! Виконуйте тест без протікання струму

Підключивши пристрій і зв'язавшись з Ekip Connect, натисніть «Інструменти» > «Тестова область».
Якщо потрібно, створіть або виберіть сеанс, під час якого потрібно виконати тест (Create a test session).
Дійте наступним чином:

Щоб виконати...	То...
Послідовність тестів за замовчуванням	натисніть на Стандартна тестова послідовність
раніше збережена послідовність	натисніть « Відкрити тестову послідовність » і виберіть файл .tsq послідовності, яку потрібно відкрити
Нова послідовність	дивіться розділ Створення тестової послідовності.

Щоб налаштувати параметри струму й напруги, а також значення тесту, наведіть курсор на відповідний тестовий рядок: з'являться кнопки дій тесту.
Натисніть на , налаштуйте параметри відповідно до конфігурації пристрою та умов, які ви хочете протестувати.
Натисніть OK.
Виберіть тести, які ви хочете запустити в послідовності.
Щоб запустити послідовність, натискаємо на «Пуск»: сигнали надходять на розблокування захисту. Рядок, що відповідає запущеному тесту, показує статус прогресивного тесту і, коли тест завершено, результат тесту. Після закінчення тесту автоматично виконується наступний вибраний тест у послідовності. Після закінчення останнього тесту тестова послідовність автоматично завершується.

Примітка: жоден з параметрів не може бути змінений під час тесту.

Реліз може генерувати поїздку, залежно від того, як її було налаштовано.

Щоб перервати тест вручну, натисніть на Стоп.
У вікні завершення послідовності натисніть Так , щоб згенерувати звіт про послідовність тестів. В іншому випадку виберіть Ні. Також звіт можна буде переглянути пізніше на головній сторінці тестування (Як це виглядає).

Створіть послідовність тестів.

У розділі «Інструменти» > «Тестування » натисніть « Нова послідовність тестування».
Натисніть « Перейменувати тестову послідовність » і призначте назву послідовності.
Натисніть на Додати тест: з'явиться 1 рядок тесту .
Щоб налаштувати параметри тесту, а також значення струму й напруги тесту, наведіть курсор на відповідний тестовий рядок: з'являться кнопки дій тесту.
Натисніть на , налаштуйте параметри на вкладках редагування тесту відповідно до конфігурації пристрою та умов, які ви хочете протестувати, і натисніть OK.
Повторіть кроки 3, 4, 5, щоб усі тести були додані до послідовності.
Щоб зберегти послідовність, натисніть Зберегти тестову послідовність.
