ATS integrato
Descrizione della funzione
L'ATS integrato è una funzione che monitora il sistema in tempo reale e se ci sono malfunzionamenti nella rete elettrica, cambia la fonte di alimentazione dell'impianto.
Vengono gestiti due scenari:
- Transizione chiusa: in caso di malfunzionamento su una rete elettrica, la funzione consente di mantenere alimentati i carichi utilizzando un'altra rete elettrica come sorgente.
- Transizione aperta principale-generatore: in caso di malfunzionamento della rete elettrica, la funzione consente di mantenere alimentati i carichi utilizzando un generatore come sorgente.
>> Per i dettagli sulla funzione Embedded ATS si rimanda al documento "SACE Emax 2 e Tmax XT, l'innovazione All-In-One: sistema Embedded ATS", disponibile qui oppure guarda il video https://www.youtube.com/watch?v=NBw4c2kEyTA.
ATS integrato in Ekip Connect
Da Ekip Connect è possibile eseguire le seguenti operazioni:
- Configura rapidamente la funzione e gli interruttori automatici coinvolti
Fabbisogno
Accesso alla funzione
|
Illimitato. Per il trasferimento sul dispositivo è necessario il pacchetto ATS Main-Tie-Main Closed o ATS Main-Gen Open, acquistabile e attivabile su Marketplace.
|
Tipo di dispositivi che supportano la funzione |
- Interruttori automatici (Emax 2 e XT)Contenuto
|
Stato del dispositivo |
Qualsiasi per configurare la funzione e salvare la configurazione. Connesso e comunicante per trasferire la configurazione al dispositivo.
Nota: si consiglia di mantenere l'interruttore automatico nello stato aperto durante il trasferimento. |
Tipo di connessione con il dispositivo |
Connessione locale: connessione tramite Ekip T&P Connessione remota: modulo di comunicazione Ekip COM TCP/Ekip COM RTU |
>> Per ulteriori dettagli sui dispositivi supportati e sui requisiti per ciascuno di essi, fare riferimento al documento 9AKK108467A9238 disponibile qui.
Che aspetto ha

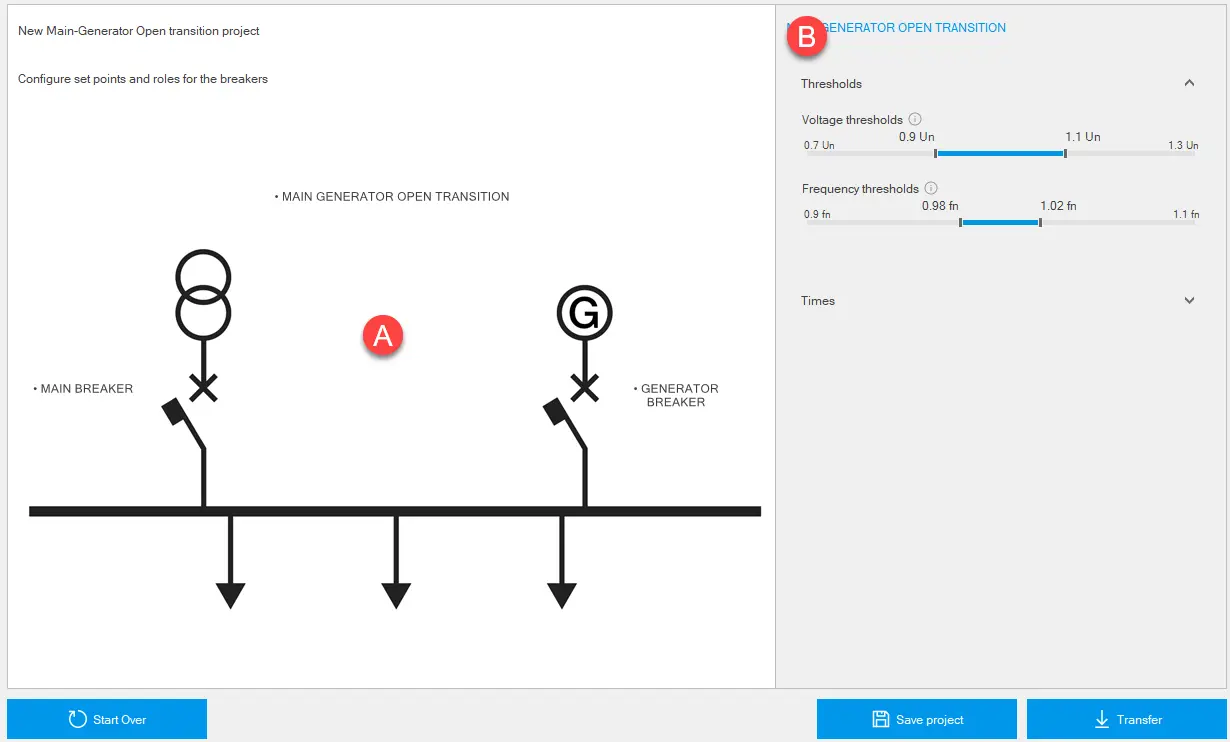

Nota: l'immagine seguente si riferisce alla pagina Transizione aperta del generatore principale.

Parte
|
Descrizione
|
Un |
Rappresentazione grafica degli elementi |
B |
Area per i parametri dell'elemento selezionato in [A]. |
Crollo |
per aprire un altro progetto o crearne uno nuovo. |
Salva progetto |
Pulsante per salvare il progetto sul PC in formato .ats.
Nota: il formato .ats è un formato proprietario che può essere letto solo con Ekip Connect. |
Trasferimento |
Pulsante per trasferire la configurazione al dispositivo |
Configura la funzione ATS integrato - Transizione chiusa principale-tie-principale
- Fare clic su Strumenti > ATS incorporato.

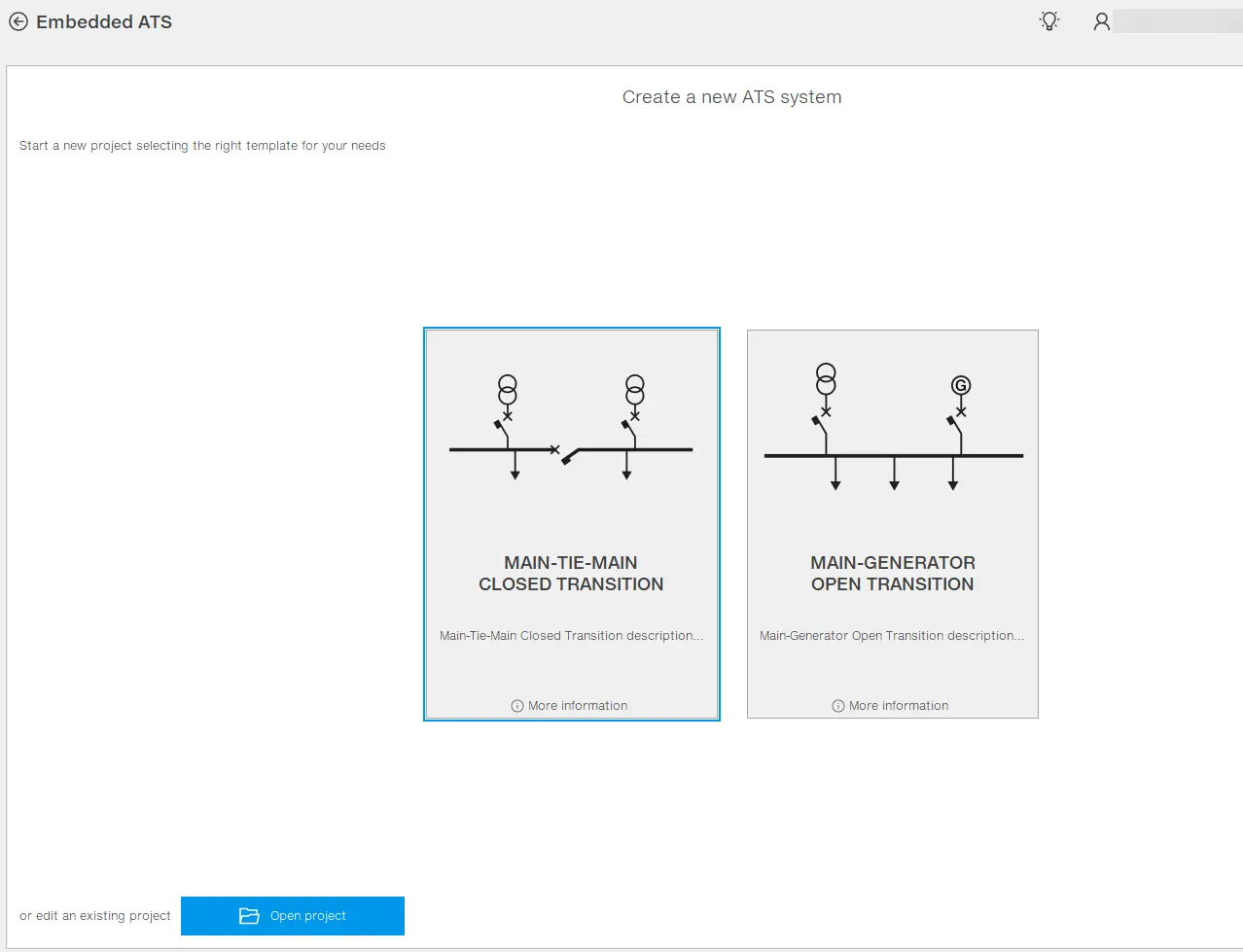

- Per iniziare un nuovo progetto, selezionare Transizione chiusa principale-tie-principale o fare clic su Apri progetto per aprire un progetto salvato in precedenza

- Nella rappresentazione grafica, fare clic sull'etichetta Transizione chiusa principale-tie-principale e impostare i parametri.
- Per ogni interruttore, fare clic sulla relativa etichetta e impostare i parametri in Parametri ruolo.
- Nel menu principale di Ekip Connect, fare clic su Scansione e collegare il primo interruttore automatico del sistema con Ekip Connect (Connessione con dispositivi).
- In Tools > Embedded ATS, nella rappresentazione grafica, fare clic sull'etichetta che rappresenta l'interruttore collegato.
- In Associazione ruoli, selezionare l'interruttore: nella rappresentazione grafica, il nome e il numero di serie dell'interruttore selezionato appaiono sotto l'etichetta selezionata.
- Nelle condizioni del ruolo, eseguire le azioni seguenti:
- verificare che i moduli hardware elencati in Condizioni manuali siano presenti sull'interruttore automatico e selezionarli nell'elenco.
- verificare che Ekip Connect abbia rilevato correttamente i moduli hardware presenti sull'interruttore ed elencati in Condizioni automatiche (
). Per aggiornare l'elenco, fare clic su Ricarica.
- AVVISO: tutti i moduli hardware elencati sia in condizioni Manuale che in condizioni Automatiche sono necessari per la funzione.
- Per trasferire la configurazione all'interruttore, cliccare su Trasferisci: al termine del trasferimento, un messaggio riporta i trasferimenti effettuati.
Nota: per trasferire la configurazione all'interruttore, si consiglia che l'interruttore sia in uno stato aperto.
Nota: per trasferire la configurazione all'interruttore, è necessario aver attivato il pacchetto acquistato su Marketplace. Se sull'interruttore esiste già una configurazione ATS, il trasferimento sostituisce la configurazione precedente.
- Ripetere i passaggi da 5 a 9 per tutti gli interruttori automatici.
AVVISO: non apportare modifiche alla configurazione dopo aver già trasferito la configurazione ad almeno un interruttore.
Nota: se la comunicazione con gli interruttori avviene tramite una rete Modbus (RTU/TCP), è possibile collegare più interruttori contemporaneamente, configurare i parametri di funzione ATS integrato di ciascuno e quindi trasferire la configurazione a tutti i dispositivi contemporaneamente
Configura la funzione ATS integrato - Transizione aperta del generatore principale
- Fare clic su Strumenti > ATS incorporato.
- Per iniziare un nuovo progetto, selezionare Transizione aperta del generatore principale o fare clic su Apri progetto per aprire un progetto salvato in precedenza

- Nella rappresentazione grafica, fare clic sull'etichetta Main-generator open transition e impostare i parametri.
- Nel menu principale di Ekip Connect, fare clic su Scansione e collegare il primo interruttore automatico del sistema con Ekip Connect (Connessione con dispositivi).
- In Strumenti > ATS incorporato, nella rappresentazione grafica, fare clic sull'etichetta che rappresenta l'interruttore collegato.
- In Associazione ruoli, selezionare l'interruttore: nella rappresentazione grafica, il nome e il numero di serie dell'interruttore selezionato appaiono sotto l'etichetta selezionata.
- Nelle condizioni del ruolo, eseguire le azioni seguenti:
- verificare che i moduli hardware elencati in Condizioni manuali siano presenti sull'interruttore automatico e selezionarli nell'elenco.
- verificare che Ekip Connect abbia rilevato correttamente i moduli hardware presenti sull'interruttore ed elencati in Condizioni automatiche (
). Per aggiornare l'elenco, fare clic su Ricarica.
AVVISO: tutti i moduli hardware elencati sia in condizioni Manuale che in condizioni Automatiche sono necessari per la funzione.
- Per trasferire la configurazione all'interruttore, cliccare su Trasferisci: al termine del trasferimento, un messaggio riporta i trasferimenti effettuati.
Nota: per trasferire la configurazione all'interruttore, si consiglia che l'interruttore sia in uno stato aperto.
Nota: per trasferire la configurazione all'interruttore, è necessario aver attivato il pacchetto acquistato su Marketplace. Se sull'interruttore esiste già una configurazione ATS, il trasferimento sostituisce la configurazione precedente.
- Ripetere i passaggi da 5 a 9 per tutti gli interruttori automatici.
AVVISO: non apportare modifiche alla configurazione dopo aver già trasferito la configurazione ad almeno un interruttore.
Nota: se la comunicazione con gli interruttori avviene tramite una rete Modbus (RTU/TCP), è possibile collegare più interruttori contemporaneamente, configurare i parametri di funzione ATS incorporati di ciascuno e quindi trasferire la configurazione a tutti i dispositivi contemporaneamente
