Eingebettetes ATS

Beschreibung der Funktion
Embedded ATS ist eine Funktion, die das System in Echtzeit überwacht und bei Störungen im Stromnetz die Stromquelle der Anlage ändert.

Es werden zwei Szenarien behandelt:

Netz-Kopplung-Haupt-geschlossener Übergang: Wenn es eine Störung in einem Stromnetz gibt, ermöglicht die Funktion, die Verbraucher über ein anderes Stromnetz als Quelle mit Strom zu versorgen.
Offener Übergang zwischen Hauptgenerator und Generator: Bei einer Störung des Stromnetzes ermöglicht die Funktion, die Verbraucher mit einem Generator als Quelle mit Strom zu versorgen.

>> Einzelheiten zur Embedded ATS-Funktion finden Sie im Dokument "SACE Emax 2 and Tmax XT, the All-In-One innovation: Embedded ATS system", das hier verfügbar ist, oder sehen Sie sich das Video https://www.youtube.com/watch?v=NBw4c2kEyTA an.

Eingebettetes ATS in Ekip Connect
Von Ekip Connect aus können die folgenden Vorgänge ausgeführt werden:

Schnelle Konfiguration der Funktion und der beteiligten Leistungsschalter

Anforderungen

Zugriff auf die Funktion	Frei. Für die Übertragung auf das Gerät wird das Paket ATS Main-Tie-Main Closed oder ATS Main-Gen Open benötigt, das auf dem Marktplatz erworben und aktiviert werden kann.
Art der Geräte, die die Funktion unterstützen	Leistungsschalter (Emax 2 und XT)Inhalt
Status des Geräts	Beliebig, um die Funktion zu konfigurieren und die Konfiguration zu speichern. Verbunden und kommunizierend, um die Konfiguration auf das Gerät zu übertragen. Hinweis: Es wird empfohlen, den Schutzschalter während der Übertragung im geöffneten Zustand zu halten.
Art der Verbindung mit dem Gerät	Lokale Anbindung: Anbindung über Ekip T&P Remote-Verbindung: Ekip COM TCP/Ekip COM RTU-Kommunikationsmodul

>> Weitere Informationen zu den unterstützten Geräten und den jeweiligen Anforderungen finden Sie im Dokument 9AKK108467A9238, das hier verfügbar ist.

Wie es aussieht

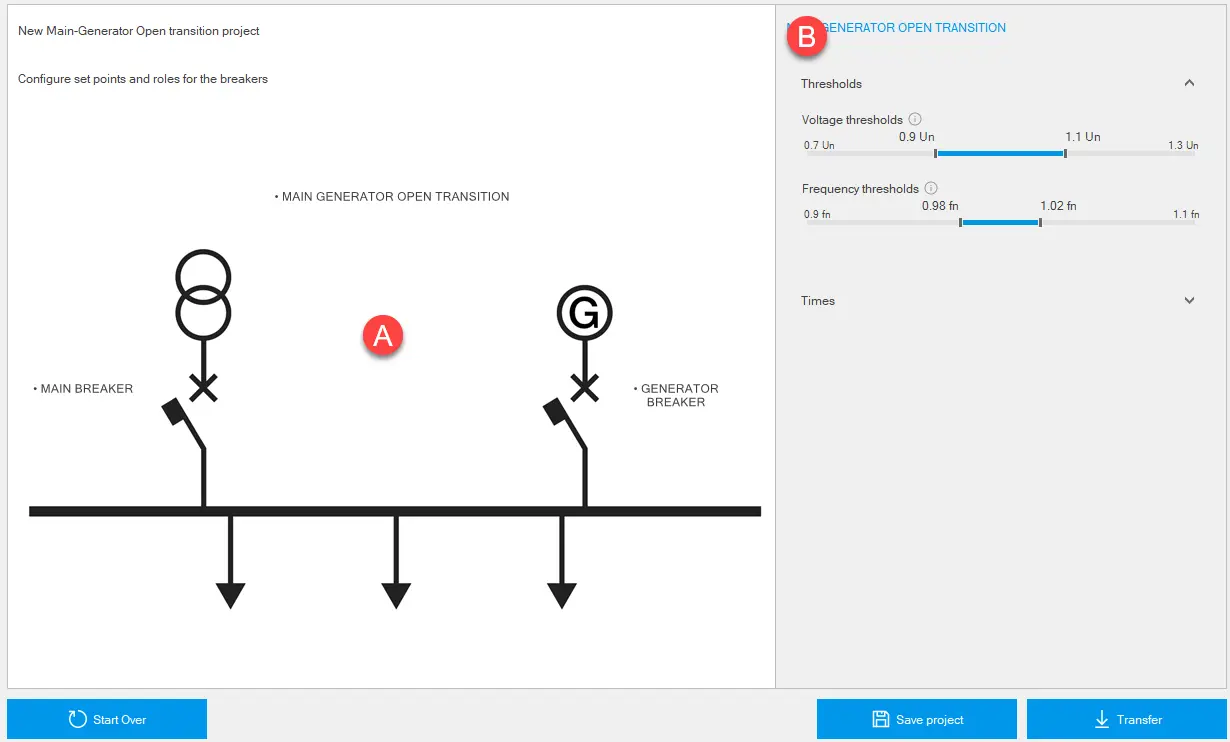

Hinweis: Das folgende Bild bezieht sich auf die Seite Offener Übergang zwischen Hauptgenerator und Generator.

Teil	Beschreibung
Ein	Grafische Darstellung der Elemente
B	Bereich für die Parameter des in [A] ausgewählten Elements.
Panne	, um ein anderes Projekt zu öffnen oder ein neues Projekt zu erstellen.
Projekt speichern	, um das Projekt auf dem PC im .ats-Format zu speichern. Hinweis: Das .ats-Format ist ein proprietäres Format, das nur mit Ekip Connect gelesen werden kann.
Übertragung	Schaltfläche zum Übertragen der Konfiguration auf das Gerät

Konfigurieren Sie die Funktion Embedded ATS - Main-Tie-Main geschlossener Übergang

Klicken Sie auf Extras > Eingebettetes ATS.

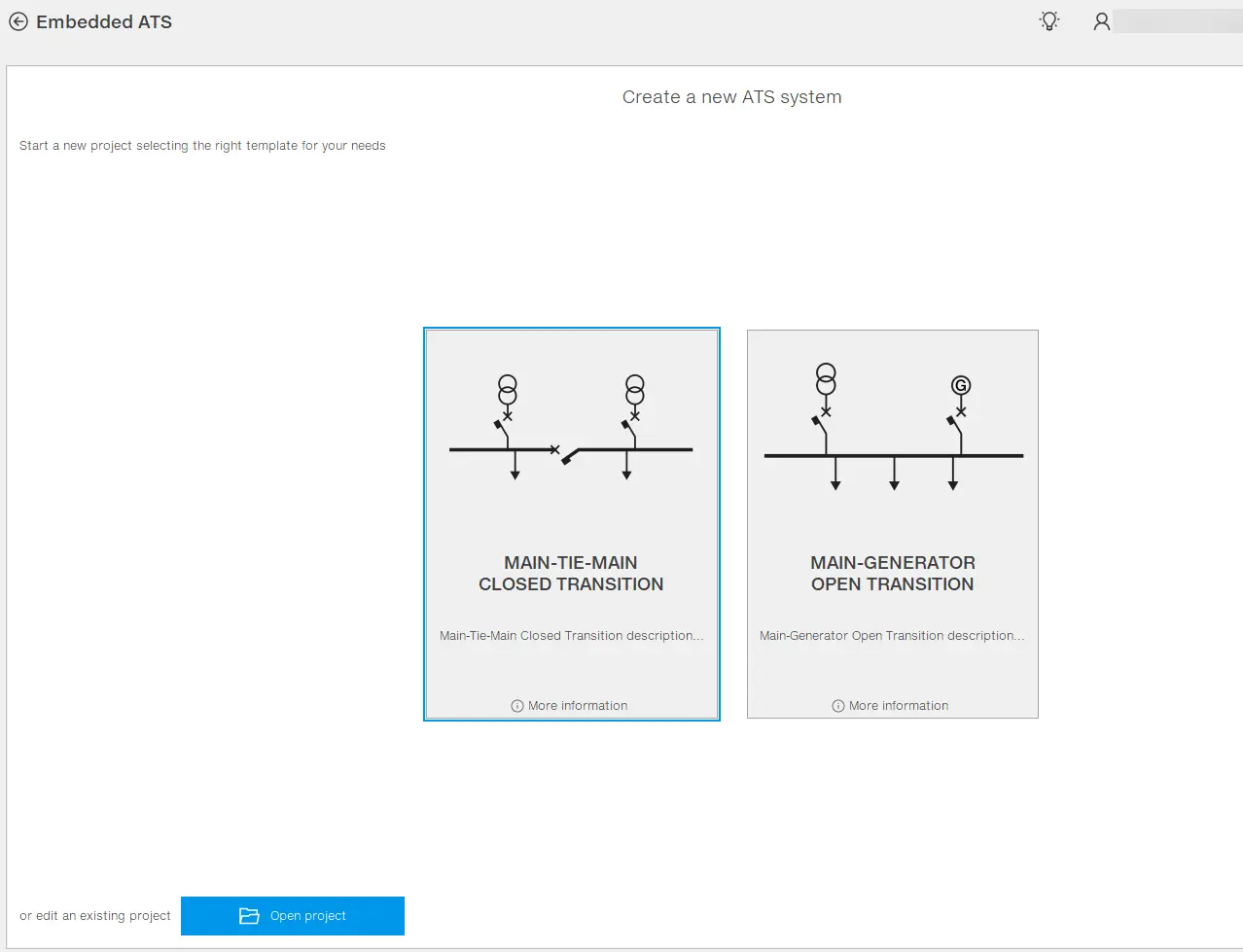

Um ein neues Projekt zu starten, wählen Sie den geschlossenen Übergang Main-tie-main oder klicken Sie auf Projekt öffnen , um ein zuvor gespeichertes Projekt zu öffnen

Klicken Sie in der grafischen Darstellung auf die Beschriftung Main-tie-main closed transition und stellen Sie die Parameter ein.
Klicken Sie für jeden Circuit Breaker auf seine Beschriftung und legen Sie die Parameter in Rollenparameter fest.
Klicken Sie im Hauptmenü von Ekip Connect auf Scannen und verbinden Sie den ersten Schutzschalter des Systems mit Ekip Connect (Verbindung mit Geräten).
Klicken Sie in Tools > Embedded ATS in der grafischen Darstellung auf die Beschriftung, die den angeschlossenen Schutzschalter darstellt.
Wählen Sie in Rollenzuordnung den Leistungsschalter aus: In der grafischen Darstellung werden der Name und die Seriennummer des ausgewählten Leistungsschalters unter der ausgewählten Beschriftung angezeigt.
Führen Sie unter Rollenbedingungen die folgenden Aktionen aus:

Überprüfen Sie, ob die unter Manuelle Bedingungen aufgeführten Hardwaremodule auf dem Leistungsschalter vorhanden sind, und wählen Sie sie in der Liste aus.
Überprüfen Sie, ob Ekip Connect die am Leistungsschalter vorhandenen und in den automatischen Bedingungen () aufgeführten Hardwaremodule korrekt erkannt hat. Um die Liste zu aktualisieren, klicken Sie auf Neu laden.
HINWEIS: Für die Funktion sind alle Hardwaremodule erforderlich, die sowohl in den manuellen als auch in den automatischen Bedingungen aufgeführt sind.

Um die Konfiguration auf den Schutzschalter zu übertragen, klicken Sie auf Übertragen: Wenn die Übertragung abgeschlossen ist, wird eine Meldung über die durchgeführten Übertragungen angezeigt.

Hinweis: Um die Konfiguration auf den Leistungsschalter zu übertragen, wird empfohlen, dass sich der Leistungsschalter im geöffneten Zustand befindet.

Hinweis: Um die Konfiguration auf den Schutzschalter zu übertragen, müssen Sie das gekaufte Paket im Marketplace aktiviert haben. Wenn auf dem Schutzschalter bereits eine ATS-Konfiguration vorhanden ist, ersetzt die Übertragung die vorherige Konfiguration.

Wiederholen Sie die Schritte 5 bis 9 für alle Leistungsschalter.

HINWEIS: Nehmen Sie keine Änderungen an der Konfiguration vor, nachdem Sie die Konfiguration bereits auf mindestens einen Schutzschalter übertragen haben.

Hinweis: Wenn die Kommunikation mit den Leistungsschaltern über ein Modbus-Netzwerk (RTU/TCP) erfolgt, ist es möglich, mehrere Leistungsschalter gleichzeitig anzuschließen, konfigurieren Sie die Funktionsparameter Eingebettetes ATS von jedem und übertragen Sie dann die Konfiguration gleichzeitig auf alle Geräte

Konfigurieren Sie die Funktion Embedded ATS - Offener Übergang des Hauptgenerators

Klicken Sie auf Extras > Eingebettetes ATS.
Um ein neues Projekt zu starten, wählen Sie den Übergang zum Öffnen des Hauptgenerators oder klicken Sie auf Projekt öffnen , um ein zuvor gespeichertes Projekt zu öffnen

Klicken Sie in der grafischen Darstellung auf die Beschriftung Haupt-Generator öffnen Übergang und stellen Sie die Parameter ein.
Klicken Sie im Hauptmenü von Ekip Connect auf Scannen und verbinden Sie den ersten Schutzschalter des Systems mit Ekip Connect (Verbindung mit Geräten).
Klicken Sie in Tools > Embedded ATS in der grafischen Darstellung auf die Beschriftung, die den angeschlossenen Schutzschalter darstellt.
Wählen Sie in Rollenzuordnung den Leistungsschalter aus: In der grafischen Darstellung werden der Name und die Seriennummer des ausgewählten Leistungsschalters unter der ausgewählten Beschriftung angezeigt.
Führen Sie unter Rollenbedingungen die folgenden Aktionen aus:

Überprüfen Sie, ob die unter Manuelle Bedingungen aufgeführten Hardwaremodule auf dem Leistungsschalter vorhanden sind, und wählen Sie sie in der Liste aus.
Überprüfen Sie, ob Ekip Connect die am Leistungsschalter vorhandenen und in den automatischen Bedingungen () aufgeführten Hardwaremodule korrekt erkannt hat. Um die Liste zu aktualisieren, klicken Sie auf Neu laden.

HINWEIS: Für die Funktion sind alle Hardwaremodule erforderlich, die sowohl in den manuellen als auch in den automatischen Bedingungen aufgeführt sind.

Um die Konfiguration auf den Schutzschalter zu übertragen, klicken Sie auf Übertragen: Wenn die Übertragung abgeschlossen ist, wird eine Meldung über die durchgeführten Übertragungen angezeigt.

Hinweis: Um die Konfiguration auf den Leistungsschalter zu übertragen, wird empfohlen, dass sich der Leistungsschalter im geöffneten Zustand befindet.
Hinweis: Um die Konfiguration auf den Schutzschalter zu übertragen, müssen Sie das gekaufte Paket im Marketplace aktiviert haben. Wenn auf dem Schutzschalter bereits eine ATS-Konfiguration vorhanden ist, ersetzt die Übertragung die vorherige Konfiguration.

Wiederholen Sie die Schritte 5 bis 9 für alle Leistungsschalter.

HINWEIS: Nehmen Sie keine Änderungen an der Konfiguration vor, nachdem Sie die Konfiguration bereits auf mindestens einen Schutzschalter übertragen haben.

Hinweis: Wenn die Kommunikation mit den Leistungsschaltern über ein Modbus-Netzwerk (RTU/TCP) erfolgt, ist es möglich, mehrere Leistungsschalter gleichzeitig anzuschließen, die Funktionsparameter Embedded ATS jedes einzelnen zu konfigurieren und die Konfiguration dann auf alle Geräte gleichzeitig zu übertragen
