Upotettu ATS

Toiminnon kuvaus
Sulautettu ATS on toiminto, joka valvoo järjestelmää reaaliajassa ja jos sähköverkossa on toimintahäiriöitä, se muuttaa asennuksen virtalähdettä.

Kaksi skenaariota käsitellään:

Päätie-pää suljettu siirtymä: jos yhdessä sähköverkossa on toimintahäiriö, toiminto mahdollistaa kuormien pitämisen virtalähteenä käyttämällä toista sähköverkkoa.
Päägeneraattorin avoin siirtymä: jos sähköverkossa on toimintahäiriö, toiminto mahdollistaa kuormien pitämisen virtalähteenä generaattorilla.

>> Lisätietoja sulautetusta ATS-toiminnosta on asiakirjassa "SACE Emax 2 and Tmax XT, the All-In-One innovation: Embedded ATS system", joka on saatavilla täällä , tai katso video https://www.youtube.com/watch?v=NBw4c2kEyTA.

Upotettu ATS Ekip Connect
Vuodesta Ekip Connect voidaan suorittaa seuraavat toiminnot:

Määritä toiminto ja katkaisijat nopeasti

Vaatimukset

Toiminnon käyttöoikeus	Rajoittamaton. Laitteeseen siirtämiseen tarvitaan paketti ATS Main-Tie-Main Closed tai ATS Main-Gen Open, jonka voi ostaa ja aktivoida Marketplacessa .
Toimintoa tukevien laitteiden tyyppi	Katkaisijat (Emax 2 ja XT)Sisältö
Laitteen tila	Mikä tahansa toiminnon määrittämiseksi ja kokoonpanon tallentamiseksi. Yhdistetty ja kommunikoitu kokoonpanon siirtämiseksi laitteeseen. Huomautus: on suositeltavaa pitää katkaisija avoimessa tilassa siirron aikana.
Yhteyden tyyppi laitteeseen	Paikallinen yhteys: yhteys Ekip T&P: n kautta Etäyhteys: Ekip COM TCP/Ekip COM RTU -tiedonsiirtomoduuli

>> Lisätietoja tuetuista laitteista ja niiden vaatimuksista on asiakirjassa 9AKK108467A9238, joka on saatavilla täällä.

Mitä se näyttää

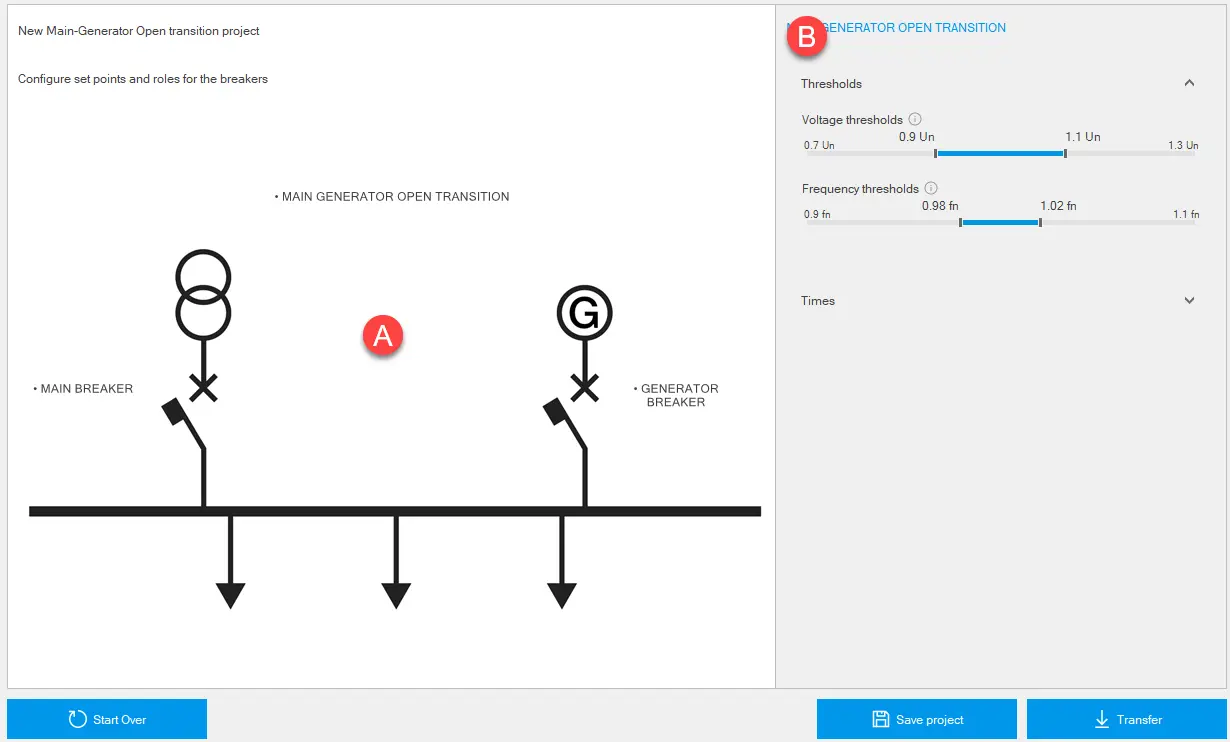

Huomautus: seuraava kuva viittaa sivuun Päägeneraattorin avoin siirtymä.

Osa	Kuvaus
A	Elementtien graafinen esitys
B	Kohdassa [A] valitun elementin parametrien pinta-ala.
Erittely	Painike toisen projektin avaamiseksi tai uuden projektin luomiseksi.
Tallenna projekti	Painike tallentaa projektin tietokoneelle .ats-muodossa. Huomautus: .ats-muoto on oma muoto, jota voidaan lukea vain Ekip Connect.
Siirto	Painike kokoonpanon siirtämiseksi laitteeseen

Määritä toiminto Embedded ATS - Main-tie-main suljettu siirtymä

Napsauta Työkalut > Upotettu ATS.

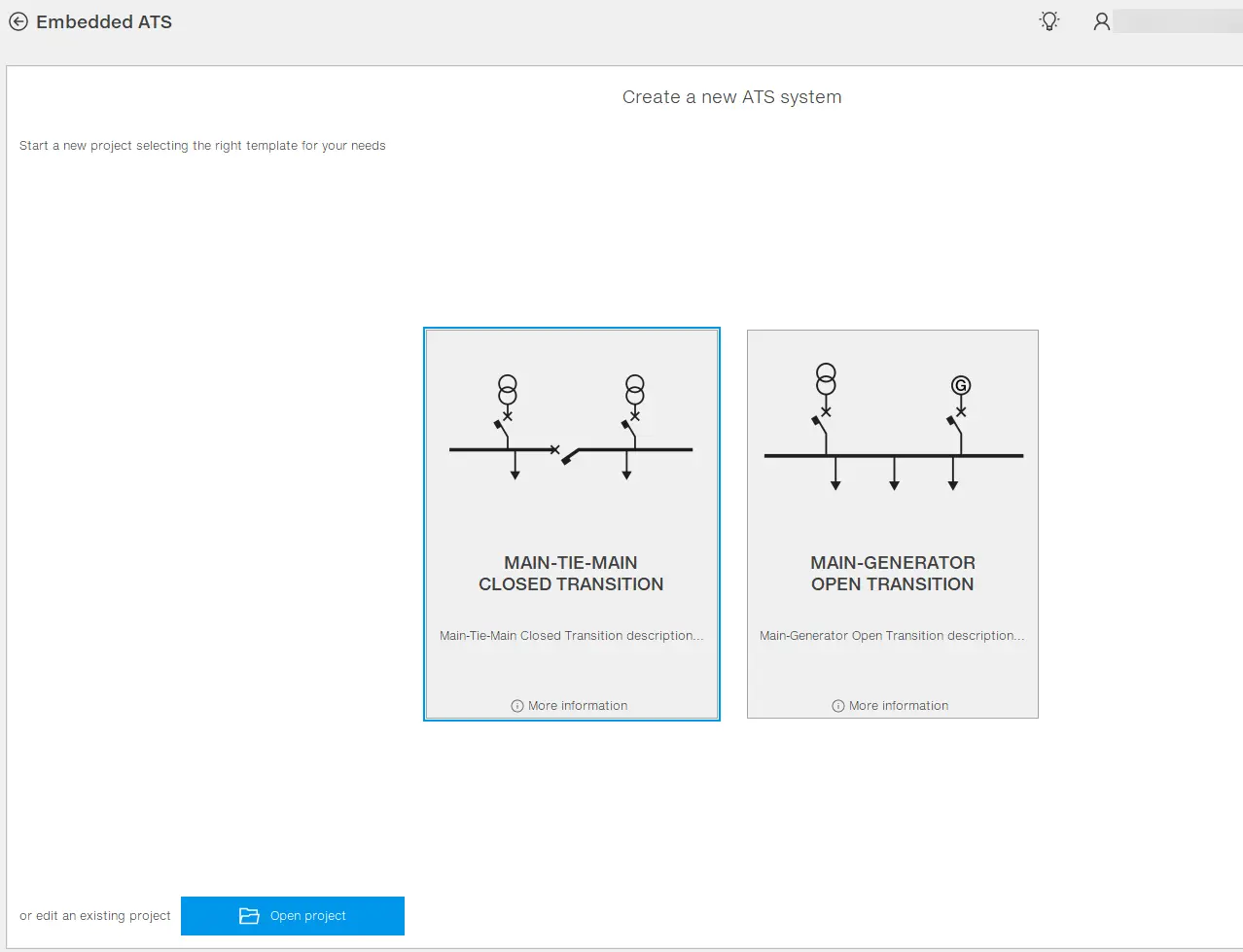

Aloita uusi projekti valitsemalla Main-tie-main closed transition tai napsauttamalla Avaa projekti avataksesi aiemmin tallennetun projektin

Napsauta graafisessa esityksessä etikettiä Main-tie-main suljettu siirtymä ja aseta parametrit.
Napsauta kunkin katkaisijan etikettiä ja aseta parametrit rooliparametreihin.
Napsauta Ekip Connect päävalikossa Skannaus ja kytke järjestelmän ensimmäinen katkaisija Ekip Connect (Yhteys laitteisiin).
Napsauta Työkalut > Embedded ATS -kohdan graafisessa esityksessä tarraa, joka edustaa kytkettyä katkaisijaa.
Valitse Roolikytkentä-kohdassa katkaisija: graafisessa esityksessä valitun katkaisijan nimi ja sarjanumero näkyvät valitun tarran alla.
Suorita rooliehdoissa seuraavat toimet:

tarkista, että kohdassa Manuaaliset ehdot luetellut laitteistomoduulit ovat katkaisijassa, ja valitse ne luettelosta.
tarkista, että Ekip Connect on havainnut oikein katkaisijassa olevat laitteistomoduulit, jotka on lueteltu kohdassa Automaattiset ehdot (). Päivitä luettelo napsauttamalla Lataa uudelleen.
VAROITUS: kaikki laitteistomoduulit, jotka on lueteltu sekä manuaalisissa että automaattisissa olosuhteissa, ovat toiminnon kannalta välttämättömiä.

Siirrä kokoonpano katkaisijaan napsauttamalla Siirrä: kun siirto on valmis, viesti ilmoittaa suoritetuista siirroista.

Huomautus: konfiguraation siirtämiseksi katkaisijaan on suositeltavaa, että katkaisija on avoimessa tilassa.

Huomautus: jos haluat siirtää kokoonpanon katkaisijaan, sinun on aktivoitava ostettu paketti Marketplacessa. Jos katkaisijassa on jo ATS-konfiguraatio, siirto korvaa edellisen kokoonpanon.

Toista vaiheet 5–9 kaikille katkaisijoille.

VAROITUS: älä tee muutoksia kokoonpanoon sen jälkeen, kun olet jo siirtänyt kokoonpanon vähintään yhteen katkaisijaan.

Huomautus: jos tiedonsiirto katkaisijoiden kanssa tapahtuu Modbus-verkon (RTU / TCP) kautta, on mahdollista kytkeä useita katkaisijoita samanaikaisesti, määritä toimintoparametrit Jokaisen upotettu ATS ja siirrä sitten kokoonpano kaikkiin laitteisiin samanaikaisesti

Määritä toiminto Embedded ATS - Main-generaattorin avoin siirtymä

Napsauta Työkalut > Upotettu ATS.
Aloita uusi projekti valitsemalla Päägeneraattorin avoin siirtymä tai napsauttamalla Avaa projekti avataksesi aiemmin tallennetun projektin

Napsauta graafisessa esityksessä etikettiä Main-generator open transition ja aseta parametrit.
Napsauta Ekip Connect päävalikossa Skannaus ja kytke järjestelmän ensimmäinen katkaisija Ekip Connect (Yhteys laitteisiin).
Napsauta Työkalut > Embedded ATS -kohdan graafisessa esityksessä tarraa, joka edustaa kytkettyä katkaisijaa.
Valitse Roolikytkentä-kohdassa katkaisija: graafisessa esityksessä valitun katkaisijan nimi ja sarjanumero näkyvät valitun tarran alla.
Suorita rooliehdoissa seuraavat toimet:

tarkista, että kohdassa Manuaaliset ehdot luetellut laitteistomoduulit ovat katkaisijassa, ja valitse ne luettelosta.
tarkista, että Ekip Connect on havainnut oikein katkaisijassa olevat laitteistomoduulit, jotka on lueteltu kohdassa Automaattiset ehdot (). Päivitä luettelo napsauttamalla Lataa uudelleen.

VAROITUS: kaikki laitteistomoduulit, jotka on lueteltu sekä manuaalisissa että automaattisissa olosuhteissa, ovat toiminnon kannalta välttämättömiä.

Siirrä kokoonpano katkaisijaan napsauttamalla Siirrä: kun siirto on valmis, viesti ilmoittaa suoritetuista siirroista.

Huomautus: konfiguraation siirtämiseksi katkaisijaan on suositeltavaa, että katkaisija on avoimessa tilassa.
Huomautus: jos haluat siirtää kokoonpanon katkaisijaan, sinun on aktivoitava ostettu paketti Marketplacessa. Jos katkaisijassa on jo ATS-konfiguraatio, siirto korvaa edellisen kokoonpanon.

Toista vaiheet 5–9 kaikille katkaisijoille.

VAROITUS: älä tee muutoksia kokoonpanoon sen jälkeen, kun olet jo siirtänyt kokoonpanon vähintään yhteen katkaisijaan.

Huomautus: jos tiedonsiirto katkaisijoiden kanssa tapahtuu Modbus-verkon (RTU/TCP) kautta, on mahdollista kytkeä useita katkaisijoita samanaikaisesti, määrittää kunkin toimintoparametrit Embedded ATS ja siirtää sitten kokoonpano kaikkiin laitteisiin samanaikaisesti
