Geïntegreerd ATS

Beschrijving van de functie
Embedded ATS is een functie die het systeem in realtime monitort en als er storingen zijn in het elektrische netwerk, verandert het de stroombron van de installatie.

Er worden twee scenario's behandeld:

Main-tie-main gesloten overgang: als er een storing is op een elektrisch netwerk, maakt de functie het mogelijk om de verbruikers van stroom te voorzien met een ander elektrisch netwerk als bron.
Open overgang hoofdgenerator: als er een storing is op het elektriciteitsnet, maakt de functie het mogelijk om de verbruikers van stroom te voorzien met een generator als bron.

>> Voor meer informatie over de Embedded ATS-functie verwijzen wij u naar het document "SACE Emax 2 en Tmax XT, de alles-in-één innovatie: Embedded ATS-systeem", dat hier beschikbaar is of bekijk de video https://www.youtube.com/watch?v=NBw4c2kEyTA.

Geïntegreerd ATS in Ekip Connect
Vanuit Ekip Connect kunnen de volgende bewerkingen worden uitgevoerd:

Configureer snel de functie en de betrokken stroomonderbrekers

Eisen

Toegang tot de functie	Onbeperkt. Voor overdracht naar het apparaat is het pakket ATS Main-Tie-Main Closed of ATS Main-Gen Open vereist, dat kan worden gekocht en geactiveerd op Marketplace.
Type apparaten die de functie ondersteunen	Stroomonderbrekers (Emax 2 en XT)Inhoud
Status van het apparaat	Elke om de functie te configureren en de configuratie op te slaan. Verbonden en communiceren om de configuratie naar het apparaat over te dragen. Opmerking: het wordt aanbevolen om de stroomonderbreker tijdens de overdracht in open stand te houden.
Type verbinding met het apparaat	Lokale verbinding: verbinding via Ekip T&P Verbinding op afstand: Ekip COM TCP/Ekip COM RTU communicatiemodule

>> Raadpleeg document 9AKK108467A9238 voor meer informatie over ondersteunde apparaten en vereisten voor elk apparaat dat hier beschikbaar is.

Hoe ziet het eruit?

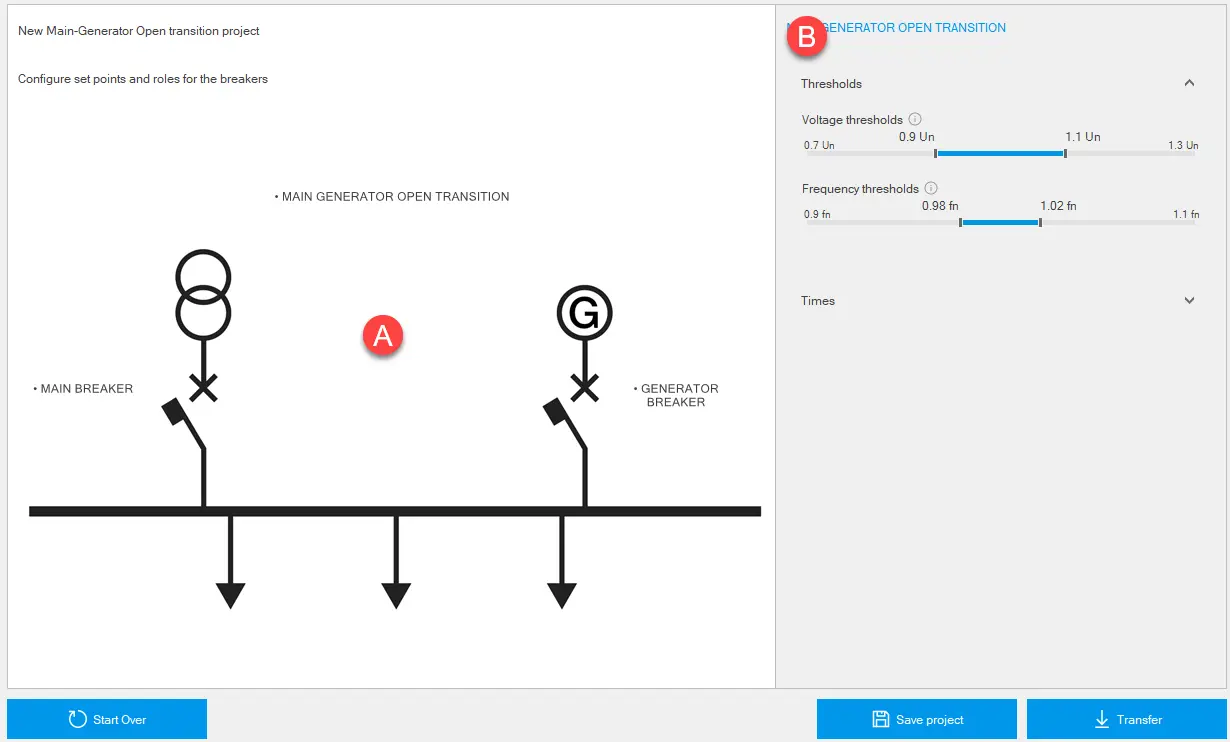

Opmerking: de volgende afbeelding verwijst naar de pagina Main-generator open overgang.

Deel	Beschrijving
Een	Grafische weergave van de elementen
B	Gebied voor de parameters van het element geselecteerd in [A].
Panne	Knop om een ander project te openen of een nieuw project aan te maken.
Project opslaan	Knop om het project op de pc op te slaan in .ats-formaat. Let op: het .ats-formaat is een eigen formaat dat alleen kan worden gelezen met Ekip Connect.
Overdracht	Knop om de configuratie over te zetten naar het apparaat

Configureer de functie Embedded ATS - Main-tie-main gesloten overgang

Klik op Tools > Embedded ATS.

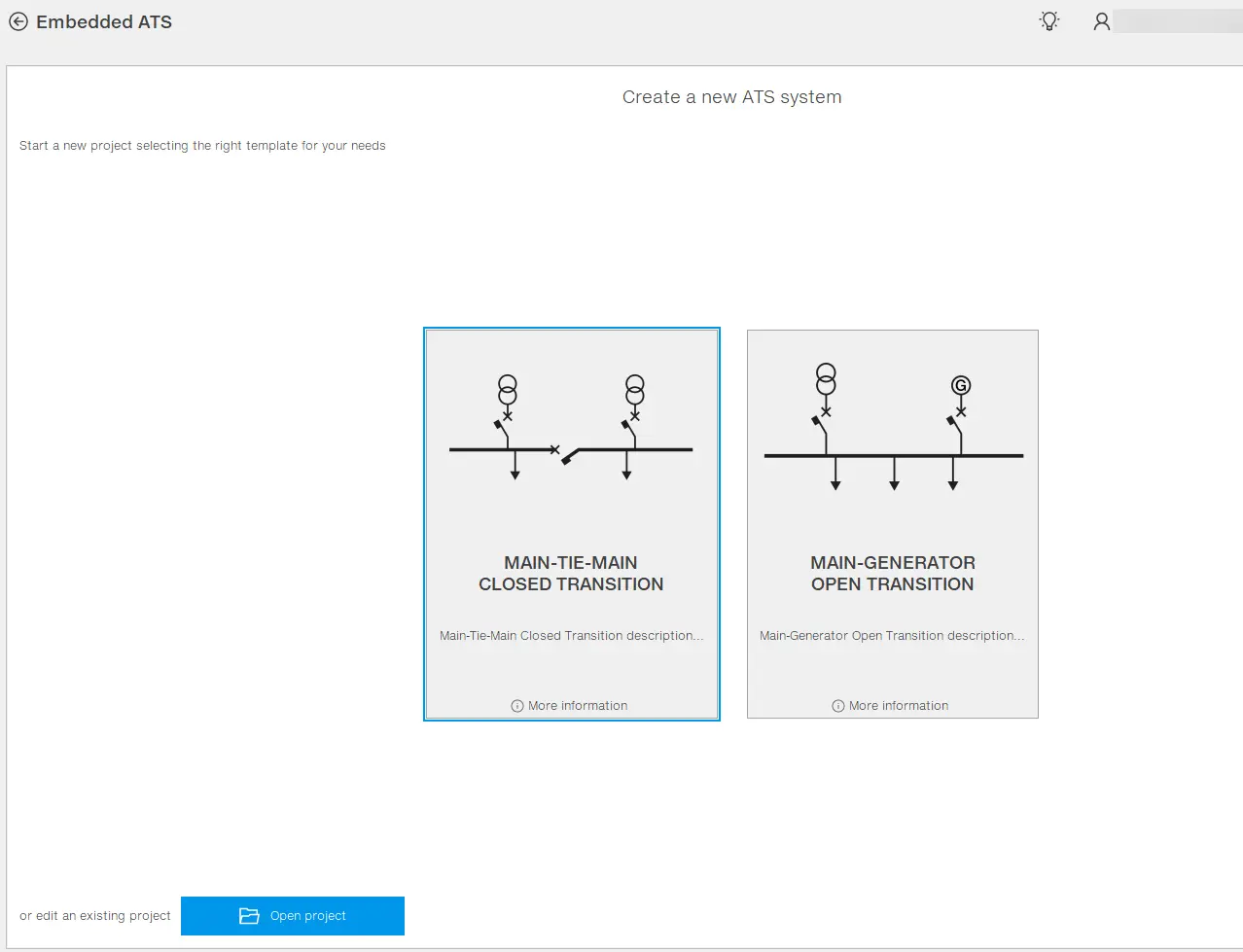

Om een nieuw project te starten, selecteer je Hoofd-tie-main gesloten overgang of klik je op Open project om een eerder opgeslagen project te openen

Klik in de grafische weergave op het label Main-tie-main gesloten overgang en stel de parameters in.
Klik voor elke stroomonderbreker op het label en stel de parameters in Rolparameters in.
Klik in het hoofdmenu Ekip Connect op Scannen en sluit de eerste stroomonderbreker van het systeem aan op Ekip Connect (Verbinding met apparaten).
Klik in Tools > Embedded ATS in de grafische weergave op het label dat de aangesloten stroomonderbreker vertegenwoordigt.
Selecteer bij Rolkoppeling de stroomonderbreker: in de grafische weergave verschijnen de naam en het serienummer van de geselecteerde stroomonderbreker onder het geselecteerde label.
Voer in Rolvoorwaarden de volgende acties uit:

controleer of de hardwaremodules die worden vermeld in Handmatige voorwaarden aanwezig zijn op de stroomonderbreker en selecteer ze in de lijst.
controleer of Ekip Connect de hardwaremodules die op de stroomonderbreker aanwezig zijn en worden vermeld in Automatische voorwaarden (). Om de lijst bij te werken, klikt u op Opnieuw laden.
LET OP: alle hardwaremodules die zowel in Handmatige als in Automatische voorwaarden worden vermeld, zijn noodzakelijk voor de functie.

Om de configuratie over te dragen aan de stroomonderbreker, klikt u op Overdragen: wanneer de overdracht is voltooid, meldt een bericht de uitgevoerde overdrachten.

Opmerking: om de configuratie over te brengen naar de stroomonderbreker, wordt aanbevolen om de stroomonderbreker in een open toestand te zetten.

Let op: om de configuratie over te zetten naar de stroomonderbreker, moet je het gekochte pakket op Marketplace hebben geactiveerd. Als er al een ATS-configuratie bestaat op de stroomonderbreker, vervangt de overdracht de vorige configuratie.

Herhaal stap 5 tot en met 9 voor alle stroomonderbrekers.

LET OP: breng geen wijzigingen aan in de configuratie nadat u de configuratie al naar ten minste één stroomonderbreker hebt overgebracht.

Opmerking: als de communicatie met de stroomonderbrekers via een Modbus-netwerk (RTU/TCP) verloopt, is het mogelijk om meerdere stroomonderbrekers tegelijkertijd aan te sluiten, configureer de functieparameters Ingebouwde ATS van elk en vervolgens de configuratie tegelijkertijd naar alle apparaten overbrengen

Configureer de functie Embedded ATS - Main-generator open transition

Klik op Tools > Embedded ATS.
Om een nieuw project te starten, selecteert u Main-generator open overgang of klikt u op Project openen om een eerder opgeslagen project te openen

Klik in de grafische weergave op het label Main-generator open overgang en stel de parameters in.
Klik in het hoofdmenu Ekip Connect op Scannen en sluit de eerste stroomonderbreker van het systeem aan op Ekip Connect (Verbinding met apparaten).
Klik in Tools > Embedded ATS in de grafische weergave op het label dat de aangesloten stroomonderbreker voorstelt.
Selecteer bij Rolkoppeling de stroomonderbreker: in de grafische weergave verschijnen de naam en het serienummer van de geselecteerde stroomonderbreker onder het geselecteerde label.
Voer in Rolvoorwaarden de volgende acties uit:

controleer of de hardwaremodules die worden vermeld in Handmatige voorwaarden aanwezig zijn op de stroomonderbreker en selecteer ze in de lijst.
controleer of Ekip Connect de hardwaremodules die op de stroomonderbreker aanwezig zijn en worden vermeld in Automatische voorwaarden (). Om de lijst bij te werken, klikt u op Opnieuw laden.

LET OP: alle hardwaremodules die zowel in Handmatige als in Automatische voorwaarden worden vermeld, zijn noodzakelijk voor de functie.

Om de configuratie over te dragen aan de stroomonderbreker, klikt u op Overdragen: wanneer de overdracht is voltooid, meldt een bericht de uitgevoerde overdrachten.

Opmerking: om de configuratie over te brengen naar de stroomonderbreker, wordt aanbevolen om de stroomonderbreker in een open toestand te zetten.
Let op: om de configuratie over te zetten naar de stroomonderbreker, moet je het gekochte pakket op Marketplace hebben geactiveerd. Als er al een ATS-configuratie bestaat op de stroomonderbreker, vervangt de overdracht de vorige configuratie.

Herhaal stap 5 tot en met 9 voor alle stroomonderbrekers.

LET OP: breng geen wijzigingen aan in de configuratie nadat u de configuratie al naar ten minste één stroomonderbreker hebt overgebracht.

Opmerking: als de communicatie met de stroomonderbrekers via een Modbus-netwerk (RTU/TCP) verloopt, is het mogelijk om meerdere stroomonderbrekers tegelijkertijd aan te sluiten, de functieparameters Embedded ATS van elke stroomonderbreker te configureren en vervolgens de configuratie tegelijkertijd naar alle apparaten over te dragen
