Режими з'єднання

Можливі з'єднання між пристроєм і Ekip Connect

Можна підключити Ekip Connect до пристрою через:

з'єднання через USB (Ekip Test and Programming та Ekip Programming)
з'єднання через послідовну мережу (Modbus RS485)
з'єднання через мережу Ethernet (Modbus TCP, Ekip Link)

ВАЖЛИВО: при підключенні через USB використання аксесуарів, відмінних від ABB, може пошкодити пристрій.

З'єднання через Ekip T&P та програмування Ekip

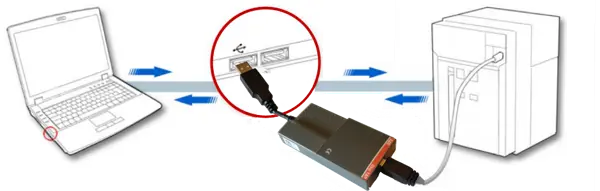

architecture for connection via Ekip T&P and Ekip Programming converters.

Ця архітектура призначена для підключення через перетворювачі Ekip T&P та програмування Ekip. Для тестових функцій необхідно підключати через Ekip T&P. Підключіть конвертер до USB-порту на комп'ютері з одного боку та до переднього роз'єму пристрою з іншого.

ВАЖЛИВО: використовуйте лише кабелі, що йдуть у комплекті з конвертером, для підключення до пристрою. Не використовуйте кабелі, окрім тих, що надані.

З'єднання через послідовну лінію

Використовуйте модулі системного зв'язку (наприклад: PR122/P з модулем PR120/D-M) або інтегровані системи (наприклад: PR223EF).

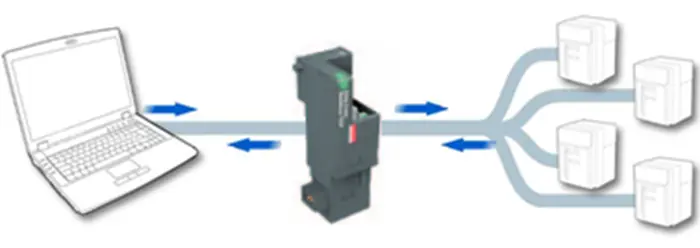

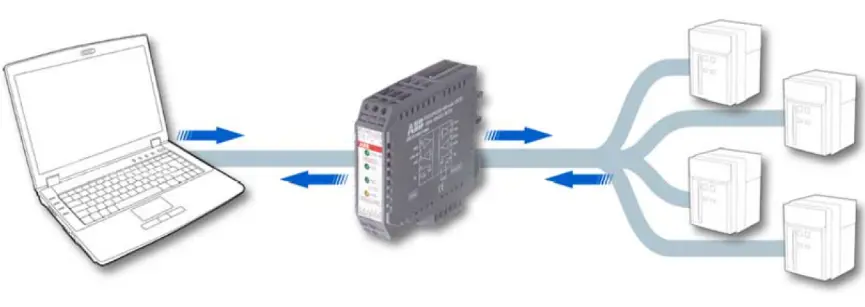

Потрібен послідовний лінійний конвертер, щоб перетворити лінію RS485 (на стороні пристрою) у лінію, доступну на комп'ютері (наприклад: RS232, USB, Ethernet). Використовується протокол зв'язку Modbus RTU.

Потрібне підключення до системної шини. З'єднання з системною шиною позначається W1 і W2 на схемі пристроїв.

Для деталей про конфігурацію мережі, будь ласка, зверніться до документа «Комунікація через шину з ABB circuit-breakers», доступного тут.

Підключення через Ethernet

ВАЖЛИВО: щоб підключитися до пристрою, Ekip Connect має бути підключений до тієї ж Ethernet-мережі, до якої підключений пристрій.
Для автоматичних вимикачів використовуйте комунікаційний модуль Ekip Com для відповідного мережевого протоколу (наприклад, Ekip Com Modbus TCP/IP та Ekip Com Ethernet/IP).
>> Для деталей про конфігурацію мережі, будь ласка, зверніться до документа «Комунікація через шину з ABB circuit-breakers», доступного тут.
Для інших пристроїв з Ethernet-портом підключайте Ethernet-кабель безпосередньо до пристрою.
