Реєстратор даних

Шлях у класичному поданні: класичний вигляд > Реєстратор даних

Опис функції
Функція Datalogger дозволяє записувати дані, пов'язані з тригерною подією. Зафіксовані дані:

аналогові вимірювання, тобто фазних струмів і лінійних напруг
цифрові події, тобто захисні події або сигнали тривоги, сигнали стану вимикачів, спрацьовування захисту.

ВАЖЛИВО: для роботи Datalogger потрібне додаткове джерело напруги.

Принцип дії

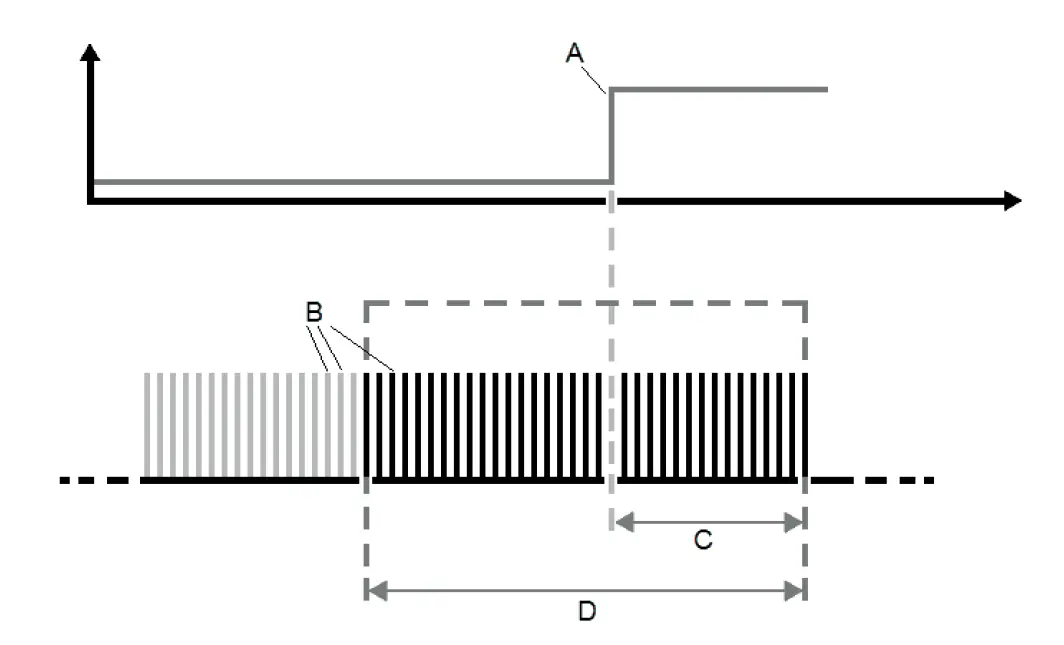

Коли реєстратор даних увімкнено та активовано, пристрій безперервно збирає дані, заповнюючи та спорожняючи внутрішній буфер (B).

Якщо виникає подія тригера (A), пристрій перериває отримання даних негайно або через визначений користувачем час, який називається затримкою зупинки (C). Далі він зберігає всі дані у вікні (D), які потім можна завантажити на ПК для зчитування та аналізу.

Подальший запис перезаписує попередню в пам'ять пристрою.

Datalogger in Ekip Connect
За допомогою Ekip Connect можна виконати такі дії:

увімкнення/вимкнення функції
Активація/деактивація запису
Налаштування параметрів запису
завантажте запис, щоб проаналізувати його за допомогою функції перегляду даних

Вимоги

Доступ до функції	Не обмежено для пристроїв, на яких активовано цю функцію. Активація на деяких пристроях вимагає покупки пакета на Маркетплейсі.
Тип пристроїв, що підтримують функцію	Зовнішній блок для автоматичних вимикачів (наприклад, Ekip Up) Автоматичні вимикачі
Статус пристрою	На зв'язку та в спілкуванні
Тип з'єднання з пристроєм	Підключення через Ekip T&P та Ekip Programming для завантаження запису Підключення до послідовної мережі (Modbus RS485) та Ethernet (Modbus TCP) для налаштування, запуску, зупинки та завантаження запису

>> Для отримання більш детальної інформації про підтримувані пристрої та вимоги до кожного з них, будь ласка, зверніться до документа 9AKK108467A9238, доступного тут

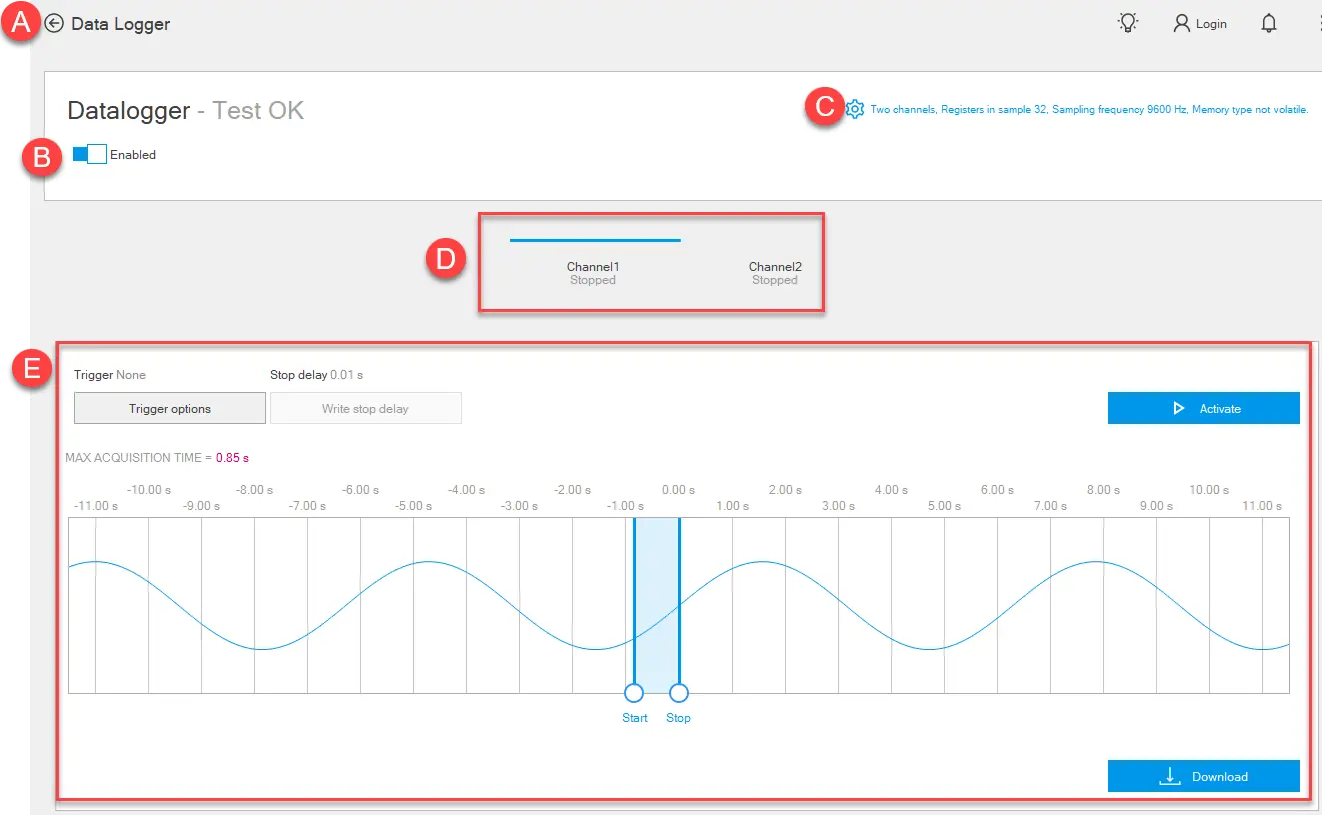

Як виглядає

Частина	Опис
A	Кнопка для повернення до меню Інструменти
B	Команда для включення функції
C	Кнопка для встановлення функції (Settings Data Logger). Відобразіть поточні налаштування.
D	Меню для вибору каналу для налаштування
E	Робоча зона з графічним зображенням запису Тригер: набір подій активатора Опції активатора: кнопка для встановлення події активації (за замовчуванням або спеціальна) Затримка зупинки: тривалість у секундах запису після події активатора Затримка зупинки: кнопка для перезапису поточного значення затримки зупинки зі значенням, встановленим на графіку Активний/Стоп: кнопка для активації/зупинки реєстратора даних Завантажити: кнопка для збереження запису у форматі .abb. Він також дозволяє встановити інтервал запису для завантаження. Примітка: кнопка «Завантажити» не відображається, якщо немає даних, якщо немає достатньої кількості зразків або якщо запис все ще триває

Реєстратор даних налаштувань

Елемент	Опис
Кількість каналів	Встановити кількість каналів запису. Кожен канал має конфігурацію, незалежну від інших.
Частота дискретизації	Періодичність збору даних. Чим вище частота дискретизації, тим коротша тривалість запису.
Тип пам'яті	Енергонезалежність (за замовчуванням): пристрій продовжує запис, навіть якщо він вимкнений. Термін служби внутрішньої батареї пристрою може значно скоротитися в порівнянні із заявленим значенням при відсутності допоміжного блоку живлення. Енергозалежність: пристрій продовжує запис, навіть якщо він вимкнений. При повторному включенні пристрою він Data Logger автоматично перезавантажується, втрачаючи всі раніше збережені дані.

Початок запису

Підключивши пристрій і зв'язавшись з Ekip Connect, натисніть «Інструменти» > «Реєстратор даних».
Перевірте, що статус команди для ввімкнення функції має значення Enabled (Увімкнено).
Натисніть на і налаштуйте запис.
Щоб скасувати зміни, натисніть «Скасувати». Щоб зберегти конфігурацію, натисніть на OK : налаштування автоматично зберігаються та передаються на пристрій.
Натисніть « Параметри тригера » та встановіть подію активатора.
Щоб скасувати зміни, натисніть «Скасувати». Щоб зберегти конфігурацію, натисніть на ОК: налаштування автоматично зберігаються і передаються на пристрій.
Щоб записувати також після події спрацьовування, у графічному представленні запису перетягніть інтервал запису, доки не відобразиться бажана затримка зупинки. Щоб зберегти настройку і передати її на пристрій, натисніть на Записати затримку зупинки.
Натисніть на Активний: функція активна і доступна для запису.

ВАЖЛИВО: після активації функція залишається активною на пристрої незалежно від статусу з'єднання та зв'язку з Ekip Connect.

Завантажити запис

Коли пристрій підключено та обмінюється даними, натисніть «Завантажити».

Примітка: кнопка «Завантажити» доступна тільки в тому випадку, якщо є запис.

Виберіть, куди зберегти файл, і інтервал запису, який ви хочете завантажити: Ekip Connect зберігає файл .abb з іменем відповідно до наступного синтаксису: datalogger_YYYYMMDD_Tag_name.

Примітка: якщо зв'язок із пристроєм здійснюється через з'єднання «точка-точка», завантаження файлу може зайняти до 5-10 хвилин. При підключенні до шинної мережі робота відбувається швидше.

Завантажуйте лише інтервал запису з корисними даними, щоб скоротити час завантаження.
