Wbudowany ATS

Opis funkcji
Wbudowany ATS to funkcja, która monitoruje system w czasie rzeczywistym i w przypadku wystąpienia usterek w sieci elektrycznej, zmienia źródło zasilania instalacji.

Obsługiwane są dwa scenariusze:

Zamknięte przejście główna-przyłącze-magistrala: w przypadku awarii jednej sieci elektrycznej, funkcja umożliwia utrzymanie zasilania odbiorników przy użyciu innej sieci elektrycznej jako źródła.
Otwarte przejście generatora głównego: w przypadku awarii sieci elektrycznej, funkcja umożliwia utrzymanie zasilania odbiorników za pomocą generatora jako źródła.

>> Szczegółowe informacje na temat wbudowanej funkcji ATS można znaleźć w dokumencie "SACE Emax 2 and Tmax XT, the All-In-One innovation: Embedded ATS system", dostępnym tutaj lub w filmie https://www.youtube.com/watch?v=NBw4c2kEyTA.

Wbudowany ATS w Ekip Connect
Z poziomu Ekip Connect można wykonać następujące operacje:

Szybka konfiguracja funkcji i wyłączników automatycznych

Wymagania

Dostęp do funkcji	Nieograniczony. Do przeniesienia na urządzenie wymagany jest pakiet ATS Main-Tie-Main Closed lub ATS Main-Gen Open, który można zakupić i aktywować w Marketplace.
Rodzaj urządzeń, które obsługują tę funkcję	Wyłączniki nadprądowe (Emax 2 i XT)Zawartość
Stan urządzenia	Dowolne, aby skonfigurować funkcję i zapisać konfigurację. Podłączony i komunikujący się w celu przesłania konfiguracji do urządzenia. Uwaga: zaleca się, aby wyłącznik automatyczny był w stanie otwartym podczas przełączania.
Rodzaj połączenia z urządzeniem	Połączenie lokalne: połączenie przez Ekip T&P Zdalne połączenie: moduł komunikacyjny Ekip COM TCP/Ekip COM RTU

>> Aby uzyskać więcej informacji na temat obsługiwanych urządzeń i wymagań dla każdego z nich, zapoznaj się z dokumentem 9AKK108467A9238 dostępnym tutaj.

Jak to wygląda

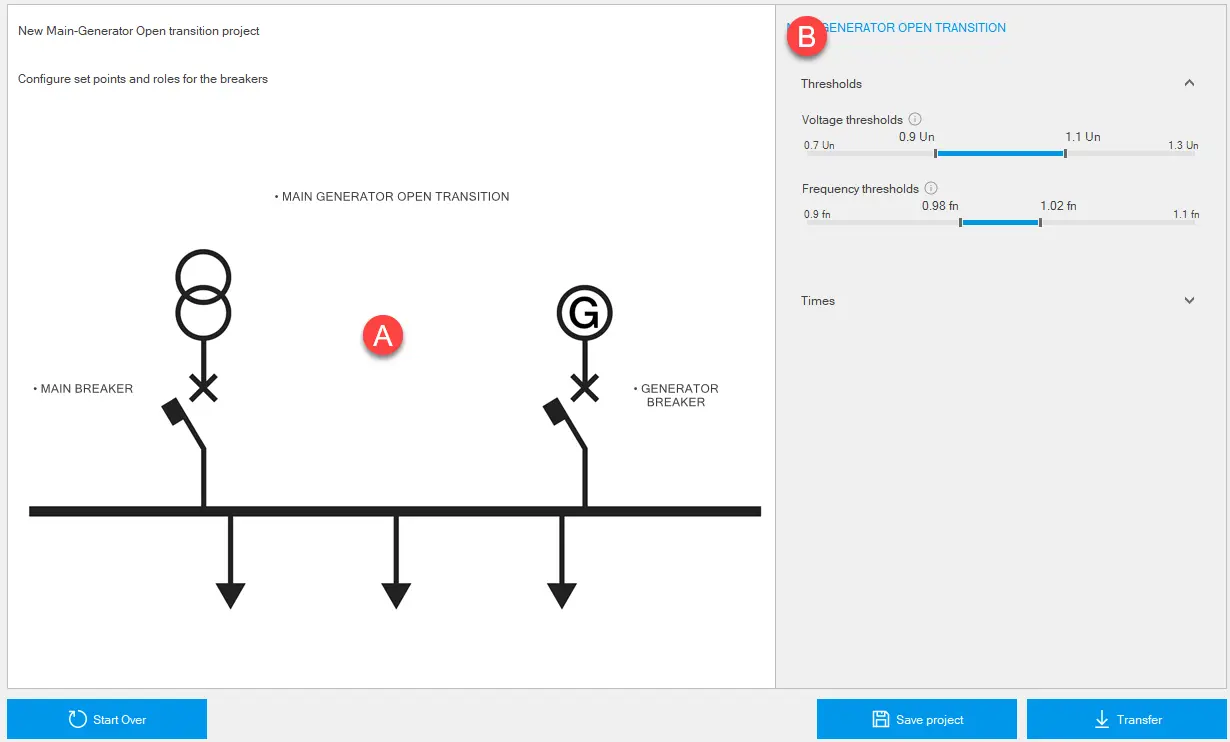

Uwaga: poniższy rysunek odnosi się do strony Otwarte przejście generatora głównego.

Część	Opis
A	Graficzne przedstawienie elementów
B	Obszar dla parametrów elementu wybranego w [A].
Awaria	, aby otworzyć inny projekt lub utworzyć nowy projekt.
Zapisz projekt	Przycisk do zapisania projektu na komputerze w formacie .ats. Uwaga: format .ats jest zastrzeżonym formatem, który można odczytać tylko za pomocą Ekip Connect.
Przelać	Przycisk do przeniesienia konfiguracji do urządzenia

Konfiguracja funkcji Wbudowany ATS - Zamknięte przejście główny-tie-główny

Kliknij Narzędzia > Embedded ATS.

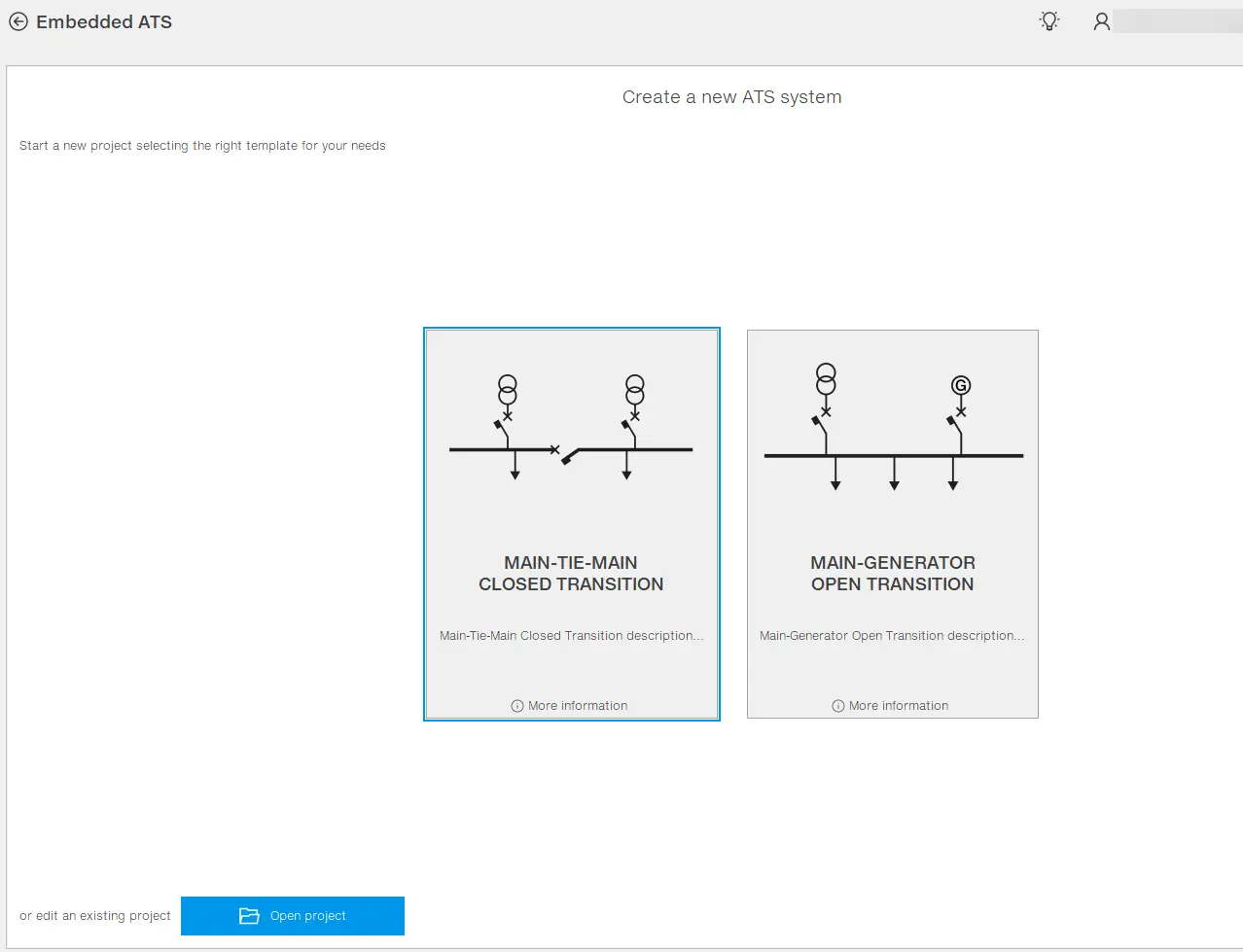

Aby rozpocząć nowy projekt, wybierz Zamknięte przejście Main-tie-main lub kliknij Otwórz projekt , aby otworzyć wcześniej zapisany projekt

W przedstawieniu graficznym kliknij etykietę Przejście główne-ściąg-główne zamknięte i ustaw parametry.
Dla każdego wyłącznika kliknij jego etykietę i ustaw parametry w Parametry roli.
W menu głównym Ekip Connect kliknij Skanowanie i połącz pierwszy wyłącznik systemu z Ekip Connect (Połączenie z urządzeniami).
W Tools > Embedded ATS, w reprezentacji graficznej, kliknij etykietę reprezentującą podłączony wyłącznik.
W polu Skojarzenie roli wybierz wyłącznik: w reprezentacji graficznej nazwa i numer seryjny wybranego wyłącznika są wyświetlane poniżej wybranej etykiety.
W obszarze Warunki roli wykonaj następujące czynności:

sprawdź, czy moduły sprzętowe wymienione w Warunki ręczne są obecne w wyłączniku automatycznym i wybierz je z listy.
sprawdź, czy Ekip Connect poprawnie wykrył moduły sprzętowe obecne w wyłączniku automatycznym i wymienione w Warunki automatyczne (). Aby zaktualizować listę, kliknij Załaduj ponownie.
UWAGA: wszystkie moduły sprzętowe wymienione zarówno w Warunkach ręcznych , jak i w Warunkach automatycznych są niezbędne do działania tej funkcji.

Aby przenieść konfigurację do wyłącznika, kliknij Transfer: po zakończeniu przesyłania pojawi się komunikat informujący o wykonanych transferach.

Uwaga: aby przenieść konfigurację do wyłącznika, zaleca się, aby wyłącznik był w stanie otwartym.

Uwaga: aby przenieść konfigurację do wyłącznika, musisz aktywować zakupiony pakiet w Marketplace. Jeśli konfiguracja ATS już istnieje na wyłączniku, transfer zastępuje poprzednią konfigurację.

Powtórz kroki od 5 do 9 dla wszystkich wyłączników.

UWAGA: nie należy wprowadzać żadnych zmian w konfiguracji po przeniesieniu konfiguracji do co najmniej jednego wyłącznika automatycznego.

Uwaga: jeśli komunikacja z wyłącznikami odbywa się za pośrednictwem sieci Modbus (RTU/TCP), możliwe jest podłączenie wielu wyłączników w tym samym czasie, skonfiguruj parametry funkcji Wbudowany ATS każdego z nich, a następnie przenieś konfigurację do wszystkich urządzeń jednocześnie

Konfiguracja funkcji Wbudowany ATS - Otwarte przejście generatora głównego

Kliknij Narzędzia > Embedded ATS.
Aby rozpocząć nowy projekt, wybierz Przejście otwarte głównego generatora lub kliknij Otwórz projekt , aby otworzyć wcześniej zapisany projekt

W przedstawieniu graficznym kliknij etykietę Otwarte przejście generatora głównego i ustaw parametry.
W menu głównym Ekip Connect kliknij Skanowanie i połącz pierwszy wyłącznik systemu z Ekip Connect (Połączenie z urządzeniami).
W Tools > Embedded ATS, w reprezentacji graficznej, kliknij etykietę reprezentującą podłączony wyłącznik.
W polu Skojarzenie roli wybierz wyłącznik: w reprezentacji graficznej nazwa i numer seryjny wybranego wyłącznika są wyświetlane poniżej wybranej etykiety.
W obszarze Warunki roli wykonaj następujące czynności:

sprawdź, czy moduły sprzętowe wymienione w Warunki ręczne są obecne w wyłączniku automatycznym i wybierz je z listy.
sprawdź, czy Ekip Connect poprawnie wykrył moduły sprzętowe obecne w wyłączniku automatycznym i wymienione w Warunki automatyczne (). Aby zaktualizować listę, kliknij Załaduj ponownie.

UWAGA: wszystkie moduły sprzętowe wymienione zarówno w Warunkach ręcznych , jak i w Warunkach automatycznych są niezbędne do działania tej funkcji.

Aby przenieść konfigurację do wyłącznika, kliknij Transfer: po zakończeniu przesyłania pojawi się komunikat informujący o wykonanych transferach.

Uwaga: aby przenieść konfigurację do wyłącznika, zaleca się, aby wyłącznik był w stanie otwartym.
Uwaga: aby przenieść konfigurację do wyłącznika, musisz aktywować zakupiony pakiet w Marketplace. Jeśli konfiguracja ATS już istnieje na wyłączniku, transfer zastępuje poprzednią konfigurację.

Powtórz kroki od 5 do 9 dla wszystkich wyłączników.

UWAGA: nie należy wprowadzać żadnych zmian w konfiguracji po przeniesieniu konfiguracji do co najmniej jednego wyłącznika automatycznego.

Uwaga: jeśli komunikacja z wyłącznikami odbywa się za pośrednictwem sieci Modbus (RTU/TCP), możliwe jest podłączenie wielu wyłączników w tym samym czasie, skonfigurowanie parametrów funkcji Wbudowany ATS każdego z nich, a następnie przeniesienie konfiguracji do wszystkich urządzeń jednocześnie
