組み込み型ATS

機能の説明
組み込み型ATSは、システムをリアルタイムに監視し、電気ネットワークに不具合が発生した場合は、設備の電源を変更する機能です。

次の 2 つのシナリオが処理されます。

メイン-タイ-メインクローズドトランジション:1つの電気ネットワークに故障が発生した場合、この機能により、別の電気ネットワークをソースとして使用して負荷に電力を供給し続けることができます。
主発電機のオープントランジション: 電気ネットワークに故障が発生した場合、この機能により、発電機を電源として使用して負荷に電力を供給し続けることができます。

>> 組み込み ATS 機能の詳細については、こちらから入手できるドキュメント「SACE Emax 2 および Tmax XT: 組み込み ATS システム」を参照するか、https://www.youtube.com/watch?v=NBw4c2kEyTA ビデオをご覧ください。

Ekip Connect の組み込み ATS
Ekip Connect から次の操作を実行できます。

関連する機能と回路ブレーカーを迅速に構成

必要条件

機能へのアクセス	無制限。デバイスに転送するには、パッケージATS Main-Tie-Main ClosedまたはATS Main-Gen Openが必要です。これは、マーケットプレイスで購入してアクティブ化できます。
機能をサポートするデバイスのタイプ	サーキットブレーカー(Emax 2およびXT)内容
デバイスのステータス	[任意] は、関数を構成し、構成を保存します。接続され、通信して、設定をデバイスに転送します。注意: 転送中は、回路ブレーカーを開いた状態に保つことをお勧めします。
デバイスとの接続の種類	ローカル接続:Ekip T&P経由の接続リモート接続:Ekip COM TCP/Ekip COM RTU通信モジュール

>> サポートされているデバイスとそれぞれの要件の詳細については、こちらから入手できるドキュメント 9AKK108467A9238 を参照してください。

見た目

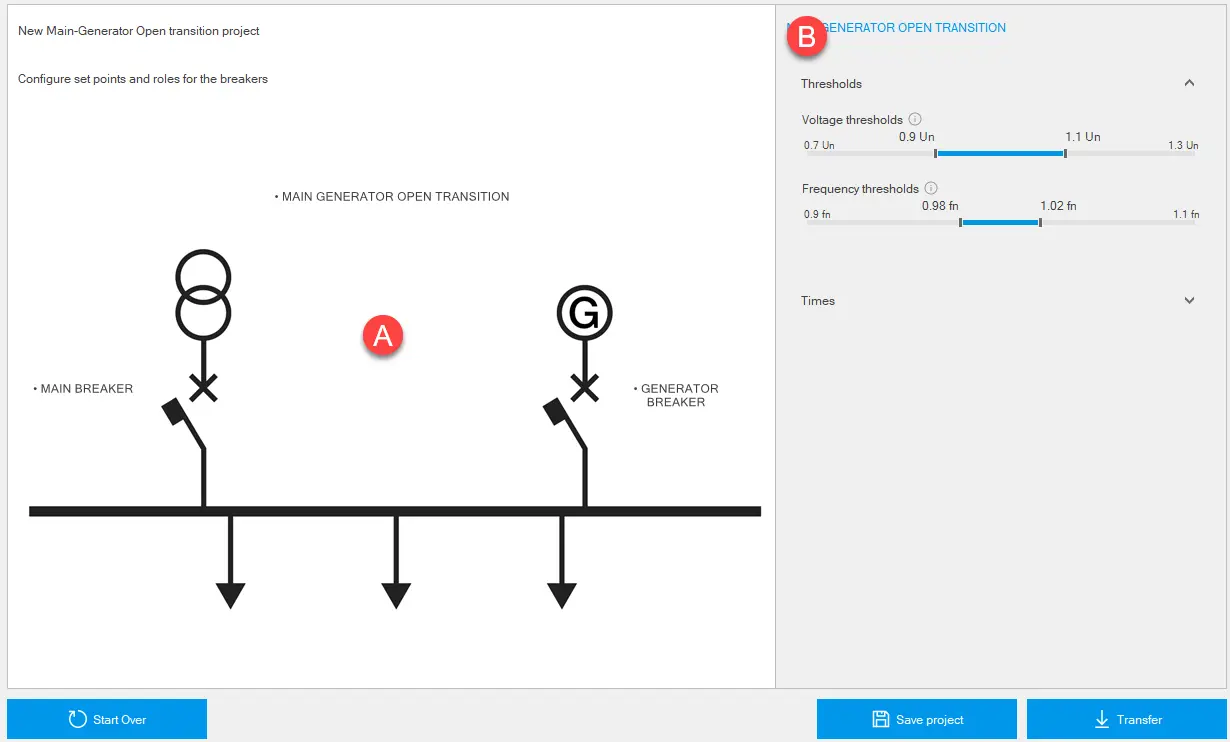

注: 次の図は、Main-generator open transition ページを参照しています。

部分	形容
ある	要素のグラフィカル表現
B	[A]で選択した要素のパラメータの面積。
内訳	別のプロジェクトを開くか、新しいプロジェクトを作成するためのボタン。
プロジェクトの保存	プロジェクトをPCに.ats形式で保存するためのボタン。注:.ats形式は、Ekip Connectでのみ読み取ることができる独自の形式です。
移転	設定をデバイスに転送するためのボタン

機能Embedded ATS - Main-tie-main closed transition を設定します。

[Tools (ツール)] > [Embedded ATS] をクリックします。

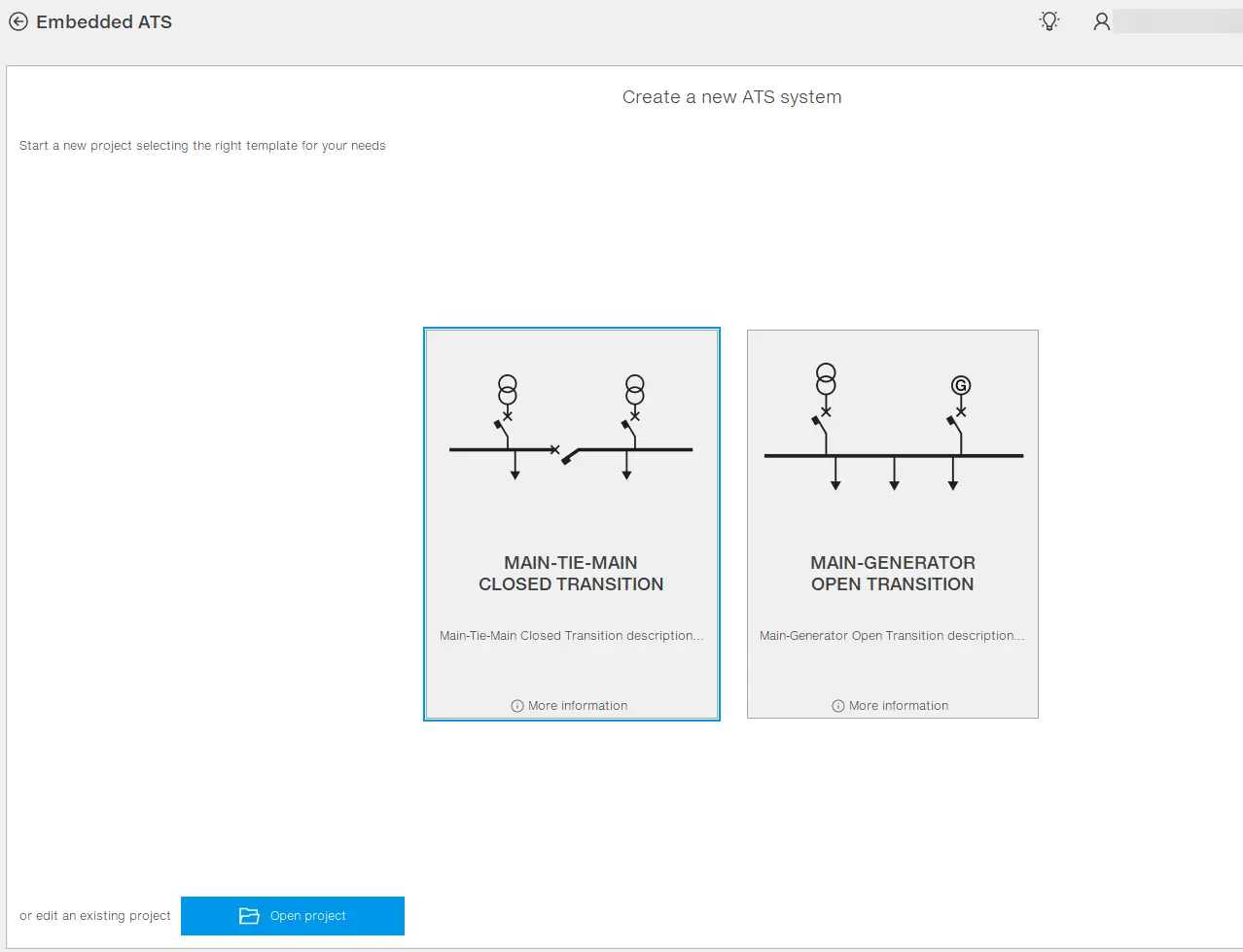

新しいプロジェクトを開始するには、Main-tie-main closed transition を選択するか、 Open project をクリックして以前に保存したプロジェクトを開きます

グラフィック表現で、ラベルMain-tie-main closed transitionをクリックし、パラメータを設定します。
各サーキットブレーカーについて、そのラベルをクリックし、[ロールパラメータ]でパラメータを設定します。
Ekip Connectのメインメニューで、[スキャン]をクリックし、システムの最初のサーキットブレーカーをEkip Connect(デバイスとの接続)に接続します。
Tools > Embedded ATS のグラフィック表示で、接続されているサーキットブレーカーを表すラベルをクリックします。
[ロールの関連付け] で、サーキットブレーカーを選択します: グラフィカル表示では、選択したサーキットブレーカーの名前とシリアル番号が、選択したラベルの下に表示されます。
[ロール条件] で、次のアクションを実行します。

「手動状態」にリストされているハードウェア・モジュールがサーキット・ブレーカーに存在することを確認し、リストからそれらを選択します。
Ekip Connect が回路ブレーカーに存在し、自動状態 () にリストされているハードウェアモジュールを正しく検出したことを確認します。リストを更新するには、[再読み込み]をクリックします。
注意: この機能には、 手動状態 と 自動状態 の両方にリストされているすべてのハードウェアモジュールが必要です。

設定をサーキットブレーカーに転送するには、[ 転送]をクリックします。転送が完了すると、実行された転送を報告するメッセージが表示されます。

注:構成をサーキットブレーカーに転送するには、サーキットブレーカーをオープン状態にすることをお勧めします。

注: 設定をサーキットブレーカーに転送するには、購入したパッケージをマーケットプレイスで有効化しておく必要があります。サーキットブレーカーに ATS 設定がすでに存在する場合は、転送によって以前の設定が置き換えられます。

すべてのサーキットブレーカーについて、手順5から9を繰り返します。

注意: 構成を少なくとも 1 つの回路ブレーカーに転送した後は、構成に変更を加えないでください。

注:サーキットブレーカーとの通信がModbusネットワーク(RTU / TCP)を介している場合、複数のサーキットブレーカーを同時に接続し、機能パラメータを構成することができます各ATSを組み込み、設定をすべてのデバイスに同時に転送します

機能Embedded ATS - Main-generator open transition を構成する

[Tools > Embedded ATS] をクリックします。
新しいプロジェクトを開始するには、Main-generator open transition を選択するか、 Open project をクリックして以前に保存したプロジェクトを開きます

グラフィック表現で、ラベルMain-generator open transitionをクリックし、パラメータを設定します。
Ekip Connectのメインメニューで、[スキャン]をクリックし、システムの最初のサーキットブレーカーをEkip Connect(デバイスとの接続)に接続します。
Tools > Embedded ATS のグラフィック表現で、接続されているサーキットブレーカーを表すラベルをクリックします。
[ロールの関連付け] で、サーキットブレーカーを選択します: グラフィカル表示では、選択したサーキットブレーカーの名前とシリアル番号が、選択したラベルの下に表示されます。
[ロール条件] で、次のアクションを実行します。

「手動状態」にリストされているハードウェア・モジュールがサーキット・ブレーカーに存在することを確認し、リストからそれらを選択します。
Ekip Connect が回路ブレーカーに存在し、自動状態 () にリストされているハードウェアモジュールを正しく検出したことを確認します。リストを更新するには、[再読み込み]をクリックします。

注意: この機能には、 手動状態 と 自動状態 の両方にリストされているすべてのハードウェアモジュールが必要です。

設定をサーキットブレーカーに転送するには、[ 転送]をクリックします。転送が完了すると、実行された転送を報告するメッセージが表示されます。

注:構成をサーキットブレーカーに転送するには、サーキットブレーカーをオープン状態にすることをお勧めします。
注: 設定をサーキットブレーカーに転送するには、購入したパッケージをマーケットプレイスで有効化しておく必要があります。サーキットブレーカーに ATS 設定がすでに存在する場合は、転送によって以前の設定が置き換えられます。

すべてのサーキットブレーカーについて、手順5から9を繰り返します。

注意: 構成を少なくとも 1 つの回路ブレーカーに転送した後は、構成に変更を加えないでください。

注:サーキットブレーカーとの通信がModbusネットワーク(RTU / TCP)を介している場合、複数のサーキットブレーカーを同時に接続し、各サーキットブレーカーの機能パラメータEmbedded ATSを構成してから、構成をすべてのデバイスに同時に転送することができます
