ATS incorporado

Descrição da função
O ATS incorporado é uma função que monitora o sistema em tempo real e, se houver mau funcionamento na rede elétrica, altera a fonte de energia da instalação.

Dois cenários são tratados:

Transição fechada principal-ligação-principal: se houver mau funcionamento em uma rede elétrica, a função permite manter as cargas alimentadas usando outra rede elétrica como fonte.
Transição aberta do gerador principal: se houver um mau funcionamento na rede elétrica, a função permite manter as cargas alimentadas usando um gerador como fonte.

>> Para obter detalhes sobre a função ATS incorporada, consulte o documento "SACE Emax 2 e Tmax XT, a inovação All-In-One: sistema ATS incorporado", disponível aqui ou assista ao vídeo https://www.youtube.com/watch?v=NBw4c2kEyTA.

ATS incorporado no Ekip Connect
A partir do Ekip Connect, as seguintes operações podem ser executadas:

Configure rapidamente a função e os disjuntores envolvidos

Requisitos

Acesso à função	Irrestrito. Para transferência para o dispositivo, é necessário o pacote ATS Main-Tie-Main Closed ou ATS Main-Gen Open, que pode ser adquirido e ativado no Marketplace.
Tipo de dispositivos que suportam a função	Disjuntores (Emax 2 e XT)Conteúdo
Status do dispositivo	Qualquer um para configurar a função e salvar a configuração. Conectado e se comunicando para transferir a configuração para o dispositivo. Nota: recomenda-se manter o disjuntor no estado aberto durante a transferência.
Tipo de conexão com o dispositivo	Conexão local: conexão via Ekip T&P Conexão remota: Módulo de comunicação Ekip COM TCP / Ekip COM RTU

>> Para obter mais detalhes sobre os dispositivos suportados e os requisitos para cada um, consulte o documento 9AKK108467A9238 disponível aqui.

Como é

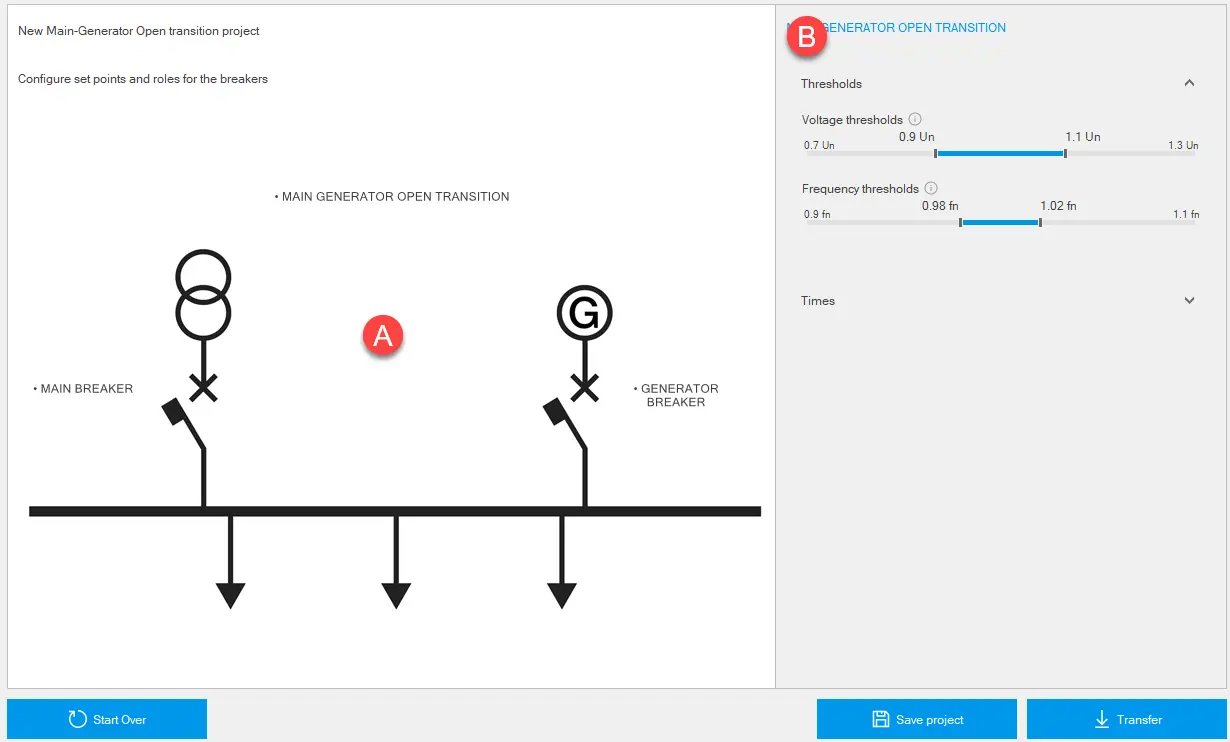

Nota: a imagem a seguir refere-se à página Transição aberta do gerador principal.

Parte	Descrição
Um	Representação gráfica dos elementos
B	Área para os parâmetros do elemento selecionado em [A].
Avaria	para abrir outro projeto ou criar um novo projeto.
Salvar projeto	Botão para salvar o projeto no PC no formato .ats. Nota: o formato .ats é um formato proprietário que só pode ser lido com o Ekip Connect.
Transferência	Botão para transferir a configuração para o dispositivo

Configure a função ATS incorporado - Transição fechada Main-tie-main

Clique em Ferramentas > ATS incorporado.

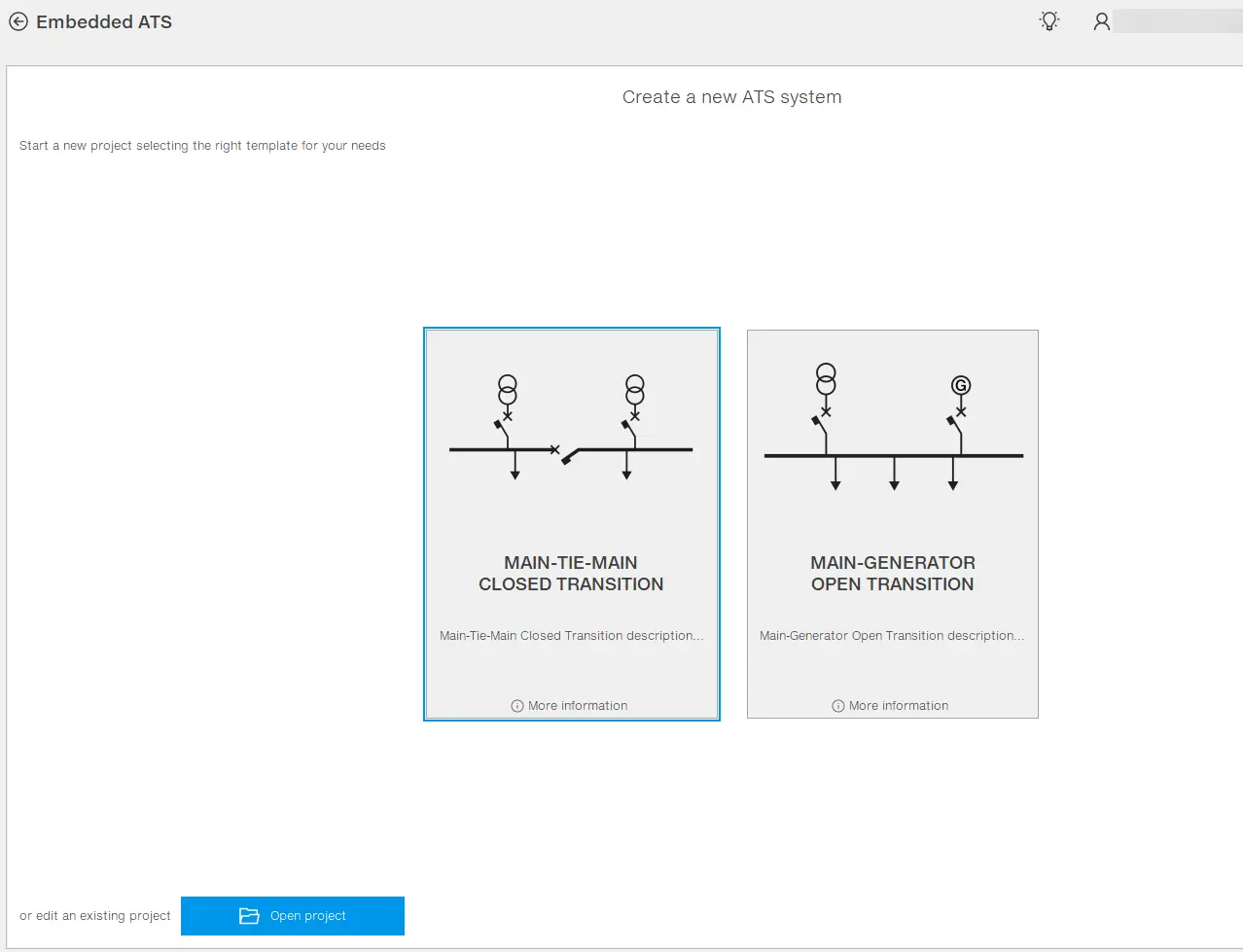

Para iniciar um novo projeto, selecione Transição fechada Main-tie-main ou clique em Abrir projeto para abrir um projeto salvo anteriormente

Na representação gráfica, clique no rótulo Transição Main-tie-main fechada e defina os parâmetros.
Para cada disjuntor, clique em seu rótulo e defina os parâmetros em Parâmetros de função.
No menu principal do Ekip Connect, clique em Digitalização e conecte o primeiro disjuntor do sistema com o Ekip Connect (Conexão com dispositivos).
Em Ferramentas > ATS incorporado, na representação gráfica, clique na etiqueta que representa o disjuntor conectado.
Em Associação de função, selecione o disjuntor: na representação gráfica, o nome e o número de série do disjuntor selecionado aparecem abaixo da etiqueta selecionada.
Em Condições de função , execute as seguintes ações:

verifique se os módulos de hardware listados em Condições manuais estão presentes no disjuntor e selecione-os na lista.
verifique se o Ekip Connect detectou corretamente os módulos de hardware presentes no disjuntor e listados em Condições automáticas (). Para atualizar a lista, clique em Recarregar.
AVISO: todos os módulos de hardware listados em condições manuais e em condições automáticas são necessários para a função.

Para transferir a configuração para o disjuntor, clique em Transferir: quando a transferência for concluída, uma mensagem informa as transferências realizadas.

Observação: para transferir a configuração para o disjuntor, é recomendável que o disjuntor esteja em um estado aberto.

Observação: para transferir a configuração para o disjuntor, você deve ter ativado o pacote adquirido no Marketplace. Se já existir uma configuração ATS no disjuntor, a transferência substituirá a configuração anterior.

Repita as etapas 5 a 9 para todos os disjuntores.

AVISO PRÉVIO: não faça nenhuma alteração na configuração depois de já ter transferido a configuração para pelo menos um disjuntor.

Nota: se a comunicação com os disjuntores for através de uma rede Modbus (RTU/TCP), é possível conectar vários disjuntores ao mesmo tempo, configurar os parâmetros de função ATS incorporado de cada um e depois transferir a configuração para todos os dispositivos simultaneamente

Configure a função ATS incorporado - transição aberta do gerador principal

Clique em Ferramentas > ATS incorporado.
Para iniciar um novo projeto, selecione Transição aberta do gerador principal ou clique em Abrir projeto para abrir um projeto salvo anteriormente

Na representação gráfica, clique no rótulo Transição aberta do gerador principal e defina os parâmetros.
No menu principal do Ekip Connect, clique em Digitalização e conecte o primeiro disjuntor do sistema com o Ekip Connect (Conexão com dispositivos).
Em Ferramentas > ATS incorporado, na representação gráfica, clique na etiqueta que representa o disjuntor conectado.
Em Associação de função, selecione o disjuntor: na representação gráfica, o nome e o número de série do disjuntor selecionado aparecem abaixo da etiqueta selecionada.
Em Condições de função , execute as seguintes ações:

verifique se os módulos de hardware listados em Condições manuais estão presentes no disjuntor e selecione-os na lista.
verifique se o Ekip Connect detectou corretamente os módulos de hardware presentes no disjuntor e listados em Condições automáticas (). Para atualizar a lista, clique em Recarregar.

AVISO: todos os módulos de hardware listados em condições manuais e em condições automáticas são necessários para a função.

Para transferir a configuração para o disjuntor, clique em Transferir: quando a transferência for concluída, uma mensagem informa as transferências realizadas.

Observação: para transferir a configuração para o disjuntor, é recomendável que o disjuntor esteja em um estado aberto.
Observação: para transferir a configuração para o disjuntor, você deve ter ativado o pacote adquirido no Marketplace. Se já existir uma configuração ATS no disjuntor, a transferência substituirá a configuração anterior.

Repita as etapas 5 a 9 para todos os disjuntores.

AVISO PRÉVIO: não faça nenhuma alteração na configuração depois de já ter transferido a configuração para pelo menos um disjuntor.

Nota: se a comunicação com os disjuntores for através de uma rede Modbus (RTU/TCP), é possível conectar vários disjuntores ao mesmo tempo, configurar os parâmetros de função ATS embutido de cada um e depois transferir a configuração para todos os dispositivos simultaneamente
