Встроенная АВР

Описание функции
Встроенная АВР – это функция, которая следит за работой системы в режиме реального времени и при возникновении неисправностей в электрической сети меняет источник питания установки.

Рассматриваются два сценария:

Замыкаемый переход «магистраль-стяжка-магистраль»: при возникновении неисправности в одной электрической сети функция дает возможность сохранить питание нагрузок, используя в качестве источника другую электрическую сеть.
Открытый переход «сеть-генератор»: при возникновении неисправности в электрической сети функция дает возможность поддерживать питание нагрузок, используя генератор в качестве источника.

>> Подробную информацию о функции Embedded ATS можно найти в документе «SACE Emax 2 и Tmax XT, инновация All-In-One: Embedded ATS system», доступном здесь , или посмотреть видео https://www.youtube.com/watch?v=NBw4c2kEyTA.

Встроенная АТС в Ekip Connect
Из Ekip Connect можно выполнять следующие операции:

Быстрая настройка функций и задействованных автоматических выключателей

Требования

Доступ к функции	Неограниченный. Для переноса на устройство требуется пакет ATS Main-Tie-Main Closed или ATS Main-Gen Open, который можно приобрести и активировать на маркетплейсе.
Тип устройств, поддерживающих функцию	Автоматические выключатели (Emax 2 и XT)Содержание
Состояние устройства	Любой, чтобы настроить функцию и сохранить конфигурацию. Подключение и обмен данными для передачи конфигурации на устройство. Примечание: рекомендуется держать автоматический выключатель в открытом состоянии во время передачи.
Тип подключения к устройству	Локальное подключение: подключение через Ekip T&P Удаленное подключение: модуль связи Ekip COM TCP/Ekip COM RTU

>> Более подробную информацию о поддерживаемых устройствах и требованиях для каждого из них см. в документе 9AKK108467A9238, доступном здесь.

Как это выглядит

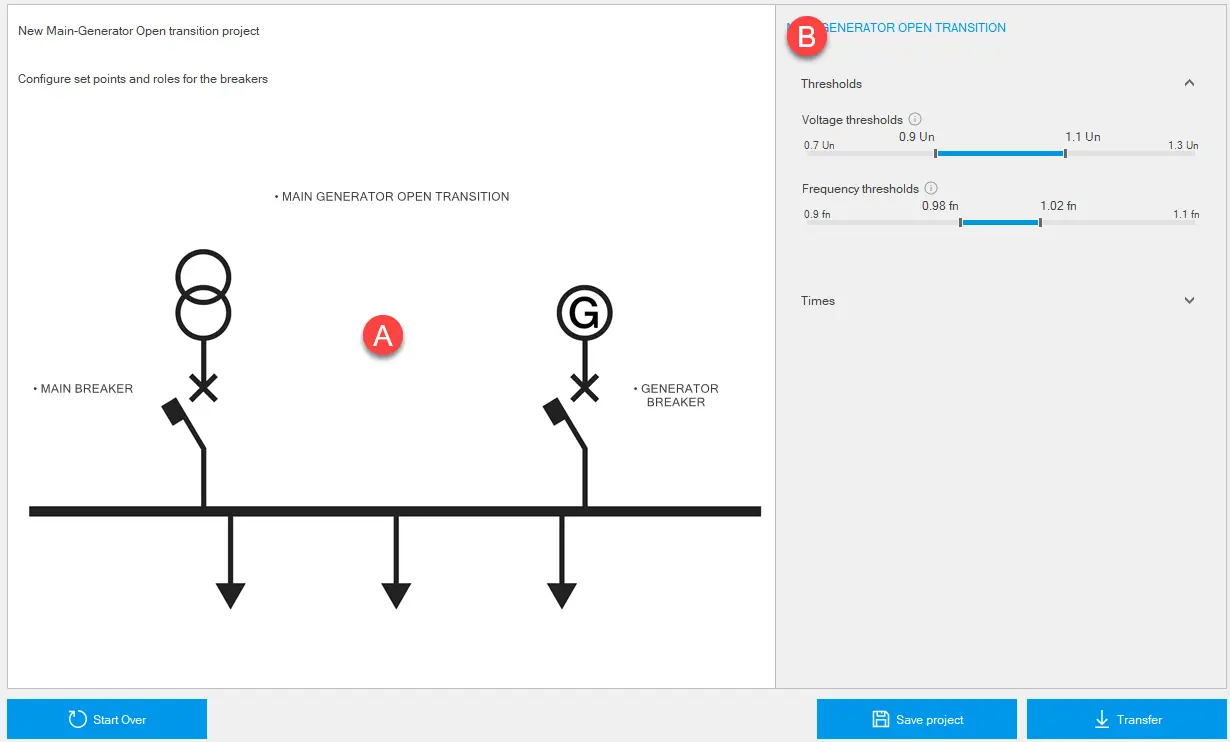

Примечание: следующее изображение относится к странице Переход Main-generator open.

Часть	Описание
A	Графическое представление элементов
B	Область для параметров элемента, выбранного в [A].
Поломка	Кнопка для открытия другого проекта или создания нового проекта.
Сохранить проект	Кнопка для сохранения проекта на ПК в формате .ats. Примечание: формат .ats является проприетарным форматом, который может быть прочитан только с помощью Ekip Connect.
Перенос	Кнопка для переноса конфигурации на устройство

Настройка функции Встроенная АТС - Главная-стяжка-основной закрытый переход

Нажмите на «Инструменты » > «Встроенные АТС».

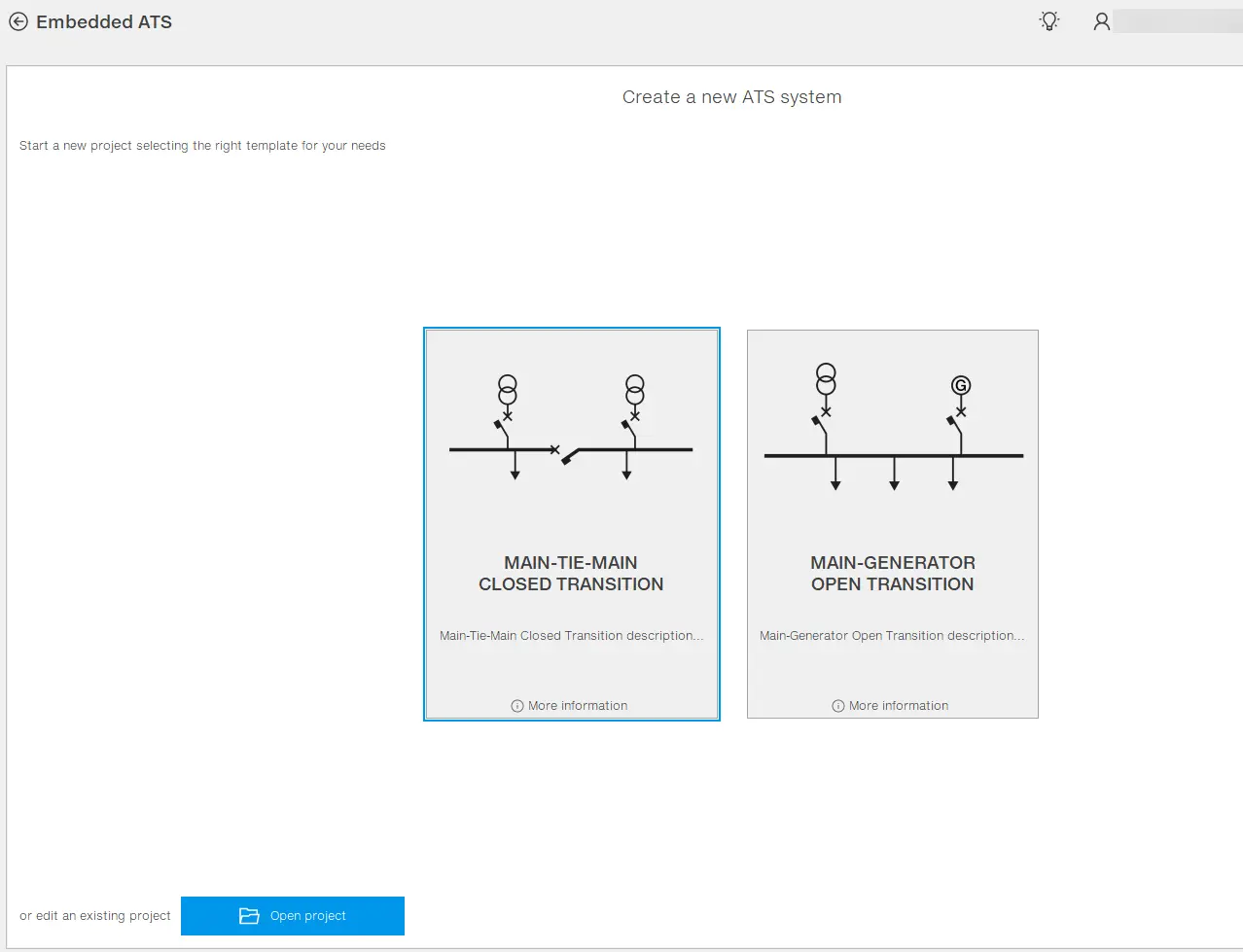

Чтобы начать новый проект, выберите «Главная-связная-главный закрытый переход» или нажмите « Открыть проект », чтобы открыть ранее сохраненный проект

В графическом представлении нажмите на надпись Главный-стяжка-основной замкнутый переход и задайте параметры.
Для каждого автоматического выключателя нажмите на его метку и задайте параметры в разделе Параметры роли.
В главном меню Ekip Connect нажмите на «Сканирование» и подключите первый автоматический выключатель системы с помощью Ekip Connect (Соединение с устройствами).
В разделе «Инструменты > встроенные АВР» в графическом представлении нажмите на метку, представляющую подключенный автоматический выключатель.
В поле Связь ролей выберите автоматический выключатель: в графическом представлении имя и серийный номер выбранного автоматического выключателя отображаются под выбранной меткой.
В поле Условия роли выполните следующие действия:

Убедитесь, что на автоматическом выключателе присутствуют аппаратные модули, перечисленные в разделе Ручные условия , и выберите их в списке.
Убедитесь, что Ekip Connect правильно обнаружил аппаратные модули, присутствующие на автоматическом выключателе и перечисленные в разделе Автоматические условия (). Чтобы обновить список, нажмите «Перезагрузить».
ВНИМАНИЕ: для работы функции необходимы все аппаратные модули, перечисленные как в Ручных условиях , так и в Автоматических условиях .

Чтобы перенести конфигурацию на автоматический выключатель, нажмите « Перенести»: когда перенос будет завершен, появится сообщение о выполненных переносах.

Примечание: для переноса конфигурации на автоматический выключатель рекомендуется, чтобы автоматический выключатель находился в разомкнутом состоянии.

Примечание: для переноса конфигурации на автоматический выключатель необходимо активировать купленный пакет на Маркетплейсе. Если конфигурация ATS уже существует на автоматическом выключателе, переключение заменяет предыдущую конфигурацию.

Повторите шаги с 5 по 9 для всех автоматических выключателей.

ВНИМАНИЕ: не вносите никаких изменений в конфигурацию после того, как вы уже перенесли конфигурацию хотя бы на один автоматический выключатель.

Примечание: если связь с автоматическими выключателями осуществляется через сеть Modbus (RTU/TCP), можно подключить несколько автоматических выключателей одновременно, настроить параметры функции Встраивается АТС каждого из них, а затем передается конфигурация на все устройства одновременно

Настройка функции Встроенная АТС - Разомкнутый переход Main-generator

Нажмите на «Инструменты» > «Встроенные АТС».
Чтобы начать новый проект, выберите Открытый переход основного генератора или нажмите на кнопку Открыть проект , чтобы открыть ранее сохраненный проект

В графическом представлении нажмите на надпись Main-generator open transition и задайте параметры.
В главном меню Ekip Connect нажмите на «Сканирование» и подключите первый автоматический выключатель системы с помощью Ekip Connect (Соединение с устройствами).
В разделе «Инструменты > встроенные АВР» в графическом представлении нажмите на метку, представляющую подключенный автоматический выключатель.
В поле Связь ролей выберите автоматический выключатель: в графическом представлении имя и серийный номер выбранного автоматического выключателя отображаются под выбранной меткой.
В поле Условия роли выполните следующие действия:

Убедитесь, что на автоматическом выключателе присутствуют аппаратные модули, перечисленные в разделе Ручные условия , и выберите их в списке.
Убедитесь, что Ekip Connect правильно обнаружил аппаратные модули, присутствующие на автоматическом выключателе и перечисленные в разделе Автоматические условия (). Чтобы обновить список, нажмите «Перезагрузить».

ВНИМАНИЕ: для работы функции необходимы все аппаратные модули, перечисленные как в Ручных условиях , так и в Автоматических условиях .

Чтобы перенести конфигурацию на автоматический выключатель, нажмите « Перенести»: когда перенос будет завершен, появится сообщение о выполненных переносах.

Примечание: для переноса конфигурации на автоматический выключатель рекомендуется, чтобы автоматический выключатель находился в разомкнутом состоянии.
Примечание: для переноса конфигурации на автоматический выключатель необходимо активировать купленный пакет на Маркетплейсе. Если конфигурация ATS уже существует на автоматическом выключателе, переключение заменяет предыдущую конфигурацию.

Повторите шаги с 5 по 9 для всех автоматических выключателей.

Примечание: если связь с автоматическими выключателями осуществляется через сеть Modbus (RTU/TCP), то можно подключить несколько автоматических выключателей одновременно, настроить параметры функции Embedded ATS каждого из них и затем передать конфигурацию на все устройства одновременно
