Teatis
Lehekülje funktsioonid
- Interneti-ühenduse parameetrite konfigureerimine.
- Konfigureerige seadmetega Etherneti või Modbusi side parameetrid.
- Jälgige seadmega ühendatud klientide loendit.

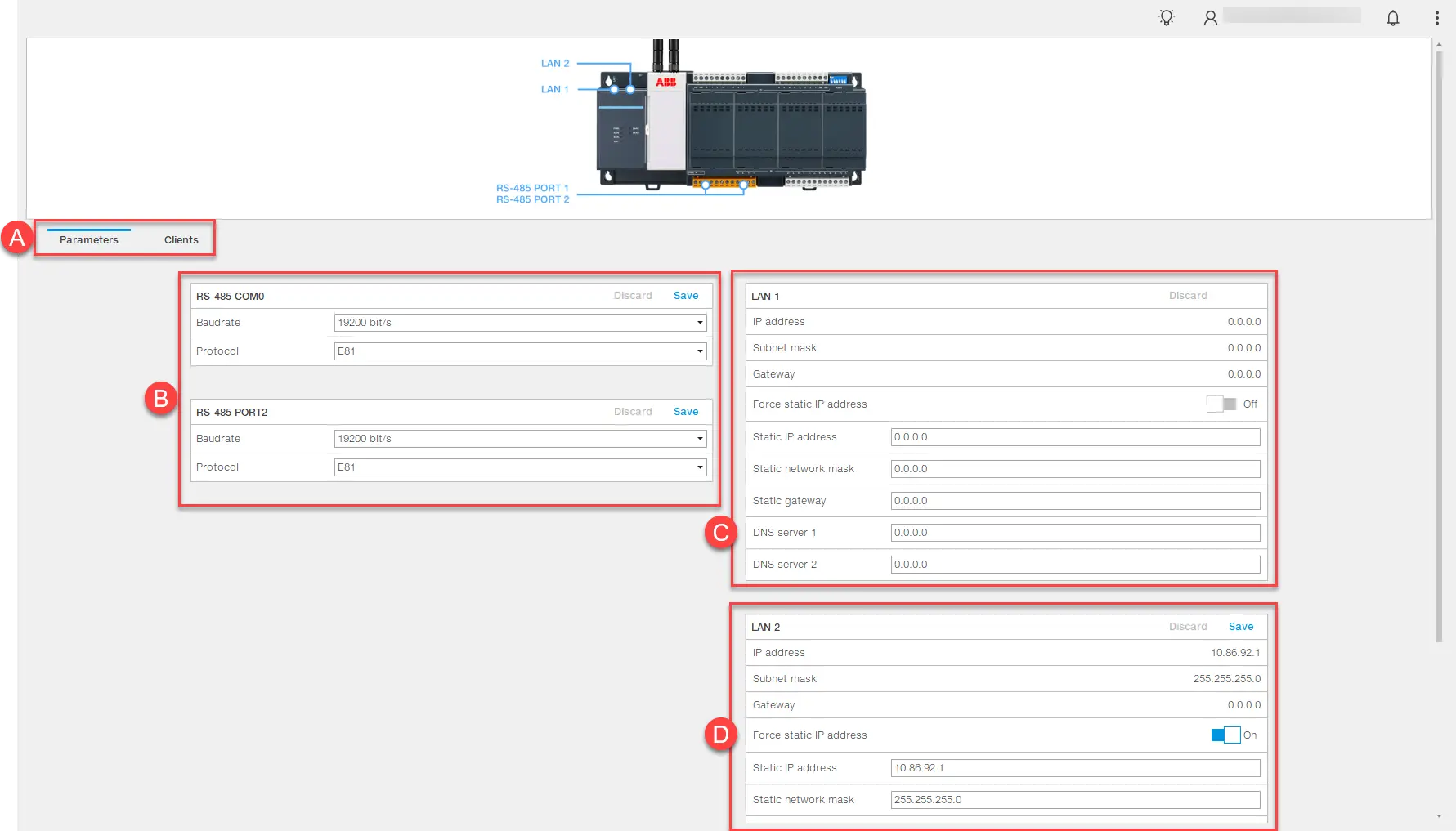

Kuidas see välja näeb
Osa |
kirjeldus |
A |
Suhtluslehtede menüü:
- Parameetrid: kuvab Internetiga suhtlemise ja Etherneti või Modbusi seadmetega suhtlemise parameetrid.
- Kliendid: kuvab lüüsiga ühendatud klientide loendi.
|
B |
Modbusi kommunikatsiooniparameetrid |
C |
Interneti-ühenduse parameetrid |
D |
Etherneti kommunikatsiooni parameetrid |
Toimingud lehel
Nupu |
toiming |
Hülga |
Tühistab muudatused |
Salvestama |
Edastab konfiguratsiooni seadmesse |
Internetiga suhtlemise konfigureerimine
Vahekaardil Parameetrid määrake Etherneti parameetrid LAN 1-s: parameetrid salvestatakse automaatselt.
Seadmetega suhtlemise konfigureerimine
- Vahekaardil Parameetrid määrake LAN 2 Modbus- või Etherneti portide parameetrid.
- Konfiguratsiooni seadmesse ülekandmiseks klõpsake vastaval nupul Salvesta.
