Katseala: Katsejärjestus

Kirjeldus
Teste saab läbi viia seeriatena testijada kujul. ABB pakub eelnevalt määratletud testide jada, mis hõlmab võimalikult laia valikut ebanormaalseid voolu ja pinge väärtusi. Saab luua kohandatud testijärjestusi.

Kuidas see välja näeb

Osa	Funktsioon
Tagasi	Naaseb funktsiooni Testala avalehele.
Testi vaikejärjestus	Avab lehel vaiketestijada.
Uus katsejärjestus	Avab ja kuvab uue järjestustesti. Testiseeriad on vaikimisi tühjad
Avatud testijärjestus	Avab eelnevalt arvutisse alla laaditud ja salvestatud .tsq-vormingus testijada.
Salvesta testijada	Salvestab testijada arvutisse .tsz-vormingus. Märkus: .tsq-vorming on patenteeritud vorming, mida saab lugeda ainult Ekip Connect
Katseseeria ümbernimetamine	Avatud testijada nimetatakse ümber.
A	Näitab avatud testijada seanssi ja pealkirja
B	Nupud testide haldamiseks järjestuses. Vali kõik / tühista valik: valib tehtavad testid. Lisa test: lisab järjestusele testi.

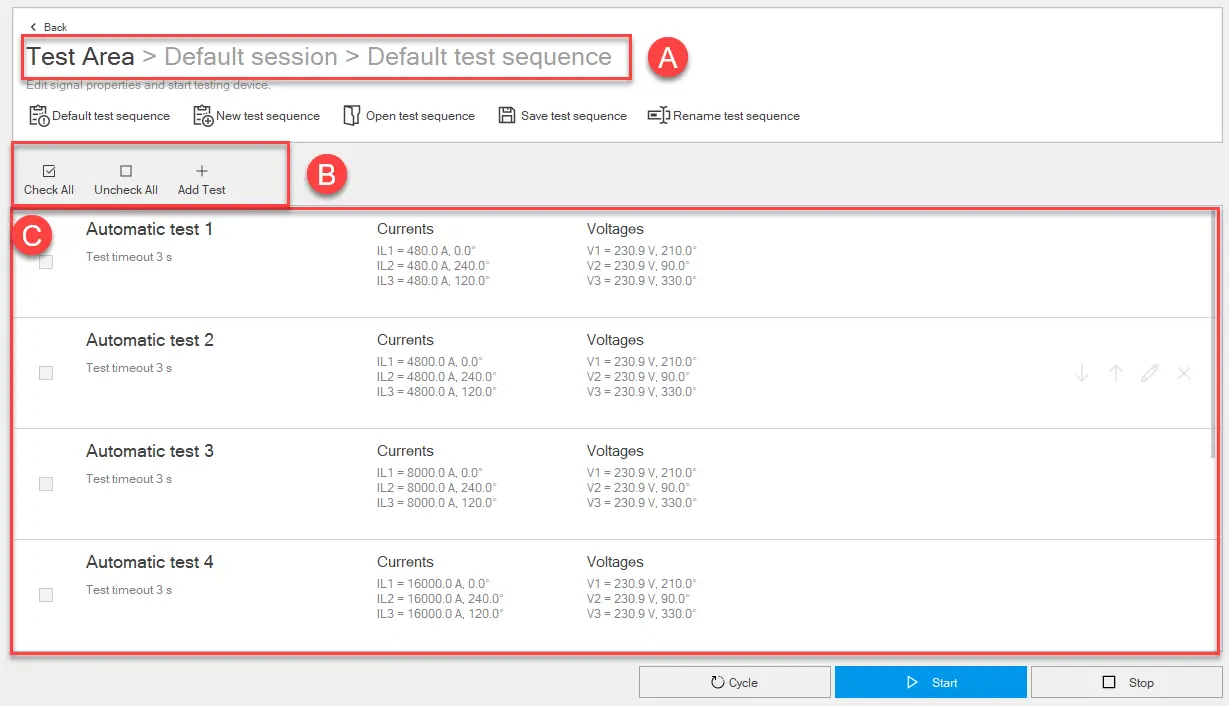

C	Järjestuses olevate katsete loetelu. Iga katse kohta esitatakse järgmine teave: Märkeruut testi kaasamiseks/välistamiseks järjestuse täitmisse Testi nimi Ajalõpu seadmine Voolu ja pinge väärtuste seadmine Toimingunupud: : liigutab testi täitmise järjekorras allapoole : liigutab testi täitmise järjekorras üles : näitab vahekaarte testi redigeerimiseks (testi redigeerimise vahekaardid) : kustutab testi
Tsükkel	Kordab katseseeriat, kuni see käsitsi katkestatakse.
Alustama	Alustage testijärjestust.
Stopp	Katkestage katseseeria.

Vahekaartide redigeerimise testimine

Vahekaardi	sisu
Vara	Testi nimi Ajalõpp : maksimaalne aeg, mis Ekip Connect ootab seadmest väljasõidusignaali. Sõiduaja kontrollimise võimaldamine seatud piirangute suhtes Sõiduaegade alam- ja maksimumpiirang
Signaale	Vaadake vahekaardi signaale
Harmoonilised	Vt vahekaart Harmoonilised

Testijada käivitamine

ETTEVAATUST! Tehke katse ilma voolu vooluta

Kui seade on ühendatud ja suhtleb Ekip Connect, klõpsake nuppu Tööriistad > Testala.
Vajadusel looge või valige seanss, milles testi teha (Loo testseanss).
Toimige järgmiselt:

Et täita...	Siis...
vaikimisi kasutatav katsejärjestus	klõpsake nuppu Vaiketestijada
varem salvestatud jada	klõpsake nuppu Ava testjärjestus ja valige avatava järjestuse .tsq-fail
uus järjestus	vt Testjada loomine.

Testi voolu- ja pingeseadete ning väärtuste kohandamiseks asetage kursor vastavale testreale: kuvatakse testi toimingunupud.
Klõpsake nuppu , kohandage seadeid vastavalt seadme konfiguratsioonile ja tingimustele, mida soovite testida.
Klõpsake nuppu OK.
Valige testid, mida soovite järjestuses käivitada.
Järjestuse alustamiseks klõpsake nuppu Start: signaalid saadetakse kaitsevabastusele. Jooksukatsele vastav joon näitab progresseeruva katse olekut ja katse lõppedes ka katsetulemust. Testi lõpus käivitatakse automaatselt järgmine valitud test järjestuses. Viimase testi lõpus lõpetatakse testijada automaatselt.

Märkus: ühtegi parameetrit ei saa testi ajal muuta.

Väljalase võib genereerida reisi, sõltuvalt sellest, kuidas see on konfigureeritud.

Testi käsitsi katkestamiseks klõpsake nuppu Stopp.
Klõpsake järjestuse lõpetamise aknas nuppu Jah , et luua testijada aruanne. Vastasel juhul valige Ei. Samuti on võimalik aruannet hiljem vaadata testi põhilehelt (Kuidas see välja näeb).

Looge testjärjestus.

Klõpsake jaotises Tööriistad > Testala nuppu Uus testijärjestus.
Klõpsake nuppu Nimeta testjärjestus ümber ja määrake järjestusele nimi.
Klõpsake nuppu Lisa test: kuvatakse testi 1 rida.
Testi sätete ning testi voolu- ja pingeväärtuste kohandamiseks asetage kursor vastavale testreale: ilmuvad testi toimingunupud.
Klõpsake nuppu , kohandage testi redigeerimise vahekaartide sätteid vastavalt seadme konfiguratsioonile ja tingimustele, mida soovite testida, ja klõpsake nuppu OK.
Korrake samme 3, 4, 5, et kõik katsed lisatakse järjestusse.
Järjestuse salvestamiseks klõpsake nuppu Salvesta testjärjestus.
