Toitekontroller: protseduur

Funktsiooni toitekontrolleri konfigureerimine

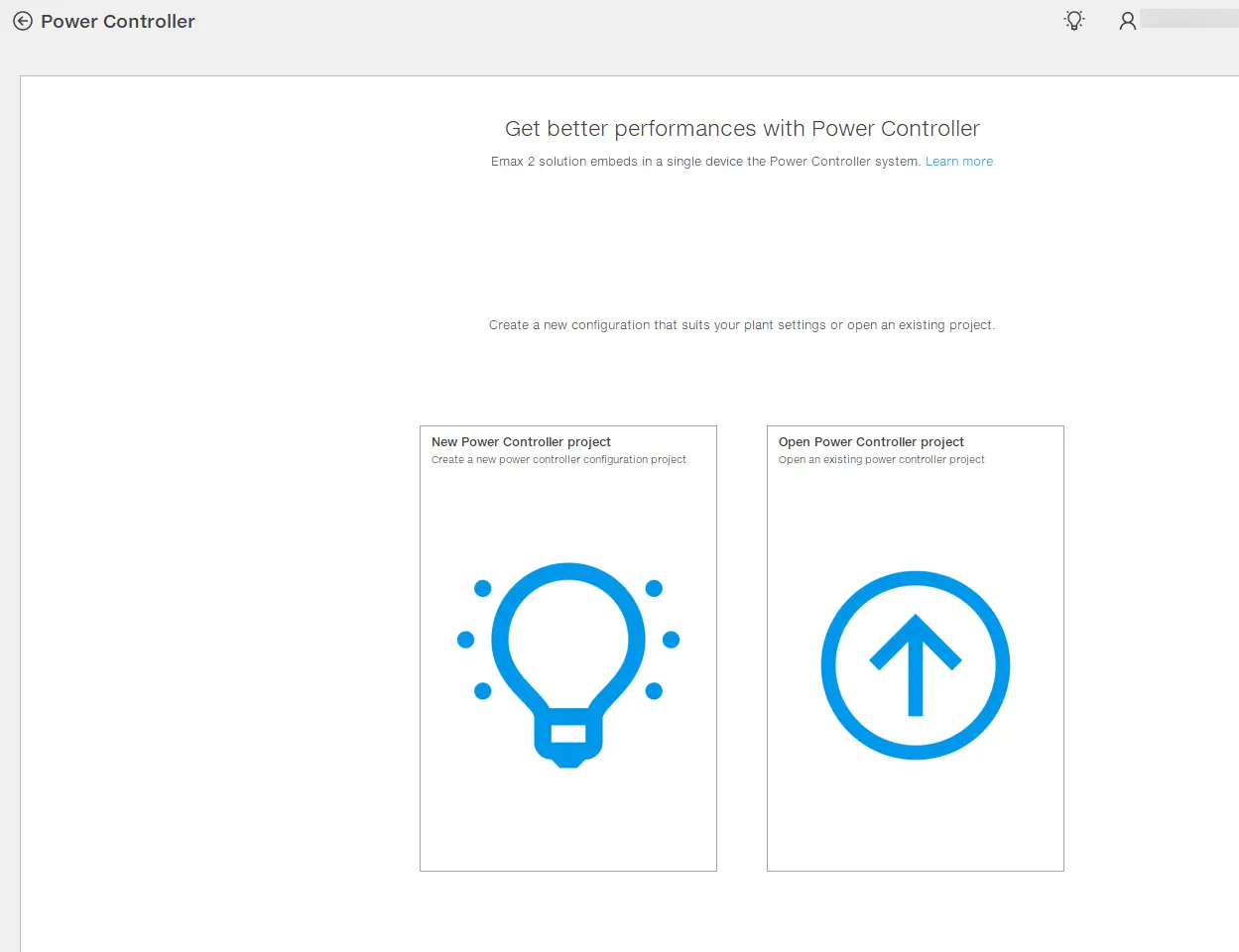

Klõpsake tööriistadel > toitekontrolleril.
Käivitage uus projekt või valige nupp, et lugeda seadme aktiivse konfiguratsiooni toitekontrollerit.

Lubage toitekontrolleri funktsioon ja klõpsake funktsiooni parameetrite konfigureerimiseks nuppu Konfigureeri (funktsiooni parameetrid).
Funktsiooni igapäevase programmeerimise määratlemiseks klõpsake toitekontrolleri programmeerimisel. Määratlege võimsuse piirnormid, millest tuleb kinni pidada ja milliste ajavahemike jooksul igal nädalapäeval. Klõpsake nuppu Rakenda.
Lisage nii palju koormusi, kui jälgitavas süsteemis on koormusi.
Määrake iga koormuse parameetrid (koormuse parameetrid (üldine) koormuse parameetrid (signaalid)
Projekti salvestamiseks klõpsake nuppu Salvesta projekt.
Konfiguratsiooni seadmesse ülekandmiseks kontrollige, kas seade on ühendatud ja suhtleb Ekip Connect ning klõpsake nuppu Edasta: ülekande lõpus saab alla laadida .pdf faili, mis sisaldab konfiguratsiooniaruannet.

Märkus: konfiguratsiooni ülekandmiseks kaitselülitile on soovitatav, et kaitselüliti oleks avatud olekus.

Jälgige funktsiooni

Kui seade on ühendatud ja suhtleb Ekip Connect, klõpsake tööriistadel > toitekontrolleril.
Avage projekt või valige nupp, et lugeda seadmes aktiivset konfiguratsiooni Power Controller.
Klõpsake nuppu Jälgimine.
