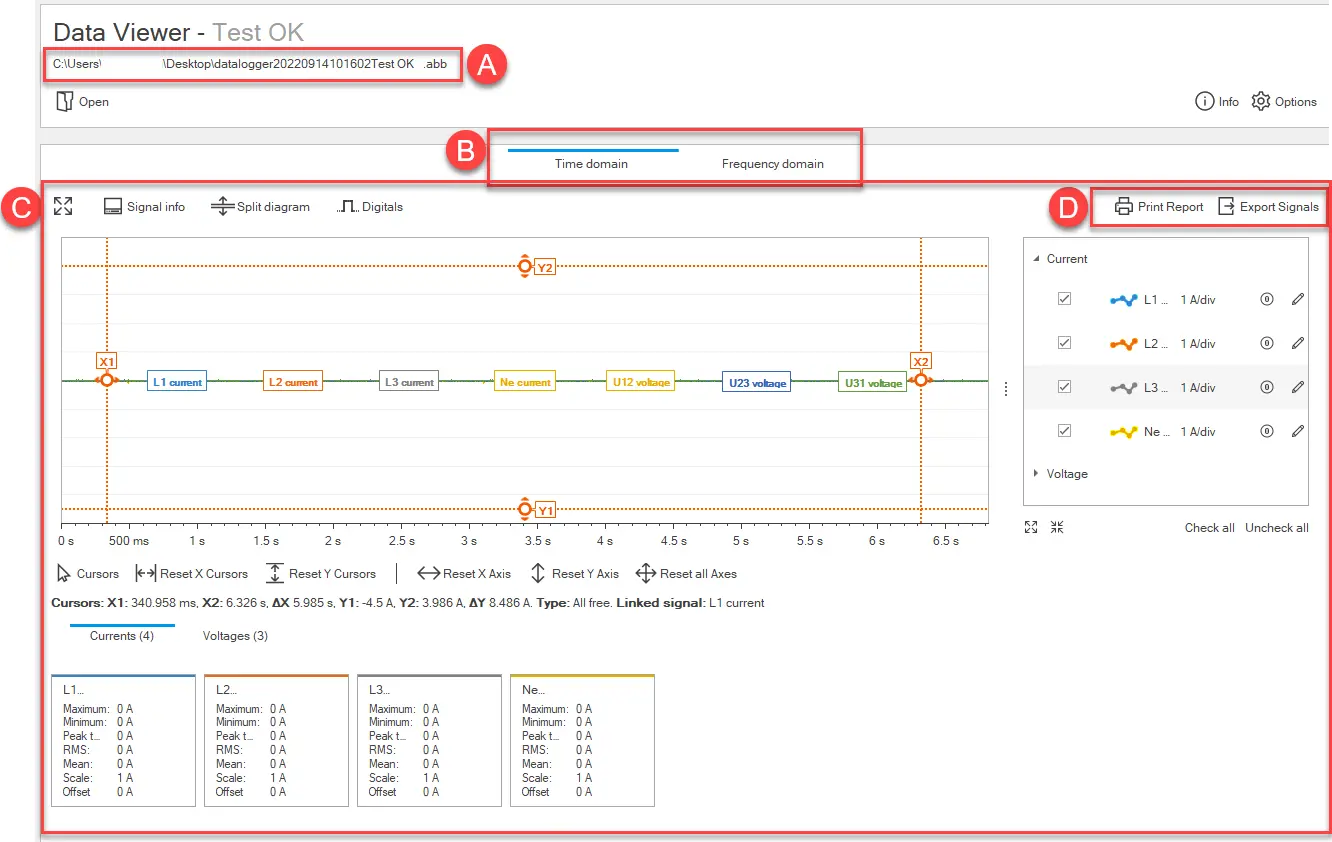

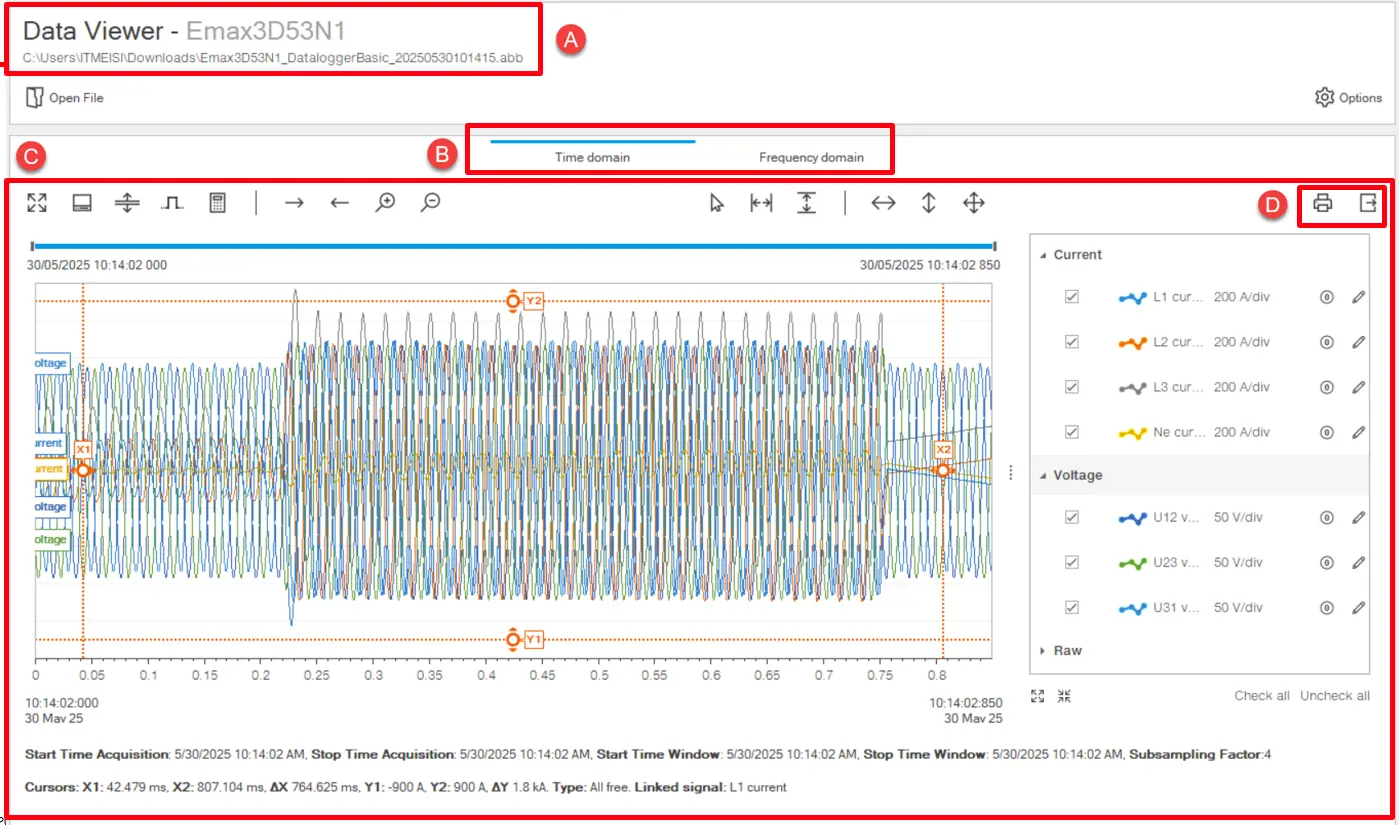

Andmete kuvamise ala. Sisu sõltub valitud graafi tüübist [B].
D
Tegevusnupud:
Print Report: genereerib failiaruande koos failiinfoga, graafiku hetkel kuvatavate signaalidega ning detailsete voolu- ja pingeväärtustega. Aruannet saab salvestada .pdf formaadis või printida.
Ekspordisignaalid: ekspordib valitud voolu-, pinge- ja digitaalseid signaale .csv formaadis.

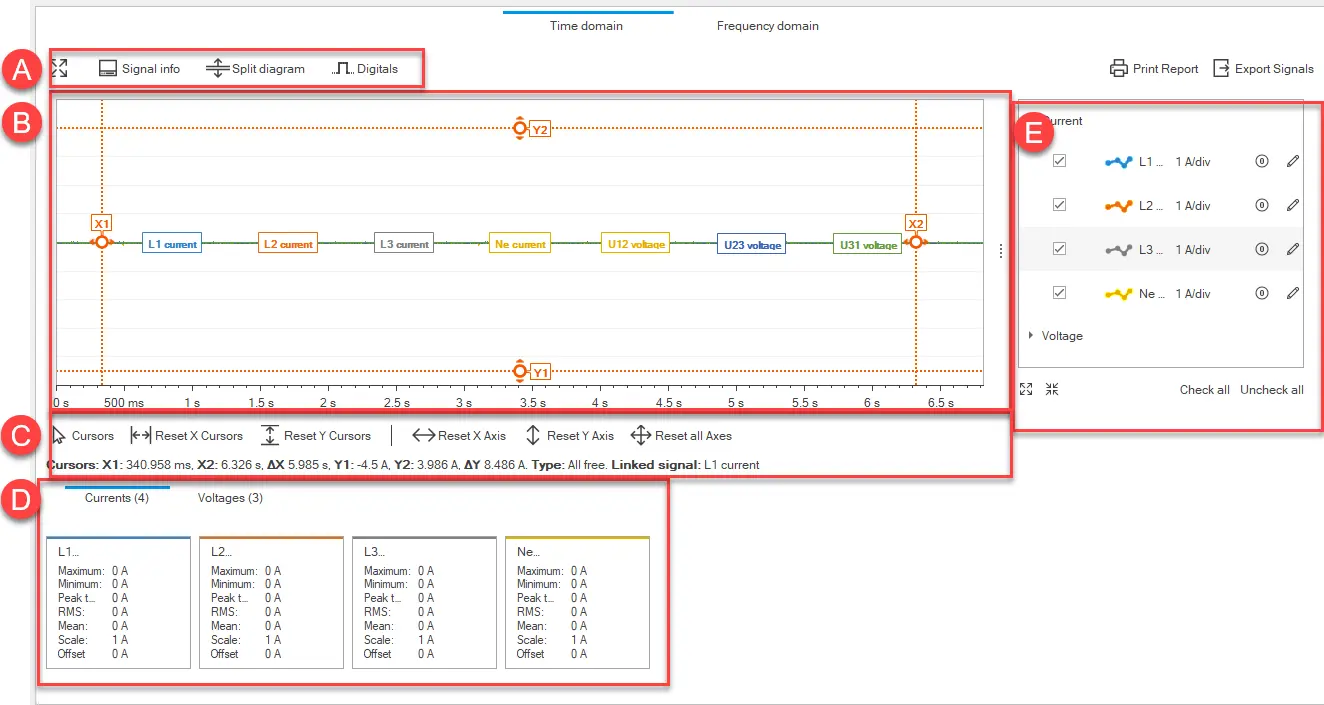

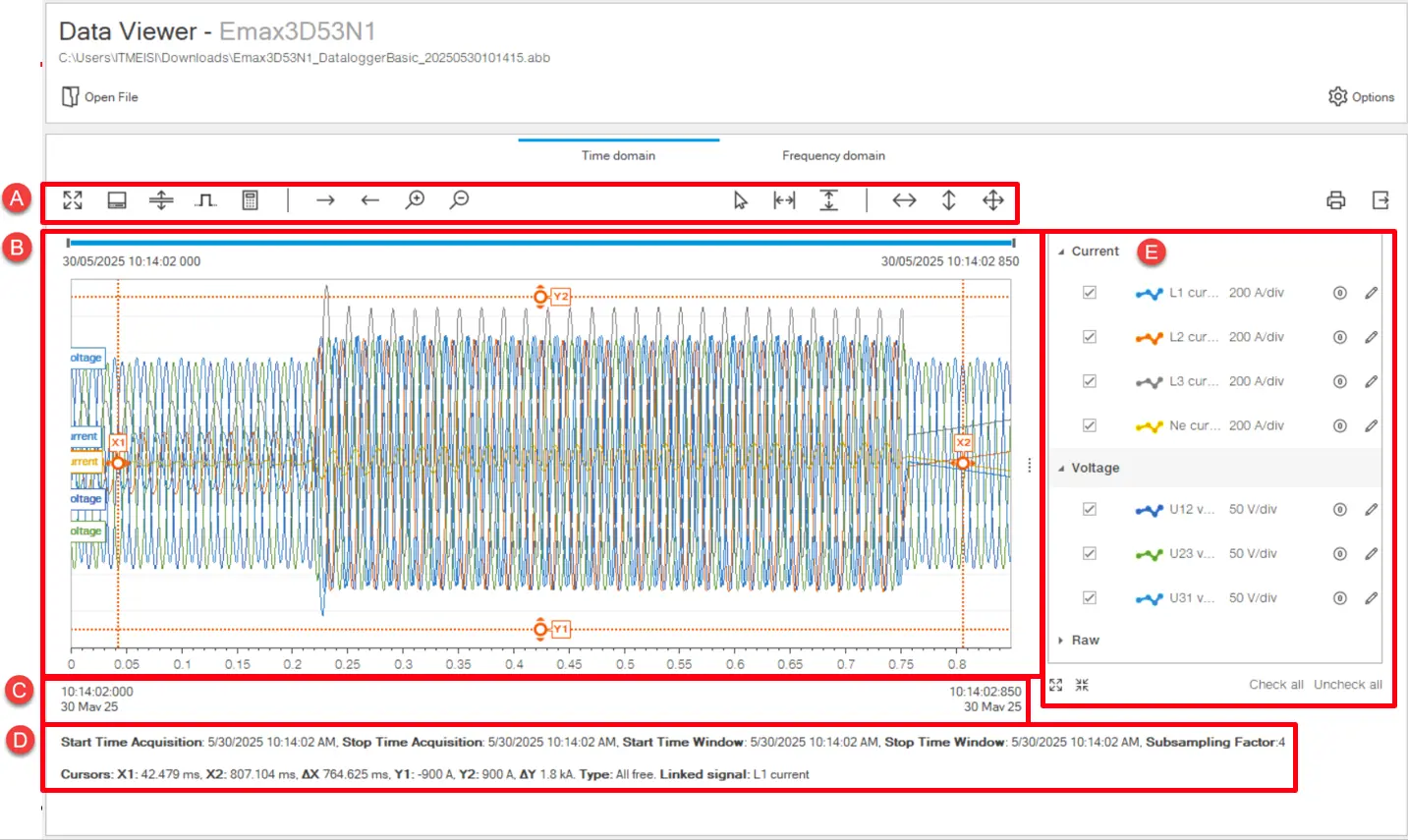

Ajadomeen
Osa kirjeldus
A
Tegevusnupud jagunevad neljas kategoorias;
Signaaliaknaga seotud operatsioonid
: laiendab lehe graafiku kuvaala.
Signaaliinfo: kuvab/peidab voolude/pingete info akna allosas.
Jagamisdiagramm: eraldab/ühendab voolu- ja pingesignaali graafikud.
Näita digitaalseid signaale: võimaldab valida, milliseid digitaalseid sündmusi graafikul kuvada.
Muuda signaali väljendust:
Signaali nähtavuse operatsioonid
Liigu paremale - Liigu vasakule: Nupud valitud signaali liigutamiseks aknas.
Suumimine sisse - Suumimine: Nupud sisse- välja suumimiseks valisid aknas signaali.
Kursoriga seotud operatsioonid:
Kursorid: Kursori seadistuse kohandamiseks, et saaks määrata seotud signaali, jälgimistüübi ja delta.
Reset X kursor - Reset Y kursor: nupud eelseadistatud kursorite lähtestamiseks.
Teljega seotud operatsioonid:
Reset X telg - Reset Y telg: nupud vastavalt graafikus eelmääratud telje lähtestamiseks.
Reset All axis: nupp, et lähtestada kõik eelmääratud teljed graafikus.
B
Graafik pinge- ja voolulainetega, mis on aja jooksul salvestatud. Kui see on seadistatud, kuvab see ka digitaalseid sündmuste signaale.
C
Seotud tegelik kuupäev ja kellaaja info salvestatud failile.
D
Dünaamiliselt muutuv infovahekaart, mis on seotud ajaakna ja kursoriga.
E
Menüü voolu, pinge ja digitaalsete signaalide kuvamiseks/peitmiseks graafikul:
: võimaldab muuta signaali kuvamist graafikus
: võimaldab nihkeid lähtestada

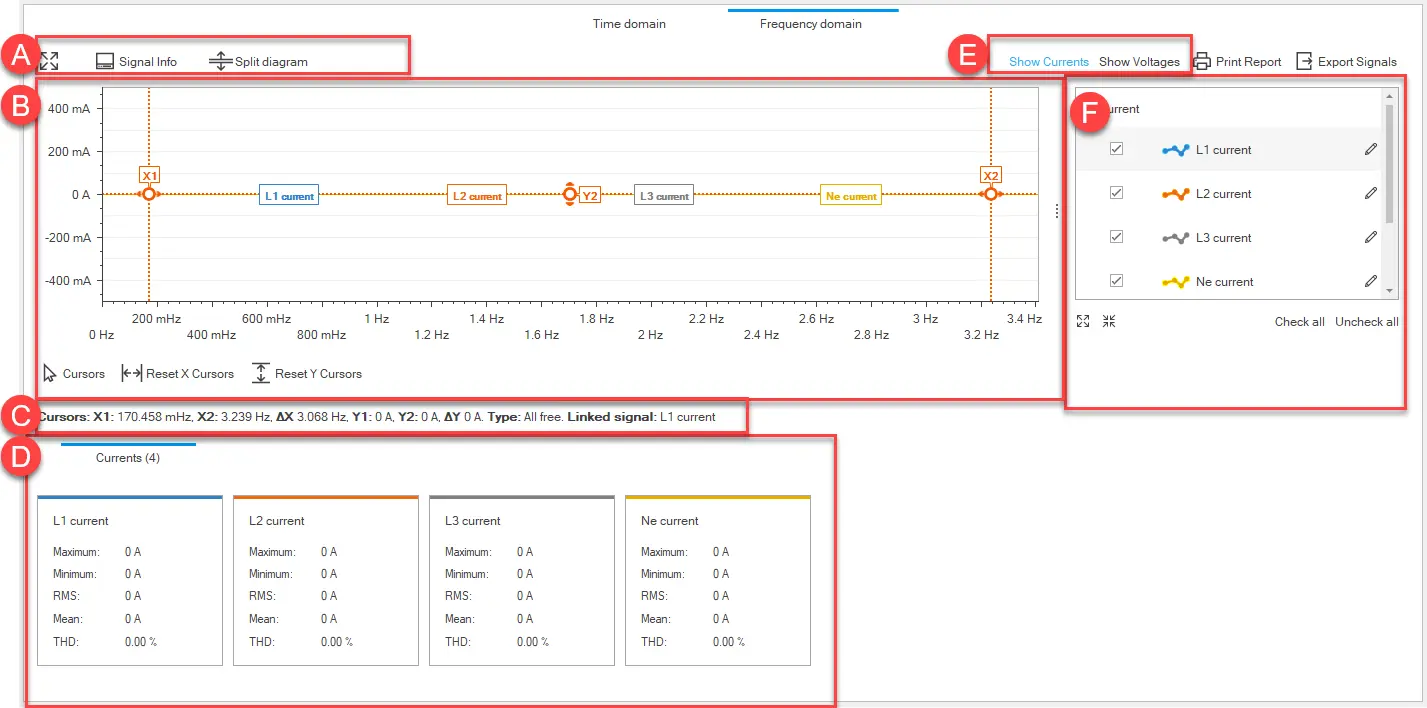

Sagedusdomeen
Osa kirjeldus
A
Tegevusnupud:
: laiendab lehe graafiku kuvaala.
Signaaliinfo: kuvab/peidab info [D].
Jagamisdiagramm: eraldab/ühendab voolu- ja pingesignaali graafikud.
B
Joonistage graafik salvestatud pinge ja voolu harmoonilise spektriga. See sõltub sellest, mis on valitud [E]-s.
: laiendab lehe graafiku kuvaala.
: võimaldab muuta signaali kuvamist graafikus
: võimaldab nihkeid lähtestada
